NEMA6-50R工业焊接电源插座结构设计

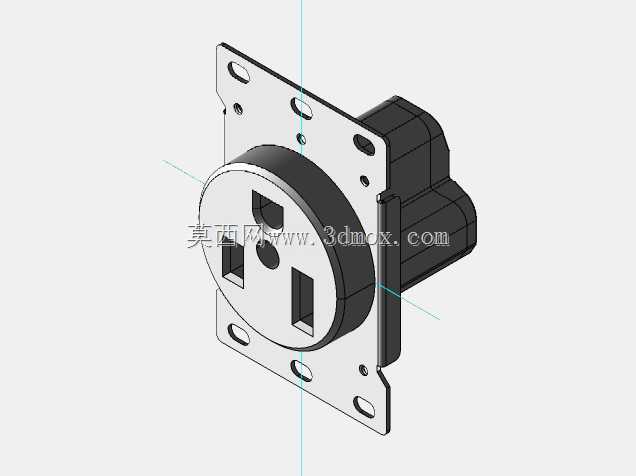

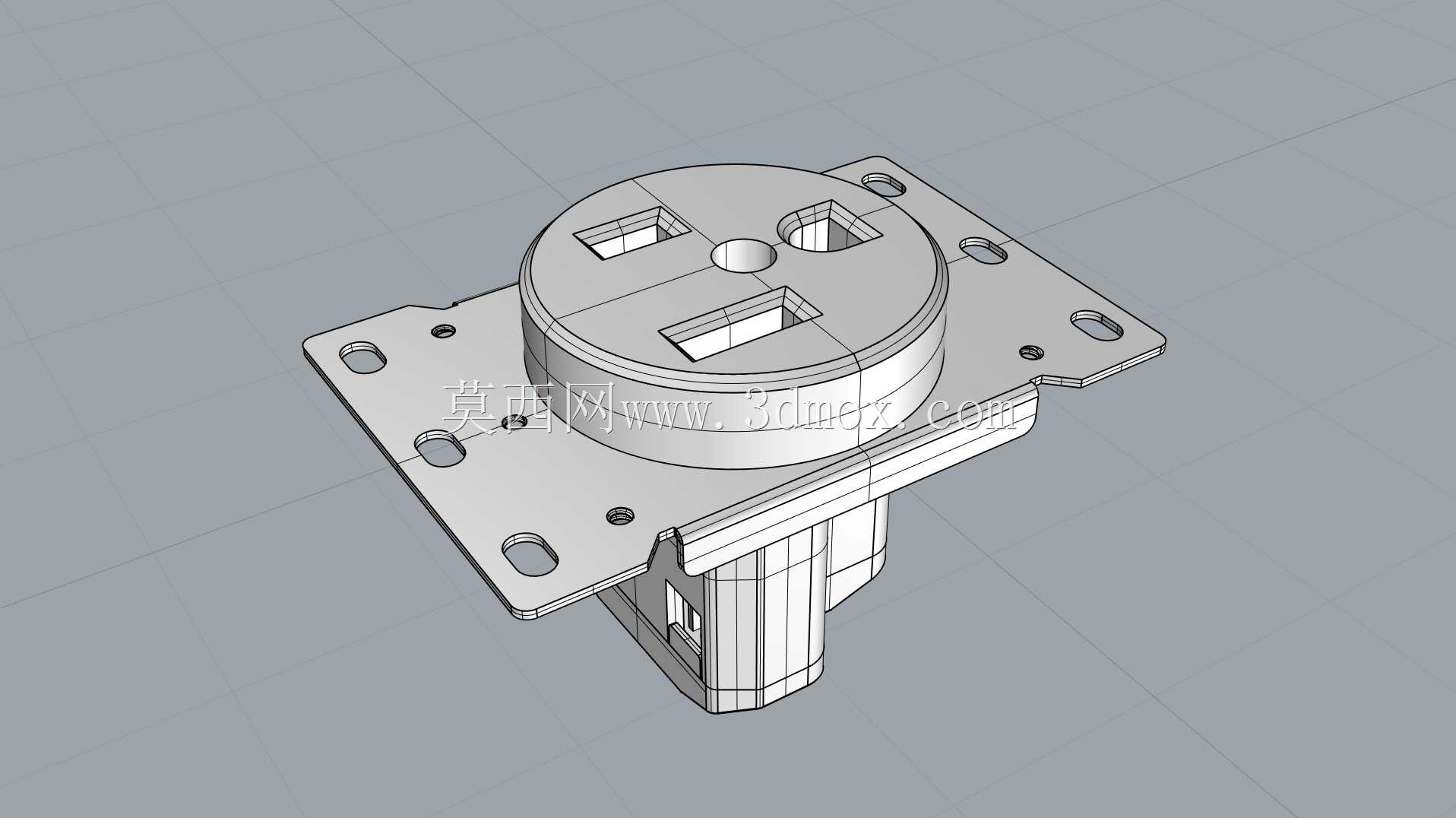

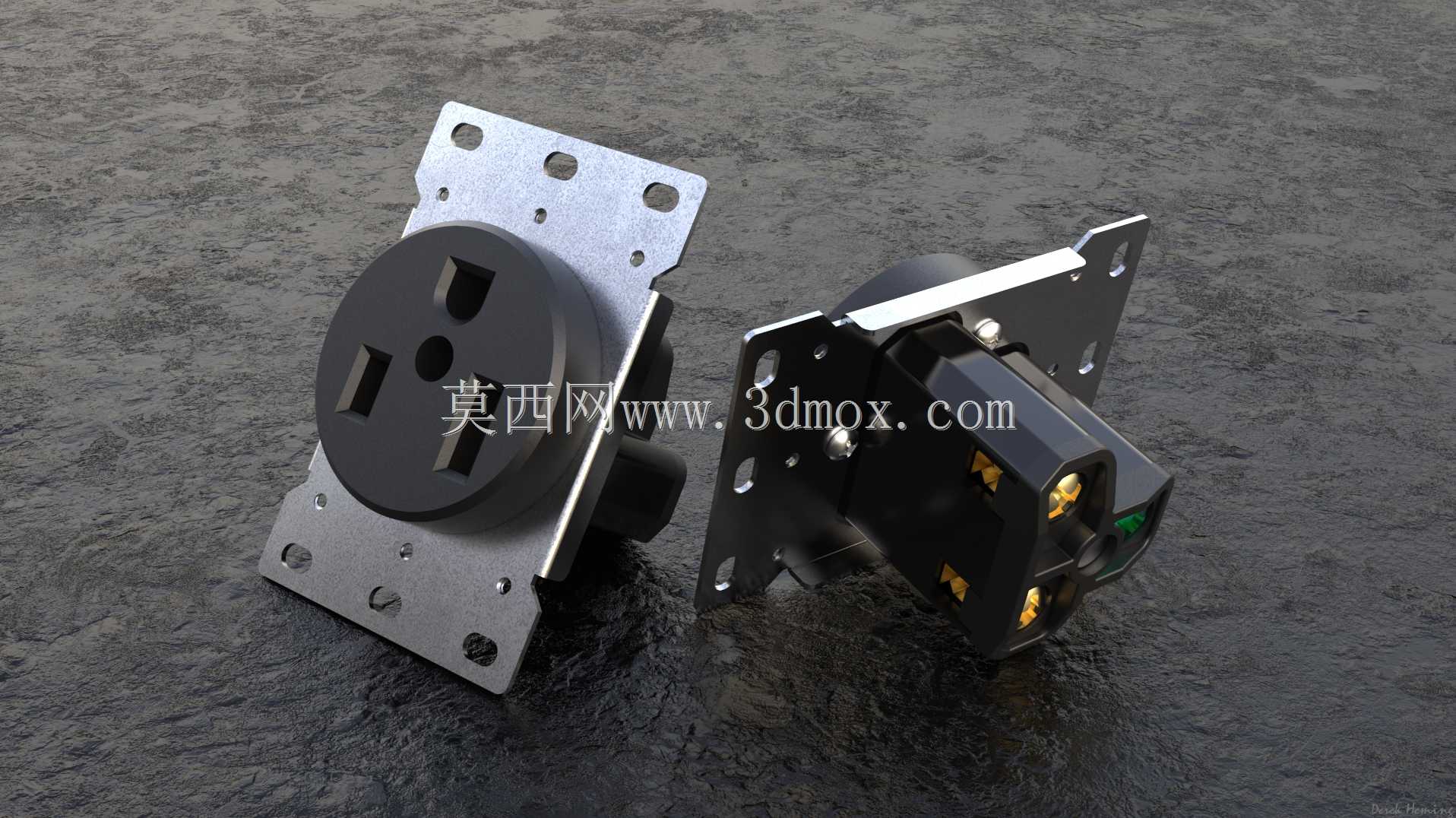

　　这款NEMA 6-50R规格的工业插座，核心应用场景集中在工业焊接作业的供电接驳环节，常见于车间固定焊接工位、移动焊机临时供电点、汽修门店钣金焊接区、金属加工厂区的集中供电面板上，作为50A大电流供电回路的终端接驳部件，承担焊机输入端与市电回路的可靠连接作用，避免大电流工况下出现接触不良、打火过热的问题。从结构设计逻辑来看，整个部件采用卡钳式结构建模，整体单位采用英制尺寸体系，适配北美工业供电标准的安装规范，前端的插孔模块采用耐高温绝缘基材制作，三个插孔的位置度严格匹配NEMA 6-50P插头的插脚间距，其中接地极与两个相线极的排布做了防呆设计，从根源上避免插反接错的风险，插孔内部的导电夹片采用高弹性铜合金材质，表面做镀镍处理，

　　既保证插拔时的接触压力足够，降低接触电阻，也能在长期使用中抵御氧化，减少大电流通过时的发热损耗。后部的接线端采用螺钉压接结构，适配大线径的多股铜芯电缆接入，压接位置做了防滑齿槽设计，电缆接入后拧紧压接螺钉即可实现牢固连接，避免设备拖拽时接线松脱引发的供电中断。安装固定部分采用镀锌钢板冲压成型的安装支架，支架上的安装孔位完全匹配标准美标电气底盒的孔距，两个长圆孔的设计允许安装时做小范围的位置微调，降低墙面或设备面板开孔的位置精度要求，支架与绝缘本体之间采用卡扣加定位柱的双重固定结构，不需要额外的紧固件即可实现本体与支架的牢固装配，装配工序简单，适合批量生产组装。从安装边界来看，插座整体突出安装面板的厚度控制在合理范围，

　　不会因为突出过多引发磕碰，背部的接线区域预留了足够的走线空间，适配常规的暗装底盒深度，不需要额外加深底盒即可完成安装。在实际使用中，这类插座需要承受焊接设备频繁启停的电流冲击，因此绝缘本体的材料选型上兼顾了阻燃性与抗冲击性能，即使在车间复杂的作业环境下，遇到轻微的磕碰也不会出现壳体开裂的情况，导电部分的载流截面经过核算，完全满足50A额定电流下的长期温升要求，连续满载工作时外壳温度不会超过安全阈值，避免引发绝缘老化的风险。建模过程中，对插合面的配合公差做了精准还原，插孔的开口尺寸与插脚的插入深度都按照实际产品的配合参数设置，既保证插头插入后有足够的保持力，不会因为设备震动出现松脱，也不会因为插拔力过大导致操作困难。

　　安装支架的折弯角度、冲压孔的去毛刺处理都在模型中做了细节体现，还原了实际冲压件的工艺特征，包括支架上的定位缺口、接地标识的预留位置都与实物一致，能够直接用于这类插座的结构验证、安装模拟，也可以作为车间供电布局设计时的选型参考模型，帮助设计人员提前确认安装空间、排布位置，避免现场安装时出现尺寸干涉的问题。不同于普通民用插座，这类工业大电流插座的结构设计更侧重连接可靠性与长期负载下的稳定性，所有的结构细节都是围绕大电流工况下的安全使用设计，从导电件的接触形式到安装结构的固定方式，都经过实际工况的长期验证，能够适配焊接车间多尘、偶尔有金属飞溅的使用环境，绝缘材料的耐温等级也匹配焊接作业时的周边温度环境，不会因为临近焊接作业点的高温辐射出现壳体变形的问题。
