代顿ND105-4全频扬声器单元结构设计

　　在桌面HiFi音响、车载改装音响、小型多媒体音箱以及嵌入式背景音乐系统的开发环节中，中低频扬声器单元的选型与结构匹配直接决定整套系统的低频下潜、中频密度表现，代顿ND105-4这类小口径长冲程全频单元，正是针对小容积箱体场景优化的核心电声部件。从实际工程应用来看，这类4英寸级别的扬声器常被用在2.0桌面近场监听箱、车载门板原位替换升级、蓝牙便携音箱的主动发声单元，部分定制化安装场景中也会作为家庭影院卫星箱的全频单元使用，适配的箱体净容积通常在1-3升区间，既可以做密闭箱设计获得干净的瞬态响应，也能搭配小型倒相管拓展低频下限至60Hz左右。

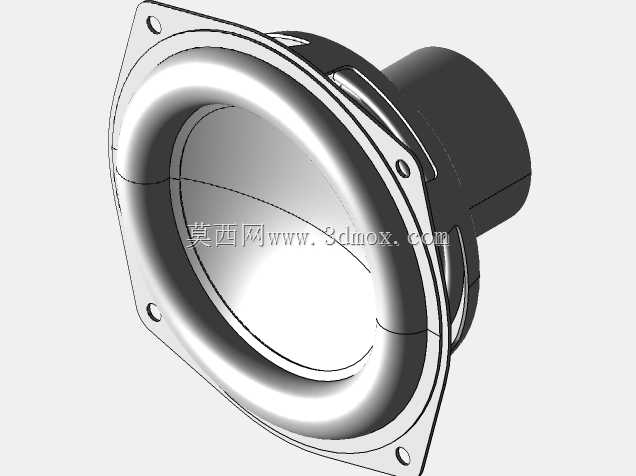

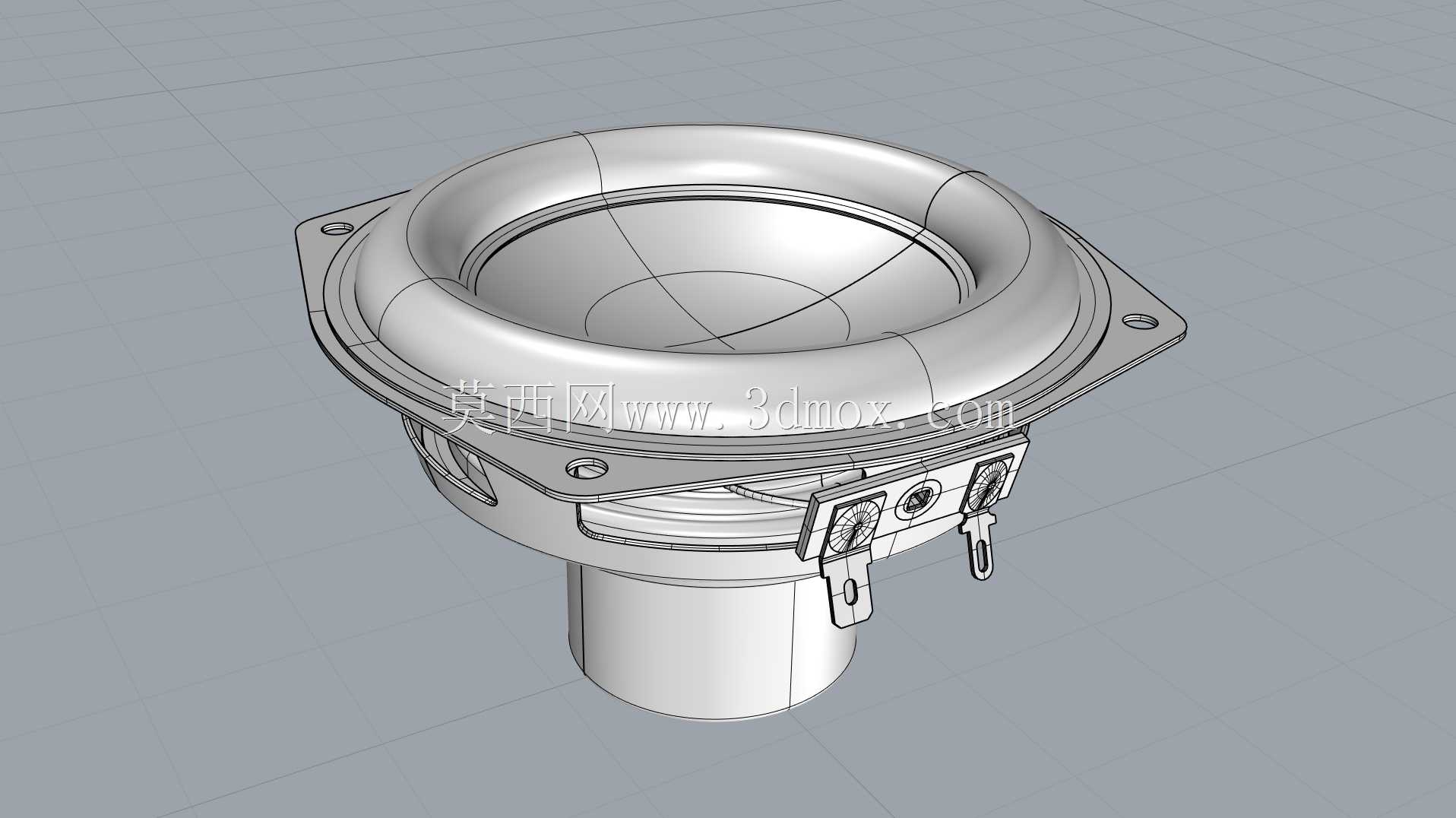

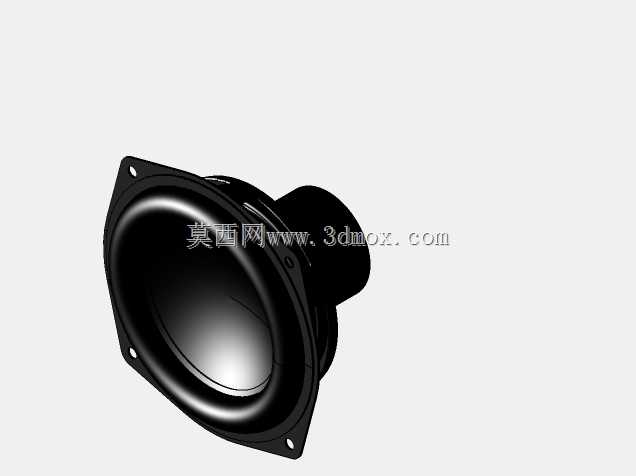

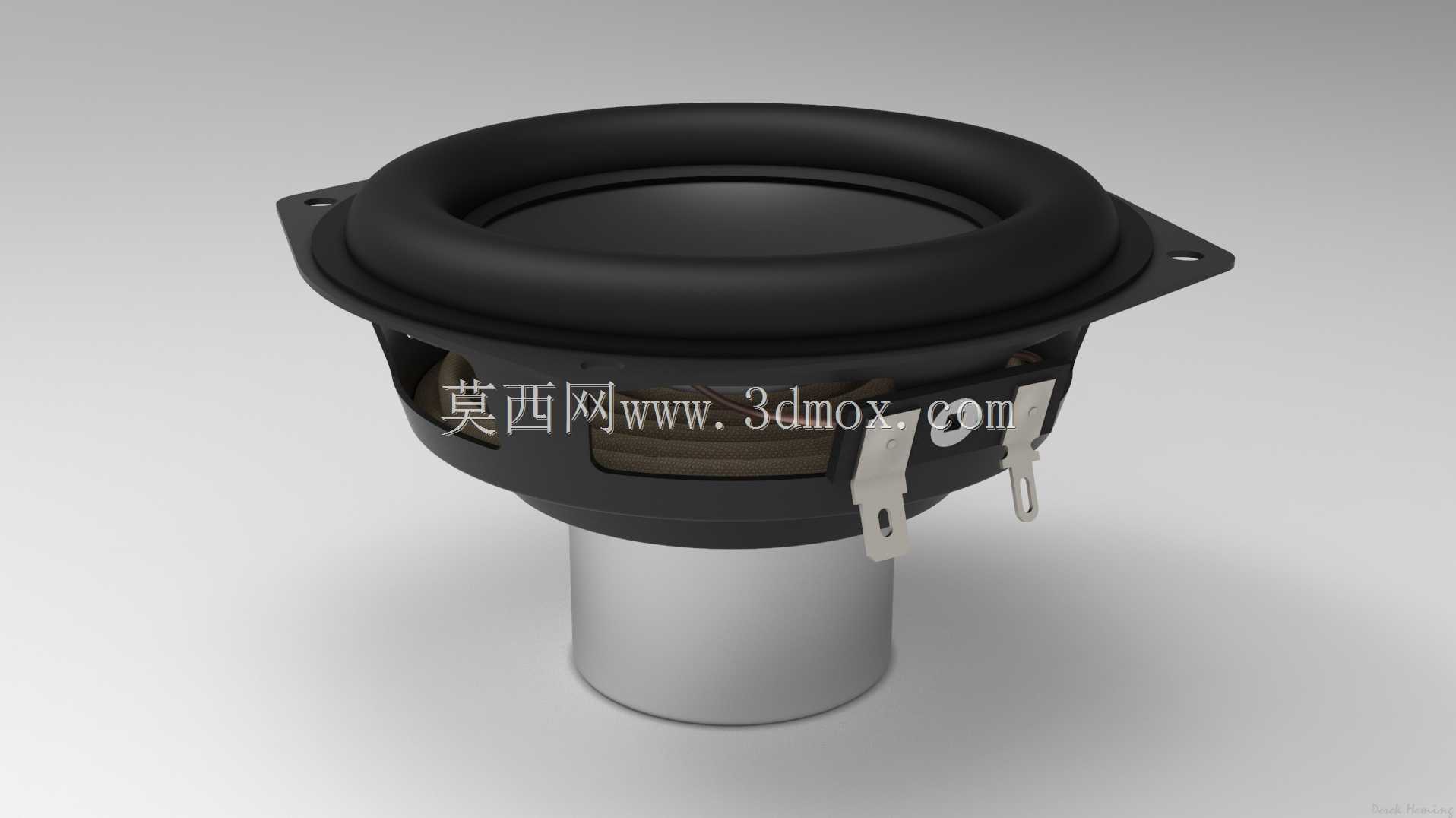

　　从结构设计思路来看，该单元采用卡钳式建模逻辑搭建，所有尺寸基准以英寸为单位对齐行业通用规格，首先确定的是安装法兰的边界尺寸：方形带安装耳的法兰结构，四个安装孔位分布在对角延伸的凸耳上，孔位间距适配行业通用的4英寸单元安装标准，安装时不需要对原有箱体开孔做额外扩孔或修型，直接匹配市面多数现成4英寸单元的安装沉台尺寸，法兰边缘的密封胶圈预留槽可以在安装时嵌入EVA密封胶条，避免箱体漏气导致的低频失真。单元的振膜采用复合纸盆加橡胶折环的组合，橡胶折环的顺性经过调校，既保证长冲程运动时的横向稳定性，又能提供合适的阻尼系数，抑制振膜运动时的分割振动；折环下方的定心支片采用对称式波纹设计，保证音圈在磁隙中始终保持同轴运动，不会出现擦圈问题，音圈引线从定心支片下方引出，连接到法兰侧方的两个金属接线端子上，接线端子采用插片式结构，适配常规的2.8mm规格接插件，生产装配时不需要焊接，直接插接即可完成接线，提升装配效率。

　　磁路部分采用外置式柱状磁钢结构，相比传统的内置磁路设计，这种结构的磁隙磁通密度更均匀，能有效降低奇次谐波失真，磁钢外壳采用镀锌钢材做防锈处理，适配车载、户外音箱等湿度较高的使用场景，磁路底部的散热孔可以将音圈工作时产生的热量快速导出，避免长时间大功率工作下的音圈过热烧毁问题，额定功率承载能力可以达到20W左右，峰值功率能到40W，满足多数小型音响系统的功率需求。从安装边界来看，单元的总高度控制在合理范围内，磁钢部分的直径小于振膜口径，在箱体内部不会占用过多的净容积，也不会和箱体内的分频器、倒相管结构产生干涉，设计箱体时只需要预留出振膜前后运动的冲程空间即可，通常预留5mm的前后间隙就可以满足最大冲程下的运动需求，不会出现振膜碰箱体内壁的问题。

　　在实际选型验证过程中，这类单元的谐振频率通常在70Hz左右，搭配合理的箱体设计可以获得平直的频响曲线，中频部分的人声还原表现自然，不需要额外搭配高音单元就能实现全频带重放，非常适合结构紧凑的一体化音响产品开发。建模过程中所有配合面的公差都按照电声行业的通用标准设定，振膜与折环的粘接面、折环与盆架的粘接面、磁路与盆架的装配面都预留了0.1mm的涂胶间隙，保证量产装配时的粘接强度，同时不会出现溢胶影响外观的问题；盆架采用高强度工程塑料注塑成型，结构上做了加强筋设计，在大功率工作时不会产生盆架谐振，避免额外的音染。接线端子的位置设计在法兰侧方的斜面上，安装时不管是从箱体正面还是背面装配，都有足够的接线操作空间，不会出现接线时手指无法伸入的问题，端子的插片做了防呆设计，正负极标识清晰，避免装配时接反正负极导致的相位错误。
