双轴步进电机驱动控制单元结构设计

　　在数控改造、小型自动化专机搭建、桌面级运动平台开发的场景里，双轴步进驱动是承担脉冲信号转换、电机绕组电流分配的核心执行部件，这款驱动单元的结构设计完全围绕现场安装、长期运行的实际需求展开。从实际使用场景来看，这类双轴驱动常被布置在设备电控柜内部的DIN导轨上，或是直接通过底部安装孔固定在设备金属机架上，紧邻步进电机布置以缩短动力线长度，减少信号干扰，常见于小型雕刻机、点胶机、皮带输送机的工位改造、非标检测设备的位移轴控制场景，单台即可同时驱动两台两相步进电机，完成两个运动轴的速度、位置闭环前的开环控制，适配42、57系列常规法兰的步进电机，满足轻载运动场合的驱动需求。

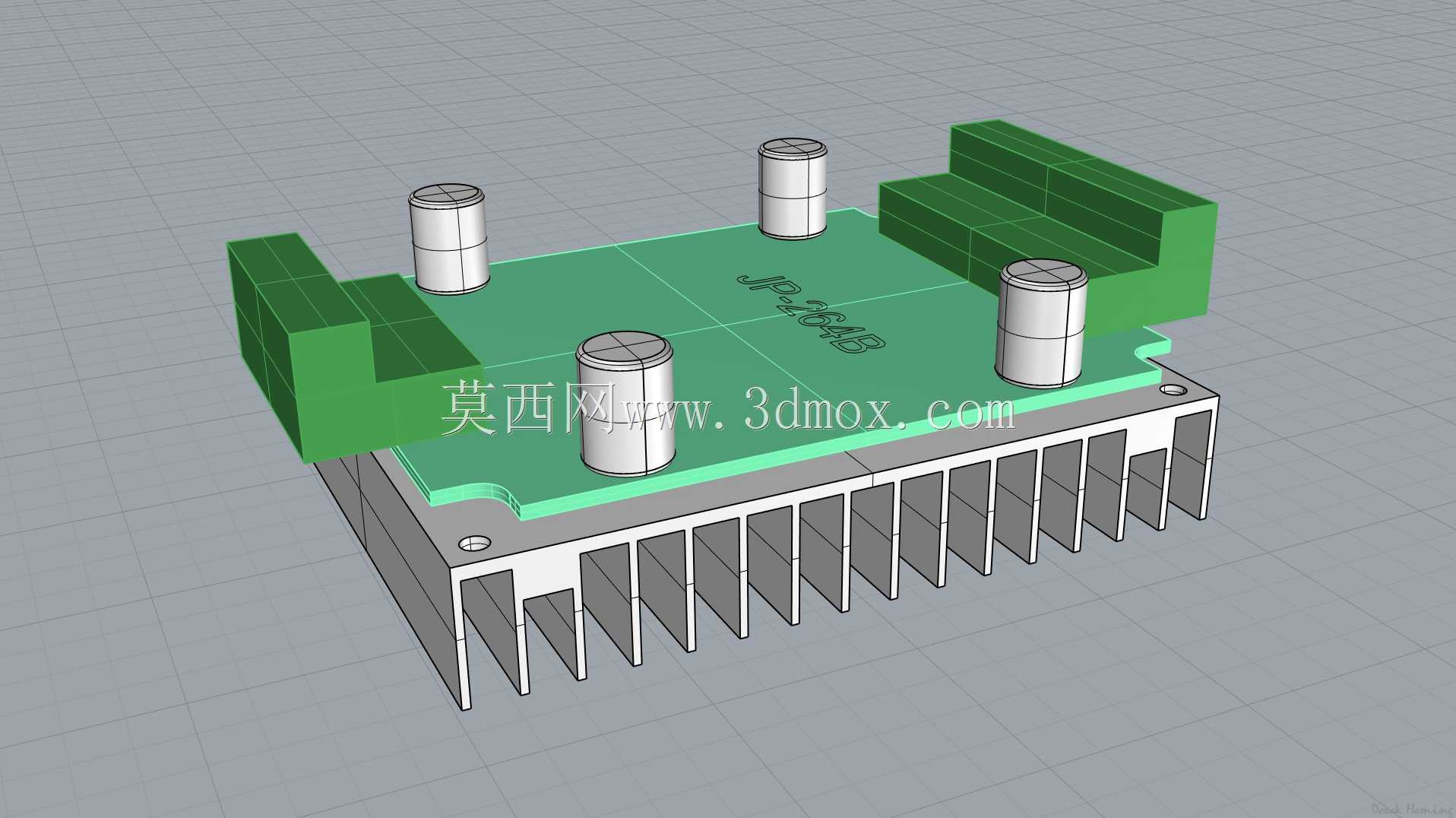

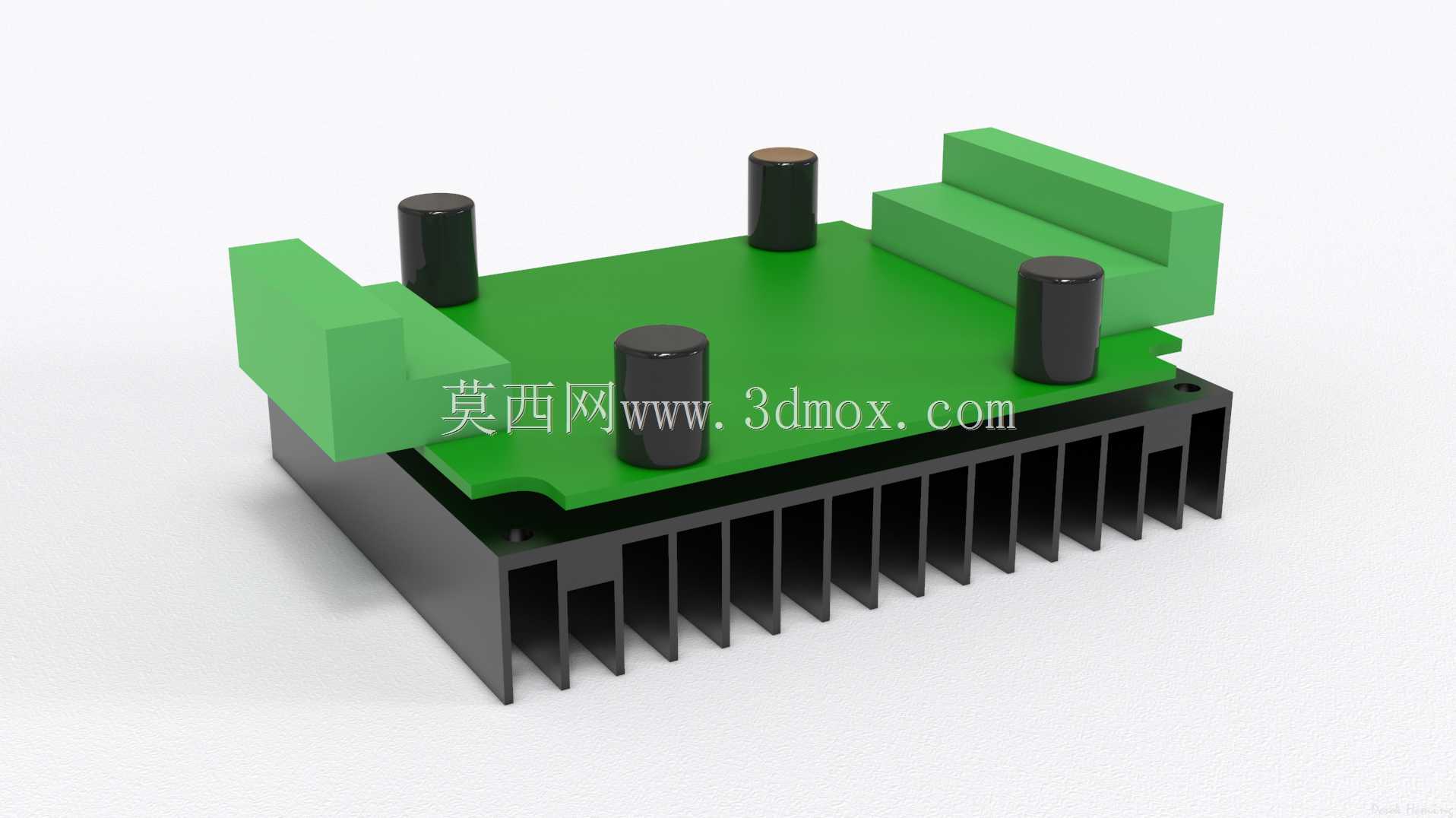

　　设计过程中没有做过度的外观曲面修饰，所有结构特征都服务于功能实现：底部采用一体化拉伸成型的铝制散热鳍片结构，鳍片的间距、高度都经过热阻核算，驱动板上的功率器件直接通过导热垫贴合在散热基座上，无需额外加装风扇即可满足额定电流下的散热需求，避免电控柜内积尘、风扇寿命短带来的维护问题。上方的PCB板采用沉板安装设计，四个角的黑色支撑柱既是板件的固定支撑，也预留了板上功率器件与散热基座之间的安全爬电距离，避免高压回路与金属散热件之间出现打火隐患。两侧的绿色接线端子采用大间距插拔式设计，端子的高度高于板上最高的电容元件，接线时无需担心工具触碰周边元件造成短路，端子的引脚排布区分了电源输入、脉冲方向信号、电机绕组接线的不同区域，现场接线时可以快速区分端口，减少接错线的概率。

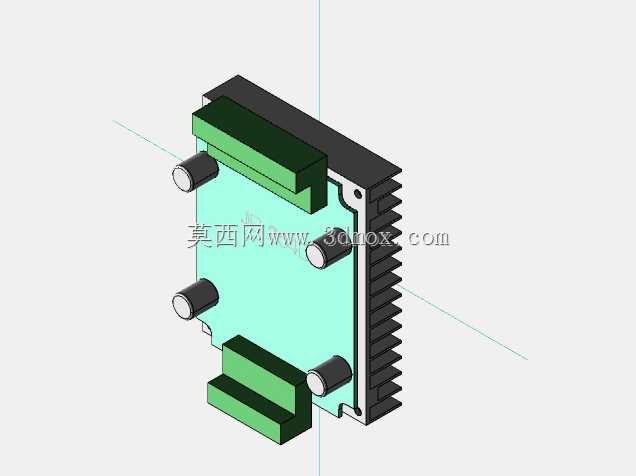

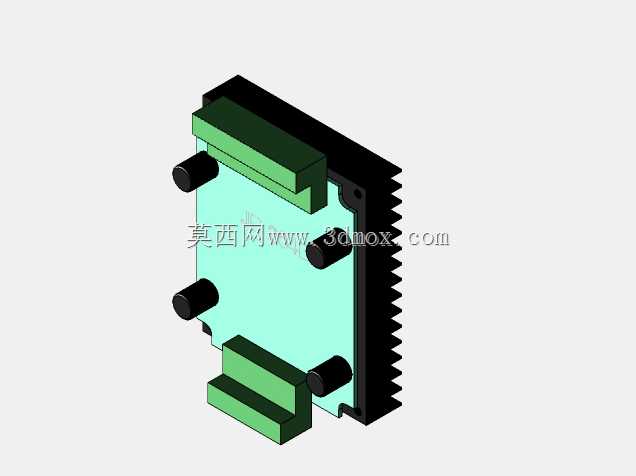

　　建模过程中采用卡钳实测实物尺寸的方式还原所有安装边界，没有做不必要的结构简化：散热鳍片的每一片厚度、槽深都和实物一致，底部的安装沉孔位置、孔径完全匹配实物，安装时可以直接参考模型定位孔位，不用反复核对实物测量。PCB板的外形轮廓、板上元件的占位高度都做了1:1还原，在做电控柜布局设计时，可以直接导入模型做干涉检查，确认接线空间、周边元件的安全距离是否足够，避免实际装配时出现驱动与线槽、其他电气元件碰撞的问题。两侧接线端子的插拔预留空间也在模型中做了体现，设计安装位时可以提前留出接线操作的手部空间，不用后期调整安装位置。

　　从功能特性来看，这款驱动的结构设计充分考虑了工业现场的使用痛点：整体外形方正，没有突出的易损结构，多台驱动并排安装时可以紧密贴合布置，节省电控柜内的安装空间；散热基座的边缘做了倒角处理，安装时不会划伤操作人员的手部，也不会划破线材的绝缘层；板上元件的布局将发热量大的功率器件集中布置在靠近散热基座的区域，信号处理元件布置在靠近信号端子的一侧，减少功率回路对信号回路的电磁干扰，实际运行时的脉冲信号稳定性更好，不容易出现电机丢步的问题。

　　在做设备结构设计时，这类驱动模型的准确尺寸还原可以大幅减少现场安装的整改工作量：提前确认驱动的整体高度，就可以准确计算电控柜的内深，预留出线材折弯的空间；确认安装孔的位置，就可以在安装板上提前加工孔位，不用等实物到货再配做；确认接线端子的朝向，就可以提前规划线槽的走向，让电控柜内的布线更整齐。不同于理想化的参数化模型，这款模型还原了实物的所有装配细节，包括散热基座与PCB板之间的装配间隙、支撑柱的固定方式、端子的插拔行程，在做虚拟装配时可以完全模拟实际的装配流程，提前发现结构设计中存在的干涉问题，缩短设备开发的周期。对于从事非标设备设计、小型数控设备改造的工程师来说，这类准确还原实物尺寸的驱动模型，可以直接复用在电控系统的布局设计中，不用自己花费时间测绘建模，提升设计效率的同时，也能保证设计的准确性，避免因为模型尺寸偏差导致的安装问题。
