TB6600四轴V2步进电机驱动板结构设计

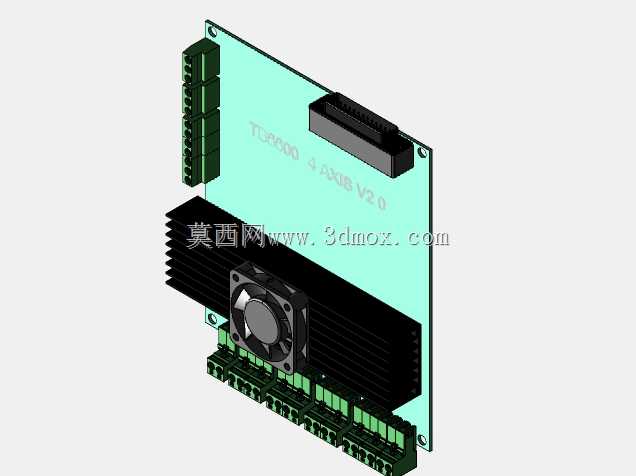

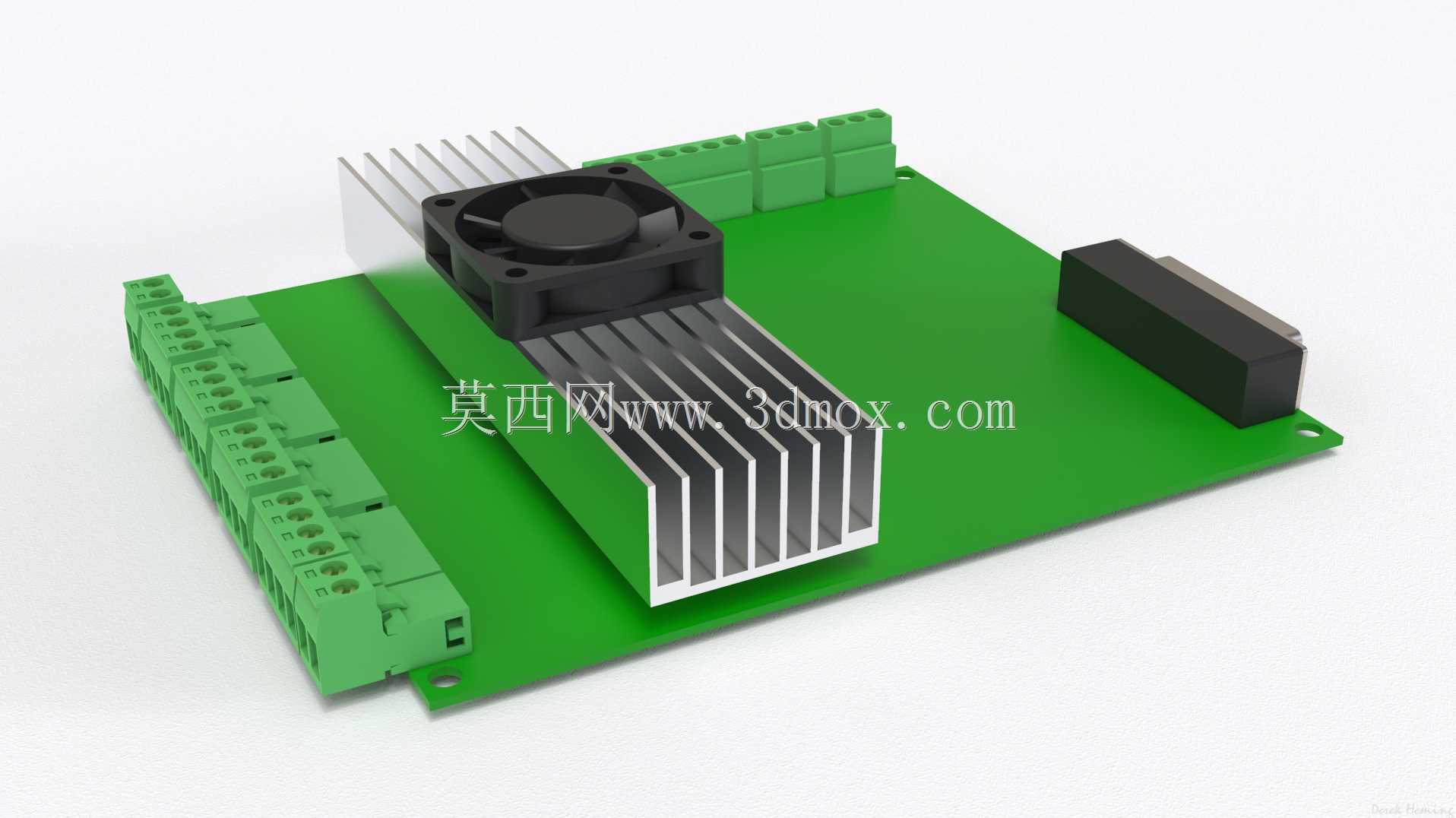

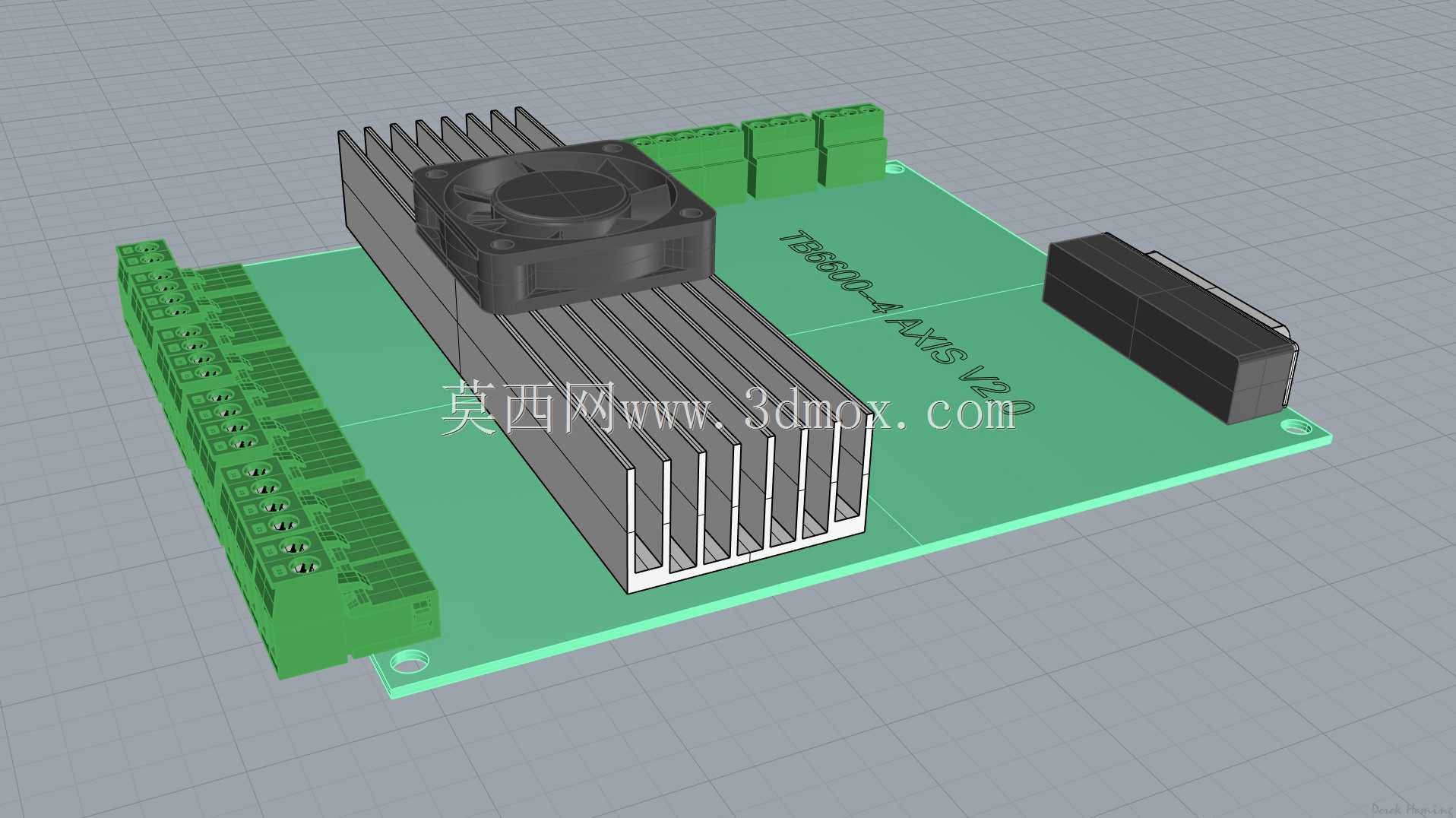

　　在小型自动化设备、桌面级数控雕铣设备、3D打印运动平台、多轴点胶工位这类需要精准步进控制的场景里，步进电机驱动板是衔接上位控制信号与电机动力输出的核心部件，这款四轴驱动板的设计，完全围绕多轴紧凑安装的实际工况展开。从结构布局来看，整块PCB采用绿色阻焊工艺，板载元件排布充分考虑了散热与接线的操作便利性：功率散热模块布置在板身中部偏左位置，搭配铝挤型散热齿与轴流风扇的组合散热结构，散热齿的齿距、齿高都经过热流路径优化，能将四轴同时运行时功率管产生的热量快速导出，避免长时间高负载下出现热保护停机。接线端子全部采用绿色插拔式接线座，沿板身左侧、上侧边缘排布，端子间距严格遵循0.2英寸也就是5.08毫米的工业标准间距，

　　接线时不用刻意避让相邻端子，手指操作空间充足，端子的卡扣结构设计能保证设备运行震动时接线不会松脱，适配多股铜芯线的压接需求。板身右侧布置的信号接插件，采用卧式贴装结构，高度控制在整体板厚加元件高度的合理范围内，不会和周边安装的其他控制板产生干涉。安装孔位设置在PCB的四个边角位置，孔位公差按照钣金安装的常规配合公差设计，能直接适配标准电控箱内的安装螺柱，不需要额外做转接板。建模过程中采用卡钳实测尺寸逆向构建，所有结构尺寸都和实物保持一致，端子的位置、接插件的突出高度、散热组件的总高度都做了精准还原，虽然端子连接器的内部细节做了适度简化，但外部安装尺寸、配合边界完全满足整机装配时的干涉检查需求。模型单位采用英制，

　　适配很多海外开源数控项目的建模单位习惯，导入装配时不需要额外做单位转换。从功能适配性来说，这款四轴驱动板可以同时驱动四路步进电机，省去了单轴驱动堆叠安装占用的大量电控箱空间，板载的散热风扇供电直接从板上取电，不需要额外布置风扇供电线路，简化了电控箱内部的走线复杂度。在做整机结构设计时，直接调用这个模型就能完成电控仓的布局规划，提前预留出接线操作空间、散热风流通道，避免实际组装时出现元件干涉、接线空间不足、散热风流被遮挡的问题。对于做小型数控设备、多轴运动平台的结构工程师来说，这个模型的精度足够支撑从方案布局到详细设计的全流程使用，不需要自己再花时间拆解实物逆向建模，能大幅缩短电控部分的结构设计周期。板上的元件高度差都做了精准还原，

　　最高的散热风扇组件高度、最低的贴片元件高度都和实物一致，在做电控仓的层间距设计时，可以直接参考模型的高度尺寸确定层板间距，预留出足够的安全间隙，避免上层板压到下层板的元件。接线端子的出线方向也和实物一致，在做走线槽布置时，可以提前规划好线缆的弯折半径，避免线缆过度弯折导致的线芯断裂、接触不良问题。
