四轴步进电机驱动器结构设计方案

项目分类:电机 发布时间:2021-12-10 ID:446272
  • 四轴步进电机驱动器结构设计方案
  • 四轴步进电机驱动器结构设计方案
  • 四轴步进电机驱动器结构设计方案
  • 四轴步进电机驱动器结构设计方案

  在多轴自动化运动控制场景中,单台驱动器集成多轴控制能力的设计,能够大幅缩减电控柜内的安装空间占用,减少柜内布线的接线点位,降低多设备协同的通讯干扰风险,这类四轴步进驱动单元常被应用在小型数控雕铣设备、桌面级3D运动平台、多工位点胶工装、小型机械手的电控系统中,单台设备即可完成四个步进电机的脉冲分配、电流环调节与运动轨迹协同,无需为每个轴单独配置独立驱动单元,有效压缩整套电控系统的硬件成本与布线工作量。

  从实际使用的功能逻辑来看,该驱动单元可同时为四路两相或者四相步进电机提供匹配的驱动电流,支持细分驱动设置,能够有效降低步进电机运行时的低频振动,提升电机低速运行的平稳性,每一路输出通道都对应独立的接线端子,分别接入对应电机的相线绕组,同时预留了公共端、脉冲输入、方向输入、使能控制的信号接线位,能够匹配主流运动控制卡、PLC脉冲输出端口的电平标准,无需额外加装信号转换模块即可直接完成接线调试。设备侧面预留的散热鳍片结构,是针对四轴同时满负载运行时的功率损耗发热设计的,通过自然对流即可将功率器件产生的热量及时散出,在常规车间环境温度下长期运行,无需额外加装强制风冷风扇即可将器件结温控制在安全区间,减少风扇带来的粉尘吸入与机械故障点,提升设备长期运行的可靠性。

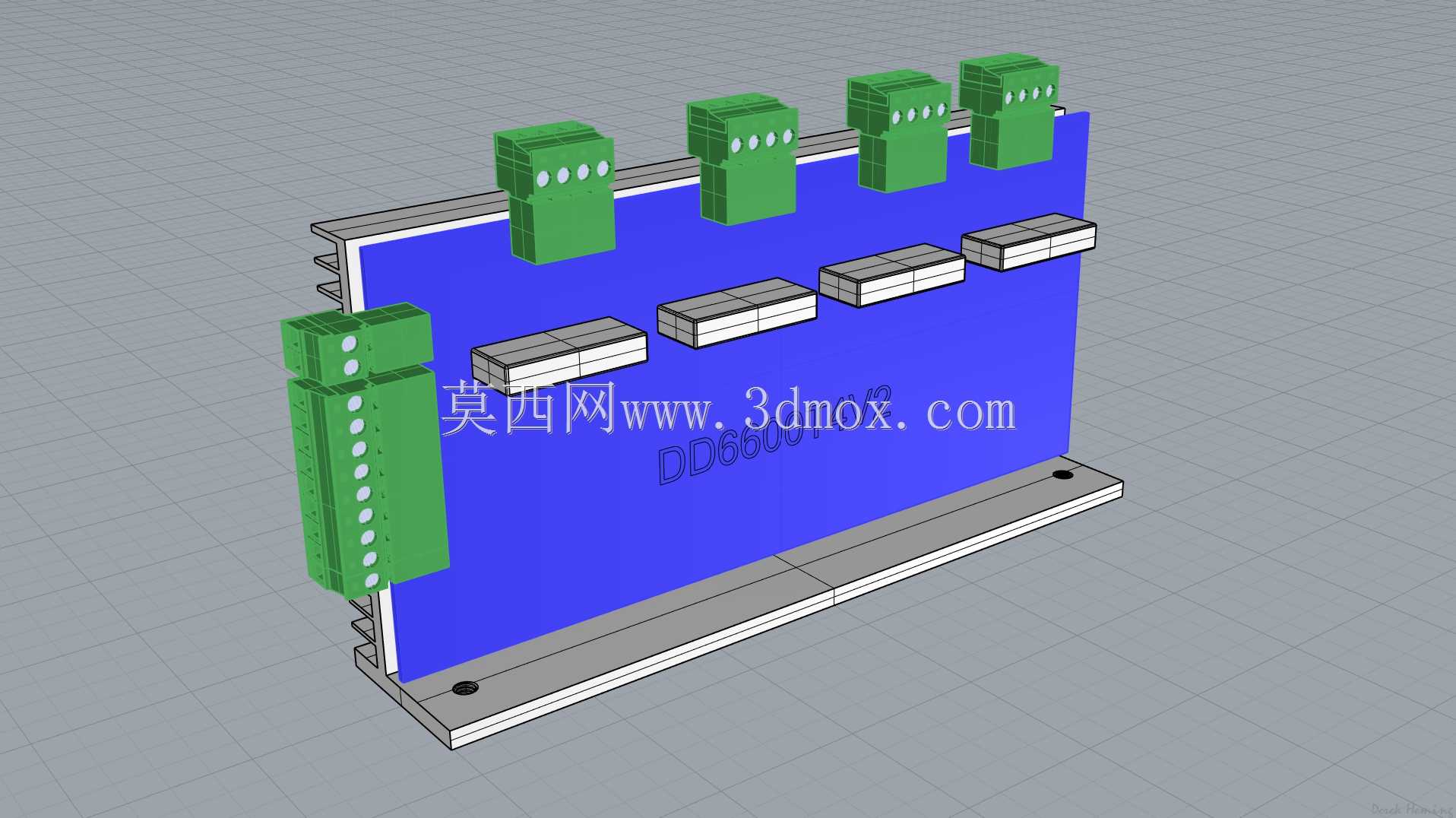

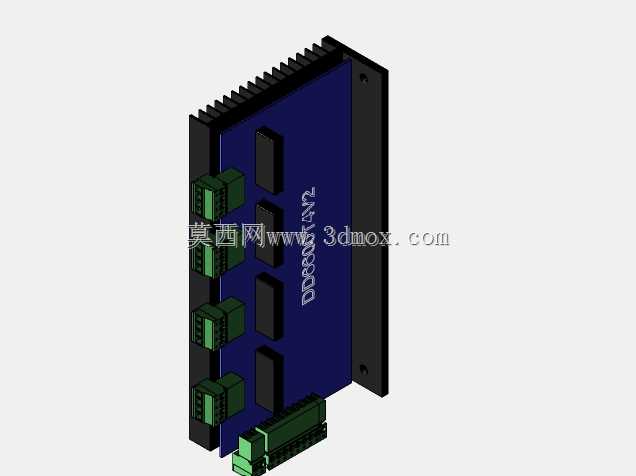

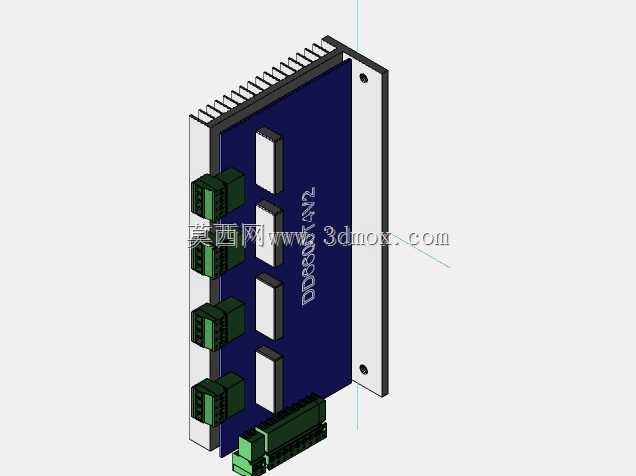

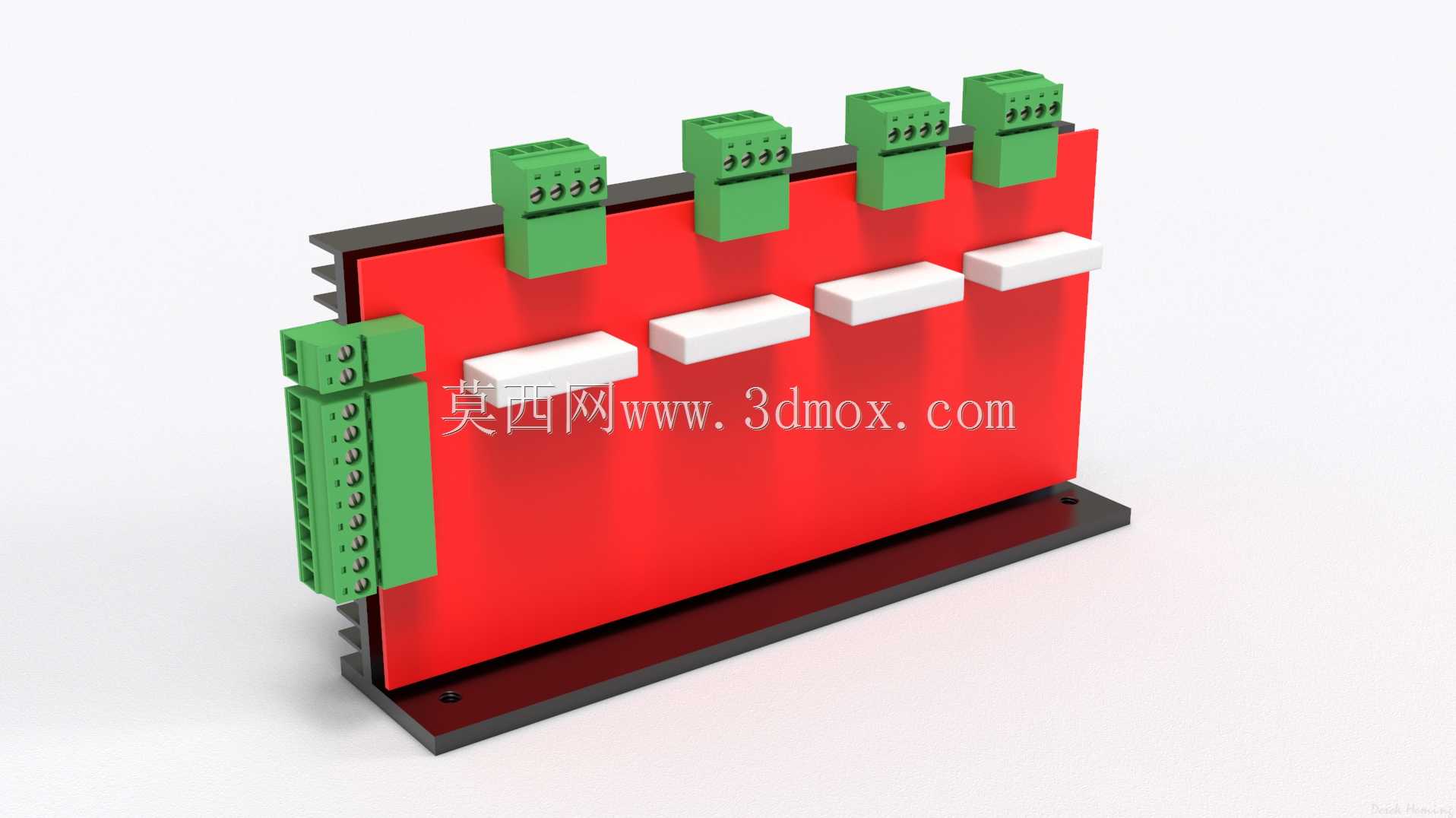

  建模过程中采用卡钳逆向测绘的方式完成结构还原,所有安装配合尺寸均按照实物实际测量值绘制,确保模型的安装边界、接口位置与实物完全一致,可直接用于电控柜的布局干涉检查、安装支架的配套设计。其中散热器部分的安装螺纹规格统一为M4×0.7mm,相邻安装孔的节距为0.156英寸,换算为公制单位为3.96mm,完全匹配行业通用的驱动安装孔位标准,可直接替换同规格的其他品牌四轴驱动器,无需重新加工安装板的开孔位置。接线端子部分的建模以实物实际尺寸为基准,端子的引脚间距、接线口大小、固定螺丝位置均按照实物比例还原,虽然端子的部分细微倒角与内部弹片结构做了简化处理,但外部的安装尺寸与接线空间预留完全符合实际使用要求,在做布线仿真、接线端子排配套设计时不会出现空间干涉问题。模型的尺寸单位采用英制标注,适配海外机械设计的单位使用习惯,导入不同三维软件时可根据需要直接转换为公制单位,不会出现尺寸比例失真的问题。

  从安装边界来看,该驱动单元采用底板固定式安装,底部的金属安装底板伸出主体结构两侧,预留两个长条形安装孔,可适配M4规格的安装螺丝,安装时需要在设备主体与安装板之间预留不小于5mm的间隙,保证散热鳍片周围的空气流通,避免热量堆积影响器件寿命。设备正面的接线端子分为上下两排排布,上排四个端子对应四个轴的电机相线接线,侧方的长条形端子对应电源输入与控制信号接线,接线时需要预留不小于30mm的接线操作空间,方便螺丝刀完成端子螺丝的紧固操作,避免因为空间不足导致接线虚接的问题。设备的整体厚度控制在常规步进驱动器的标准尺寸范围内,并排安装时相邻两台设备之间预留10mm的间隙即可满足散热要求,适配标准DIN导轨安装或者螺丝直接固定的安装方式,能够兼容大部分标准电控柜的内部安装布局。

  在结构设计的细节处理上,设备主体的功率器件部分与接线端子部分做了清晰的区域划分,强电接线区域与弱电信号区域保持足够的安全间距,避免强电串入信号回路导致的控制信号干扰。外壳的主体结构采用绝缘阻燃材质,表面做了哑光处理,减少车间环境下的粉尘附着,散热鳍片与主体结构之间采用导热胶粘接加螺丝固定的方式,保证功率器件与散热器之间的热阻足够小,热量能够快速传导到散热鳍片上散出。所有接线端子都采用螺丝压接式设计,能够适配不同线径的多股铜芯线,压接后拉力满足行业电气安全标准,不会因为设备运行时的振动导致接线脱落。
