四轴步进电机驱动控制单元结构设计

　　在多轴点位运动控制的数控设备、小型自动化装配工位、桌面级运动平台搭建场景里，这类四轴集成式步进驱动单元是电控系统里的核心执行层部件，区别于单轴分散布置的驱动方案，它把四路步进电机的控制、功率输出回路整合在同一块基板上，能大幅缩减电控柜内的安装占用空间，减少跨模块的接线节点，降低多轴并行运行时的信号干扰概率。从实际使用场景来看，这类驱动单元常配套42、57系列两相步进电机使用，覆盖3D打印设备、小型数控雕刻机、多轴点胶工位、皮带输送线的多段定位控制等场景，单路可独立接收脉冲方向信号，完成对应轴的位置、转速控制，四路集成的设计也让设备调试阶段的参数整定、故障排查更集中，不用在多个分散驱动器之间来回切换检测。

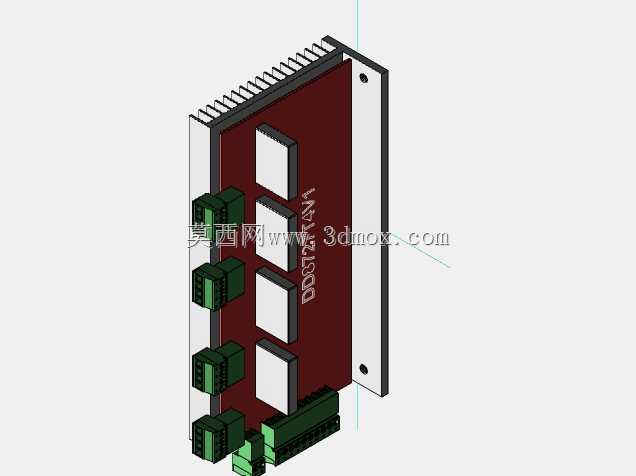

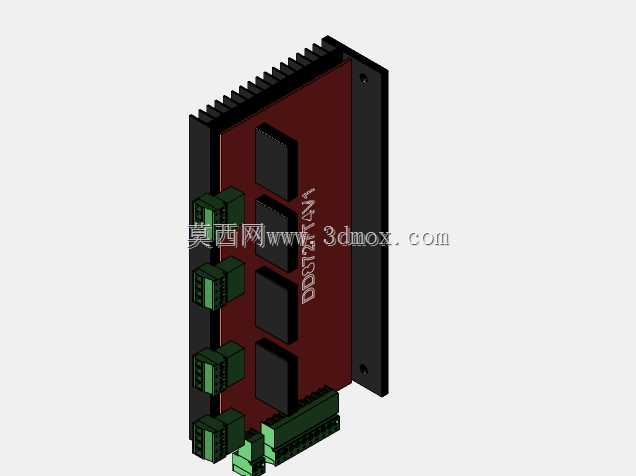

　　做这个结构建模的时候，首先要卡准实际安装的边界尺寸，底部的安装底板是整台驱动器的承载基准，上面预留的固定孔位要匹配常规电控柜内的DIN导轨安装或者螺丝直接固定的需求，安装孔的间距、孔径都要符合通用电控安装的规范，避免出现模型和实际安装位不匹配的问题。散热结构是建模时需要重点还原的部分，驱动器长时间带载运行时功率器件会持续发热，侧面的散热鳍片结构要和实际产品的散热面积对应，散热器上的固定螺纹采用M4×0.7mm的标准规格，这个规格是工控类驱动产品固定功率器件的通用螺纹参数，建模时用卡钳反复核对了牙距和孔深，保证装配干涉检查时的准确性。

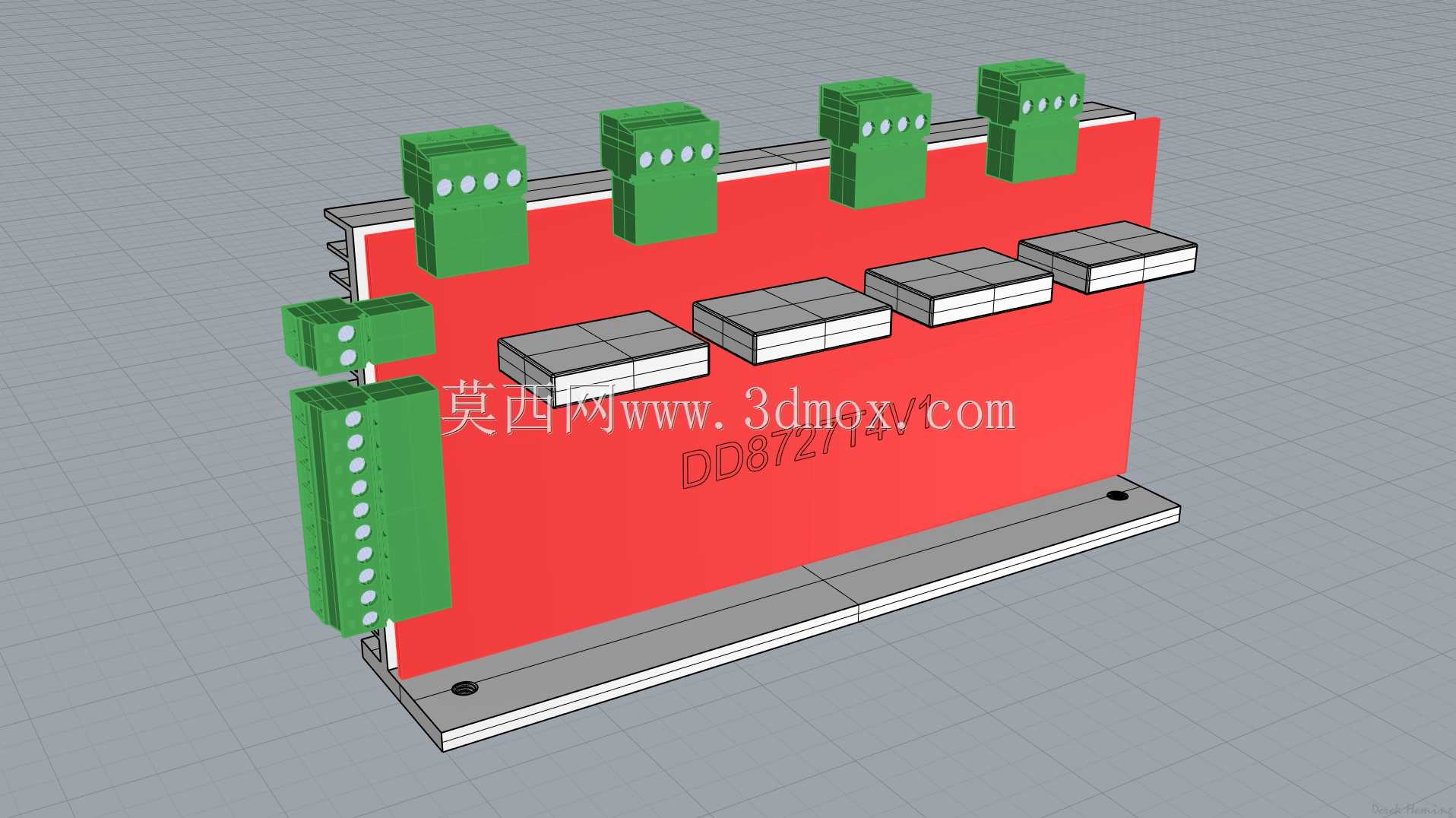

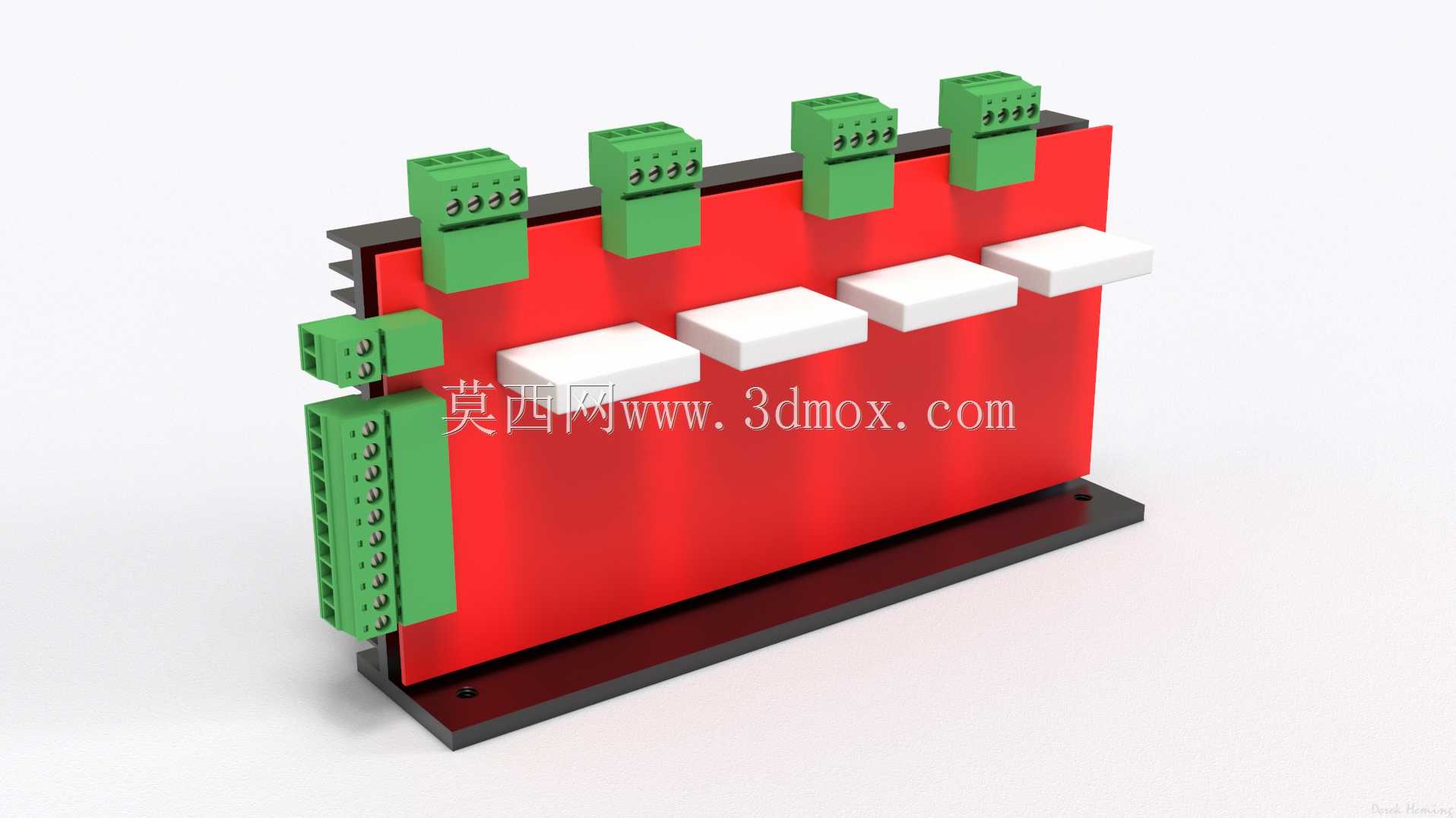

　　接线端子的布局完全按照实际产品的接线逻辑排布，顶部的四个绿色端子组对应四个轴的电机动力线接线位，每个端子组的针脚间距、接线口径都匹配常规步进电机的引线规格，侧面的端子组预留了电源输入、控制信号接入的位置，端子的节距设置为3.96mm也就是英制0.156英寸，这个节距是工控接线端子的常用标准，建模时虽然端子的内部细节做了简化处理，但外部的安装尺寸、接线口位置都和实际产品高度接近，能满足结构装配时的干涉检查需求。正面的几个白色拨码块是驱动器的参数设置区域，对应细分设置、电流档位调节的功能位，建模时还原了拨码块的凸起高度和排布间距，方便做整机结构布局时确认操作空间是否足够，不会出现安装后拨码开关被周边结构挡住无法调节的问题。

　　建模过程中对非核心结构做了合理简化，比如端子内部的导电片、电路板上的贴片元件都没有做精细还原，把建模重心放在外部安装尺寸、接口位置、散热结构这些和整机装配相关的部分，所有外形尺寸都按照英制单位对应转换，保证和实际选型的产品尺寸一致。做这类电控部件的三维模型，核心目的不是还原产品的内部电路细节，而是给结构设计人员提供准确的外部轮廓、安装点位、接口位置参考，在做电控柜布局、设备整体结构设计的时候，能直接把模型调入装配体，检查驱动器和周边线槽、安装板、其他电气元件的间隙是否合理，接线方向是否顺畅，避免实际装配时出现空间不足、接线弯折半径不够的问题。

　　从设备选型的角度看，这类集成四轴驱动的结构相比四个单轴驱动器组合，整体的厚度方向尺寸更薄，横向排布的接线端子让动力线、信号线的走线方向更规整，不会出现多台单轴驱动器并排安装时接线互相干扰的情况。建模时特意核对了驱动器的整体高度，包括顶部接线端子的凸起高度、底部安装板的厚度，保证调入装配体后，计算出来的电控柜内部净空高度是准确的，不会出现因为模型尺寸偏差导致的柜门关不上、接线空间不足的问题。散热鳍片的伸出长度也做了准确还原，因为鳍片是驱动器侧面突出最多的结构，在做相邻元件布局的时候，必须以鳍片的最外端作为尺寸边界，预留足够的散热对流空间，保证驱动器运行时的热量能及时散出，避免过热触发保护停机。
