LV8727四轴步进电机驱动控制板结构

　　在多轴数控设备、小型桌面雕刻机、3D打印设备、多工位自动化送料机构的电控系统搭建中，步进电机驱动板是衔接上位控制单元与执行步进电机的核心中间部件，这款四轴驱动结构的设计，完全围绕小体积集成化多轴控制的实际装机需求展开，没有冗余的结构设计，每一处外形与接口布局都指向现场安装与接线的实操便利性。从实际装机的场景来看，这类四轴集成驱动往往用在空间紧凑的小型数控设备内部，不需要单独为四个轴分别配置独立驱动模块，能大幅缩减电控柜内部的安装占用空间，减少多驱动之间的接线复杂度，降低线束杂乱带来的信号干扰风险。设计过程中采用卡榫式的结构建模逻辑，所有接线端子的间距严格遵循0.156英寸也就是3.96毫米的通用接插件节距标准，

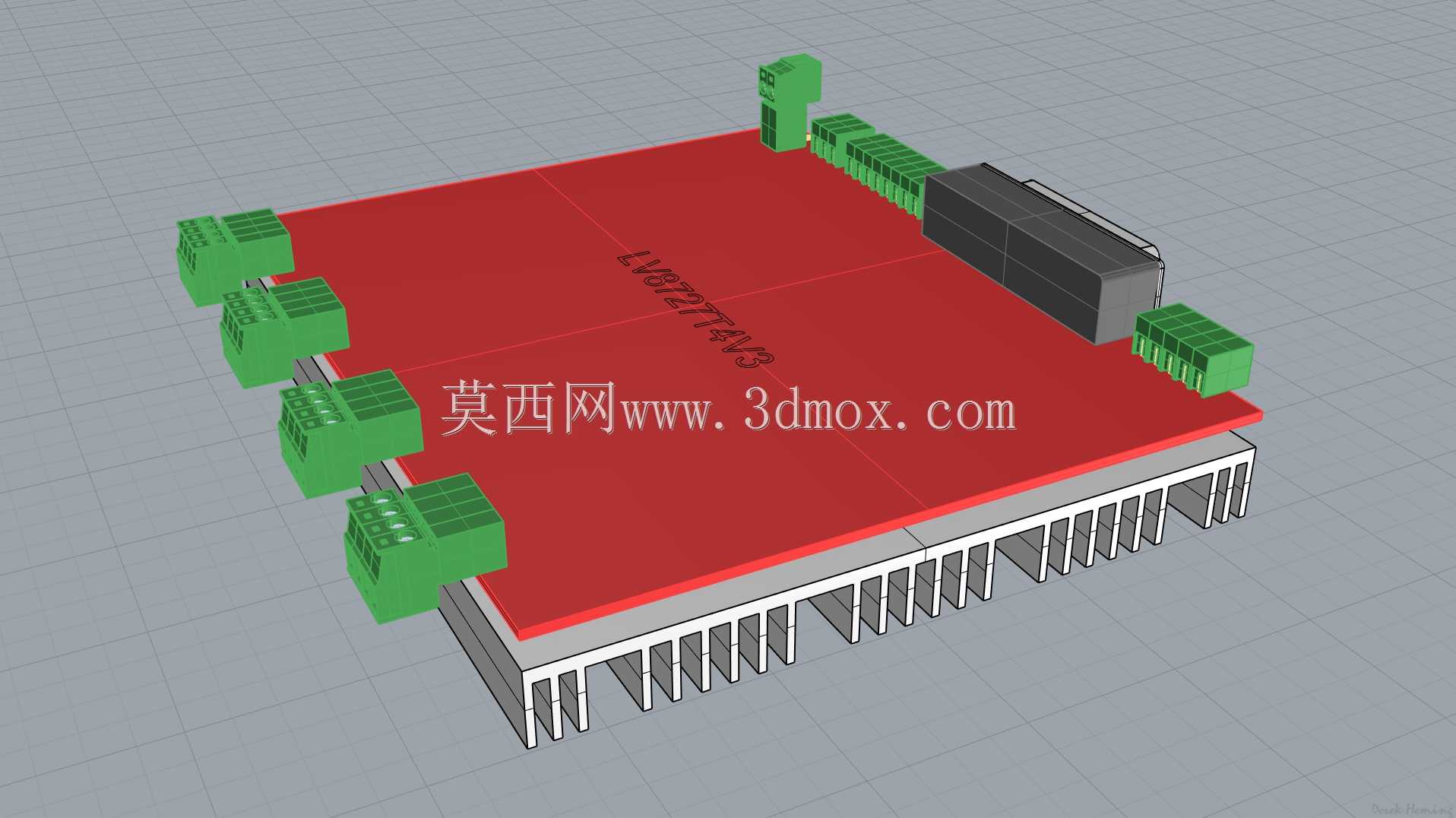

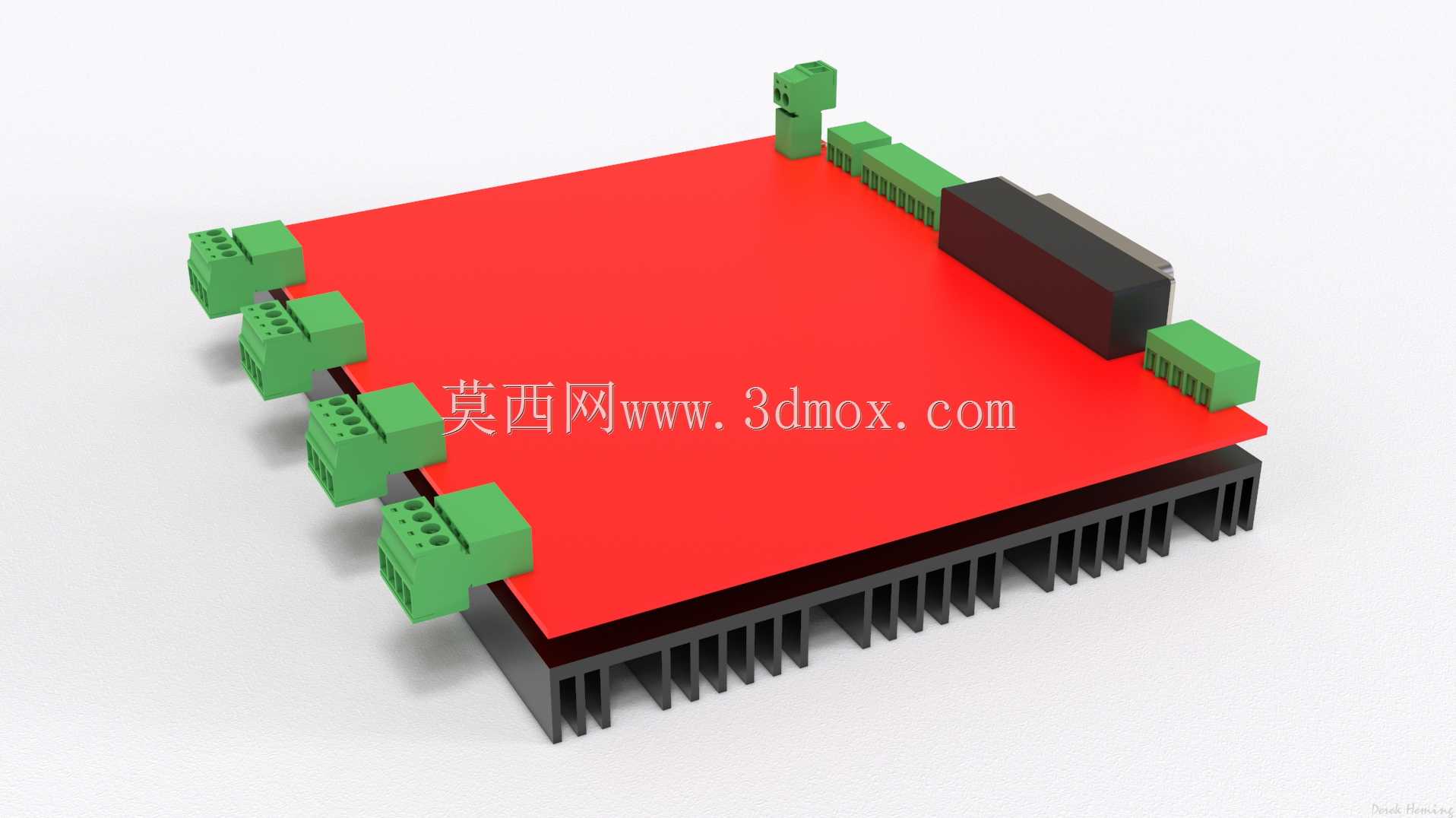

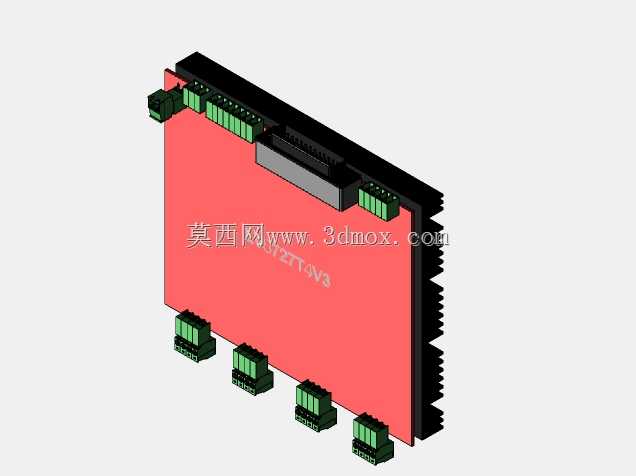

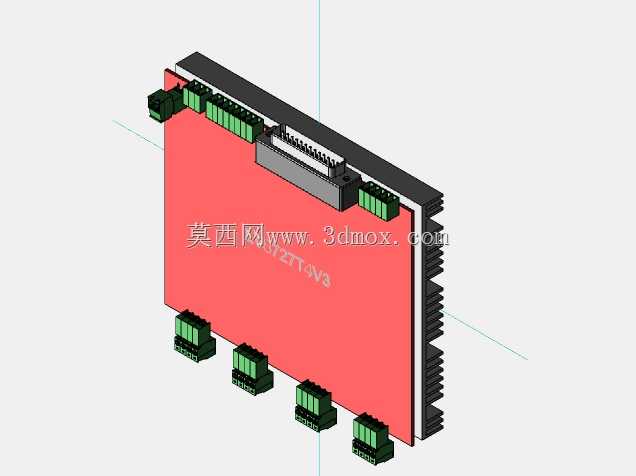

　　虽然端子连接器的实际外形做了适度简化处理，但安装孔位、接插件占位、整体外轮廓的尺寸边界完全匹配实物的安装要求，不会出现建模完成后导入装配体时与周边结构、接线空间干涉的问题。整个驱动板的结构分为三个核心部分，最上层是红色阻焊层标识的PCB主体，板载的黑色长条形元件是核心散热辅助的功率器件区域，底部搭配的平行鳍片式散热结构，是针对四轴同时运行时的功率发热设计的，鳍片的间距、高度都经过实际散热需求的匹配，既保证足够的散热面积，又不会因为鳍片过密增加整体厚度占用。分布在PCB板三个侧边的绿色接线端子，分别对应四个轴的电机绕组接线、电源输入接线、控制信号输入接线，端子的朝向全部设计为侧向出线，在电控柜内安装时，

　　不需要在驱动板的正上方预留接线操作空间，线束可以顺着电控柜的侧壁排布，进一步压缩垂直方向的空间占用。建模时的单位采用英寸为基准，和市面上多数进口驱动板的原厂尺寸标注单位保持一致，在做整机装配校核时，可以直接和同单位标准的导轨、安装板、接插件模型做配合校验，不需要额外做单位转换带来的尺寸误差。从安装边界来看，整个驱动板的底部散热鳍片为平面结构，可以直接贴合安装在电控柜的金属安装板上，借助金属柜体进一步辅助散热，不需要额外加装绝缘垫片时的整体厚度、各个端子突出PCB板面的高度、板上最高元件的顶部高度，都做了精准的尺寸还原，在做电控箱内部的层叠布局设计时，可以直接调用该模型做空间干涉检查，提前规避接线后端子与柜门、其他电气元件碰撞的问题。

　　在实际功能层面，四轴集成的设计可以同时驱动四台两相步进电机，满足小型数控设备XYZ加A轴的四轴联动控制需求，板上的接口布局将强电接线端子与弱电信号端子做了分区排布，减少强电对脉冲方向信号的干扰，建模时也还原了这种分区布局的结构特征，结构设计人员在做整机布线规划时，可以直接依据模型上的端子位置规划线束走向，区分强电与弱电的布线路径。不同于单轴驱动的分散式布局，这款集成驱动的安装孔位采用对称式设计，两个方向都可以兼容标准导轨安装与螺丝直接固定两种安装方式，建模时预留的安装孔位尺寸、孔距都和通用电气安装的标准尺寸匹配，不需要额外做安装转接板的设计。对于结构设计人员来说，这类精准还原安装边界与接口位置的模型，能大幅减少电控系统布局设计的反复修改工作量，不需要等实物采购回来再测量尺寸调整安装结构，在方案设计阶段就能完成整个电控箱的空间布局校验，提前确认接线操作空间、散热预留空间、安装固定方式的可行性，避免后期样机装配时出现结构干涉、空间不足的问题。
