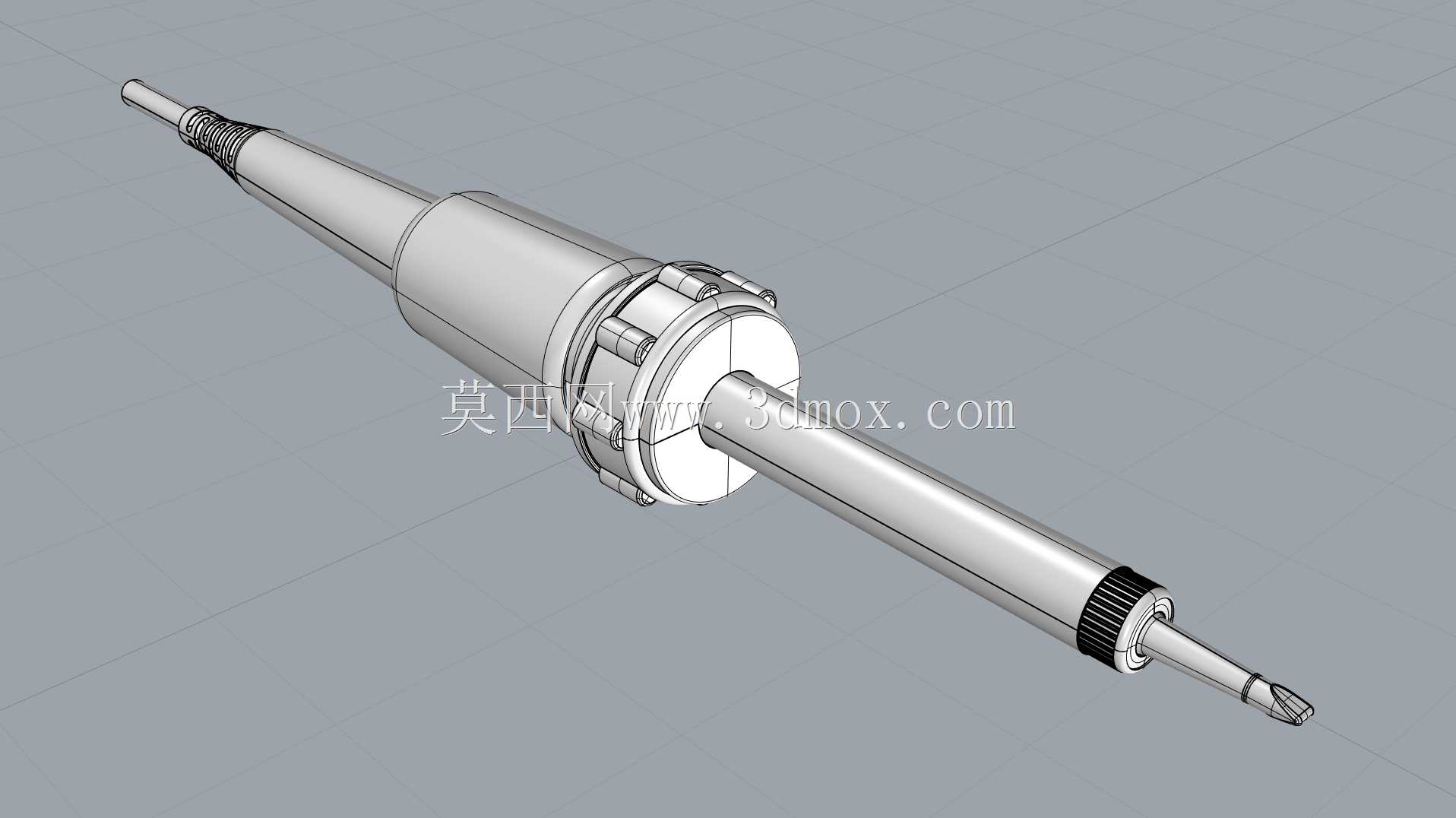

韦勒WP25手持电烙铁结构三维建模

　　在电子组装、线束加工、小尺寸五金件返修这类需要精细焊接的工位上，手持电烙铁是一线操作工人每天接触频次最高的工具之一，韦勒WP25这款烙铁的建模还原，完全围绕实际工位的使用需求展开，没有做多余的装饰性结构。从实际使用场景来看，这款25W功率的烙铁主要适配0.5mm-2mm线径的焊锡丝，针对电路板引脚焊接、导线搪锡、小金属件预焊这类常规作业，功率输出刚好匹配，不会因为功率过大烫坏PCB基材，也不会因为功率不足导致焊锡熔化不充分形成虚焊。建模过程中首先确定的是握持段的尺寸边界，手柄主体的防滑橡胶段直径控制在22mm，这个尺寸是参考成年男性手掌自然握持时的指围数据设定的，长时间握持不会因为直径过细导致指部受力集中，

　　也不会因为直径过粗影响精细操作时的手腕转动灵活度。手柄尾部的出线位置做了15mm长度的防弯折橡胶护套，这个结构是实际使用中损耗率最高的部位，建模时特意还原了护套上的环形防滑槽，对应实际产品中缓解线材弯折应力的结构，避免电源线在反复弯折后出现线芯断裂的问题。烙铁的发热芯套与手柄的连接位置做了阶梯式的限位结构，旋转锁紧环的齿形结构完全按照实物的卡扣角度还原，装配时只需要旋转30度就能完成发热芯与手柄的锁定，不需要额外的紧固件，日常更换发热芯的时候不需要借助辅助工具，徒手就能完成拆装，这部分的结构间隙在建模时预留了0.2mm的装配公差，对应实际生产中塑料件与金属件的配合公差范围，不会出现装配过紧卡死或者过松松动的问题。

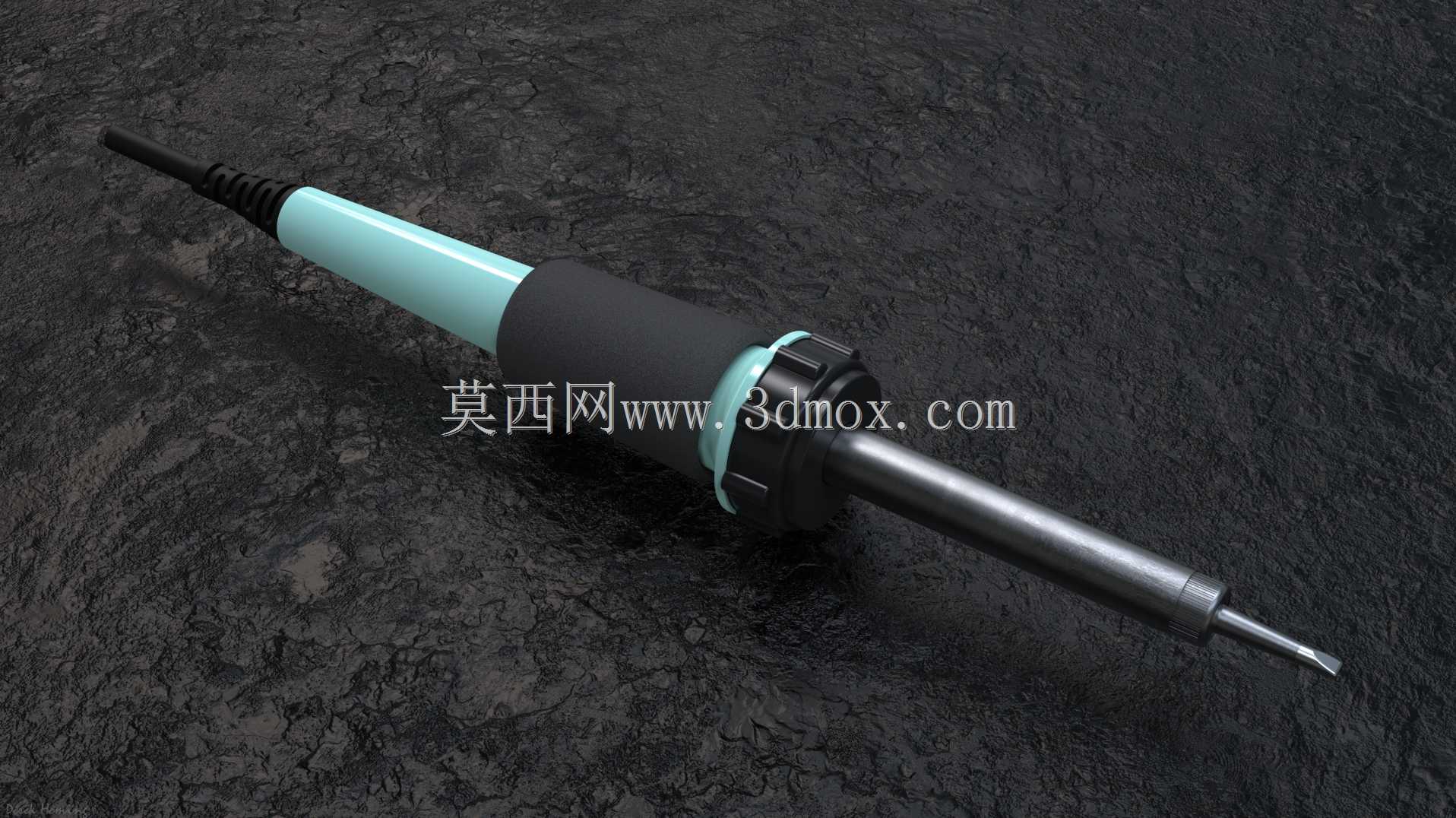

　　烙铁头的伸出长度从锁紧环端面到烙铁头尖端控制在75mm，这个长度刚好能避开操作时手部对焊接点位的视线遮挡，同时烙铁头的锥度按照1:10的比例做了收窄，尖端的工作端面直径为1.2mm，适配常规直插元件的引脚焊接需求，建模时还原了烙铁头与发热芯套的插接配合段，配合长度为18mm，保证热传导的接触面积足够，减少热量在传递过程中的损耗。手柄上的浅蓝色隔热段采用耐高温工程塑料材质，建模时将这部分的壁厚设定为2.5mm，既保证结构强度，又能阻隔发热芯传递到手柄位置的热量，连续工作2小时后手柄握持位置的温度不会超过40摄氏度，符合手持工具的人体工学温度要求。从安装边界来看，这款烙铁放置在常规烙铁架上时，需要的支撑位宽度不小于30mm，

　　烙铁头伸出支架的长度不小于60mm，建模时已经将整机的重心位置调整到防滑橡胶段的中点位置，放置在支架上时不会出现重心偏移倾倒的问题。另外在建模时特意还原了手柄表面的细微磨砂纹理，对应实际产品中增加握持摩擦力的设计，即使手上沾有少量焊锡膏或者助焊剂残留，也不会出现打滑的问题。锁紧环位置的滚花结构采用0.8mm间距的直纹滚花，徒手旋转时的摩擦力足够，不需要施加过大的握力就能完成锁紧或者松开的操作。整体模型的尺寸单位采用英寸建模时的公制转换值，所有配合面的公差都按照民用手持工具的通用公差等级设定，既可以直接用于焊接工位的工具布局仿真，也可以作为同类手持加热工具的结构设计参考，尤其是手柄的人机尺寸、防弯折护套结构、快拆锁紧结构这几个部分，都是经过实际工位长期验证的成熟结构，在做同类工具的改型设计时可以直接参考这些结构的尺寸比例，减少前期人机验证的迭代次数。
