赛车用可调式螺旋弹簧减震总成结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:446357

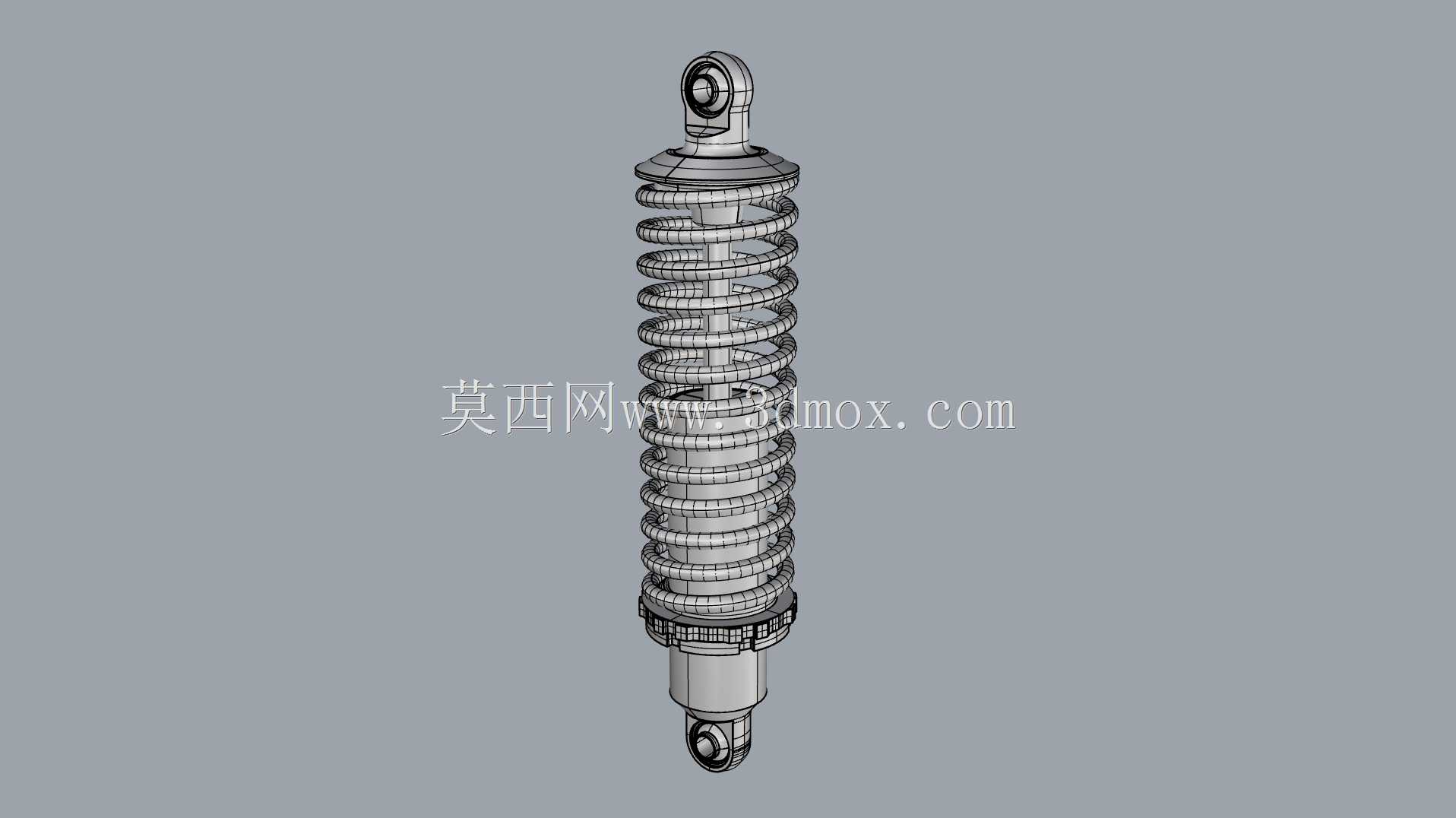

  • 赛车用可调式螺旋弹簧减震总成结构

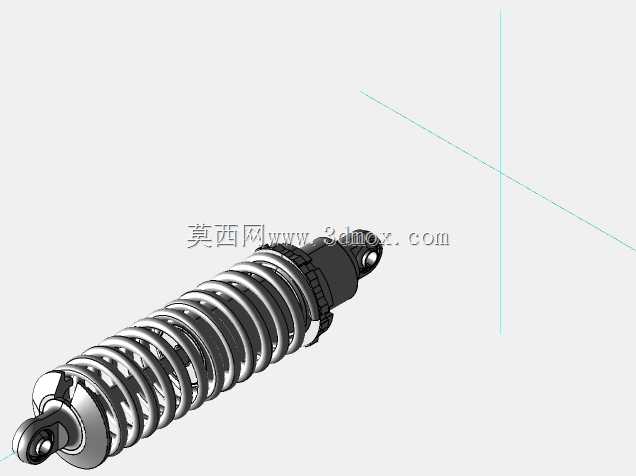

  • 赛车用可调式螺旋弹簧减震总成结构
  • 赛车用可调式螺旋弹簧减震总成结构

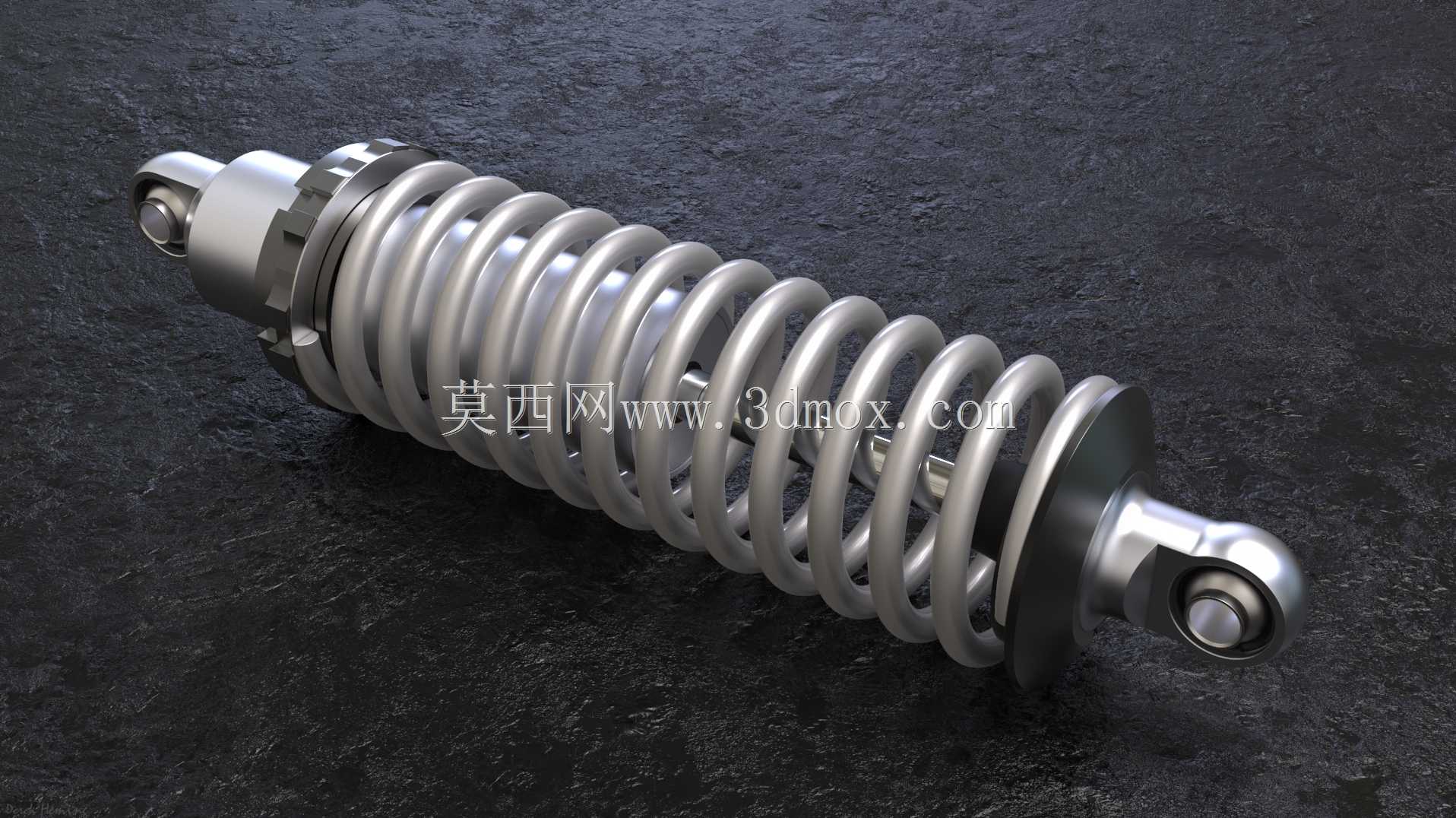

  • 赛车用可调式螺旋弹簧减震总成结构

  这款螺旋弹簧式减震总成,核心应用场景集中在场地赛车、改装乘用车的底盘悬挂系统中,作为悬挂系统里承接车轮跳动与车身姿态控制的核心部件,直接决定车辆过弯侧倾控制、颠簸路面冲击过滤、急加速急制动时的车身俯仰抑制表现。从实际装车用途来看,它需要同时承担两项核心功能:一是通过螺旋弹簧承载车身垂直载荷,抵消路面传递的竖向冲击,避免硬冲击直接传递到车架;二是通过阻尼结构耗散弹簧往复伸缩的多余能量,避免弹簧持续弹跳导致车轮抓地力丧失。

  从结构设计思路来看,这款减震采用了单筒式的阻尼芯与螺旋弹簧同轴布置的方案,上下两端均采用球头铰接的安装结构,这种安装结构可以自动适配悬挂跳动过程中产生的小角度摆幅,避免安装点出现卡滞、别劲的问题,相比橡胶衬套的安装形式,球头铰接的响应速度更快,路感传递更直接,更适配赛车场景下对操控响应的高要求。弹簧采用等节距的圆柱螺旋弹簧设计,弹簧丝径、中径的匹配经过刚度校核,能够匹配对应轴荷下的承载需求,同时弹簧上下端均做了并圈磨平处理,保证与上下弹簧座的贴合面积均匀,避免局部应力集中导致弹簧早期断裂。阻尼筒的上端设置了可调式的锁止环结构,可通过旋转锁止环调整弹簧的预压量,进而调整车身的离地高度,满足不同赛道、不同驾驶风格下的底盘高度设定需求,锁止环采用多道卡槽的防松设计,避免车辆行驶过程中震动导致锁止环移位,保证设定参数的稳定性。

  在外形尺寸与安装边界方面,这款减震的两端安装球头中心距为14英寸,换算为公制单位为35.56厘米,这个尺寸参数是选型装车时的核心匹配依据,安装前需要核对原车悬挂的上下安装点间距,避免出现安装后行程不足、或者弹簧预压量过大导致减震触底的问题。安装球头的螺纹规格、球头销直径也需要与原车的安装支座匹配,保证连接强度符合行驶要求。阻尼筒的伸缩行程设计预留了足够的缓冲余量,在弹簧被极限压缩、极限拉伸的工况下,阻尼筒内部的限位结构会先于弹簧并圈、弹簧脱出的状态触发,避免硬冲击损坏部件。

  从细节设计来看,所有金属部件的边缘都做了圆角处理,一方面是消除机加工产生的锐边毛刺,避免装配、调试过程中划伤操作人员,另一方面圆角过渡可以降低应力集中系数,提升部件在交变载荷下的疲劳寿命,尤其是弹簧座、锁止环这类承受循环载荷的部件,圆角处理能大幅降低裂纹萌生的概率。阻尼筒的外表面采用了硬质氧化处理,提升表面耐磨性能,避免砂石击打、泥水侵蚀导致筒壁表面出现划痕,损坏内部的密封结构,延长减震的维护周期。

  在实际建模过程中,这类减震模型需要重点还原几个关键的装配关系:弹簧与阻尼筒的同轴度、上下球头的铰接自由度、锁止环与阻尼筒外螺纹的配合关系,这些装配关系直接决定后续模型做运动仿真时的准确性,比如模拟车轮跳动过程中弹簧的压缩量变化、阻尼筒的伸缩行程,都需要基于准确的装配约束来实现。对于结构设计从业者来说,这类模型可以作为改装悬挂设计的参考样本,理解同轴式减震的结构布局、安装点设计思路、刚度匹配的基本逻辑;对于三维建模学习者来说,这类包含螺旋特征、回转类零件、标准铰接结构的模型,是练习螺旋扫描、回转建模、装配约束、运动仿真的典型案例。在选型适配时,除了中心距参数,还需要结合车辆的单轮轴荷计算所需的弹簧刚度,匹配对应阻尼值的阻尼芯,才能保证装车后悬挂的动态表现符合预期,避免出现弹簧过硬导致颠簸跳轮、或者弹簧过软导致侧倾过大的问题。
