21英寸八角切边低音扬声器结构设计

　　在专业扩声系统的选型与结构适配环节，大尺寸低音单元的外形边界、安装点位、结构强度一直是结构工程师需要重点核对的参数，这款21英寸等效54厘米口径的低音扬声器，采用八角切边式盆架设计，区别于传统圆形盆架的单元，在多单元阵列拼装、紧凑型箱体内部布局时，能有效缩减相邻单元的中心间距，同时切边结构可以规避箱体内部加强筋、接线端子座的干涉问题，在线阵列音箱、超低频低音炮、舞台返听音箱的结构设计中，这类切边盆架的单元能给箱体内部的声学腔体、功放模块、散热结构留出更多排布空间。从功能特性来看，该单元为渲染级外观结构模型，还原了外露的振膜、折环、定心支片压边、盆架安装孔位等外部可见结构，省略了背部磁路、T铁、华司、接线端子等背部组件，

　　适合用于产品外观方案评审、箱体安装位干涉检查、产品宣传渲染图制作等场景，不需要还原磁路性能参数的前期方案阶段，这类轻量化的外观模型能大幅降低装配校验时的电脑运算负载，提升方案迭代效率。设计思路上，盆架采用八处等距切边的多边形轮廓，每处切边对应的盆架外缘都设置了沉头安装孔，一共八处安装点位均匀分布在八角轮廓的端点位置，相比同口径圆形盆架通常采用的12处均布安装孔，八孔安装的布局在保证盆架与箱体面板连接强度的前提下，减少了安装时的拧接工作量，同时切边形成的平直外缘，可以在单元安装时快速定位，避免圆形单元容易出现的安装偏转问题，保证振膜中心与箱体出声孔中心的同轴度。外形尺寸与安装边界方面，该单元的有效振膜直径为54厘米，

　　整体最大外轮廓尺寸受八角切边结构影响，对角方向的最大尺寸略大于对边方向尺寸，在做箱体面板开孔设计时，不能直接套用同口径圆形单元的开孔尺寸，需要对应盆架的内缘止口尺寸做开孔，同时预留出折环运动时的避让间隙，避免大冲程下折环与箱体开孔边缘产生摩擦异音。安装孔的沉头深度需要匹配盆架的安装座厚度，保证螺丝拧入后不会突出盆架表面，也不会因为拧入过深顶伤盆架内部的折环固定边。在实际工程应用中，这类大尺寸低音单元多用于户外演出扩声、影院还音系统、高端家用超低音音箱等场景，结构设计时除了要考虑单元本身的安装固定，还要匹配单元的重量做箱体承重结构的加强，八角切边的盆架相比同尺寸圆形盆架，在运输过程中也不容易因为滚动造成盆架变形、振膜磕碰的问题，

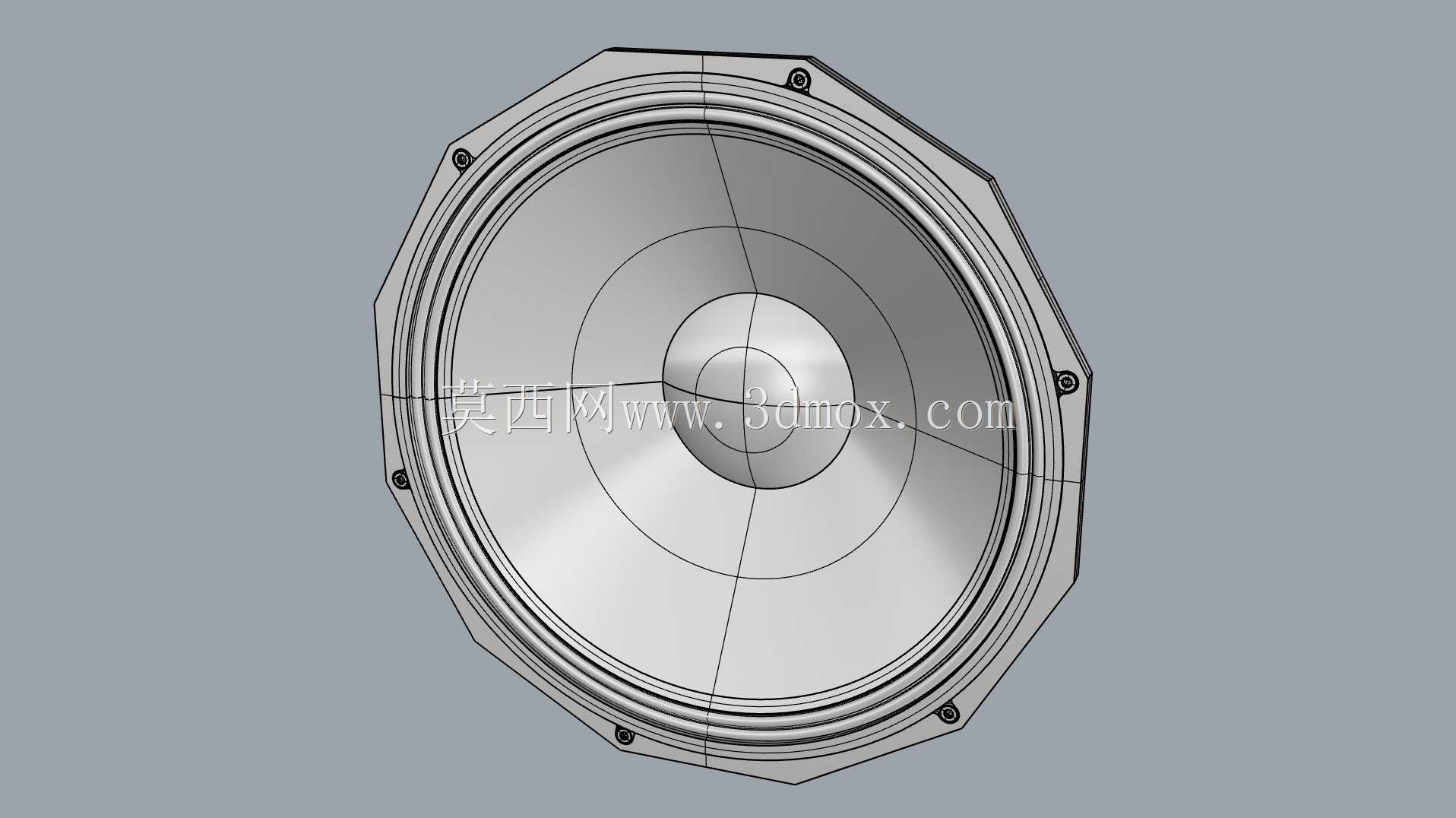

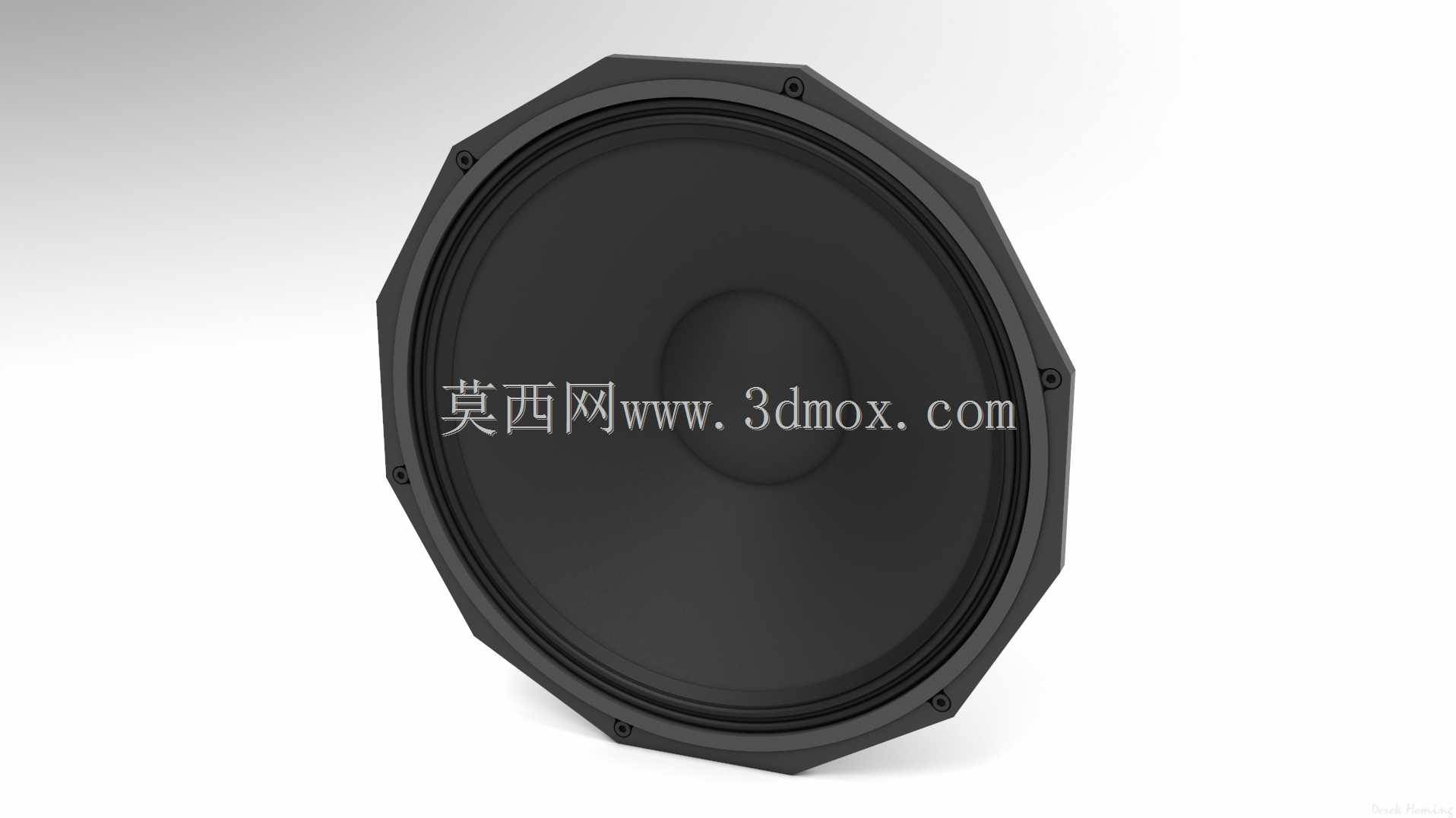

　　在多单元堆叠存储时，平直的切边可以让单元之间贴合更紧密，减少存储占用的空间。从建模细节来看，模型还原了振膜的纸质锥盆弧度、中心防尘帽的凸起轮廓、橡胶折环的多道环形褶皱、盆架表面的哑光磨砂质感，以及安装孔位的沉头倒角，在做产品渲染时可以直接赋予材质输出效果图，不需要再额外做外观细节的修补。在做箱体装配校验时，可以直接将模型导入装配环境，核对单元与箱体面板、内部加强筋、接线板、倒相管的位置关系，提前排查干涉问题，避免后期开模后出现结构冲突造成的成本损失。需要注意的是，该模型未包含背部磁路结构，在做磁路屏蔽设计、箱体背部深度校核时，需要补充对应磁路组件的尺寸参数，不能直接用该模型的背部边界作为箱体内部的深度设计依据，避免出现磁路碰触箱体背板的问题。另外，盆架的八处安装孔位的孔距参数，在实际开模生产前需要对照实物单元做最终核对，保证安装孔位的同轴度与位置精度，避免出现安装孔错位无法装配的问题。在专业音频设备的结构设计流程中，这类外观级的单元模型是方案阶段的重要参考，能帮助结构工程师快速完成箱体的整体布局，确定各个部件的相对位置，在方案确认后再替换为包含完整内部结构的详细模型做后续的强度校核、性能仿真，能大幅缩短前期方案的迭代周期，提升设计效率。
