带金属嵌件开槽式设备支撑橡胶脚垫

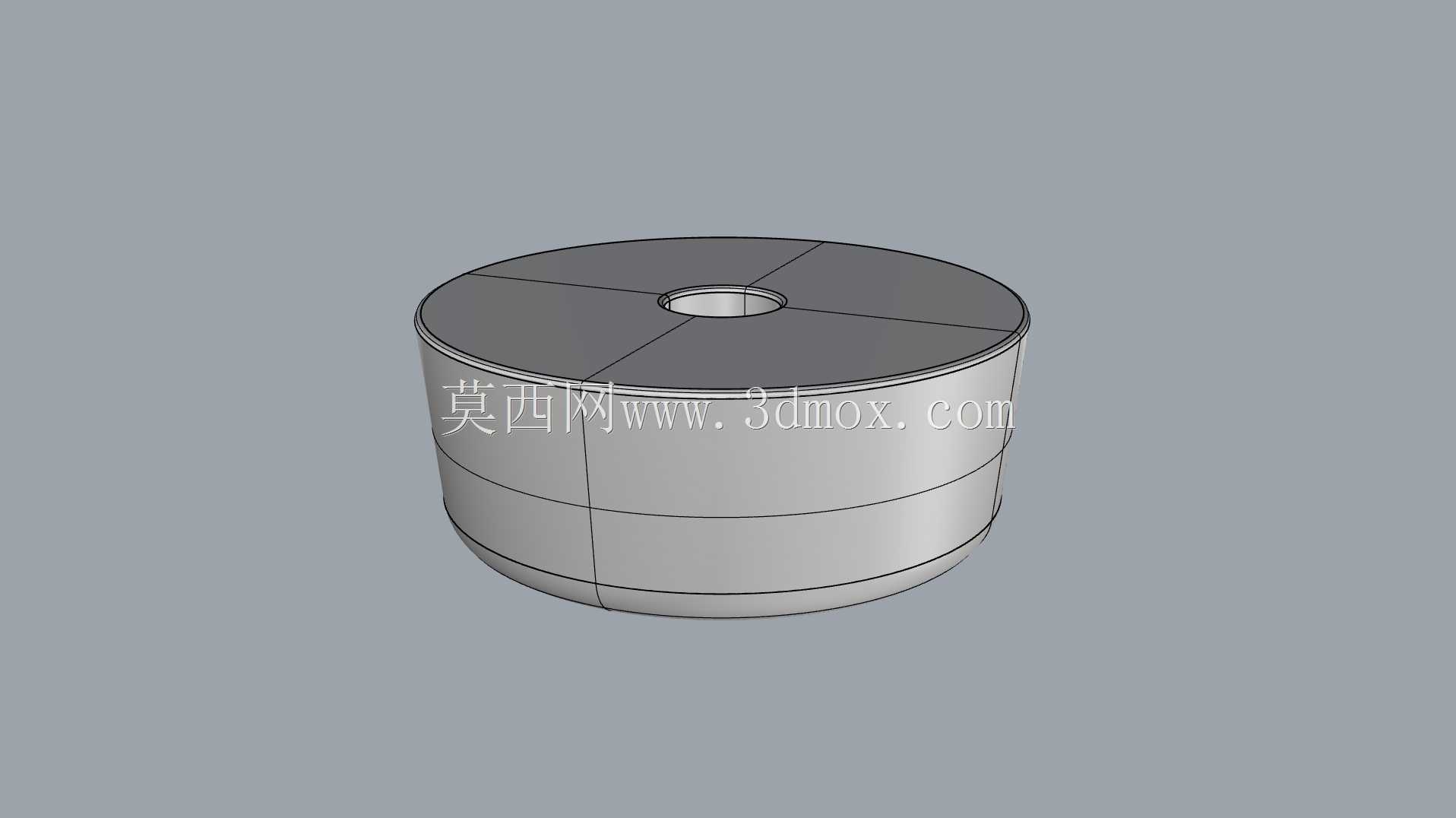

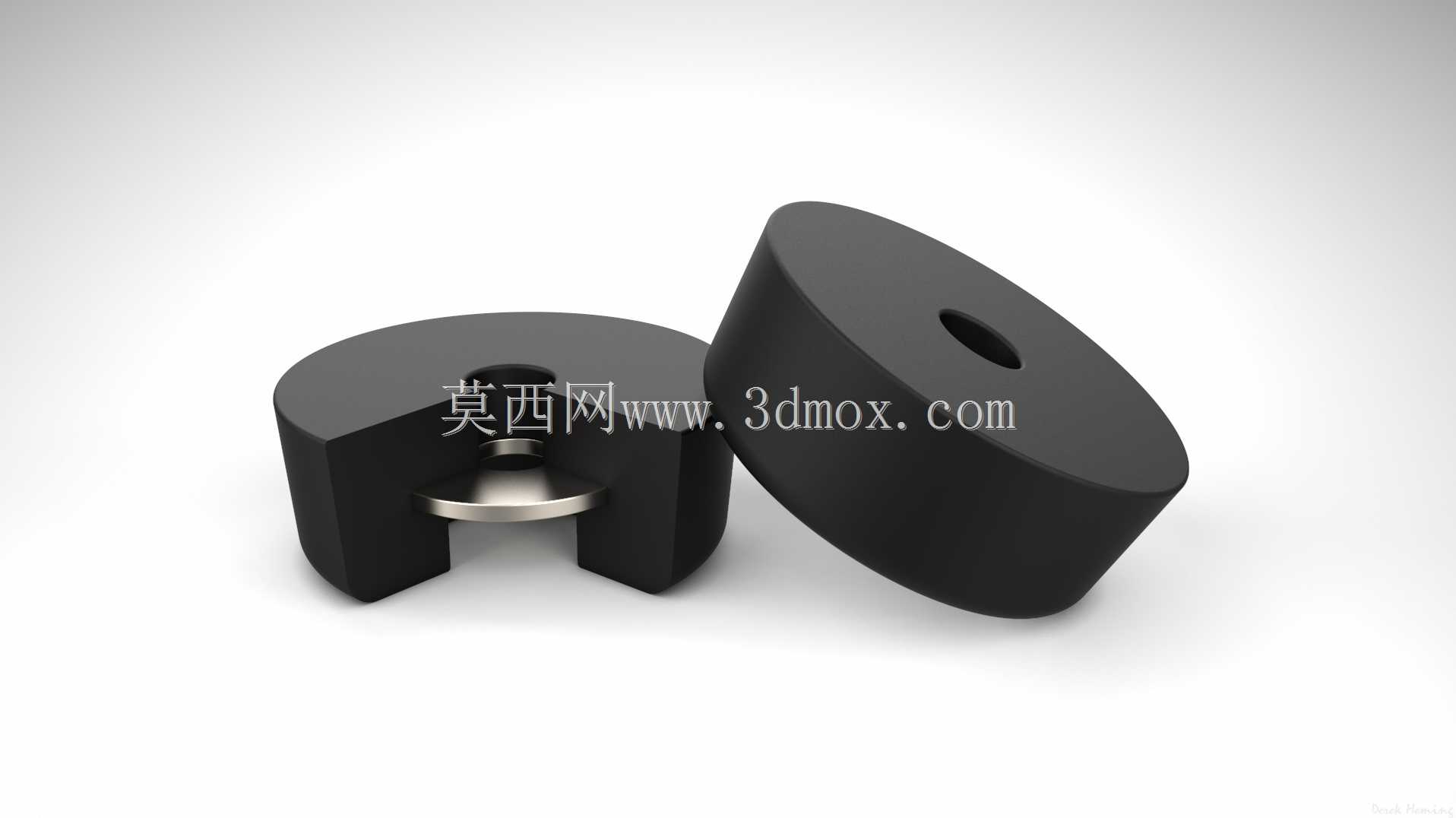

　　在各类桌面级电子设备、小型检测仪器、音响功放、小型机电装置的底部支撑结构设计中，橡胶支撑脚是极为常用的减震防滑部件，这类部件不需要复杂的安装结构，却能直接影响设备放置的稳定性、运行时的震动传递控制以及桌面接触面的防滑表现。本次涉及的这款橡胶支撑脚，采用丁腈橡胶一体硫化成型结构，主体为圆柱造型，直径26毫米，整体高度10毫米，圆柱中心预留贯穿安装孔，同时在圆柱的一侧开设贯通式卡槽，卡槽内部预埋金属嵌件，嵌件中心带有内螺纹结构，可直接配合设备底部的安装螺柱完成快速卡装，不需要额外的螺母锁紧，大幅提升小型设备的底部组装效率。

　　从实际应用场景来看，这类橡胶脚垫适配的设备重量范围在0.5千克到5千克之间，橡胶本身的邵氏硬度控制在55-60度区间，既不会因为硬度过高导致减震效果不足，将设备内部电机、喇叭等运动部件产生的震动直接传递到放置台面引发共振异响，也不会因为硬度过低导致设备长期放置后出现脚垫永久压缩变形，出现设备放置不平、倾斜晃动的问题。中心的金属嵌件采用镀锌钢板冲压成型，嵌件在硫化过程中与橡胶本体牢固结合，能够将安装螺柱的锁紧力均匀分散到橡胶接触面上，避免橡胶直接承受螺纹锁紧的局部应力，防止长期使用后橡胶安装孔出现撕裂、脱落的问题。

　　设计过程中，开槽结构的尺寸经过反复校核，卡槽的宽度略小于常规M4、M5安装螺柱的直径，安装时只需要将螺柱对准卡槽推入，橡胶本身的弹性会抱紧螺柱，配合金属嵌件的螺纹咬合，即可完成脚垫的固定，不需要将设备整体抬升后从底部穿装螺丝，对于已经完成整机组装的设备，后期更换脚垫也极为便利，不需要拆解设备外壳。脚垫的底部接触面做了细微的磨砂纹理处理，与木质桌面、玻璃台面、金属工作台面接触时都能提供足够的静摩擦力，即使设备受到轻微的水平推力也不会出现滑移，同时磨砂纹理还能避免脚垫与光滑台面长期接触后出现粘连、留下橡胶印痕的问题。

　　从安装边界来看，这款脚垫的安装空间要求极低，设备底部只需要预留直径28毫米的圆形安装平面，突出设备底面的螺柱长度控制在6-8毫米即可完成安装，不需要额外预留螺丝安装的操作空间，对于内部结构紧凑、底部空间狭小的小型设备来说，这种卡装式结构相比传统的粘贴式橡胶脚垫、穿螺丝固定式橡胶脚垫的适配性更强。粘贴式脚垫长期使用后容易因为胶层老化出现脱落，尤其是在设备运行发热、环境温度较高的场景下，胶层粘接力下降速度极快，而这款采用机械卡装加螺纹锁紧的结构，完全不依赖胶层固定，在-20℃到80℃的工作环境温度范围内都能保持可靠的连接强度。

　　在减震性能的匹配上，10毫米的橡胶压缩行程可以有效过滤设备运行时产生的中高频震动，比如音响设备播放时喇叭单元产生的震动、小型气泵运行时的活塞震动、小型风机转动时的叶片震动，都能通过橡胶层的形变被有效吸收，避免震动传递到台面后被放大产生噪音，同时也能防止设备自身的震动影响内部精密元器件的工作稳定性，比如检测仪器内部的传感器、电子设备内部的硬盘等部件，都能通过这类脚垫的减震作用降低震动带来的精度影响或寿命损耗。

　　细节设计上，橡胶脚垫的所有棱边都做了R0.5的圆角过渡，没有尖锐的边角，安装时不会划伤操作人员的手部，也不会在安装过程中刮花设备的外壳漆面。金属嵌件的端面与橡胶卡槽的端面保持齐平，安装后金属部分不会直接接触放置台面，避免金属件刮花桌面，同时也能防止金属嵌件长期接触台面出现锈蚀污染接触面。整个脚垫的结构没有复杂的异形曲面，橡胶硫化模具的加工难度低，量产时的成品一致性好，生产成本可控，适合作为通用型支撑配件在各类小型设备上批量使用。
