四针外螺纹GX16航空连接器结构设计

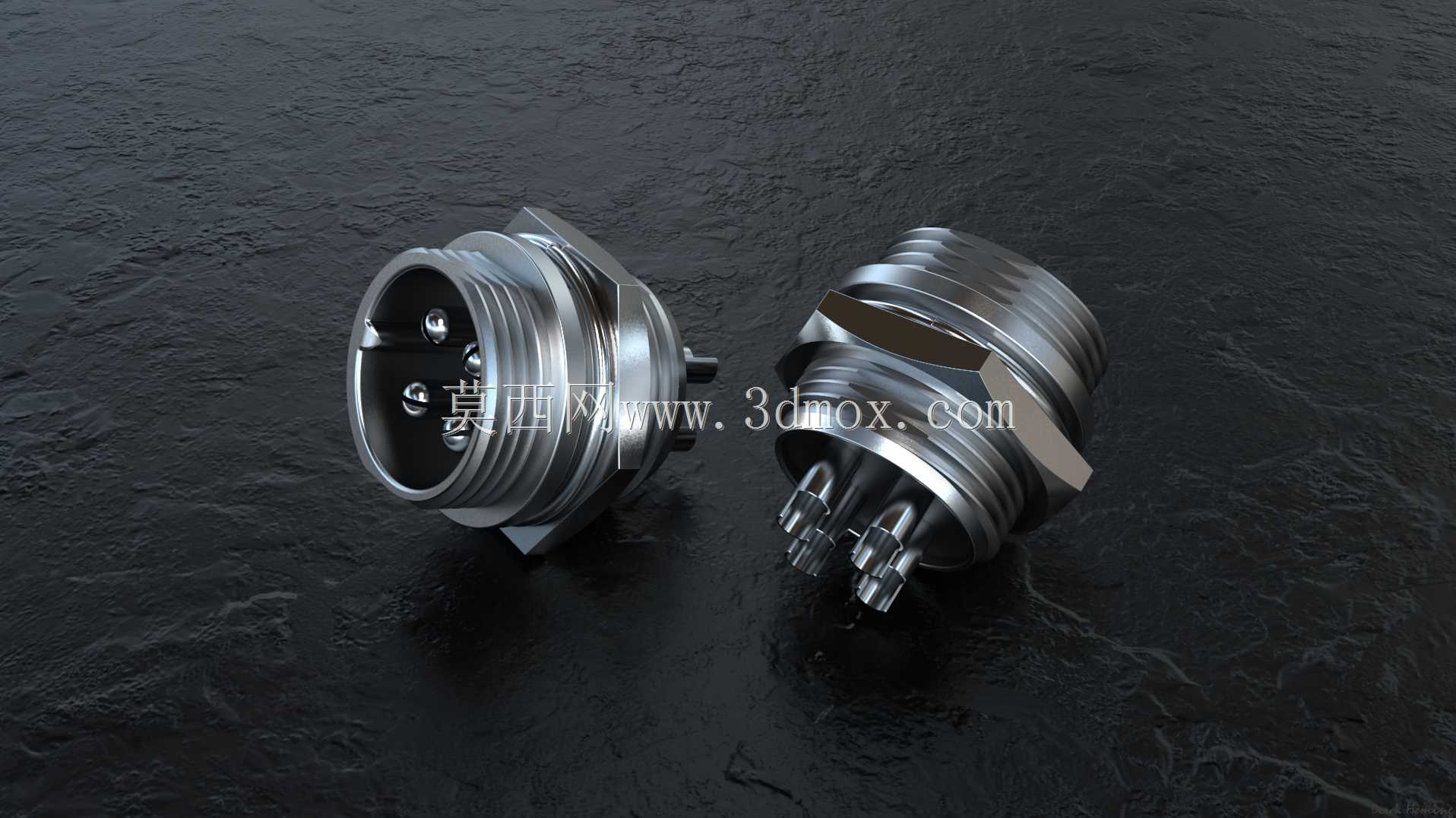

　　这类四针外螺纹GX16连接器，在工业控制、小型机电设备、民用电子设备的信号与小功率电源传输场景中应用十分广泛，常见于设备面板的穿墙安装位，用来实现设备内部电路与外部线缆的快速对接与拆分，避免线缆直接焊接带来的维护拆装难题。从结构设计逻辑来看，该款连接器采用卡钳式建模思路构建，整体金属壳体选用车削加工成型的金属材质，外螺纹结构用于和配套的插座锁紧螺母配合，实现面板安装时的轴向固定，安装时仅需在设备面板上开出对应直径的安装孔，将连接器前端从面板外侧穿入，内侧旋上配套锁紧螺母即可完成固定，不需要额外的复杂固定结构，安装效率较高。连接器的插合端采用四针插针布局，插针为导电性能优异的金属材质，按照固定的圆周角度排布，

　　能有效避免插合时的错接问题，插针根部做了台阶限位结构，装配时可以精准控制插针伸出绝缘体的长度，保证插合时的接触深度一致，避免个别插针接触不良或者插接过深顶弯的问题。外螺纹的螺距选用常规连接螺纹规格，和同系列GX16规格的尾部锁紧帽、面板安装螺母完全适配，用户在做设备选型替换时，不需要重新改动面板安装孔位，也不需要重新适配对接端的连接器，可直接替换同规格的老旧损坏件，降低设备维护的改造成本。连接器的绝缘体部分采用耐温绝缘材质，将四根插针完全分隔开，相邻插针之间的绝缘距离满足低压信号与小功率电源传输的爬电距离要求，避免相邻针脚之间出现打火、短路的问题，绝缘体和金属外壳之间采用过盈压装的方式固定，压装后做了防松脱的卡位设计，

　　在多次插拔受力的情况下，绝缘体不会从金属外壳内脱出，保证内部插针的位置精度。从安装边界尺寸来看，该款连接器的面板安装开孔直径适配GX16系列的标准开孔尺寸，连接器穿面板部分的轴向长度适配常规厚度的设备钣金面板，当面板厚度在1到3毫米区间内时，配套的锁紧螺母都可以实现可靠锁紧，不需要额外加装调整垫片。连接器尾部的线缆接入端，预留了足够的焊杯空间，四根插针尾部的焊杯深度可以容纳线径0.3到0.75平方毫米的多股铜芯线，焊接时焊锡可以充分包裹线芯，不会出现虚焊、脱焊的问题，尾部可以配套装橡胶防水垫圈与压线尾帽，装接完成后可以对线缆根部形成应力释放，避免线缆受拉扯时直接将力传递到焊杯位置导致焊点脱落。在实际使用场景中，

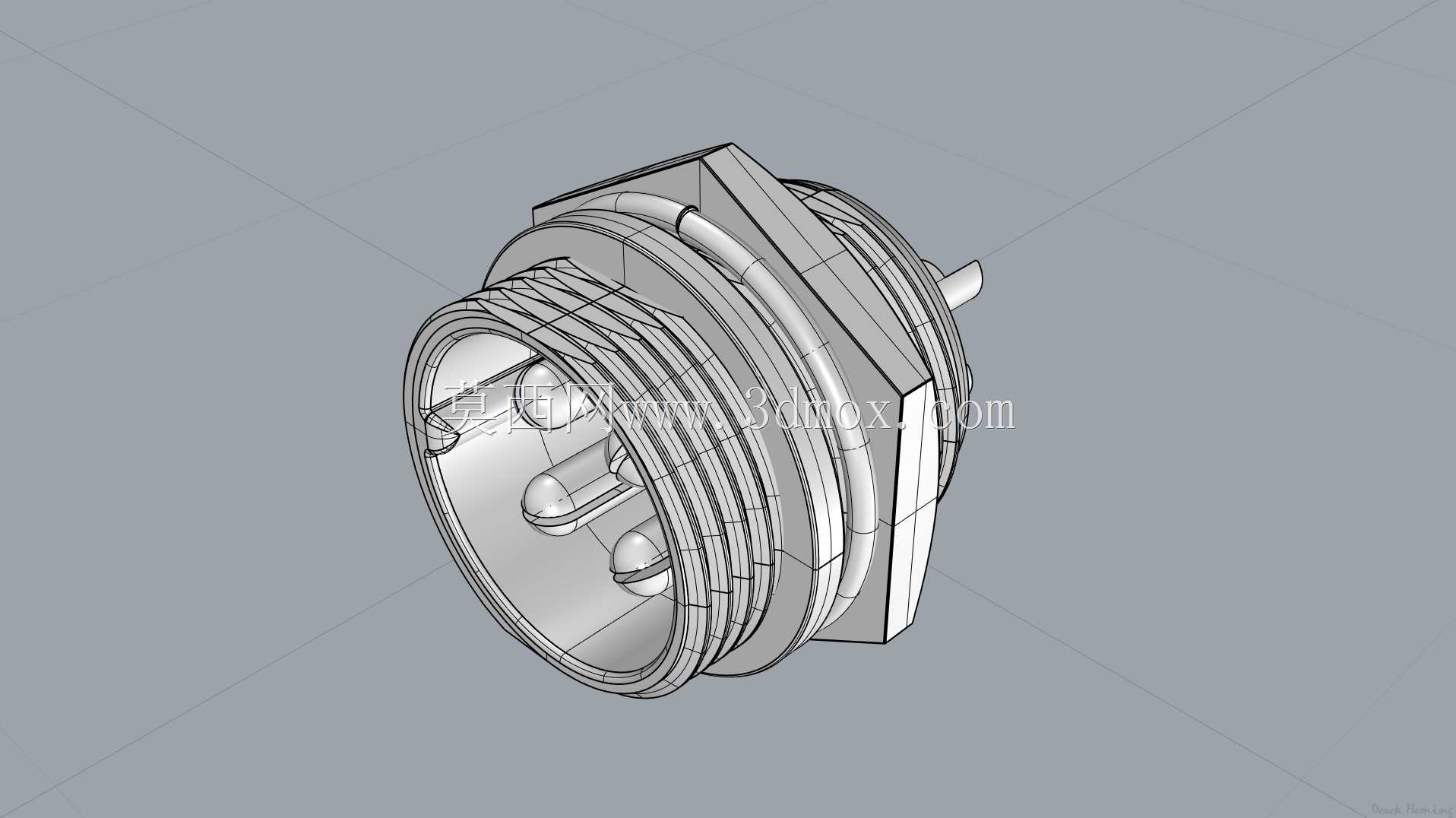

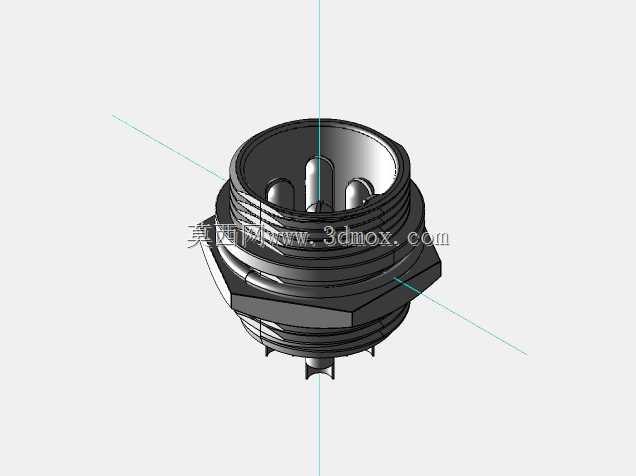

　　这类连接器常用来传输传感器信号、低压控制信号，也可承载额定范围内的小功率直流电源传输，金属外壳本身具备一定的电磁屏蔽效果，在有轻度电磁干扰的工业现场，可以减少外界干扰对内部传输信号的影响，提升信号传输的稳定性。插合面的对接结构做了导向定位设计，插头和插座对接时，只有对准定位槽位才能顺利插合，避免强行插合导致插针弯折、绝缘体损坏的问题，插合到位后通过外螺纹和对接端的内螺纹旋紧，可实现可靠的机械连接，在设备存在轻度振动的使用场景下，不会因为振动导致连接器松脱、接触中断。建模过程中对金属壳体的各个倒角、退刀槽都做了还原，外螺纹的牙型、螺距都按照实际加工参数构建，插针的头部做了圆弧导向处理，方便插合时顺利导入对接端的插孔内，不会出现插头顶在插孔端面无法插入的情况。整个连接器的所有配合面都做了公差适配的结构考量，金属外壳的配合间隙控制在合理范围内，既不会因为间隙过大导致插合后晃动，也不会因为间隙过小导致加工难度提升、插合卡滞。对于结构设计从业者来说，这类标准接插件的建模重点在于还原实际安装尺寸与配合关系，在做设备整体结构设计时，可以直接调用该模型进行装配干涉检查，提前确认面板开孔位置、连接器伸出长度是否和周边结构存在冲突，避免后期加工装配时出现干涉问题，减少设计迭代的次数。
