手动压紧式板材切割定位工装结构

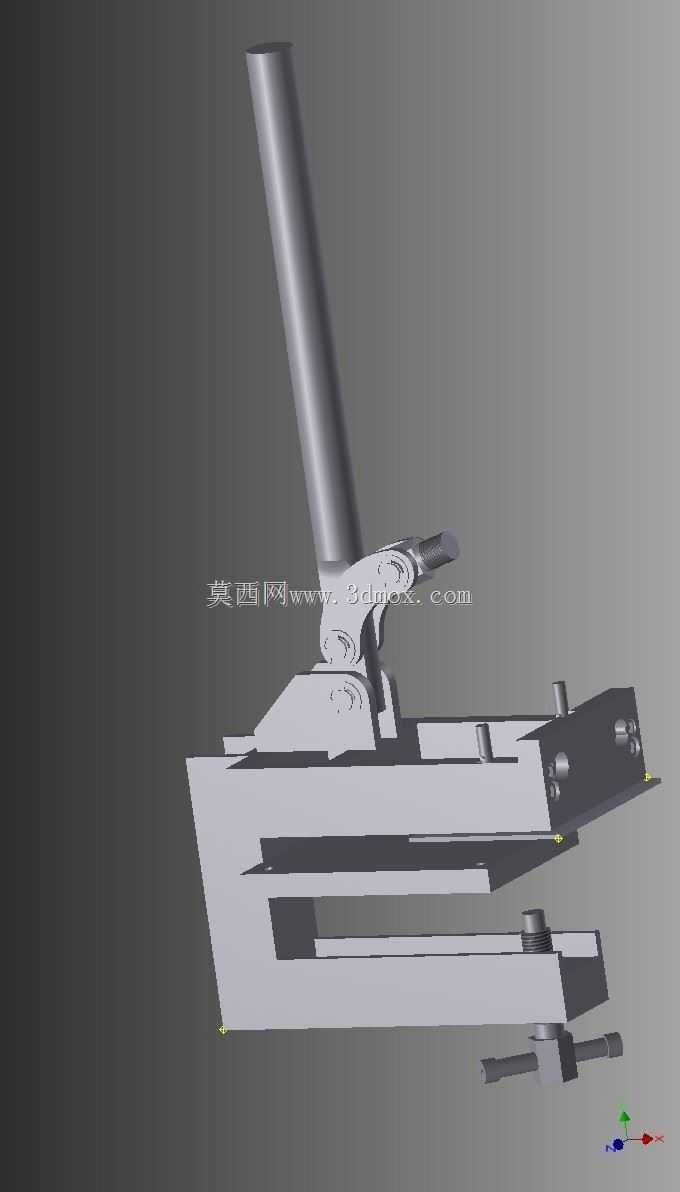

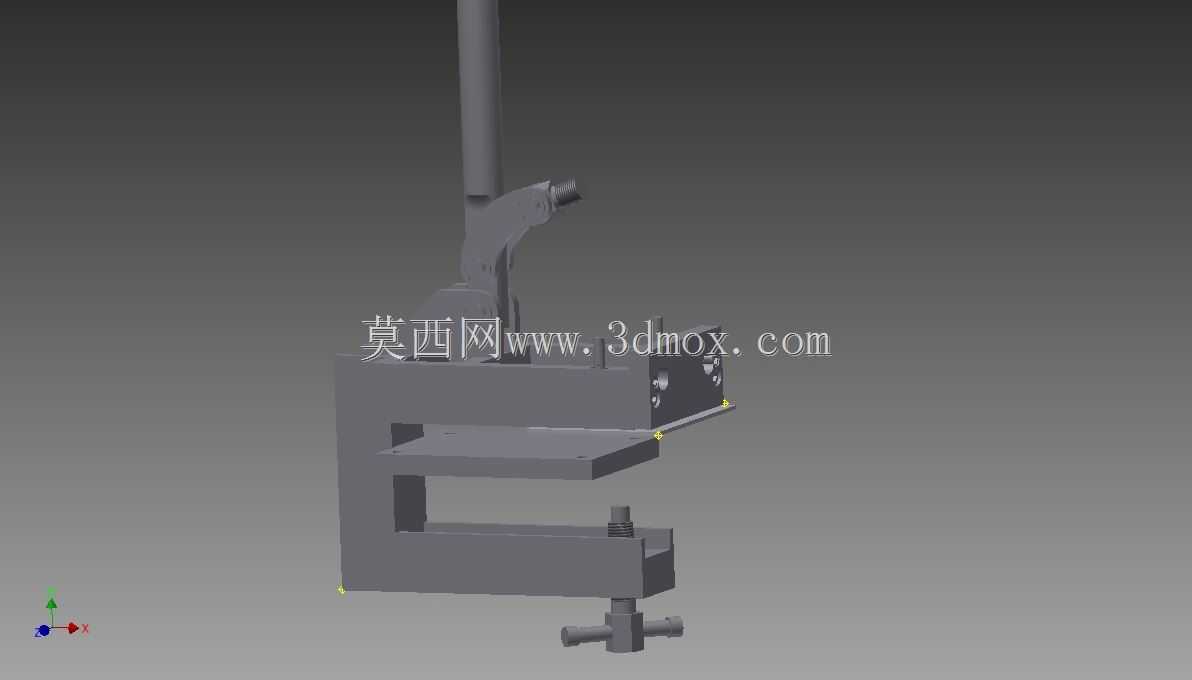

　　在钣金加工、小件板材裁切的现场作业场景里，这类手动压紧式切割定位结构的使用频率非常高，很多小型加工门店、维修班组的台式切割机旁，都会搭配类似的定位夹持结构，用来替代人工手扶板材的操作，避免切割过程中板材移位导致的切口歪斜、尺寸超差问题，同时也能降低操作人员靠近切割刃具的安全风险。从结构功能来看，这套装置采用C型开口的主体架体作为承载基础，架体的下支臂用来承托待切割的板材工件，上支臂集成了手动压合的锁紧结构，通过侧方的扳动式压杆可以快速实现压头的下压与抬升，下方的T型调节螺杆可以适配不同厚度的板材装夹需求，转动手轮就能调整下支撑面与上压头之间的开口间距，装夹厚度范围可以覆盖日常加工中常见的薄铁皮、铝塑板、亚克力板、

　　小型实木片材等多种材质的工件。设计这套结构的时候，首先考虑的是现场操作的便捷性，没有采用气动、液压等需要外接动力源的压紧方案，纯机械结构的手动操作模式不需要额外布设管线，既可以直接固定在切割机的工作台台面上使用，也可以临时夹持在工作台边缘完成小批量的临时切割作业，适配性更强。架体的开口深度做了针对性的尺寸优化，既保证足够的支撑长度来稳定板材，避免切割时板材悬臂过长产生颤动，又不会因为开口过深导致架体整体过于笨重，方便在不同作业工位之间转移使用。压头的位置做了可微调的设计，针对不同宽度的板材，可以调整压头的接触位置，保证压紧力作用在板材靠近切割线的位置，不会因为压紧点过远导致切割位置板材翘动。安装边界方面，

　　这套结构的底部设置了锁紧固定结构，可以通过T型螺栓配合工作台的T型槽完成固定，也可以通过下方的顶紧螺杆直接夹持在厚度不超过50mm的工作台边缘，不需要对原有切割机工作台做打孔、焊接等改造，安装拆卸都非常方便，不会破坏原有设备的结构完整性。实际使用过程中，操作人员只需要将待切割的板材推入C型架的开口内，对齐预先划好的切割线，扳动侧方的压杆就能快速压紧板材，不需要反复拧动多组螺栓来锁紧，单步操作就能完成装夹，切割完成后扳起压杆就能快速取下工件，相比传统的螺栓压板式装夹，作业效率能提升不少。架体的所有受力部位都做了加厚处理，C型架的转角位置设置了加强筋结构，避免长期压紧作业导致架体开口变形，保证装夹的精度稳定性，

　　压头与板材接触的端面做了防滑处理，增加接触摩擦力，防止切割过程中板材受切割力作用产生滑移。下方的调节螺杆采用梯形螺纹设计，具备良好的自锁性能，调整好开口高度后不会因为作业振动导致间距变化，装夹可靠性更高。这套结构没有复杂的传动部件，日常维护只需要定期在铰接点、螺纹位置涂抹少量润滑脂就能保证长期顺畅使用，故障率极低，非常适合加工场景多样、作业点位灵活的中小型加工场景使用，也可以作为台式切割机、小型锯切设备的配套附属工装来配置，针对小尺寸工件的切割定位需求，比通用型的大型工装夹具更加灵活轻便。
