鞋底盒专用立式压力加工设备结构设计

　　这款设备主要面向制鞋生产环节的鞋底盒压合作业场景，在鞋材加工车间的成型工段承担核心压装工序，区别于通用大吨位压力机，其压合行程、压力阈值完全匹配鞋底盒与鞋身结合的工艺要求，不会出现压力过大导致鞋材变形、压力不足造成粘接脱层的问题。从实际产线布局来看，设备采用立式窄机身设计，占地宽度控制在0.8米以内，深度不超过1米，可直接嵌入现有制鞋流水线的侧边工位，不需要对原有产线做大规模改造，安装时仅需保证地面水平度偏差不超过2mm/m，预留后侧0.3米的检修空间即可完成部署，适配多数中小型制鞋车间的紧凑排布需求。

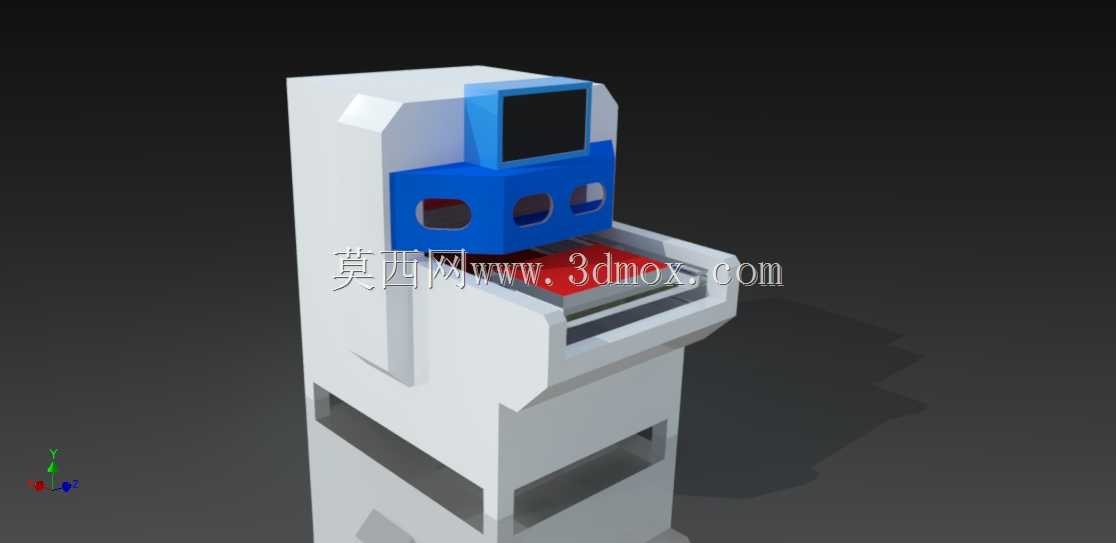

　　设备上部的蓝色操控区域集成了参数设置与状态显示模块，操作面板的倾斜角度经过人体工学优化，操作人员站立作业时视线可自然落在显示屏区域，不需要刻意低头或仰头调整视角，面板上的操作按键排布在伸手可及的范围内，单次参数调整的动作幅度不超过30厘米，可有效降低长时间重复作业的操作疲劳。中部的压合作业区设置了开放式的工件放置台，红色的定位基准区可快速对齐鞋底盒的放置位置，操作人员上下料时不需要复杂的对位操作，单次上下料耗时可控制在2秒以内，压合工位的四周预留了安全防护的安装接口，可根据车间安全管理要求加装光栅防护或者透明防护挡板，避免压合作业过程中肢体误入作业区引发安全事故。

　　从结构设计逻辑来看，机身主体采用一体式焊接框架结构，立柱部分做了加厚处理，可承受压合作业时的反向冲击力，长期运行不会出现机身形变导致的压合面平行度偏差，设备下部预留了电气元件与动力单元的安装腔，走线全部采用内置式排布，不会出现管线外露积尘、被工件剐蹭破损的问题，腔体的检修门设置在设备后侧，日常维护时不需要拆卸机身主体面板，可快速完成动力单元检查、线路紧固等常规维保操作。压合执行机构采用直动式布局，压力输出轴线与工作台面保持垂直，压合头的平行度可通过四角的调节螺栓做微调，保证压合过程中鞋底盒各个位置受力均匀，不会出现局部压不实或者局部过压的问题，针对不同厚度的鞋底盒加工需求，压合行程可在0到150毫米范围内做无级调整，压力输出范围覆盖0.2吨到1吨，可适配EVA、橡胶、TPU等不同材质鞋底盒的压合工艺要求。

　　在实际生产应用中，这款设备可独立完成单工位压合作业，也可通过加装简单的上下料接驳台，与前端的涂胶工位、后端的冷却定型工位做连线运行，设备的控制逻辑预留了外部信号交互接口，不需要额外加装转换模块即可接入产线的集中控制系统，实现整线的联动运行。对比传统的通用压力机，这款设备的压合速度做了针对性优化，空载下行速度可达120mm/s，压合作业段速度自动切换为15mm/s，保压时间可根据工艺要求在0到10秒范围内自由设置，既保证了压合作业的效率，也能避免速度过快冲击导致的工件错位问题。作业台面的高度设置为0.85米，刚好匹配成年操作人员站立作业的舒适操作高度，台面上设置了定位销安装孔，可根据不同规格的鞋底盒快速更换对应的定位工装，换型时间不超过5分钟，适配多品种小批量的制鞋生产需求。设备的整体外罩采用圆角过渡设计，没有尖锐的突出棱角，可避免车间内物料转运过程中剐蹭操作人员或者工件，外罩表面做了防静电喷塑处理，不容易吸附鞋材加工产生的绒毛、灰尘，日常清洁仅需用干布擦拭即可，维护难度较低。
