鞋机鞋头气动熔合粘合加工设备

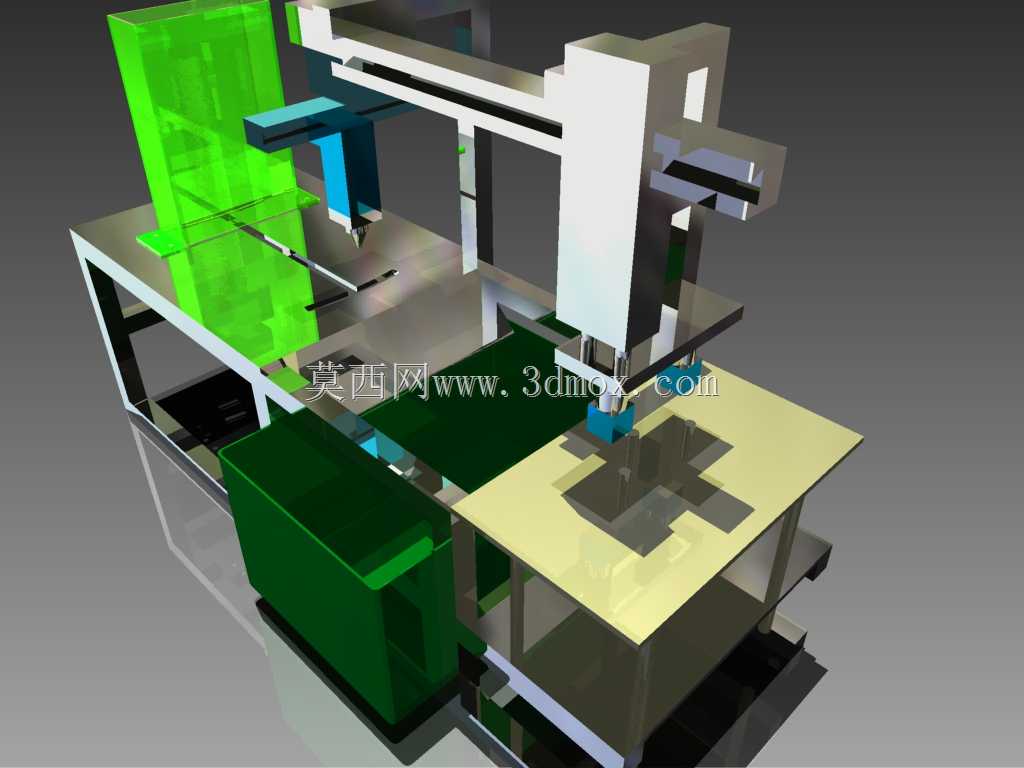

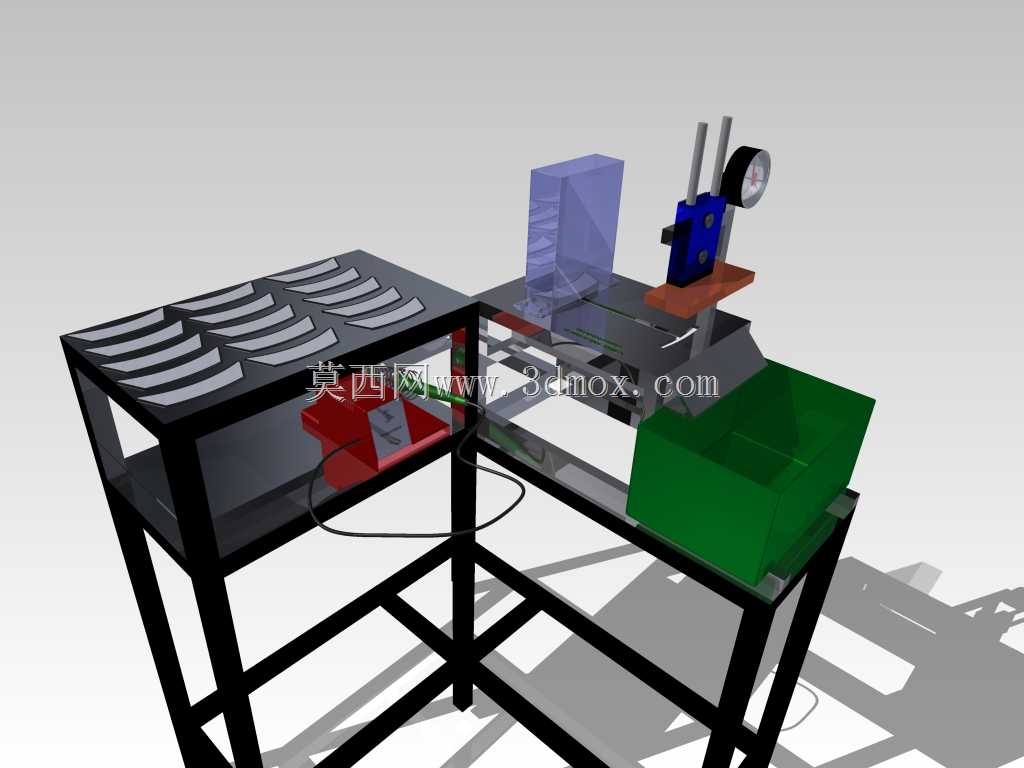

　　这套设备是面向制鞋产线鞋头加工工序开发的专用作业装置，核心解决鞋头部位面料与衬层熔合粘接的工序需求，适配中小规模制鞋车间的鞋头定型粘接工位，替代传统人工刷胶按压的作业模式，降低人工操作的一致性偏差。设备整体采用方管焊接机架作为承载基础，机架下层预留电控与气动元件安装空间，上层台面划分为待加工件摆放区、熔合作业区、成品收纳区三个功能区块，待加工区设置有定位槽阵列，可一次性摆放多组待加工鞋头组件，减少操作人员反复取料的动线长度，成品区直接配置敞口收纳料箱，加工完成的工件可直接推入料箱暂存，减少工序间的转运辅助时间。熔合执行单元采用气动驱动作为动力源，配置带行程限位的压合组件，压头部位设置加热熔合模块，

　　可根据不同鞋材的熔合温度需求调整加热参数，压合行程通过侧边的百分表类行程指示装置实现可视化调节，方便操作人员针对不同厚度的鞋材快速调整压合下行距离，避免压合过度造成鞋材变形或者压合不足导致粘接强度不达标的问题。设计过程中优先考虑工位操作的人机合理性，操作人员站立位正对设备待加工区与作业区的衔接位置，手臂自然伸展即可覆盖取料、放件、启动、取件的全操作范围，无需大幅侧身或者移步，降低长时间作业的疲劳度。设备的气动管路沿机架方管内腔布设，仅在气缸连接部位预留短段外露管路，避免生产过程中管路剐蹭工件或者勾挂操作人员衣物，电控触发元件设置在台面侧方的安全位置，采用双手启动的逻辑设计，避免压合过程中操作人员手部误入作业区造成安全隐患。

　　安装边界方面，设备整体占地尺寸适配常规制鞋车间的标准工位排布，机架底部配置可调脚杯，可适应车间地面不平整的安装条件，调整脚杯高度即可让设备台面保持水平，保证压合工作面的平行度，无需额外制作安装基础，设备到位后连接压缩气源与供电线路即可投入使用，无需复杂的现场安装调试。熔合工位的定位工装采用快换结构设计，针对不同尺码、不同款式的鞋头加工需求，只需更换对应轮廓的定位胎具即可快速切换生产型号，换型时间控制在十分钟以内，适配多款式小批量的制鞋生产模式。料箱采用插接式安装在机架侧方的承托位，无需额外紧固件固定，料箱装满后可直接取下转运至下一道工序，空料箱对准承托位即可放稳使用，减少辅助操作的复杂度。设备的压合压力通过气源处理三联件实现调节，

　　可根据不同粘接面料的工艺要求调整供气压力，进而控制压合力大小，适配皮革、人造革、复合面料等多种鞋材的熔合粘接需求，压合保压时间通过时间继电器实现可调，保证熔合层充分浸润粘接，避免出现开胶问题。从结构建模的角度来看，这套设备的建模过程优先采用自下而上的装配逻辑，先完成方管机架的焊接结构建模，确认各层承载面的高度差与安装孔位，再依次装配台面功能组件、熔合执行单元、气动元件、料箱等附属部件，所有运动部件均预留足够的安全间隙，避免运行过程中出现结构干涉，同时对操作人员易接触的部位做倒圆角处理，去除尖锐边角，符合车间作业设备的安全设计要求。
