工业传动滚子链与配套链轮结构设计

　　在各类需要远距离传递扭矩、对传动比稳定性有一定要求且允许存在少量弹性滑动的工业场景中，链传动结构始终占据着不可替代的位置，从常规的输送线动力传递、机床进给机构动力传输，到摩托车、农用机械的动力输出端，再到各类自动化设备的同步传动工位，这类传动结构都能凭借自身特性适配复杂的工况需求。本次设计的链传动组件，核心围绕常规工业场景下的中等载荷传动需求展开，在结构设计阶段首先明确了适配的工况边界：可适应多粉尘、少量油污的常规车间环境，不需要完全密闭的润滑腔室即可长期稳定运行，相比带传动不会出现长期使用后的打滑丢转问题，相比齿轮传动又不需要严格控制两轴的中心距精度，安装容错空间更大。

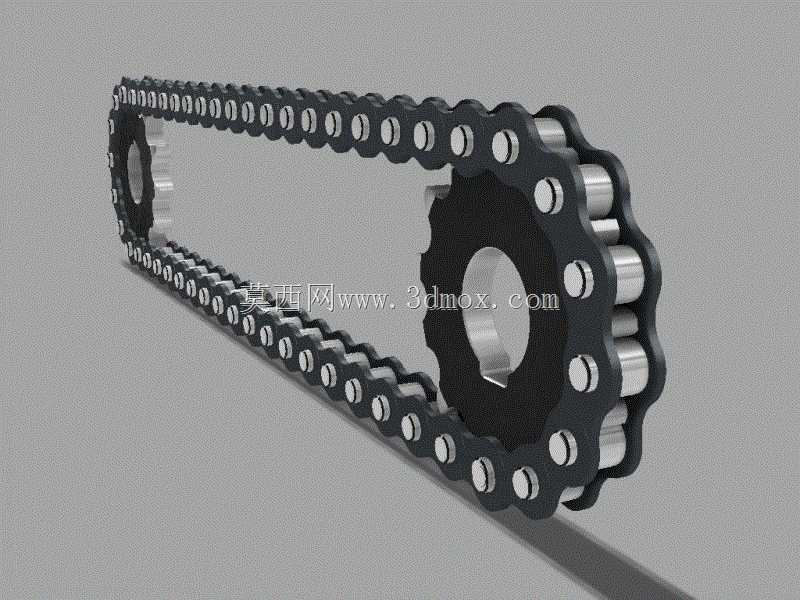

　　从结构细节来看，链条部分采用标准滚子链结构设计，每一节链节由内链板、外链板、销轴、套筒、滚子五个核心零件组成，内链板与套筒采用过盈配合形成固定的内链节单元，外链板与销轴同样采用过盈配合形成外链节单元，销轴与套筒之间为间隙配合，保证链节在绕经链轮时可以灵活转动，滚子则空套在套筒外侧，在与链轮轮齿啮合时可以通过自身转动降低啮合过程中的摩擦磨损，同时能缓冲啮合瞬间的冲击载荷。链板的外形采用8字形结构设计，并非随意的造型选择，而是通过等强度计算优化后的结果，保证链板各个截面的抗拉强度基本一致，同时尽可能降低链节自身的重量，减少高速运行时的惯性冲击。链轮部分的齿形设计符合标准啮合参数，齿廓曲线采用三段圆弧加一段直线的设计形式，保证链条滚子可以顺畅啮入与啮出，不会在啮合过程中出现卡滞、跳齿的问题，链轮的轮毂部分根据适配的轴径设计了标准键槽，可通过平键与传动轴实现周向固定，端面可通过轴端挡片实现轴向定位，安装时不需要额外定制复杂的连接结构。

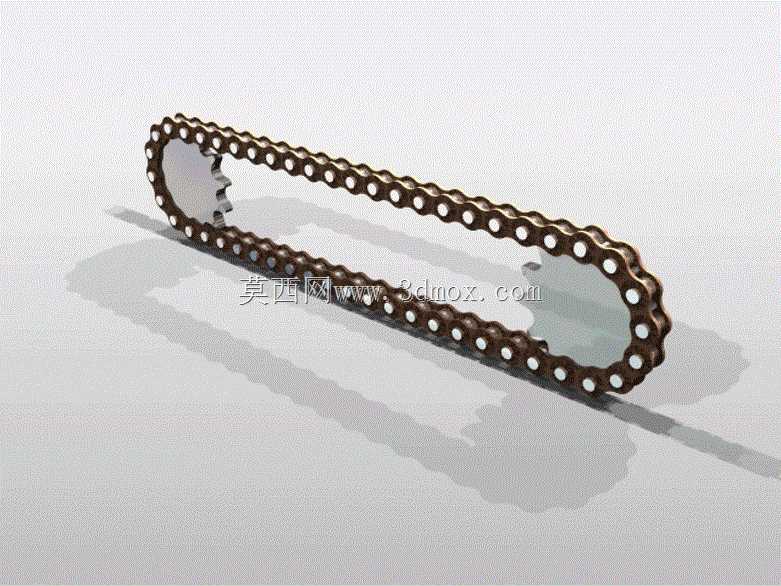

　　在安装边界的尺寸设计上，两链轮的中心距预留了足够的调整空间，常规安装时中心距控制在链条节距的30-50倍区间内，既可以保证链条的松边有合适的垂度，避免运行过程中出现张紧过紧导致的磨损加剧，也不会因为中心距过大出现链条运行过程中的抖动、脱齿问题。链轮的轴向宽度略大于链条的内节内宽，安装时需要保证两链轮的端面共面度误差控制在允许范围内，避免出现链条单侧偏磨的问题。在实际设备选型应用中，这类链传动结构可以根据传递的扭矩大小、运行速度、传动比需求选择对应的节距与排数，单排结构可适配中等载荷的常规传动场景，多排结构则可传递更大的扭矩，适用于重载输送、重型设备动力传输的场景。

　　设计过程中还充分考虑了长期运行的维护需求，链条的各个铰接位置预留了润滑脂存储间隙，日常维护时可以直接在链条松边加注润滑脂，润滑脂会随着链条的转动进入销轴与套筒的配合间隙内，降低铰接位置的磨损速率，延长整体结构的使用寿命。链轮的齿部经过参数优化，即使在长期运行出现少量磨损后，依然可以保证与链条的正常啮合，不会因为少量磨损就立刻出现传动失效的问题，降低了设备运维的备件更换频率。在实际应用场景中，这类链传动结构不需要像齿轮传动那样设计完全封闭的箱体，也不需要像带传动那样频繁调整张紧力更换磨损的带体，在输送设备、农业机械、工程设备、轻工机械等领域都有极高的应用普及率，尤其是在两传动轴中心距较大、环境存在一定粉尘、温度波动范围较大的工况下，链传动的适配性远优于其他传动形式。
