树莓派多HAT堆叠扩展连接板结构

　　在嵌入式硬件开发、小型物联网节点搭建、家庭自动化控制终端部署以及工业边缘数据采集单元的组装过程中，经常会遇到单块树莓派主板需要同时接入多个功能HAT板卡的需求——常见的场景包括同时挂载温湿度采集板、继电器输出板、通讯转换板、显示驱动板等功能模块，常规单HAT直插的安装方式仅能挂载一块扩展板，无法满足多模块同时接入的使用需求，这类多HAT堆叠扩展连接板就是为解决这一实际工程问题设计的硬件连接结构。

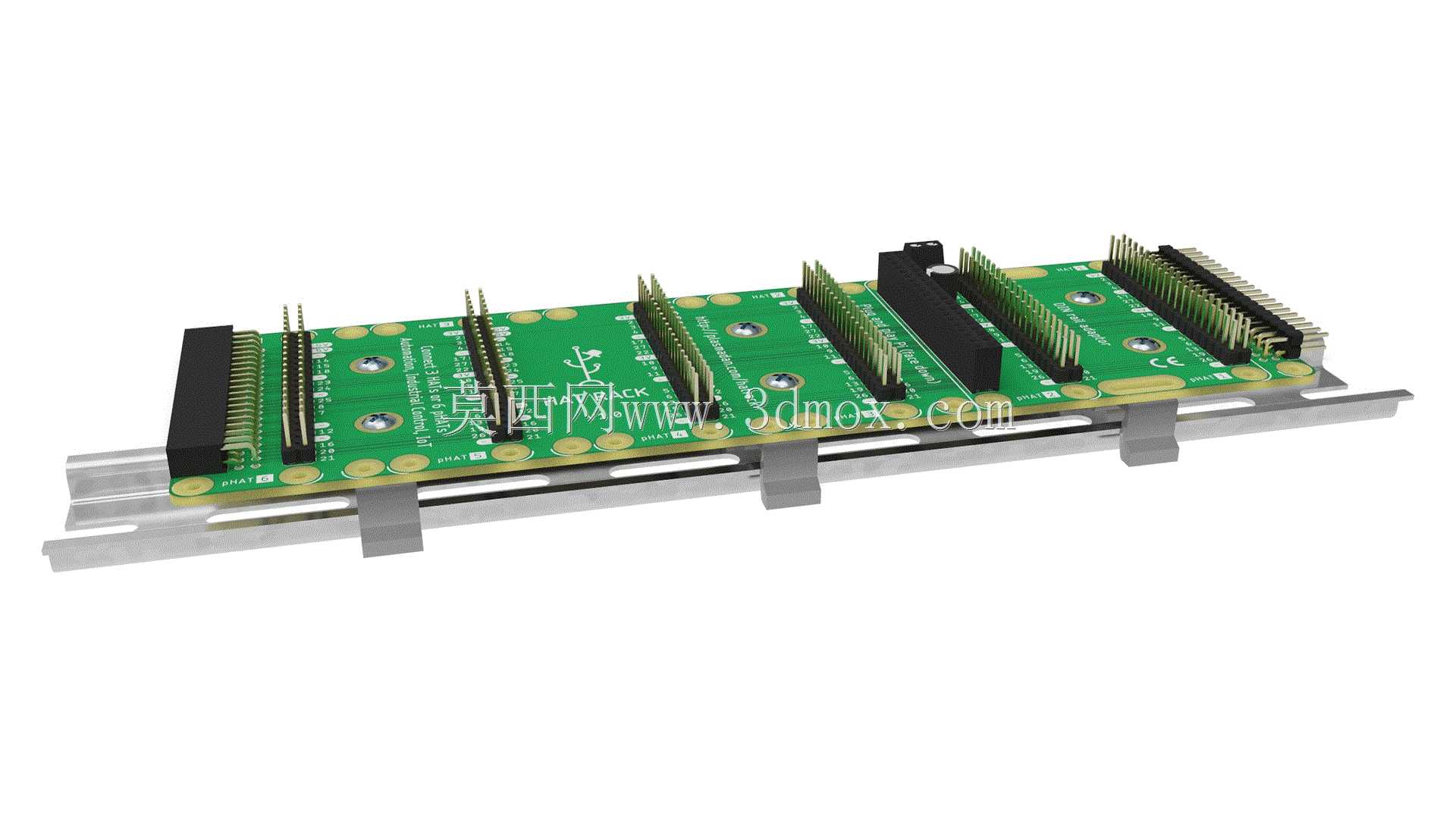

　　从实际使用的功能逻辑来看，该板卡采用PCB作为结构与信号传输载体，板上设置多组与树莓派原生40Pin GPIO接口定义完全匹配的母座插槽，每一组插槽都对应一路独立的HAT板卡安装位，能够将树莓派主板引出的GPIO信号、供电信号同步分配到每一个插槽对应的HAT板卡上，实现单主控下多块功能HAT的并行挂载，无需额外焊接飞线或者外接杜邦线转接，大幅降低多模块系统的接线复杂度，减少接线松动带来的系统故障概率。

　　设计过程中，首先要保证所有插槽的引脚定义与树莓派官方HAT规范完全一致，避免引脚错位导致的板卡烧毁或者功能异常；板上预留的固定孔位完全匹配树莓派主板以及标准HAT板的安装孔距，能够通过铜柱将堆叠的多块板卡逐层固定，保证整体结构的机械强度，避免运输或者使用过程中板卡晃动导致的接触不良。板体边缘设置的金手指连接端，能够直接与树莓派主板的GPIO排针实现可靠插接，无需额外连接线材，插接后整体结构与树莓派主板保持平行堆叠，不会额外占用过多的安装空间，适配常规的嵌入式设备安装外壳的内部尺寸边界。

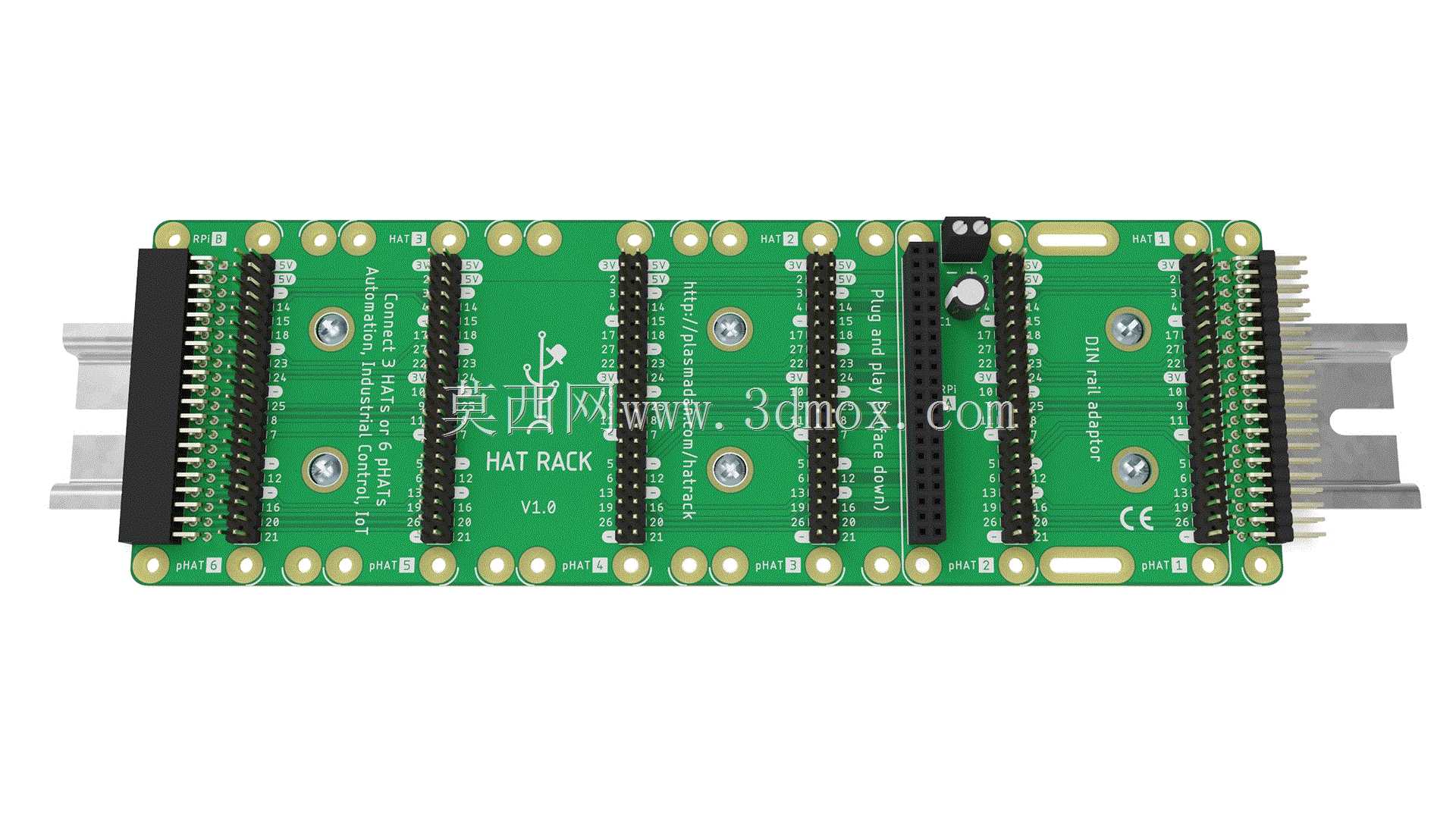

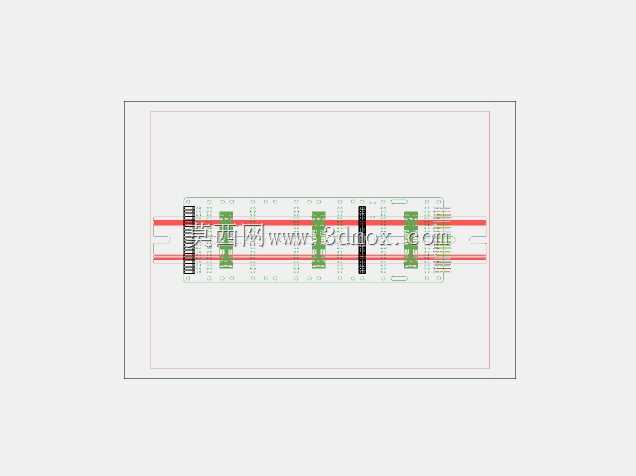

　　在结构布局上，多组插槽沿板体长边方向等距排布，相邻插槽之间预留足够的间距，能够容纳不同厚度的HAT板卡安装，避免板卡之间互相干涉；板上设置的定位标识清晰标注了每一路插槽的引脚序号以及安装方向，能够避免组装过程中HAT板反插导致的硬件损坏。板体表面做沉金处理，提升触点的抗氧化能力与导电性能，保证长期使用过程中信号传输的稳定性，供电回路做了加宽铜箔处理，能够承载多块HAT板同时工作时的总电流，避免供电线路压降过大导致的板卡工作异常。

　　实际安装过程中，只需要将该扩展板的连接端对准树莓派的GPIO排针垂直压下完成固定，之后就可以根据项目的功能需求，将不同功能的HAT板卡依次插入对应的插槽，通过铜柱将各层板卡锁紧固定即可完成组装，组装完成的整体结构紧凑，接线整洁，非常适合在空间受限的嵌入式控制箱、小型物联网网关、桌面级自动化控制终端中使用，能够大幅简化多模块系统的组装流程，提升硬件系统的可靠性。针对工业场景的使用需求，板体选用阻燃级PCB基材，能够满足工业现场的温湿度环境使用要求，板上预留的固定安装位既可以配合铜柱实现层叠固定，也可以通过螺丝将整体结构固定在设备内部的安装导轨或者安装板上，适配不同的安装场景。
