黑色塑料仪表调节控制旋钮结构

　　日常接触各类工业测控面板、民用音频设备、实验仪器操作台时，这类黑色塑料旋钮是出现频率极高的操作部件，很多刚入行的结构设计人员容易把它当成简单的装饰件处理，实际落地生产和装配时才会发现，这个小零件的细节设计直接影响整台设备的操作手感、长期可靠性甚至面板防护等级。

　　从实际使用场景来看，这类旋钮主要覆盖三大类应用：第一类是工业现场的测控仪表面板，用来调节电位器设定参数阈值、切换信号量程，这类场景下操作人员往往戴着手套操作，对旋钮的防滑性、旋转阻尼稳定性要求很高；第二类是民用及专业音频设备，用来调节音量、增益、均衡参数，这类场景要求旋钮旋转时无虚位、档位反馈清晰，长期旋转不出现松垮打滑；第三类是小型实验仪器、教学设备的操作面板，用来调节输出电压、转速等参数，这类场景对旋钮的安装便捷性、成本控制有明确要求。

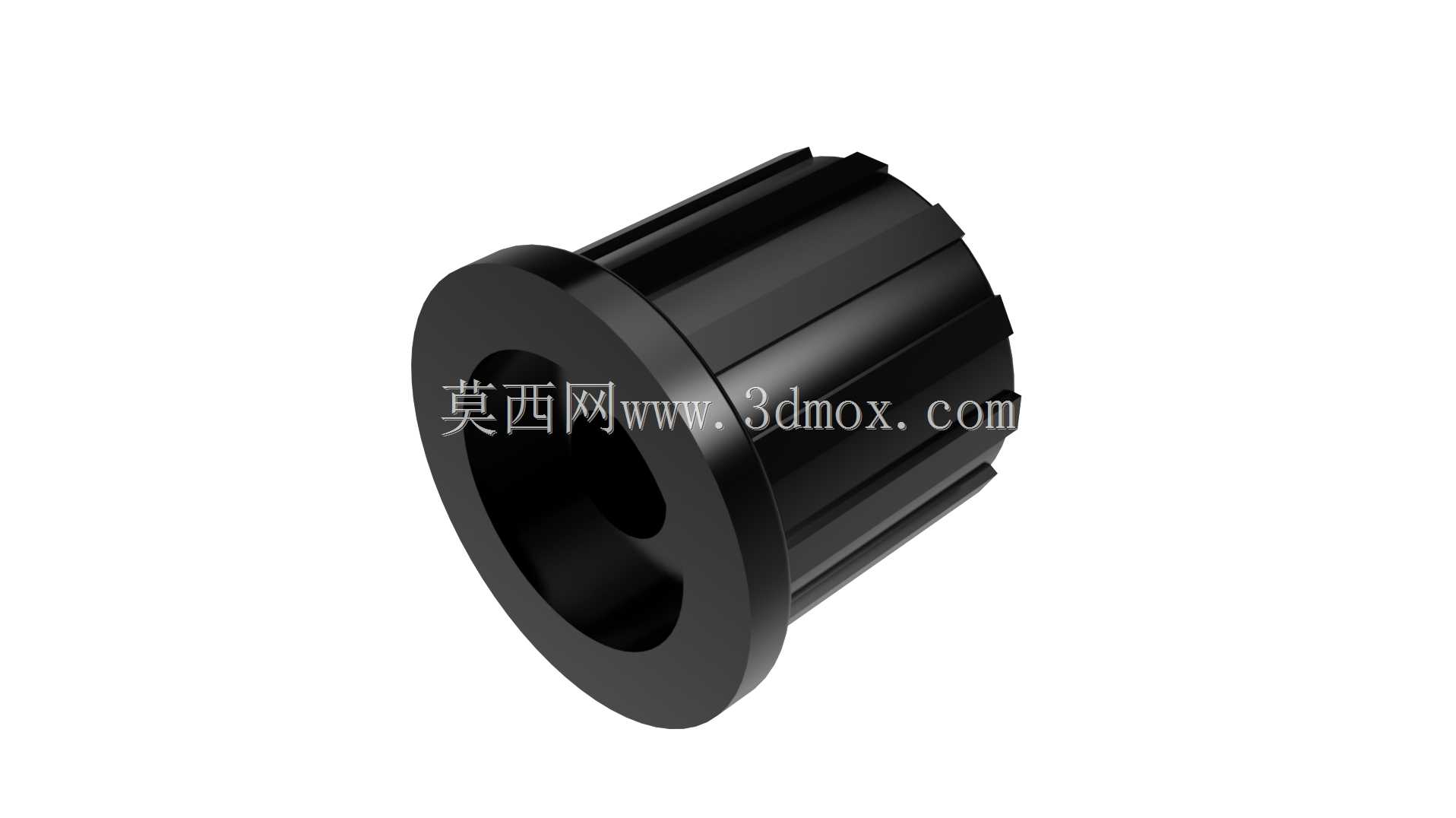

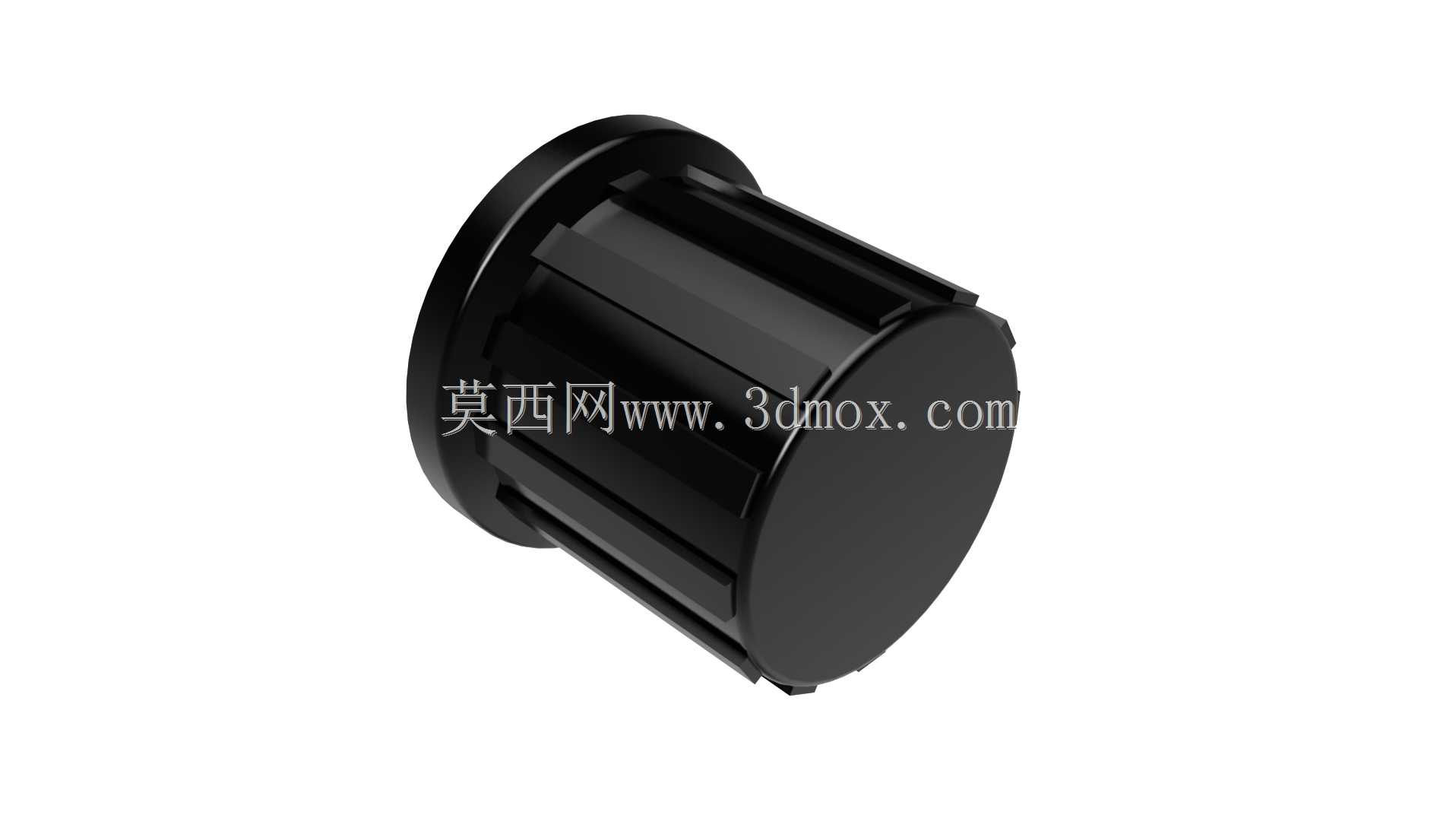

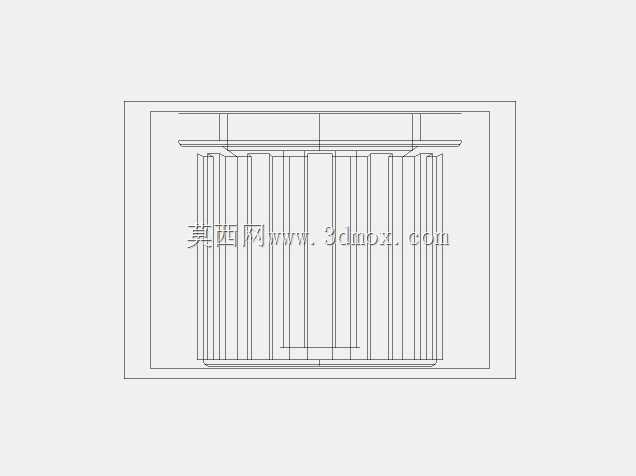

　　从功能特性上看，这个旋钮采用全黑色硬质塑料注塑成型，外圆周做了等距分布的轴向防滑棱，不是光滑圆柱面，戴薄劳保手套操作时也能稳稳施力，不会出现打滑转不动的情况。旋钮的轴向结构分为三个功能段：最外侧是直径更大的限位法兰盘，装配后法兰盘紧贴仪表面板外侧，既可以遮挡面板上的安装孔缝隙，避免灰尘、飞溅液体从安装位进入设备内部，也能作为旋转时的轴向定位，防止旋钮被过度按压推到面板内侧。中间段是握持操作的主体，防滑棱就分布在这个区段，棱边做了微小的圆角过渡，不会硌手，长时间操作也不会磨伤手指。最内侧是和电位器转轴配合的连接段，内部做了和标准D型转轴匹配的安装孔，不需要额外的粘接或者螺丝固定，对准转轴压入就能完成装配，装配效率很高，同时D型孔的平面结构可以完全传递扭矩，旋转时不会出现孔轴相对滑动的问题。

　　设计这类旋钮的时候，首先要匹配对应电位器或者编码器的转轴尺寸，常规这类小型旋钮适配的是直径6mm的D型转轴，安装孔的公差要控制在合理范围，过紧会导致装配时压入力太大，甚至压裂塑料本体，过松会导致使用一段时间后出现松旷，旋转时手感发飘。防滑棱的设计也有讲究，棱的高度不能太高，否则注塑时容易出现缩水缺陷，棱的数量要匹配常用的旋转操作力矩，棱数太少防滑效果差，棱数太多会导致模具加工难度上升，注塑时排气不良容易出现缺料。法兰盘的直径要比操作段大2-3mm，既能起到限位和遮挡缝隙的作用，也不会因为直径太大占用面板上过多的安装空间，影响周边其他按键或者接口的布局。旋钮的轴向总长度要匹配面板的厚度，内侧连接段的长度要保证压入后能完全覆盖转轴的配合长度，不会出现转轴插入深度不足导致的连接松动，同时也不能太长，避免和面板内侧的电位器本体或者其他电路板元件产生干涉。

　　安装边界方面，这类旋钮属于面板外露操作件，面板上需要开对应的圆形安装过孔，过孔直径比旋钮连接段外径大0.5-1mm即可，间隙过大会导致旋钮晃动，间隙过小会导致旋钮旋转时和孔壁摩擦，增加旋转阻力。安装时要保证旋钮压入后，法兰盘和面板表面保留0.1-0.2mm的微小间隙，不要完全压死，否则旋转时法兰盘和面板摩擦会产生异响，还会加快塑料件的磨损。如果是用在有防泼溅要求的设备面板上，可以在法兰盘和面板之间加装薄的橡胶垫片，既可以填补间隙提升防护能力，也能增加旋转阻尼，让操作手感更沉稳。

　　很多新手建模的时候容易忽略塑料件的拔模角度，这个旋钮的所有轴向侧壁都要做1-1.5度的拔模斜度，包括防滑棱的侧面、安装孔的内壁，否则注塑脱模的时候容易出现刮伤、顶白的缺陷，影响成品外观和装配精度。另外塑料件的壁厚要尽量均匀，这个旋钮的主体壁厚控制在2mm左右，法兰盘位置因为直径更大，壁厚不要超过主体壁厚的1.5倍，避免注塑时出现缩水凹痕，影响外观质量。
