100mm棕色PVC管道重力式出风口翻板构件

　　在民用建筑通风、厨卫排气、小型工业排风系统的末端布设环节，管道出口的防倒灌构件一直是容易被忽略但直接影响使用体验的细节，这款适配100mm内径PVC管道的棕色重力翻板构件，正是针对这类场景做的结构优化设计。日常做通风系统三维布管时，很多设计师习惯直接套用标准管道模型，忽略出口端的止回、防风部件，等到现场安装阶段才发现，室外风压变化时容易出现气流倒灌，夹带灰尘、蚊虫甚至室外异味进入室内，尤其是厨卫的排气管道，倒灌问题会直接影响室内空气质量，这款翻板构件的核心作用，就是在管道出口端形成单向导通的气流屏障。

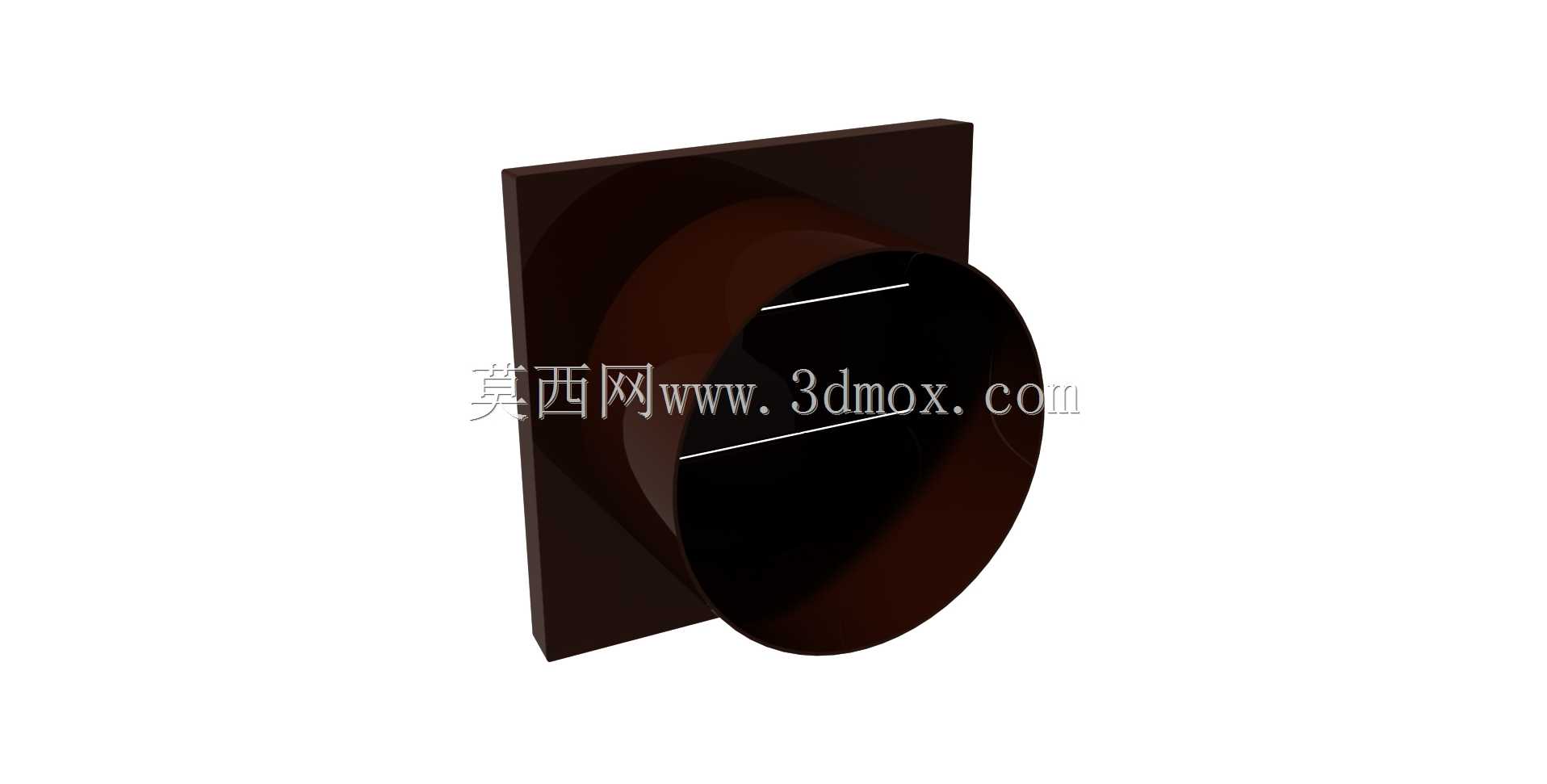

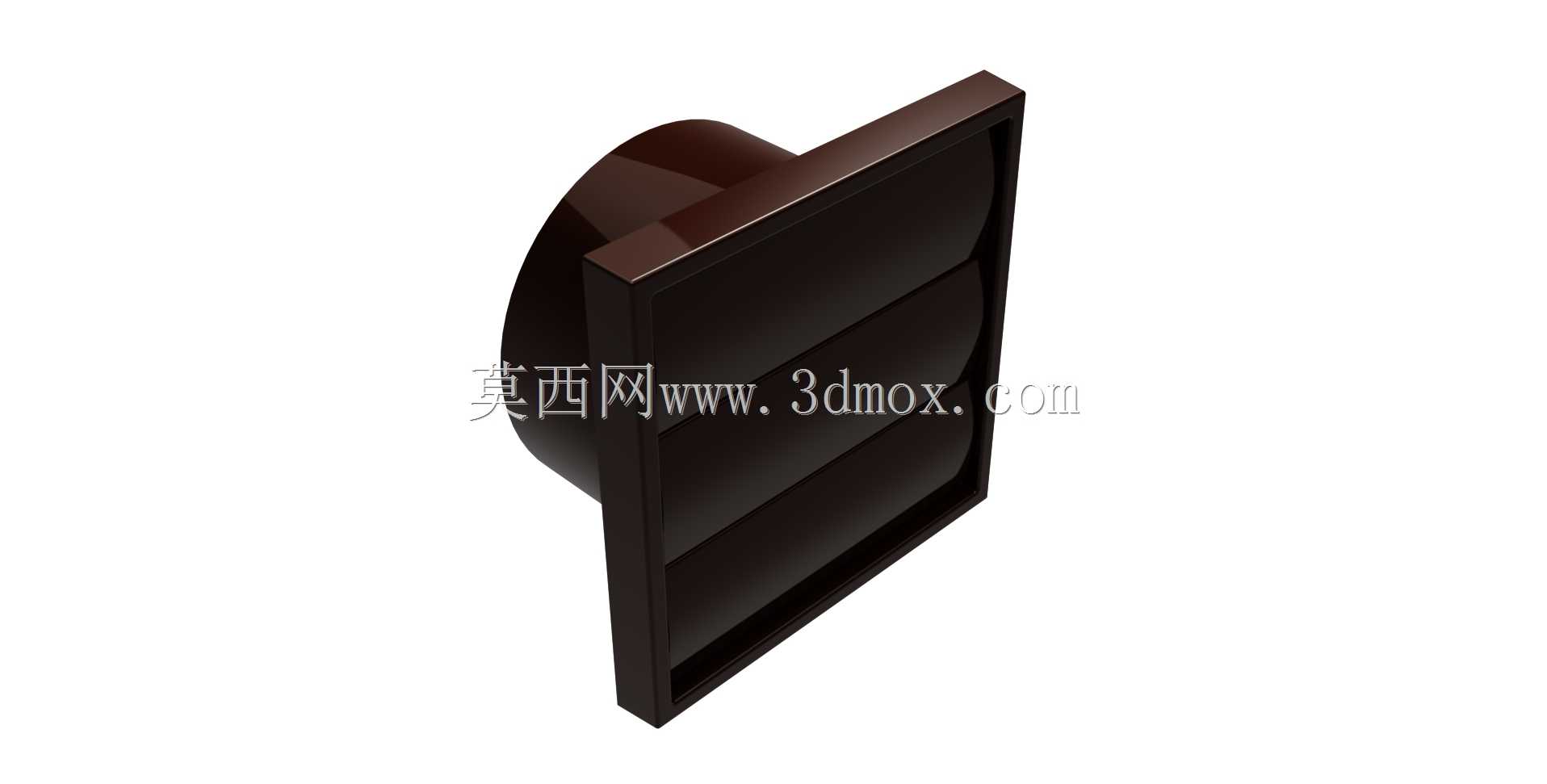

　　从结构设计逻辑来看，这款构件没有采用复杂的弹簧复位、电动启闭结构，完全依靠翻板自身重力实现闭合，这种设计的优势非常明显：首先是无额外易损件，不需要考虑弹簧锈蚀、电机故障的维护问题，适配长期暴露在室外或墙体夹层内的安装环境，使用寿命远高于带活动复位元件的同类产品。构件的安装端做了适配标准100mm内径PVC管的承插结构，现场安装时不需要额外定制转接头，直接插入管道端部即可完成初步定位，配合常规的PVC粘接剂或者密封胶就能实现接缝密封，安装效率很高。外露的方形面板做了平直的贴合边，安装后能紧贴墙面，不会出现突出墙面过多或者缝隙不均的问题，棕色的外观配色也能适配多数外墙涂料、深色饰面的装修风格，不需要额外做表面遮盖处理。

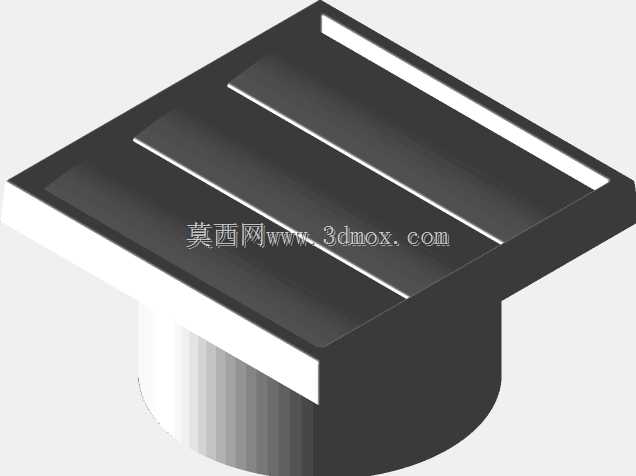

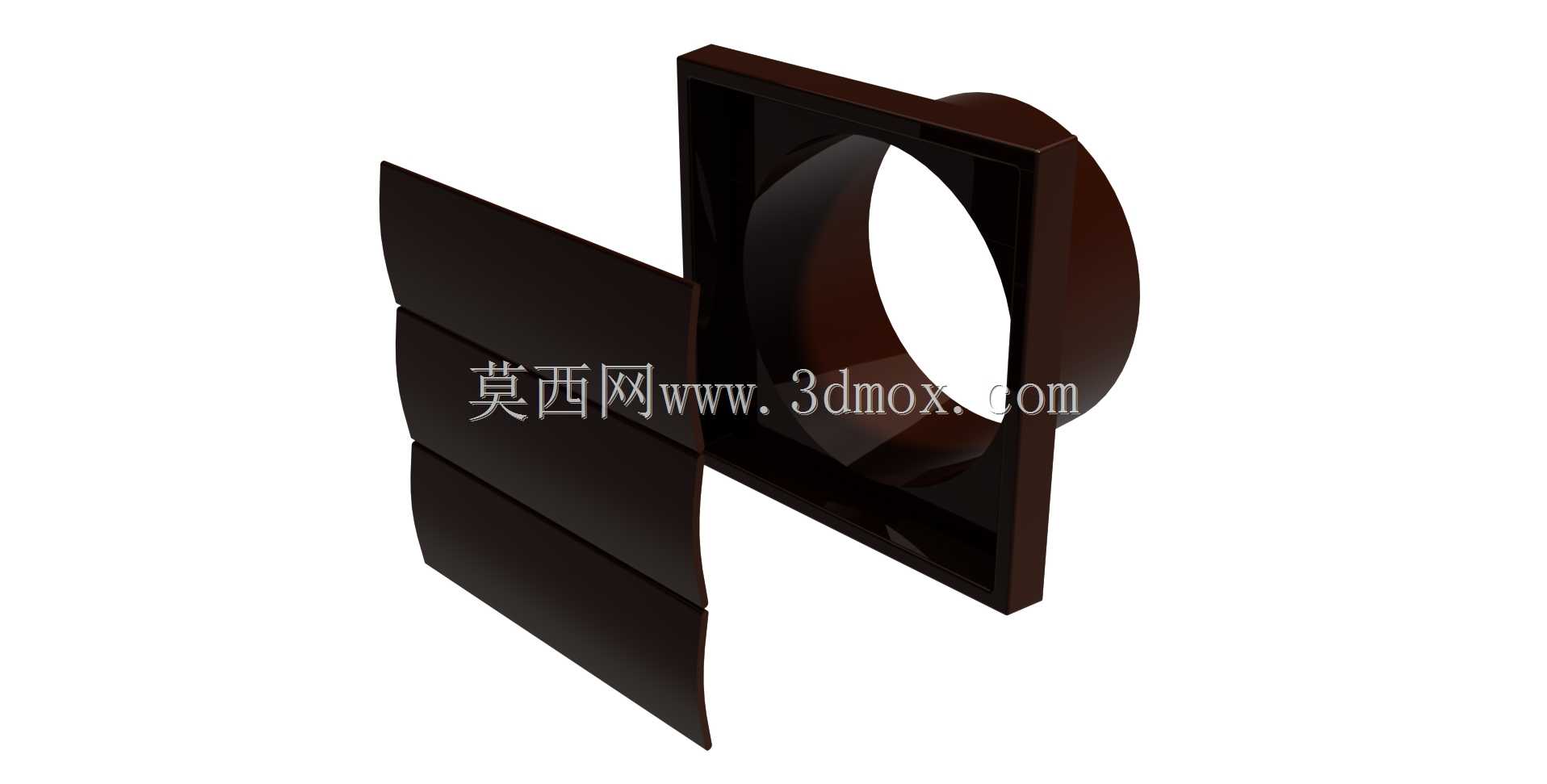

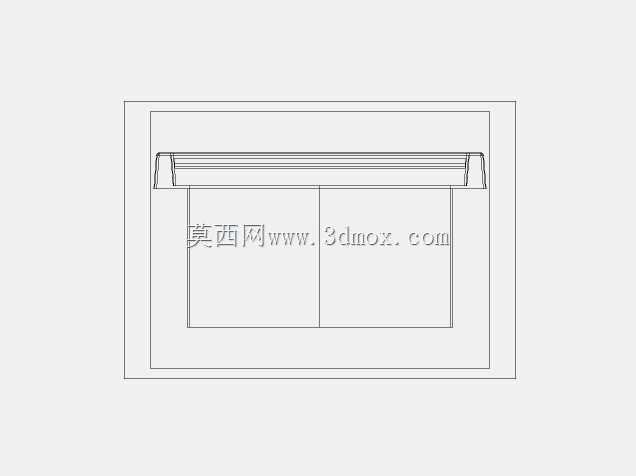

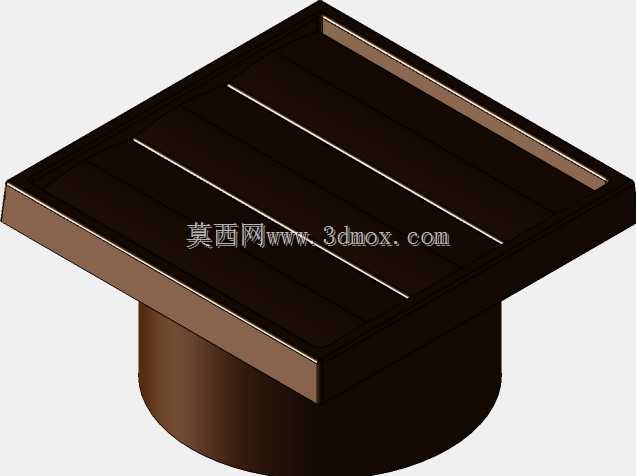

　　翻板部分采用独立分体式的襟翼结构，每一片翻板都可以独立绕转轴转动，这种设计相比整板式的翻板有两个实际优势：一是排气时气流可以根据风压大小推开对应开度的翻板区域，小风量排气时不需要克服整块翻板的重力，排气阻力更小，不会出现管道内憋压的问题；二是如果某一片翻板被异物卡滞，其余翻板依然可以正常工作，不会出现整个构件完全失效的情况。做三维建模时，这个构件的尺寸边界需要特别注意：承插端的外径严格匹配100mmPVC管的内径公差，插入深度控制在常规管件的标准承插深度范围内，不会因为插入过深挤占管道内部的通流面积，也不会因为插入过浅导致连接强度不足；方形面板的外轮廓尺寸做了合理外延，既能够完全遮盖管道穿墙后的洞口边缘，又不会因为尺寸过大影响周边其他管线或者饰面的安装。

　　在实际工程选型中，这类重力翻板构件多用于卫生间排气扇出口、厨房油烟机辅助排气口、新风系统的室外排风端、小型设备的散热排风口等位置，因为没有金属零件，整体采用PVC材质成型，耐潮湿、耐常见的大气腐蚀，不需要做额外的防腐处理，在南方高湿地区或者沿海盐雾环境下也能长期使用。建模过程中需要注意转轴部分的配合间隙，既要保证翻板转动灵活，不会因为温度变化出现热胀卡滞，又要控制间隙大小，避免闭合时缝隙过大影响防倒灌效果；翻板的重心位置经过反复调整，自然状态下能够保持完全闭合，当管道内排气风压达到常规排气扇的出口风压时，就能顺利推开翻板排气，风压消失后翻板依靠自重快速回落闭合，不会出现翻板无法完全闭合或者开启阻力过大的问题。

　　很多设计人员在做管道系统建模时，往往只关注管道本身的走向、管径、坡度参数，忽略末端配件的结构细节，导致后期出具安装图纸时，末端构件的安装空间预留不足，或者选型的构件和管道不匹配，这款翻板构件的三维模型完全按照实物测量尺寸构建，安装边界、配合尺寸都和实际产品一致，在做整体通风系统装配时，可以直接调取使用，不需要反复调整尺寸，能够有效提升建模效率，也能避免后期施工时出现的适配问题。构件的整体流道做了顺滑过渡，没有突兀的直角结构，气流通过时的局部阻力很小，不会产生额外的风噪，对于对噪音控制有要求的住宅、酒店类项目，这个细节设计能够有效提升使用体验。
