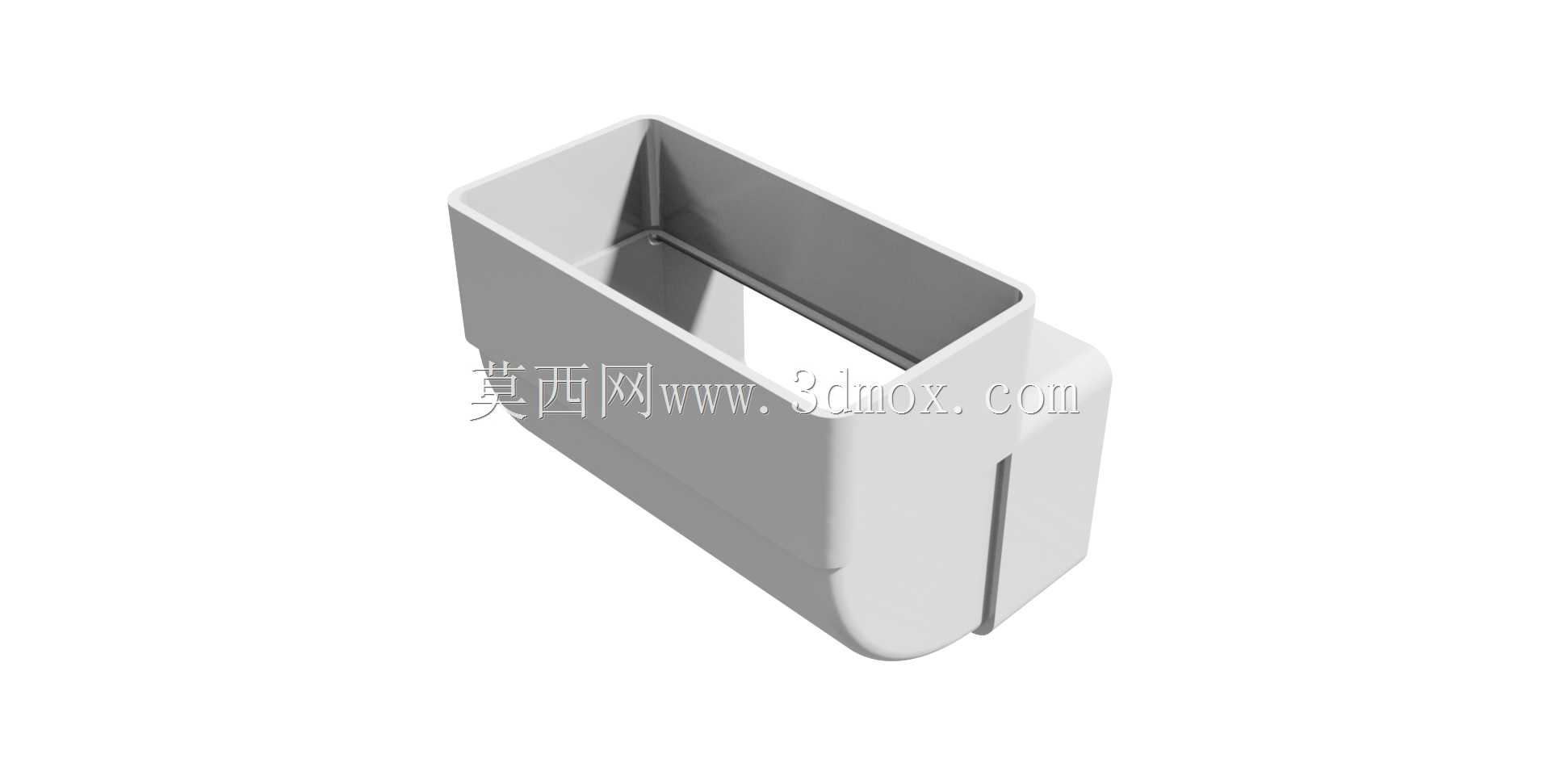

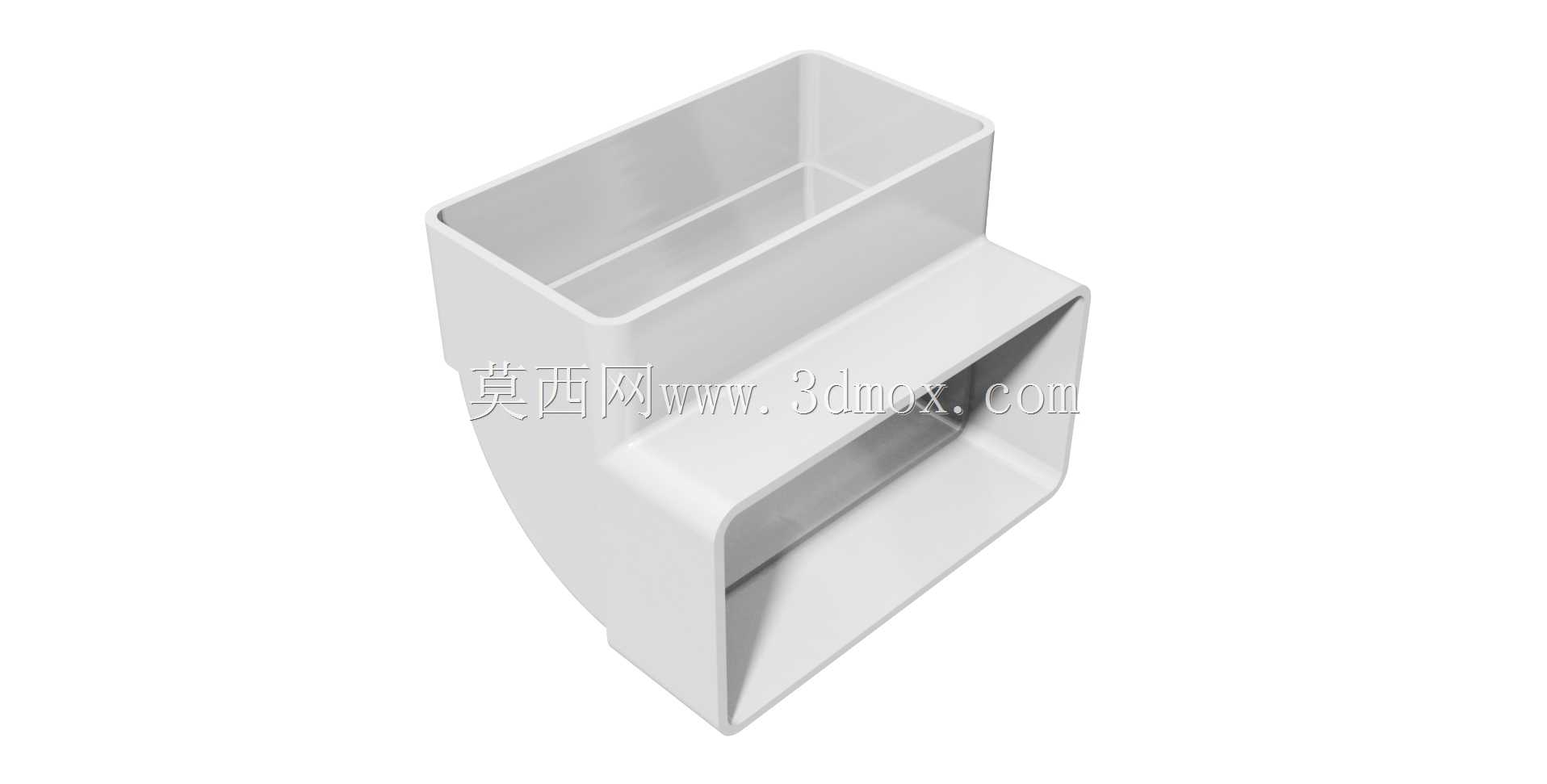

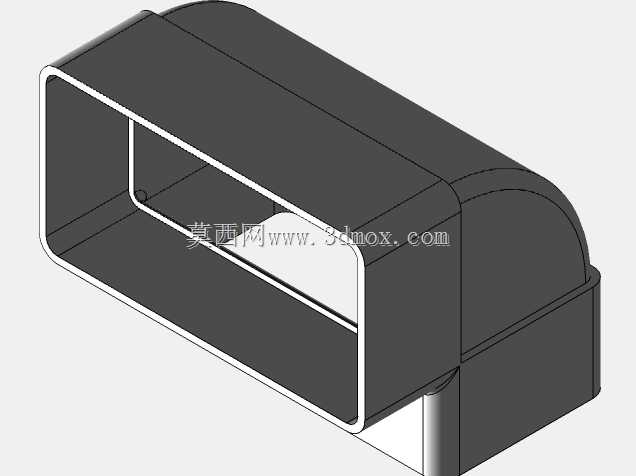

100×54mm规格PVC矩形90度平弯头

　　在民用建筑新风系统、家装扁管通风、狭小空间管路排布的场景里，矩形截面的PVC风道弯头一直是管路转向环节的核心适配部件，这款100×54mm规格的平90度弯头，正是针对扁平管路的直角转向需求开发的实体建模成果。很多现场施工的场景里，受吊顶高度、墙面预埋槽深度、设备安装预留空间的限制，圆形风管无法完成贴顶、贴墙的紧凑排布，尤其是在过梁、穿柜体夹层、沿踢脚线走管的工况下，矩形扁管的空间利用率远高于同截面积的圆形管道，而配套的90度弯头作为转向连接件，其尺寸精度、过渡顺滑度直接决定了整个管路的风阻表现与安装适配性。

　　这款弯头的两个对接端口均采用标准100×54mm的矩形截面，端口做了等壁厚直边段设计，直边段长度预留了足够的涂胶、套接余量，安装时可直接与同规格的矩形PVC直管承插连接，无需额外加工过渡接头。弯头的转角部分采用等曲率圆弧过渡设计，没有直角突变的流道结构，气流在转向过程中不会产生明显的涡流区，能有效降低局部风阻，减少通风系统的动力损耗，避免转角处积尘、凝露的问题。建模过程中完全参照实物测量的尺寸参数还原，壁厚均匀性、端口平面度、转角处的圆角半径都严格匹配实际注塑产品的成型特征，没有出现建模常见的壁厚突变、曲面褶皱、端口错位的问题，可直接用于管路系统的装配干涉检查、施工排布模拟。

　　从安装边界来看，这款弯头的两个端口分别朝向互相垂直的两个水平方向，属于平转向结构，不同于上下翻弯的竖向弯头，安装完成后整体占用的竖向高度仅为54mm，刚好适配薄型吊顶、地面找平层内的暗埋管路需求，在住宅新风系统的末端支管排布、壁挂式新风设备的出风管路连接、柜体嵌入式通风设备的风道转向场景中，能最大限度压缩管路占用的空间，避免出现吊顶高度过低、管路外露影响装修效果的问题。建模时还考虑了实际安装的公差余量，端口的内截面尺寸预留了合理的承插间隙，模拟装配时不会出现与同规格直管无法套接、间隙过大漏风的问题，转角处的外轮廓做了微小的脱模斜度处理，完全符合PVC注塑管件的实际生产工艺特征，不是理想化的无斜度直角模型，用于工程模拟时能更贴近真实安装效果。

　　在狭小空间的管路规划场景中，这类扁管弯头的尺寸精度尤为重要，很多施工场景里管路周边就是龙骨、电线管、给排水管等其他管线，弯头的外轮廓尺寸如果偏差过大，很容易出现安装时与其他构件碰撞、无法就位的问题，这款模型还原了实物的真实外轮廓尺寸，包括转角处的外圆弧半径、端口直边段的外凸尺寸都与实物一致，在做BIM管线综合排布、施工方案预演时，可以直接调用模型进行碰撞检查，提前预判安装冲突，减少现场施工的改管工作量。流道部分的内曲面完全顺滑过渡，没有建模残留的折线、凸起，在做流体仿真分析时，能准确模拟气流通过弯头时的压力损失、流速分布，为整个通风系统的风机选型、风量核算提供准确的模型依据。不同于通用的参数化弯头模型，这款模型完全基于实物测量数据构建，所有尺寸都对应实际量产的PVC管件规格，不需要二次修改尺寸就能直接用于对应规格管路的设计工作，对于从事家装通风设计、新风系统方案排布、塑料管路产品开发的工程师来说，能大幅减少重复建模的工作量，提升设计阶段的排布效率与方案准确性。
