壁橱挂杆固定支撑法兰结构件

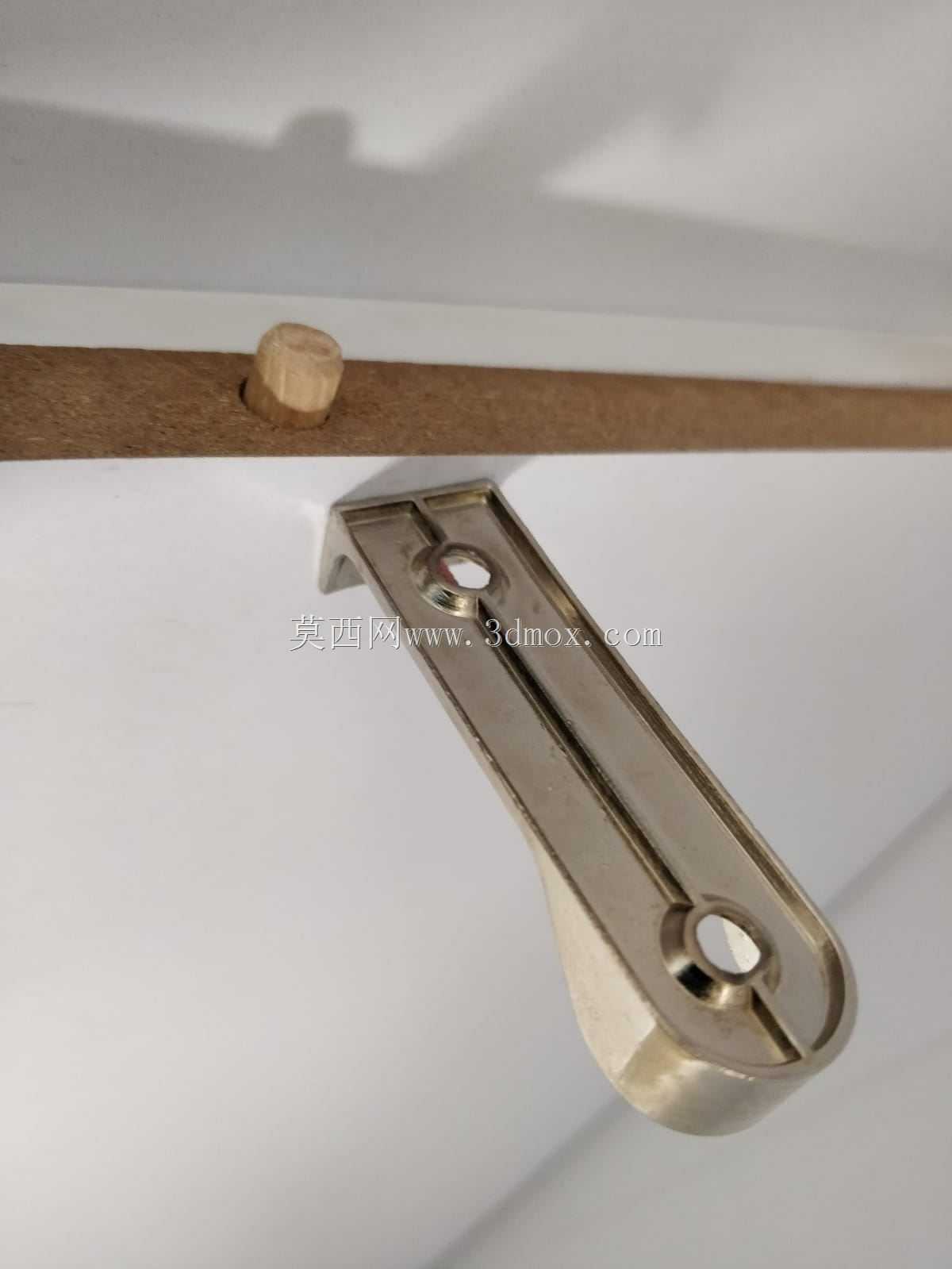

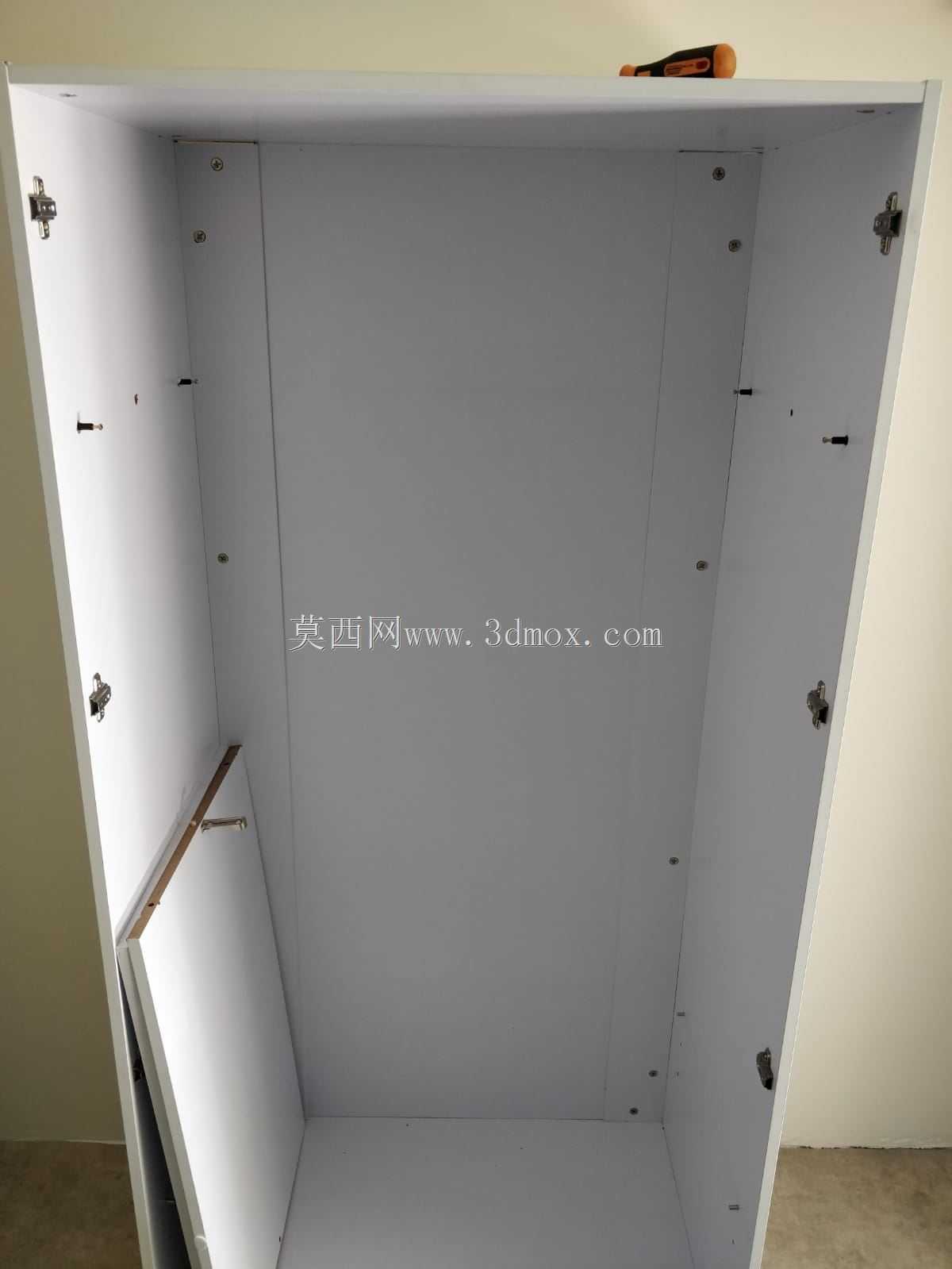

　　这款壁橱杆法兰属于家居收纳系统里的小型支撑连接件，日常主要用在定制衣柜、壁柜、嵌入式储物柜的内部挂衣杆两端，承担挂杆的定位与承重作用，避免挂杆因长期悬挂衣物出现下坠、移位甚至脱落的问题。从实际使用场景来看，这类法兰件多适配圆形金属挂杆，安装位置通常在壁橱内侧的左右立板上，安装完成后挂杆两端嵌入法兰的承托槽内，不需要额外的焊接或者复杂粘接，普通家装工人甚至具备动手能力的用户都能完成装配。

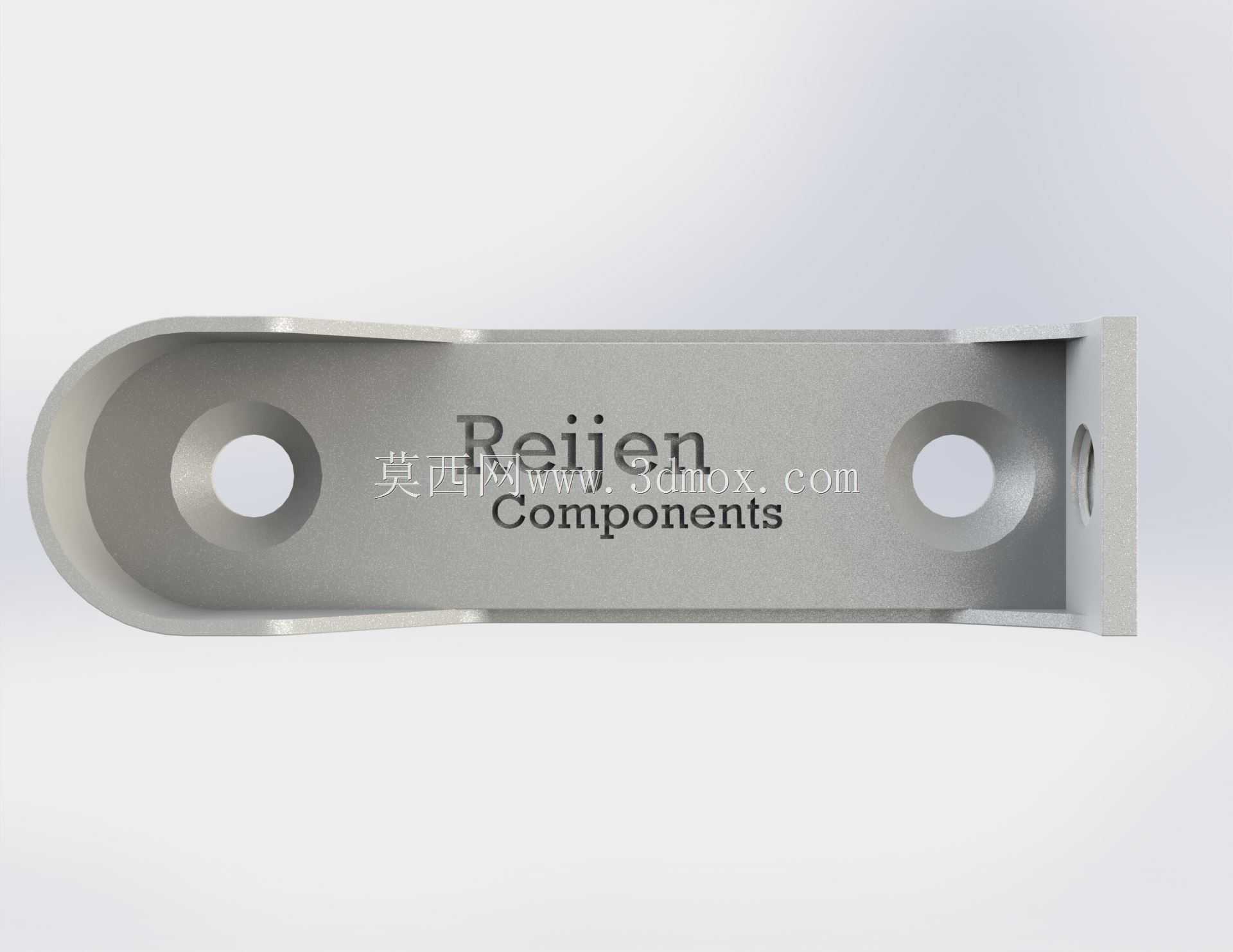

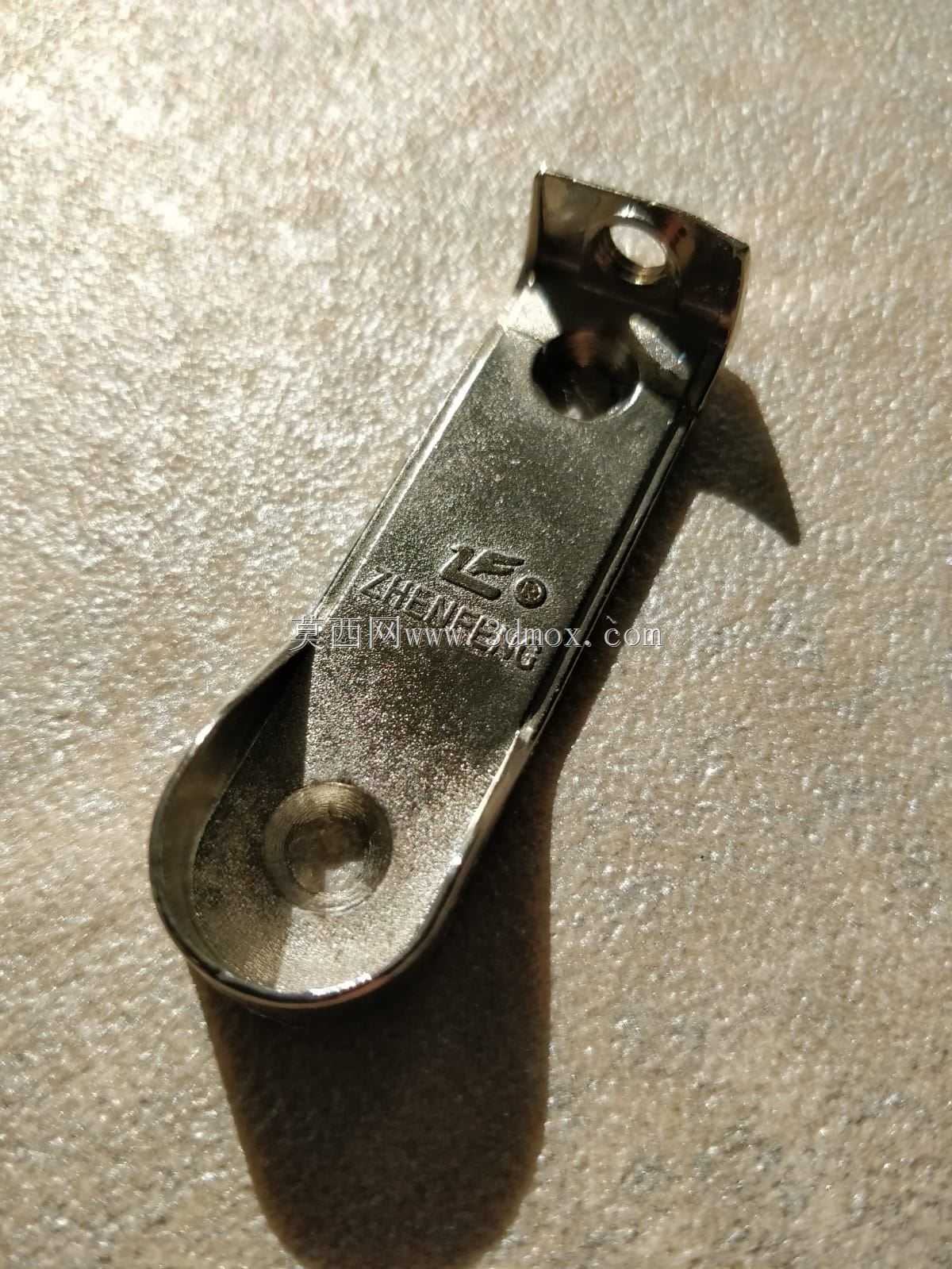

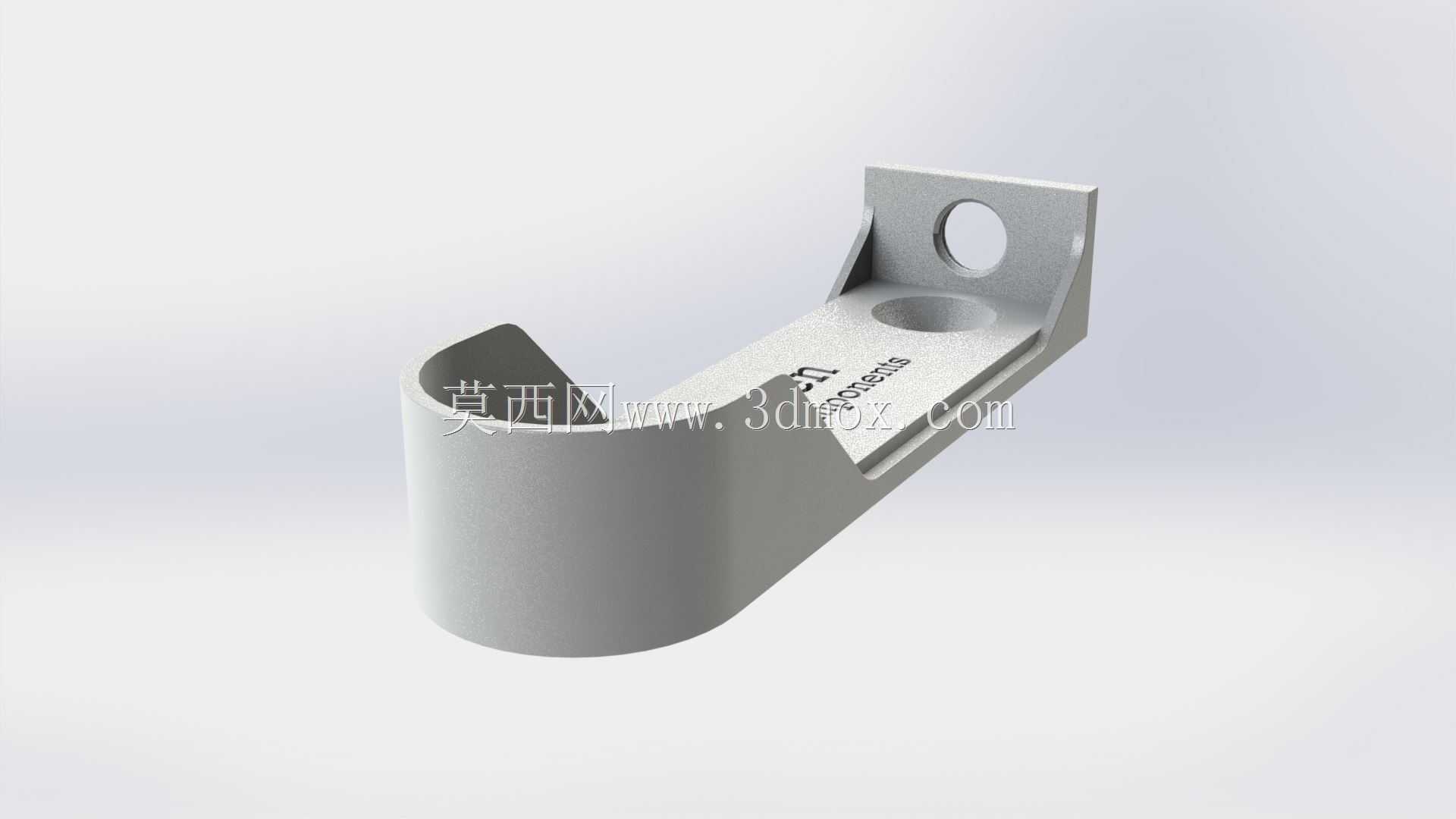

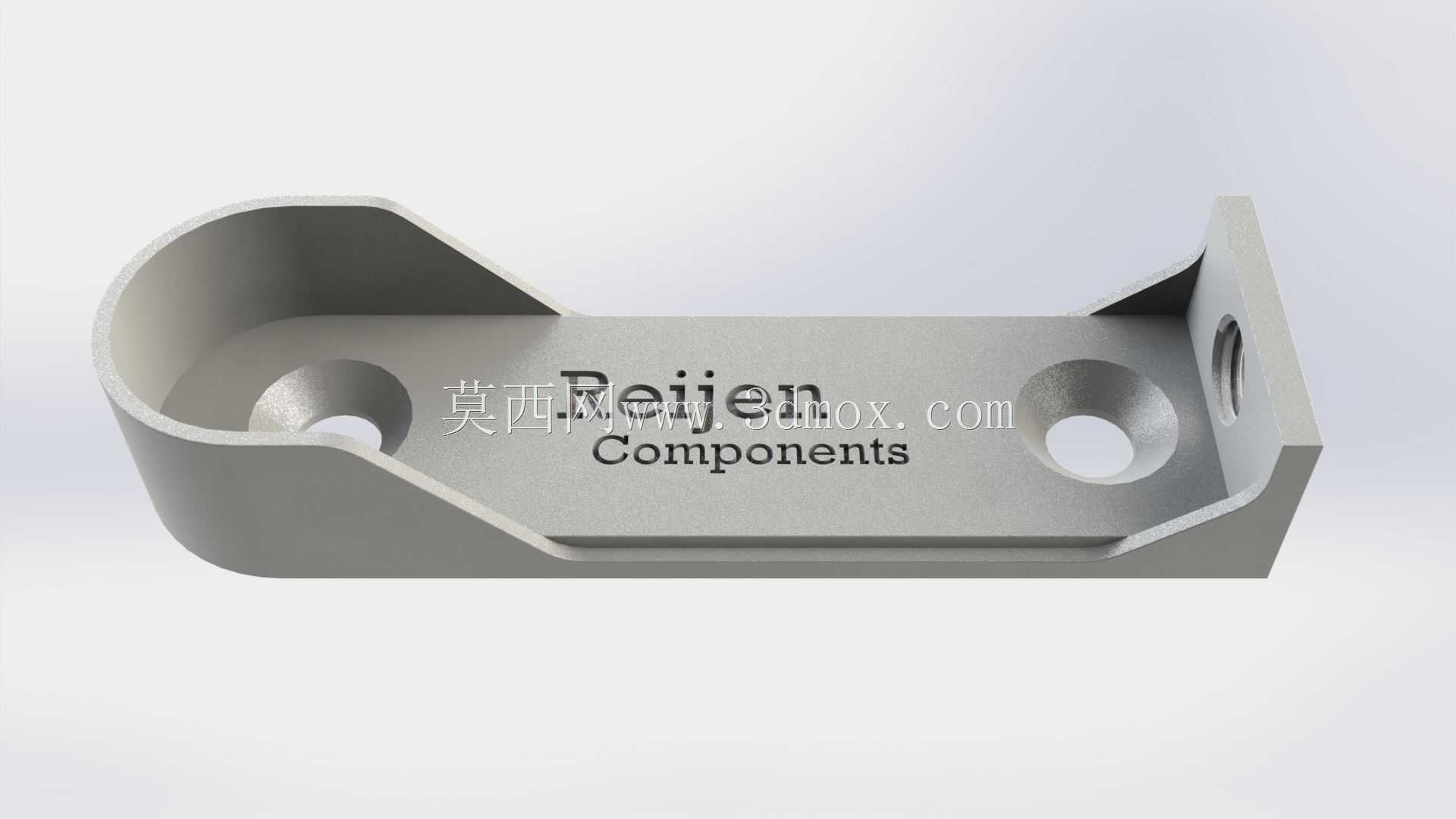

　　从结构设计逻辑来看，整个零件采用一体化折弯成型的思路，主体为长条形安装底板，底板两端各设置一个沉头安装孔，安装时螺丝穿过沉孔将法兰牢牢固定在柜体板材上，沉孔的设计可以让螺丝头部完全埋入零件表面，不会出现凸起刮蹭衣物或者挂杆的问题。底板两端向上折弯形成带圆弧承托面的立耳，其中一侧立耳上开有横向的定位通孔，当挂杆放入承托槽后，可以在这个通孔内拧入紧定螺钉，顶住挂杆侧壁，防止挂杆在抽拉衣物时发生轴向窜动，这个细节设计在挂杆长度超过1.2米、悬挂较重衣物时作用尤为明显，能大幅降低挂杆从法兰中滑脱的风险。

　　承托面的圆弧半径是设计时的核心尺寸参数，需要和配套挂杆的外圆半径保持一致，保证两者贴合面积足够大，避免应力集中导致零件局部变形。安装底板的宽度控制在25mm左右，长度根据承重力需求设定在80mm上下，这个尺寸既不会因为过大占用过多柜内空间，也不会因为过小导致安装后接触面积不足，压坏密度板、颗粒板这类常用的柜体板材。折弯立耳的高度设置为18mm，既能保证挂杆放入后有足够的包裹深度，也不会因为立耳过高导致挂杆安装时需要过度倾斜才能卡入，降低现场安装的难度。

　　零件的边角全部做了R2以上的圆角处理，没有尖锐的毛刺或者棱角，一方面是避免安装过程中划伤施工人员的手部，另一方面也防止日常使用过程中剐蹭悬挂的衣物，尤其是真丝、针织这类容易勾丝的面料。从受力角度分析，整个零件的受力路径非常清晰，挂杆上的载荷通过圆弧承托面传递到两端的折弯立耳上，再通过立耳传递到底部的安装板，最终由两个安装螺丝将力分散到柜体板材上，这种对称式的受力结构能让每个固定点承受的载荷降低40%左右，相比单孔固定的法兰件，承重能力提升一倍以上，长期使用也不容易出现松动。

　　在实际选型应用中，这类法兰件除了用在衣柜挂衣杆的固定上，也可以适配小型置物杆、窗帘杆、厨房挂杆的端部固定，只要杆的外径和承托圆弧尺寸匹配，都能通用。设计时特意将承托槽的开口做了微小的外扩导向角度，挂杆卡入时不需要完全对准位置，顺着导向斜面就能顺利滑入承托位，对于现场安装的容错率很高，哪怕柜体立板的安装孔位有1-2mm的偏差，也能顺利完成挂杆的装配，不会出现孔位错位装不上的问题。零件表面做了哑光喷砂处理，没有多余的装饰纹路，和常见的银色、灰色金属挂杆视觉风格统一，安装在柜内不会显得突兀，也不容易因为长期摩擦出现掉漆、露底的问题。
