工业级重载货运车辆行走轮组结构设计

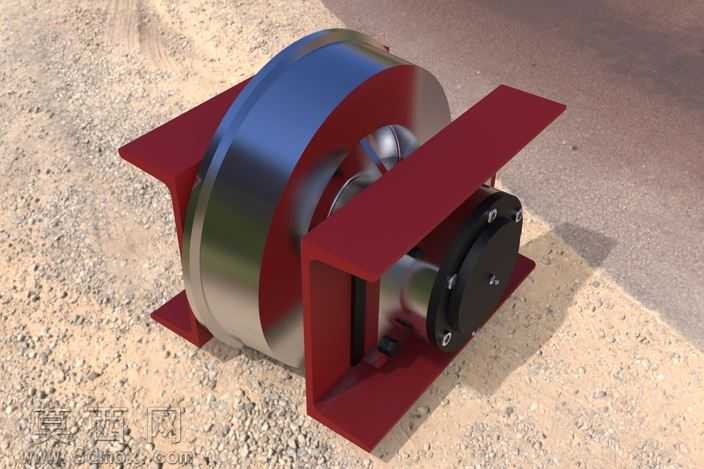

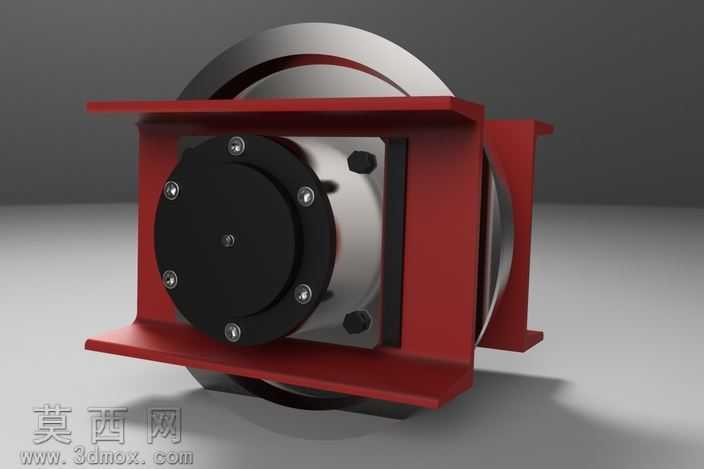

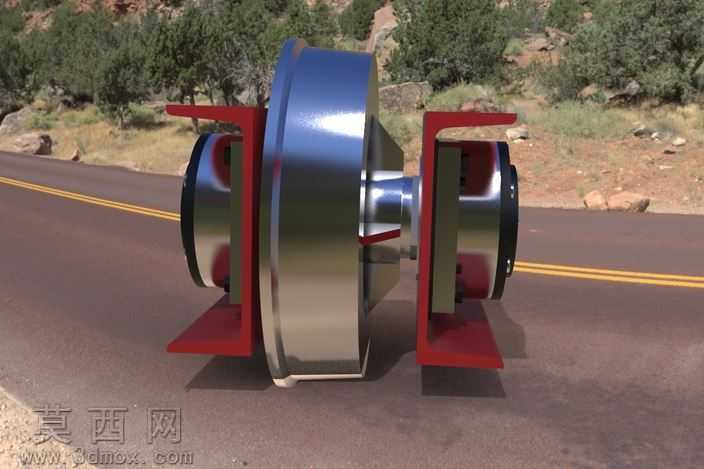

本作品为面向重载货运场景设计的货车行走轮组三维模型，建模阶段采用参数化设计思路，先对轮体、安装支架、端盖等核心部件进行独立草绘，通过拉伸、旋转、倒角等基础特征完成单零件建模，再依据实际装配约束完成整体装配，保证各部件间的配合公差符合机械设计标准，轮体与轴的同轴度、支架安装面的平面度都在建模阶段做了参数约束，避免后续结构干涉。材质渲染阶段，轮体主体采用金属镀铬材质，调整反射率与粗糙度参数还原金属轮面的冷硬质感与高光反射效果，两侧安装支架采用工业防锈红漆材质，模拟真实货运车辆部件的漆面质感，端盖部分做哑光黑金属处理，区分不同功能部件的材质差异，地面采用砂石路面材质，通过环境光与定向光的组合打光，还原户外作业场景下的光影效果，突出轮组的厚重感与工业属性。结构设计上，轮体采用宽幅重载轮面设计，增大与轨道或地面的接触面积，降低单位面积压强，适配大载重货运需求；两侧的L型安装支架预留了标准安装孔位，可直接与货车底盘架体连接，支架与轮体之间设置了密封端盖结构，内置轴承安装位，既保证轮体转动的顺滑度，也能阻挡灰尘、泥水进入轴承腔体，提升部件的使用寿命。整体设计兼顾了结构强度、装配便利性与场景实用性，还原了真实工业货车车轮的结构逻辑与外观特征，可用于货运车辆结构教学、部件选型参考以及工业场景可视化展示使用。
