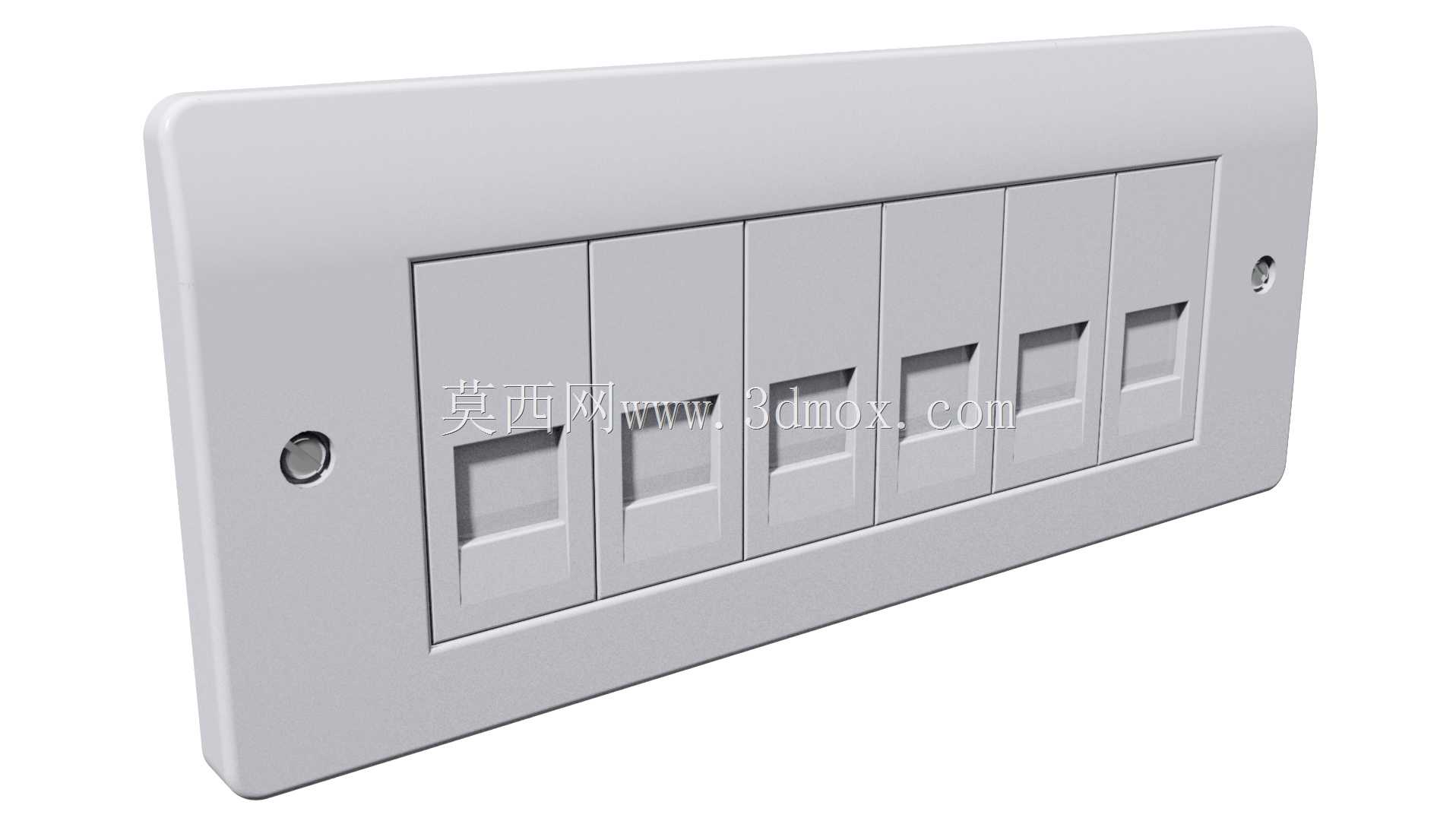

六口欧式模块化网络连接壁板结构设计

　　在住宅与商用建筑的综合布线施工场景里，墙面网络接入端的部件选型直接影响后期线路维护效率与空间整洁度，这款六口欧式模块化网络连接壁板，正是针对高密度网络接入点位的墙面安装需求开发的结构件。从实际使用场景来看，这类壁板多用于开放式办公区工位旁、住宅多媒体信息箱邻近墙面、小型机房外设接入区等位置，单块面板即可承载6路RJ45网络链路的端接，无需在同一墙面并排安装多块单口或双口面板，能大幅减少墙面开孔数量，保持饰面完整性。

　　产品的功能特性围绕模块化设计展开，面板采用标准欧式86型安装尺寸的扩展规格，适配通用的欧式暗装底盒安装边界，安装孔位间距符合民用建筑电气安装的通用规范，施工时无需额外定制底盒，可直接替换同规格原有面板。面板上的6个模块位均为通用卡扣式安装结构，兼容CAT5、CAT6等级的RJ45网络模块，施工人员可根据实际链路等级需求选配对应模块，后期链路升级时也无需拆卸整个面板，仅需撬开对应位置的模块卡扣即可更换，大幅降低后期运维的拆改成本。面板边缘做了1.5mm的圆角过渡处理，既避免安装时划伤施工人员手部，也能在日常使用中减少磕碰掉漆的概率，面板与墙面贴合的侧边做了0.8mm的内凹止口，安装后可完全遮盖底盒与墙面开孔的缝隙，无需额外打胶收边。

　　从设计思路层面拆解，这款壁板的结构建模优先考虑了安装公差适配问题，面板背部的模块卡扣预留了0.3mm的装配间隙，避免模块注塑生产时的尺寸公差导致卡扣卡滞或松脱；安装固定孔设计为长圆孔结构，可适配底盒安装时的±2mm位置偏差，降低施工时的对位难度。面板正面的模块位排布采用等间距设计，相邻模块中心间距为18mm，完全匹配欧式模块化面板的通用间距标准，插拔网线时不会出现相邻接头干涉的问题，即使是带屏蔽壳的CAT6水晶头，也能顺利插拔无阻碍。面板的壁厚设计为2mm，采用常用的PC阻燃材料注塑成型的结构基准，建模时在面板背部对应每个模块位的位置设置了十字形加强筋，既保证面板整体的结构强度，避免安装时拧固定螺丝导致面板变形，也不会过多增加材料用量。

　　在安装边界的尺寸设定上，这款壁板的整体外形长度为172mm，高度为86mm，突出墙面的厚度为8mm，适配深度不小于35mm的标准欧式暗装底盒，模块插入面板后背部预留15mm的理线空间，足够容纳6条网线的弯曲半径，避免网线弯折过度导致链路传输性能下降。面板表面采用细磨砂纹理设计，建模时做了0.1mm的粗糙度纹理基准，既不容易残留指纹污渍，也能减少光线反射带来的视觉突兀感，适配大部分室内装修的墙面风格。在实际布线施工中，这类多口模块化壁板还能与同系列的电话模块、电视模块混装，仅需更换对应位置的功能模块即可实现不同信号的接入，无需更换整个面板，大幅提升了部件的通用适配性，减少施工方的物料备货种类。
