欧式模块化多接口音频接线面板结构

　　在家庭影院搭建、专业视听室布线、商用AV系统集成的场景里，墙面接线端的规整度、接触可靠性一直是施工环节容易被忽略却直接影响最终信号传输质量的细节。这款欧式模块化的扬声器连接壁板，正是针对多声道音频布线的墙面端接需求设计的结构化配件，适配标准86型欧式底盒的安装尺寸，面板整体采用阻燃ABS材质注塑成型，边缘做了R1.2的圆角处理，安装后与墙面贴合间隙控制在0.3mm以内，避免积灰同时兼顾墙面视觉的整体性。

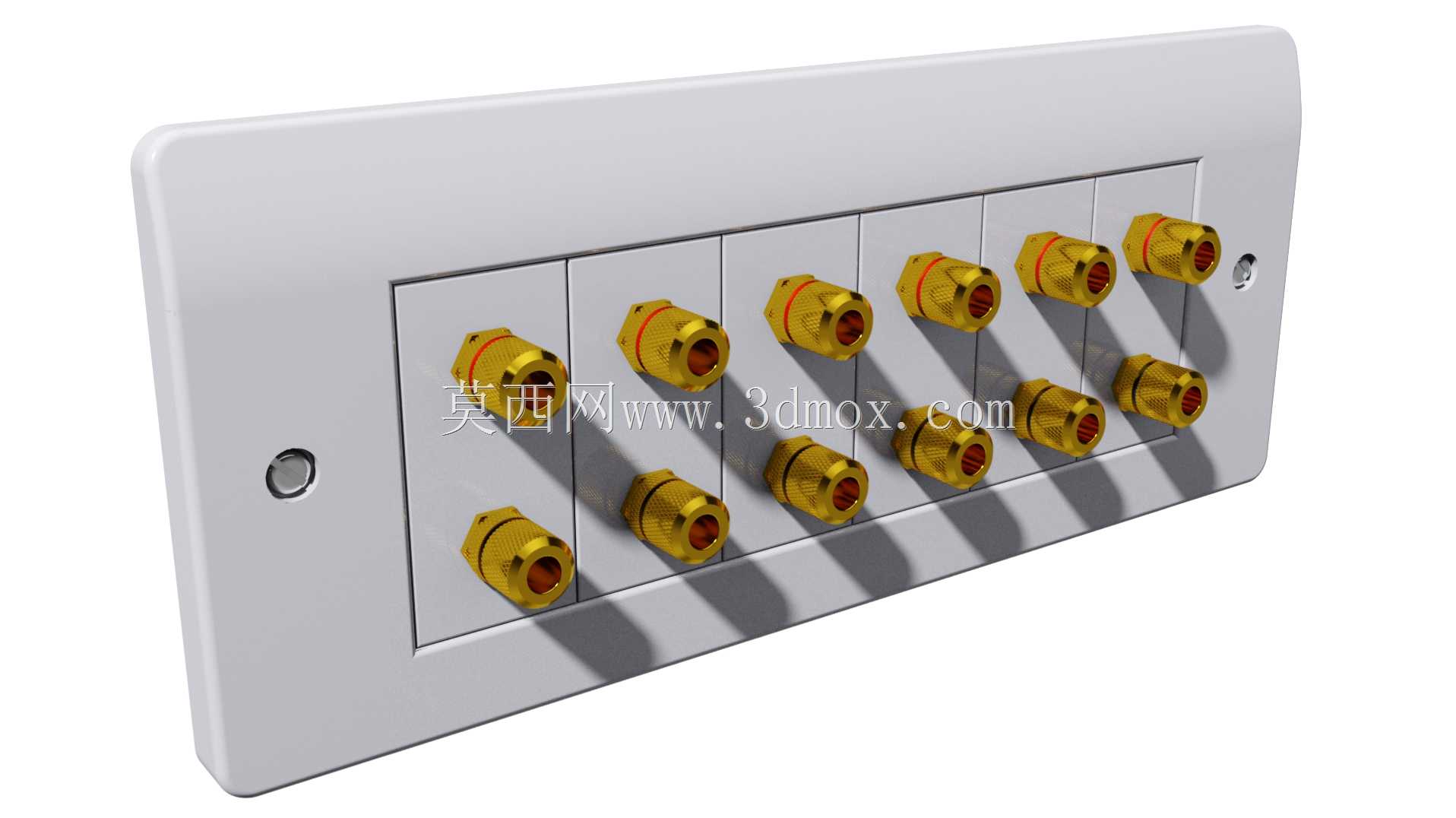

　　从功能配置上看，这款壁板集成了6组双联镀金接线柱，总共可接驳6对音箱线，刚好匹配5.1声道环绕声系统的全声道接线需求——前置左右、中置、环绕左右、低音炮的线路都可以通过这块面板完成墙面端的规整转接，不用在墙面预留零散的接线孔洞，也避免了明线外露的杂乱问题。接线柱采用铜基体镀金工艺，接触电阻控制在5mΩ以内，能最大程度减少音频信号传输过程中的损耗，接线端支持香蕉插头直插与裸线拧紧两种接线方式，适配不同施工习惯的接线需求，每个接线柱的拧紧扭矩推荐为0.8N·m，既可以保证线芯压接牢固不松动，也不会因为扭矩过大压断多股铜芯线。

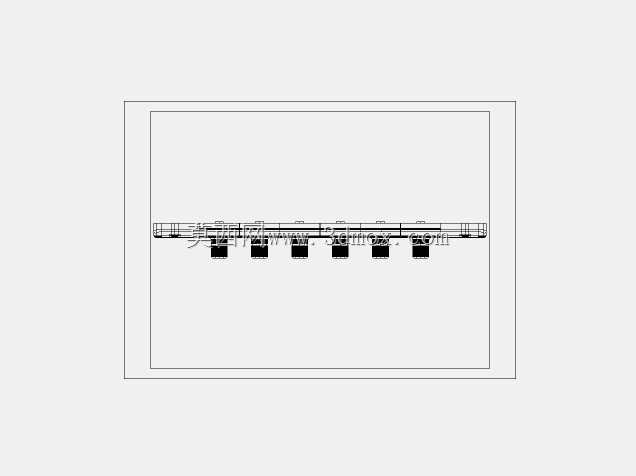

　　设计层面采用了模块化拼接思路，面板框架与内部的功能模块为拆分式结构，3组双位接线柱模块卡接在面板框架的预留卡槽内，卡槽的定位公差控制在±0.1mm，模块安装后无松动晃动感，后续如果需要更换接口类型，比如把部分音频接线柱换成HDMI模块、网络模块，不需要拆换整个面板框架，只需要撬开对应位置的模块替换即可，大幅降低了后期功能升级的改造成本。面板的固定孔位完全匹配标准欧式底盒的安装孔距，孔位周边做了加厚的加强筋结构，拧动安装螺丝时不会出现面板开裂的问题，固定螺丝采用隐藏式设计，安装后用同色装饰盖盖住螺丝孔，保证外观的一致性。

　　安装边界方面，这款壁板要求底盒预埋深度不小于35mm，因为接线柱背部的接线端需要预留足够的弯线空间，多股音箱线的线径最大支持6平方，接线完成后线材的弯曲半径需要大于线径的4倍，避免硬折导致线芯断裂。面板外露部分的厚度为8mm，突出墙面的尺寸控制在合理范围，不会被家具、踢脚线遮挡，也不容易被过往的物体磕碰损坏。在实际工程应用中，这类模块化接线壁板通常会布置在投影幕布下方、沙发背景墙两侧的位置，所有预埋的音箱线都在底盒内端接到接线柱背部，外部的音箱线直接插在面板正面的接线柱上，既方便后期设备调整时的线路插拔，也能把预埋线路完全隐藏在墙内，让整个视听空间的布线更整洁。

　　从结构可靠性角度看，面板材料的阻燃等级达到UL94-V0级，即使线路出现异常过载发热，也不会出现明火蔓延的问题，接线柱的绝缘部分采用耐高温的PBT材质，长期工作温度可以耐受120℃的高温，满足长时间大功率音频传输的使用需求。每个接线柱的中心间距为18mm，插拔香蕉插头时不会出现互相干涉的问题，相邻接口的手指操作空间足够，即使是戴着手套施工也能顺利完成接线操作。模块与框架之间的卡接结构做了防呆设计，模块只能按照正确方向卡入，不会出现装反导致接口错位的问题，降低了现场施工的出错概率。
