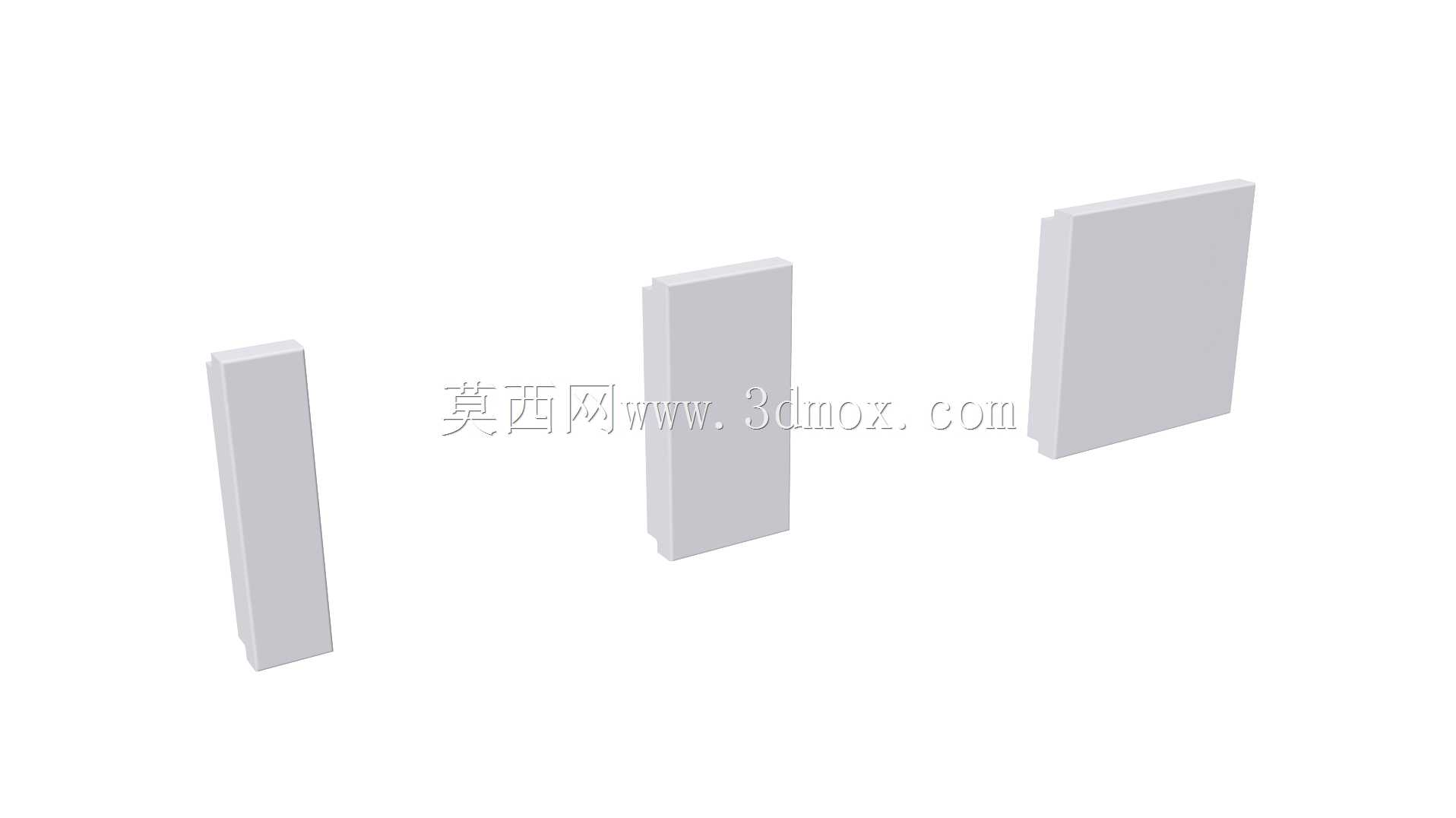

三种规格空白欧元前面板模块组件

　　在低压电气柜、工业控制箱、分布式IO站点的布局设计环节，标准化的欧元模块前面板是承载操作元件、标识铭牌、预留扩展位的核心基础结构件，这类零件的建模精度直接影响后续整柜装配的干涉检查效率，也决定了实物加工后元件安装的匹配度。本次梳理的三款不同宽度的空白欧元前面板，覆盖了1模、2模、半模三种主流的安装规格，完全遵循欧元模块的通用安装尺寸规范，建模过程中严格对齐行业通用的安装孔位间距、面板厚度、侧边卡扣尺寸，能够直接适配标准的DIN导轨安装基座，无需额外调整安装位即可完成装配。

　　从实际工程应用场景来看，这类空白面板主要用于电气柜内未安装元件的预留槽位封堵，避免柜内灰尘、金属碎屑落入模块基座引发短路风险，同时也能保持整柜面板的视觉一致性，在设备后期改造升级时，只需拆除对应位置的空白面板即可加装断路器、继电器、信号端子等标准欧元尺寸元件，无需重新加工整扇柜门面，大幅降低现场改造成本。在设备出厂前的预装阶段，设计人员也会根据项目的元件配置清单，提前在三维布局中排布对应数量的功能模块与空白面板，提前核算柜体所需的总安装位数量，避免出现柜体尺寸选型过小、元件排布拥挤的问题。

　　设计思路上，三款面板均采用直边方正的造型，边缘做了极小的倒角处理，既避免锐边在装配时划伤操作人员，也不会因为倒角过大导致相邻面板拼接时出现明显缝隙。面板背面的卡扣结构完全匹配标准欧元模块基座的卡槽尺寸，建模时预留了0.1mm的装配间隙，保证实物装配时卡扣能够顺畅卡入基座，同时不会出现松脱晃动的问题。面板表面为平整光面，没有预设的开孔或标识槽，留给设计人员根据实际项目需求自行加工按钮孔、指示灯孔、标识粘贴位，适配不同项目的差异化配置需求。

　　从安装边界尺寸来看，单模面板的宽度严格遵循18mm的标准欧元模数，半模面板宽度为9mm，双模面板宽度为36mm，三款面板的高度、厚度尺寸完全一致，能够在同一安装基座上实现无缝拼接，拼接后整体平面度误差控制在建模公差允许范围内，不会出现高低错落的情况。面板的安装深度与标准功能模块保持一致，装配后不会突出柜门面的设计平面，也不会向内过度侵占柜内的布线空间，保证柜内走线槽的布置不受影响。

　　在三维装配验证环节，这类标准化的空白面板模型可以直接复用在不同项目的电气柜布局中，设计人员只需根据预留位的数量调整对应规格面板的排布数量，即可快速完成整柜前面板的布局搭建，无需每次重复绘制基础面板结构，大幅提升三维布局的设计效率。同时在做干涉检查时，精准的面板尺寸模型能够准确模拟实物装配后的空间占用情况，提前发现面板与柜门内侧加强筋、走线槽、元件操作手柄之间的干涉问题，减少实物装配阶段的返工量。对于需要做设备可视化展示的场景，这类外观规整的空白面板模型也能提升整柜模型的真实感，准确还原实际设备的面板排布效果，避免出现预留位空缺导致的模型失真问题。
