双F型卫星电缆连接欧洲规格面板模块

　　在住宅弱电布线、卫星电视接收系统、楼宇共用天线系统的施工场景中，这类双F接头面板模块是墙面终端点位的核心连接部件，承担着射频信号从入户线缆到终端接收设备之间的转接导通作用，区别于普通单接口面板，双接口配置可同时满足卫星信号与有线电缆信号的独立接入需求，无需在同一墙位并排安装两个单口面板，能有效减少墙面开孔数量，提升布线点位的集成度。

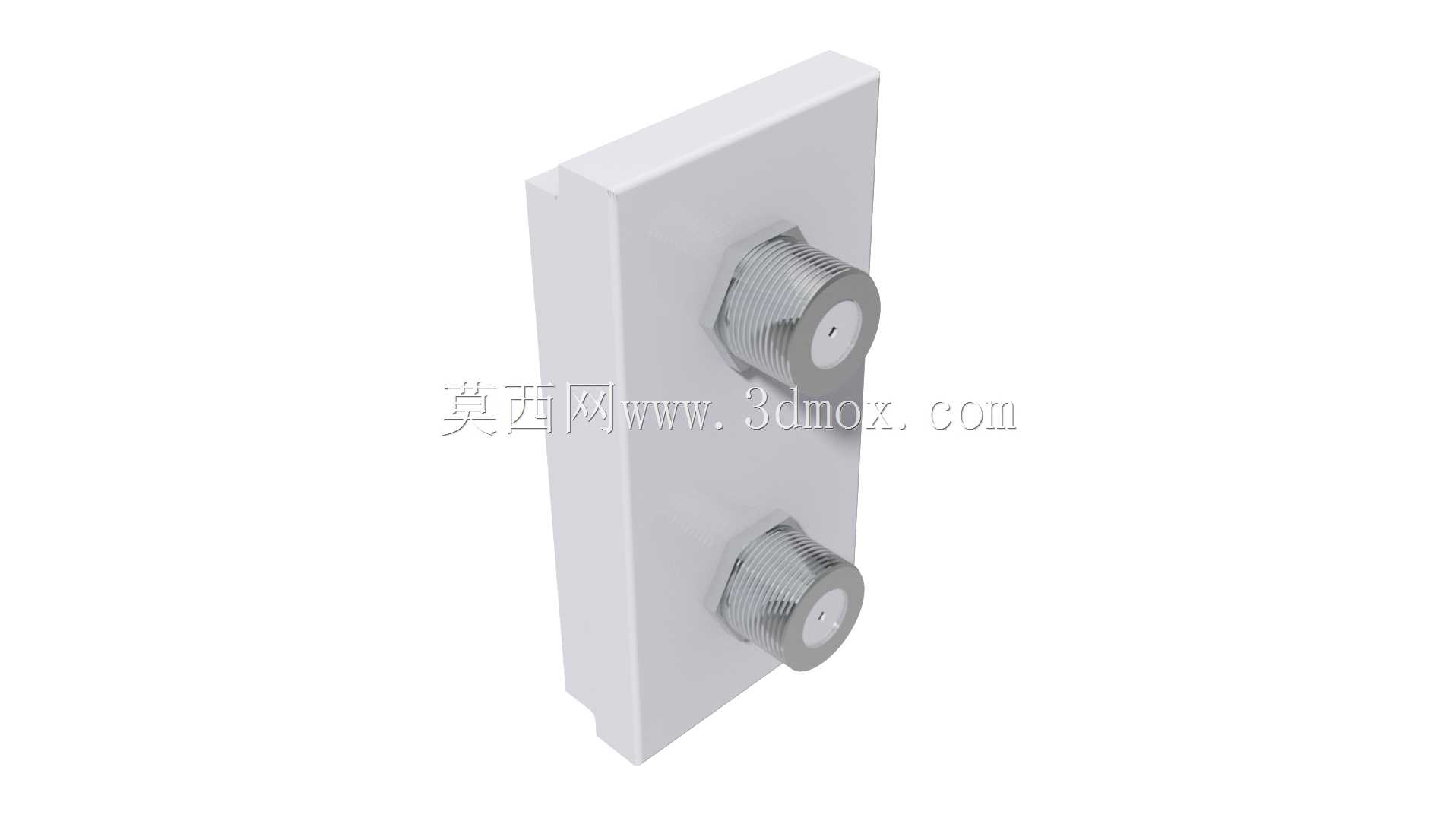

　　从实际安装适配性来看，该模块完全遵循欧洲标准墙面底盒的安装边界设计，整体外形为规整的矩形塑壳结构，侧边预留的卡扣结构可直接卡入对应规格的欧标面板框架中，无需额外螺丝固定即可完成模块与面板的装配，外露的两个F型接头同轴度控制在合理公差范围内，接头外螺纹采用标准射频接口规格，可直接匹配常规公制F头的同轴电缆接头，拧紧过程中不会出现接口偏斜、螺纹错牙的问题，接头根部与塑壳基座的结合处做了加厚加强处理，避免现场施工时反复拧动接头导致基座开裂的常见问题。

　　设计过程中优先考虑了现场装配的便利性，两个接头的中心间距经过反复校核，既保证两个接头同时插接线缆时不会出现插头互相干涉的情况，也不会因间距过大浪费面板的安装空间，塑壳主体的壁厚控制在1.5mm左右，既满足日常使用的结构强度要求，也不会因壁厚过大占用底盒内部的线缆收纳空间，模块背部的接头延伸长度控制在常规底盒的深度范围内，装入标准86型欧标底盒后不会出现背部顶触底盒、导致面板无法贴平墙面的问题。

　　从功能特性上看，两个F型接头均采用贯通式导通结构，内部导体接触件采用铜质基材做镀镍处理，既保证射频信号传输过程中的阻抗匹配，减少信号衰减，也能避免长期使用后接触件氧化导致的信号接触不良问题，接头外侧的金属外壳与塑壳基座之间做了防转卡位设计，拧动线缆接头时内部导体不会跟着转动，避免内部接线松脱。塑壳表面采用哑光磨砂处理，无多余的棱角与凸起，装入面板后与墙面的贴合缝隙均匀，外观一致性好。

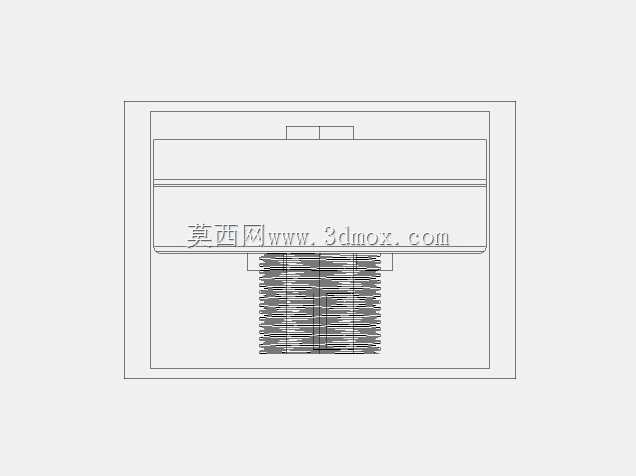

　　在实际选型使用中，这类模块可直接适配同系列的欧标面板框架，与网络模块、电话模块、音频模块等其他弱电模块自由组合，拼装成不同功能配置的弱电面板，满足不同户型、不同使用场景的点位配置需求。建模过程中完全还原了实物的装配关系，接头的螺纹牙型、卡扣的倒角、基座的让位槽等细节都做了精准复刻，可直接用于弱电系统的BIM布线建模、面板装配干涉校验、施工方案的可视化展示，也可作为弱电产品设计时的参考基准，核对安装尺寸与接口位置的匹配度，避免设计过程中出现安装边界冲突、接口位置错位的问题。

　　现场施工时，这类模块的接线操作无需特殊工具，只需将做好F头的同轴电缆直接拧在模块背部的接头上，再将模块卡入面板框架，最后把多余的线缆理顺收纳到底盒内即可完成安装，相比传统的螺丝固定模块，装配效率能提升40%以上，后期维护时也可直接将模块从面板上撬出，无需拆下面板框架即可完成接头检修，大幅降低后期运维的操作难度。模块的塑壳材料采用常规的阻燃ABS材质，满足弱电布线的阻燃要求，日常使用中不会因接触不良打火引发安全隐患，适配的工作频率范围覆盖常规卫星电视与有线电缆的传输频段，信号传输过程中的回波损耗、插入损耗都能满足民用布线系统的指标要求。
