欧式面板适配F型卫星电缆连接模块

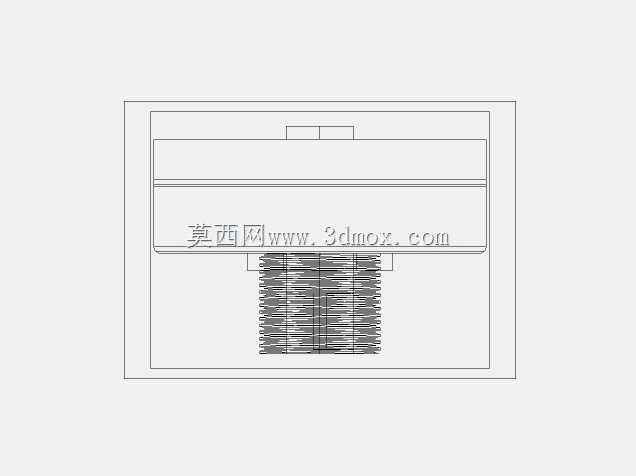

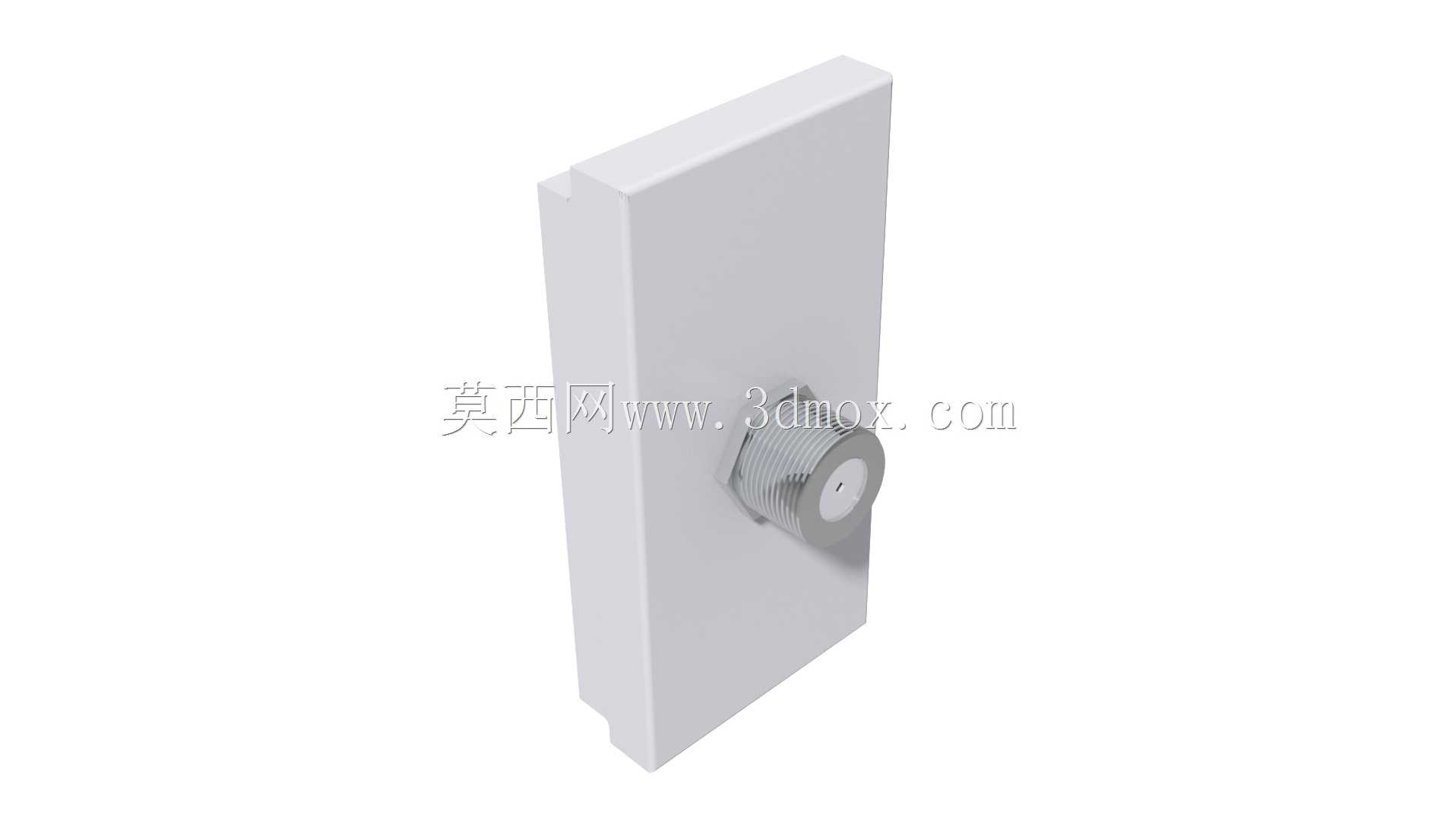

　　在住宅弱电布线、商用楼宇卫星电视系统、有线射频信号入户施工场景中，这类适配标准欧式面板的F型连接模块是墙面信号接驳的核心部件，日常施工中常遇到通用模块与面板卡扣不匹配、接口突出量不合理导致面板无法贴合墙面的问题，这个模块的设计正是针对这类现场痛点做了针对性的结构优化。从实际安装边界来看，模块主体采用矩形卡装结构，整体厚度匹配标准86型欧式面板的背部容纳腔深度，安装后不会出现背部顶到暗盒内线缆、或者接口突出面板过多影响美观的问题，侧边的卡扣尺寸完全适配主流euro系列面板的卡槽，卡入后无松旷，不需要额外打胶或者螺丝固定就能实现可靠固定，后期维护拆卸也能直接从面板正面撬动取出，不用拆下面板整体，大幅降低运维的工作量。

　　接口部分采用标准F型母头结构，内导体的插孔尺寸严格匹配公制F头的插针公差，螺纹圈数符合射频连接的标准要求，拧紧后能实现75Ω阻抗的连续匹配，减少卫星信号、有线电缆信号传输过程中的回波损耗，就算是传输高频段的卫星中频信号，也不会因为接口匹配问题出现信号衰减过大、画面马赛克的情况。设计过程中特意将接口的突出长度做了反复校核，安装完成后接口端面距离面板装饰面的距离刚好能让普通F头拧紧后，线缆的弯折半径符合同轴电缆的最小弯曲要求，不会出现线缆硬折导致的屏蔽层断裂、信号泄漏问题。模块的主体基座采用阻燃ABS材质的结构设计，背部的线缆端接部位预留了足够的接线空间，不管是采用压接式F头还是拧接式F头，都有足够的操作空间，

　　不会因为空间狭小导致线缆屏蔽网散丝、造成信号短路的问题。从结构建模的细节来看，接口的金属嵌件与塑料基座的配合做了止转结构，现场施工拧紧F头的时候，不会出现接口跟着转动、导致内部接好的线缆被拧断的情况，这也是很多廉价模块经常出现的施工故障点，建模时特意在嵌件周边增加了周向的防滑卡槽，让塑料注塑冷却后能牢牢抱紧金属嵌件，承受施工时的拧紧扭矩而不发生转动。实际选型使用时，这类模块可以直接替换同规格的老旧电视面板模块，不需要更换整个面板，对于存量建筑的弱电系统升级来说，能大幅降低改造成本，不需要破坏墙面的原有面板安装孔，直接拆下旧模块卡入新模块就能完成卫星信号接口的升级。模块的整体外形做了边缘倒角处理，卡入面板的时候不会刮伤面板的卡槽内壁，

　　就算是多次拆卸维护，也不会出现卡扣磨损导致的固定松动问题。在射频性能的结构匹配上，接口的内导体与基座的同轴度公差控制在0.1mm以内，保证F头插入后内导体接触可靠，不会出现接触不良导致的信号断续问题，金属接口的外壁与面板金属安装架（如果有屏蔽设计的话）之间预留了安全绝缘间隙，不会出现信号对地短路的问题。对于三维建模从业者来说，这个模型的结构细节完整还原了实际产品的卡扣、嵌件、接口螺纹、安装让位等特征，导入装配环境后可以直接与各类欧式面板模型完成装配干涉检查，不需要额外做结构修补，能直接用于弱电系统的BIM布线建模、面板装配演示、施工工艺模拟等场景，建模时的尺寸基准完全按照实际产品的安装基准设定，装配时可以直接以面板安装面为配合面完成定位，不需要反复调整配合位置。
