老式液晶电视机整机结构爆炸视图设计

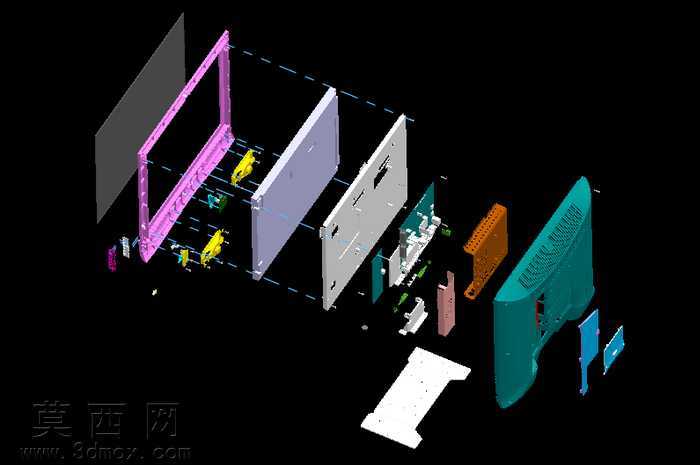

本作品为2004年款老式液晶电视机的全结构三维建模成果，采用爆炸视图的呈现形式完整展现整机的装配逻辑与各部件的空间位置关系。建模过程中严格还原早期液晶电视的结构特征，首先对整机进行层级化拆分规划，将整体结构划分为前框组件、面板模组、内部支撑骨架、功能电路板、接口组件、后壳主体、侧部装饰件、底部固定结构八大模块，每个模块下再细分独立零件，确保所有部件的装配关系与实际生产逻辑完全匹配。材质渲染阶段针对不同部件的物理属性做了精细化区分：前框采用亮面玫粉色硬质塑料材质，还原早期家电常用的高光注塑表面质感，添加了细微的模具合模线细节提升真实度；显示面板为深灰色哑光玻璃材质，表面添加了低反射涂层的微弱反光效果；内部金属支撑件采用镀锌钢板的银灰色哑光金属质感，边缘做了冲压成型的圆角处理；电路板部分还原了玻纤基板的深绿色质感，表面的电容、接口、芯片等元件都做了独立建模与色彩区分；后壳采用青绿色磨砂塑料材质，表面的散热格栅、壁挂孔位、品牌标识区域都做了精确的结构还原；各类小型连接件、卡扣、螺丝柱等细节也都按照实际尺寸完成建模，没有遗漏装配所需的细小结构。设计思路上完全遵循早期液晶电视的生产装配流程，爆炸视图的位移方向严格对应实际装配的推入路径，各部件之间的引导虚线清晰展示了零件的装配顺序与对位关系，既可以作为家电结构设计的参考案例，也能用于老式电视产品的维修教学、装配演示场景，完整还原了CRT向液晶过渡时期家用电视的典型结构特征，所有部件的尺寸比例都经过校准，可直接用于结构验证、装配模拟等相关工作。
