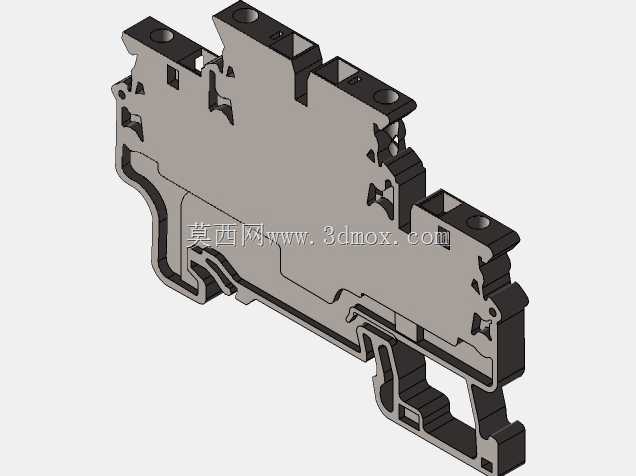

DIN导轨安装2.5平方双接线端子结构

　　在低压配电盘、工业控制柜、PLC信号采集柜这类电气集成场景里，导线的分接、续接一直是布线环节里占比不低的工序，这类DIN导轨安装的2.5平方双位接线件，就是针对柜内小截面导线快速接驳需求开发的结构件。日常柜内布线时，2.5平方导线多用于控制回路供电、传感器信号传输、小功率负载的电源引线，这类导线的接驳如果采用传统绞接烫锡再包绝缘的方式，不仅装配效率低，后期检修拆改也十分麻烦，而卡装在标准DIN导轨上的接线端子，能把每一路导线的连接点规整成模块化单元，既方便布线时的理线固定，也能让后期运维时快速定位对应回路。

　　从实际使用的功能来看，这款端子采用双接线位布局，单个基座上集成两组独立的导线锁紧结构，可同时完成两路同规格导线的接入固定，相邻端子之间通过基座侧面的卡位结构拼接，能根据实际回路数量任意组合成整排端子排，适配不同柜内的接线点位需求。导线锁紧结构采用螺钉压接式设计，压接区域做了防滑齿槽，剥去绝缘层的导线插入接线孔后，拧紧锁紧螺钉即可将导线芯线牢牢压在导电基座上，避免长期使用后因设备振动、温度变化导致的导线松脱、接触不良问题，导电部分采用铜质基材做镀镍处理，既保证导电性能，也能抵御柜内潮湿、凝露环境带来的氧化锈蚀，降低接触电阻过大引发的发热隐患。

　　设计层面上，这款端子的基座采用卡扣式导轨安装结构，底部的弹性卡扣能直接卡入标准35mm宽度的DIN导轨，安装时只需将端子上沿对准导轨上沿按压，底部卡扣即可自动卡紧锁死，拆卸时用一字螺丝刀撬动卡扣的解锁拨片即可将端子从导轨上取下，无需额外紧固件，单端子的拆装都不会影响同排其他已安装端子的固定状态。基座本体采用阻燃级工程塑料注塑成型，绝缘性能满足低压电气的耐压要求，相邻接线位之间设置了绝缘隔筋，避免不同回路导线误触引发的短路故障，基座的外形轮廓做了圆角过渡处理，避免装配时锐边划伤操作人员手部，也不会刮破导线的绝缘层。

　　从安装边界尺寸来看，这款端子的宽度适配2.5平方导线的载流需求，单极宽度控制在合理范围，整排拼接后不会过度占用柜内导轨的安装空间，接线孔的深度足够容纳剥去8-10mm绝缘层的导线芯线，压接后不会出现芯线外露的情况，端子顶部的标识槽可插入回路编号标签，方便布线时的点位标识与后期检修核对。相邻端子拼接时的贴合面做了定位凸台与凹槽，拼接后整排端子不会出现错位、歪斜的情况，保证整排端子安装后的整齐度，同时也能让相邻端子的绝缘隔筋完全对齐，提升整体绝缘防护性能。在实际选型使用时，这类端子需要匹配对应线径的导线，不可超线径接入，避免压接不牢导致的接触故障，同时安装时需要保证导轨固定平整，避免端子卡扣无法完全卡入导轨导致的端子脱落问题，在振动较大的设备柜体上使用时，可在端子排两端加装固定座，进一步提升端子排安装的牢固性。
