带驱动电机的进给传动执行机构

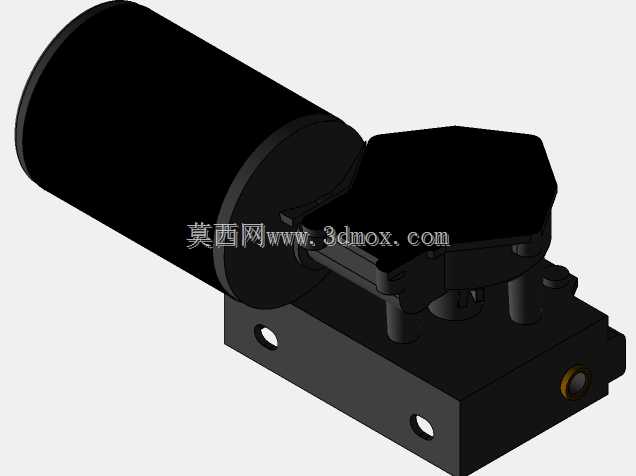

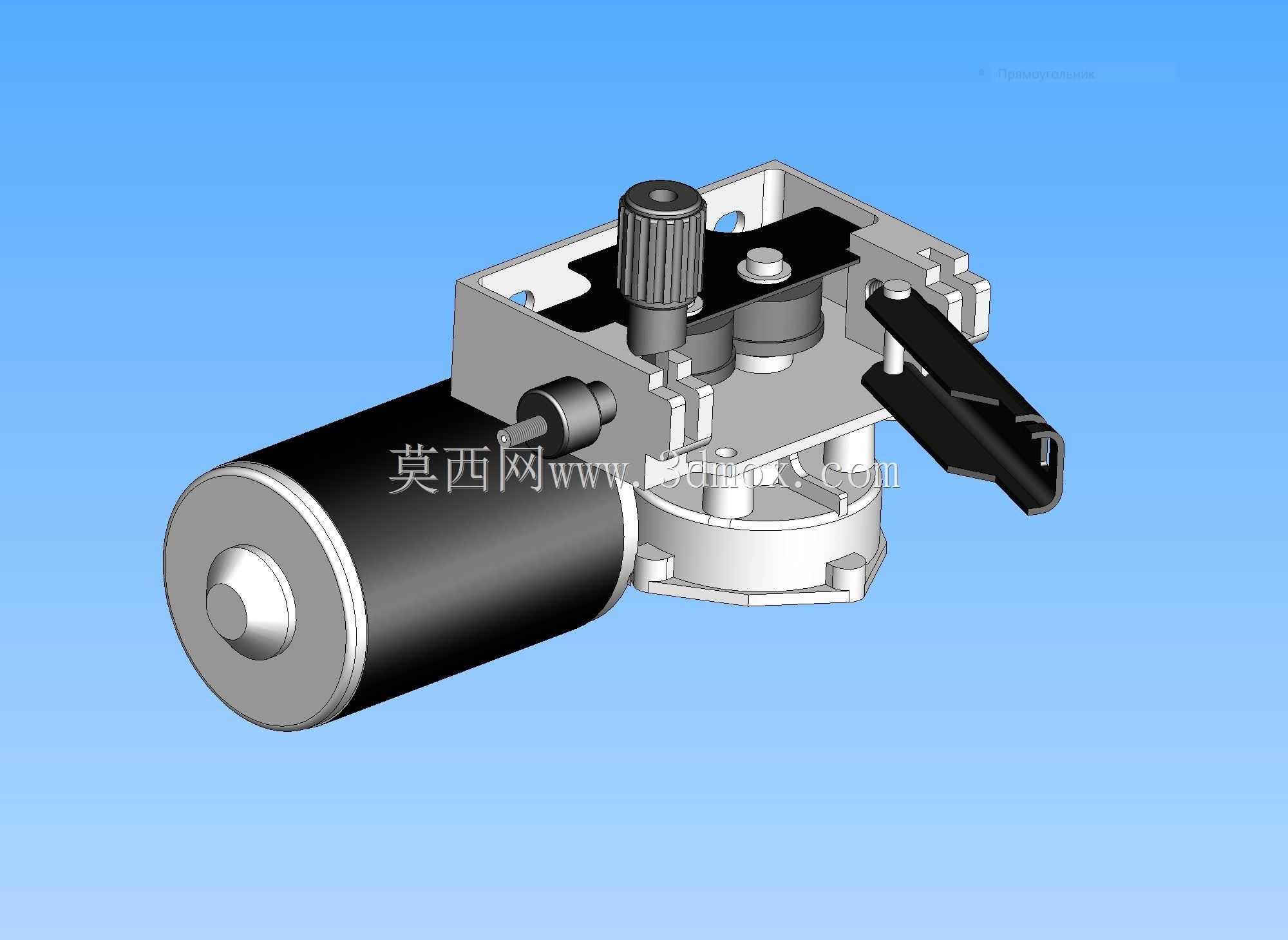

　　这套带驱动电机的进给传动执行机构，常应用在小型自动化加工设备、物料推送工位、精密进给滑台的动力端，承担将电机旋转运动转化为定速直线推送、定角度间歇进给的核心功能，在3C产品组装工位、小型包装线送料单元、台式加工设备的走刀机构里都能见到同结构的应用，相比气缸进给的方案，它能实现更平稳的无级调速，进给行程内的推力输出更线性，不会出现气动元件常见的启动冲击、行程末端撞机问题，适配需要精准控制进给速度、进给位移的轻载作业场景。从结构设计逻辑来看，整套机构采用驱动电机与减速传动单元直连的布局，电机输出轴直接插入传动箱的输入齿位，省去了额外的联轴器连接结构，既压缩了整体安装占用的空间，也消除了联轴器同轴度偏差带来的传动抖动、异响问题。

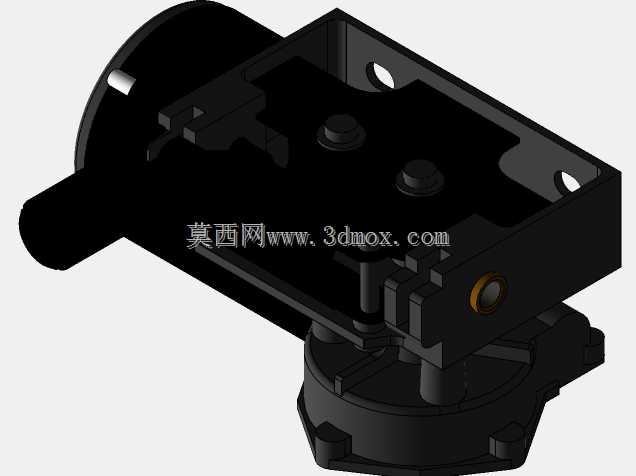

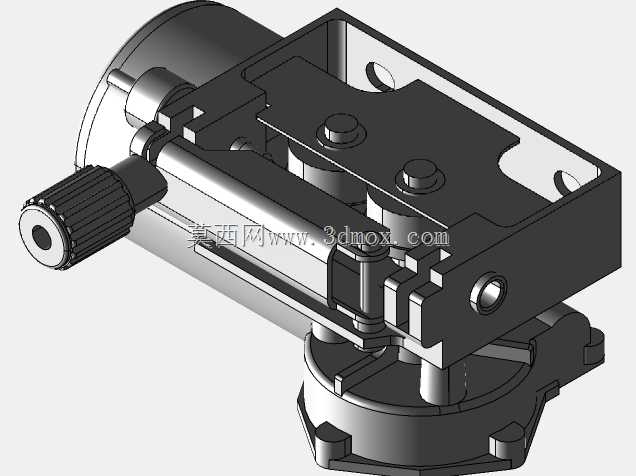

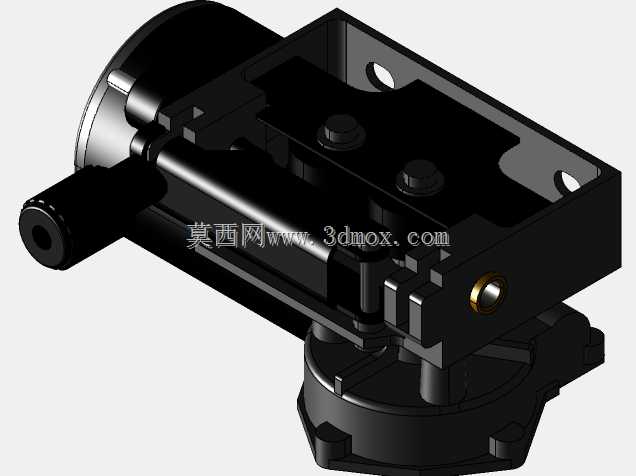

　　传动箱内部采用多级圆柱齿轮配合输出端的齿轮齿条啮合结构，电机的高转速低扭矩输出经过三级齿轮减速后，在输出齿轮端转化为低转速大扭矩的动力输出，和配套的齿条啮合时，能带动滑台或者推料板实现平稳的直线往复运动，齿轮啮合的侧隙在设计时预留了0.02-0.05mm的间隙，既避免加工装配公差导致的卡滞，也能保证进给过程的反向空程量控制在极小范围内，满足轻载精密进给的精度要求。安装边界方面，整套机构的固定基准在传动箱的底部安装面，上面预留了四个对称布置的沉头安装孔，孔位间距适配市面上常规的40系列铝型材安装槽，也可以直接通过螺栓固定在钢制安装基板上，安装时只需要保证输出齿轮和配套齿条的啮合中心距偏差不超过0.1mm，就能保证传动的顺畅度，

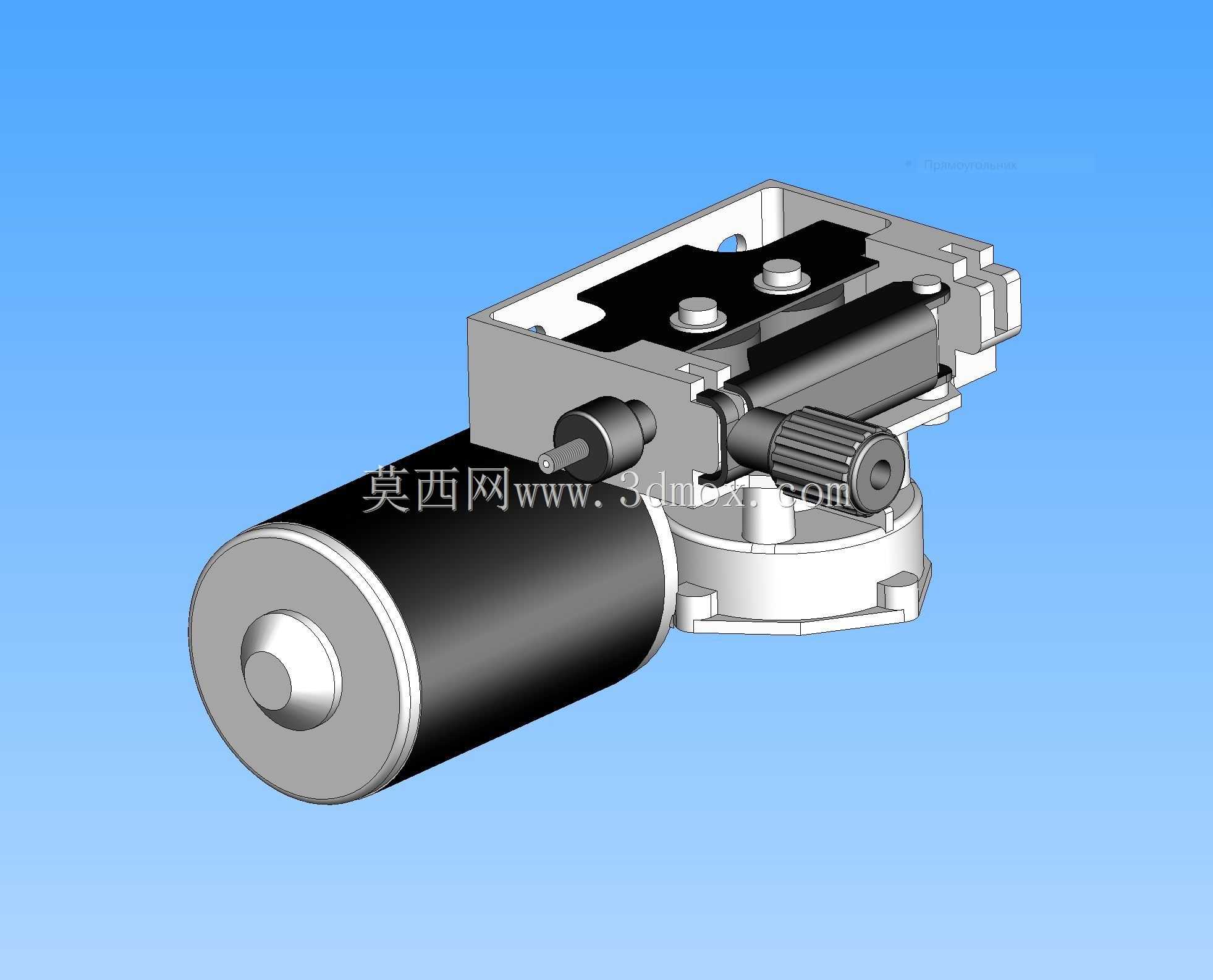

　　不需要额外做复杂的同轴度调校。电机部分采用卧式侧装的布局，电机轴线和传动箱的输出轴轴线呈平行布置，电机外壳和传动箱的侧端面通过两颗内六角螺栓锁紧，电机的接线端预留了足够的走线空间，不会和周边的安装结构、运动部件产生干涉，整套机构的横向最大外伸尺寸控制在合理范围内，不会因为电机侧装导致整体重心过度偏移，安装后运行的稳定性更好。功能特性上，这套机构的输出端可以根据实际使用需求更换不同模数的啮合齿轮，适配不同进给速度、不同推力要求的工位，当需要更大进给推力时，可以更换模数更大、齿宽更厚的输出齿轮，搭配对应参数的齿条即可，不需要改动整体的安装尺寸；如果需要更快的进给速度，则可以更换齿数更少的输入齿轮，调整减速比来匹配速度需求，

　　整体的模块化设计程度较高，后期维护时只需要拆开传动箱的上盖板，就能直接更换内部的齿轮、润滑脂，不需要将整套机构从设备上完全拆卸，大幅降低了现场维护的工作量。实际应用中，这套机构的进给推力覆盖10N-200N的轻载区间，适配绝大多数小型自动化设备的送料、走刀、推料需求，运行时的噪音控制在60分贝以内，不会对作业现场造成额外的噪音污染，传动箱内部的润滑脂采用耐温范围-20℃到120℃的通用锂基脂，能适配绝大多数车间的常规作业温度环境，不需要频繁补充润滑。在设计这套结构时，特意将传动箱的上盖板做成了可拆卸式的平板结构，既可以作为传动部件的防护盖，避免车间内的粉尘、切屑落入齿轮啮合区域造成磨损，也可以在盖板上加装行程开关、位置传感器的安装位，直接检测内部齿轮的转动位置，实现进给行程的精准限位，不需要在外部额外搭建传感器安装支架，进一步压缩了整套机构的占用空间。输出齿轮的轴端采用双轴承支撑结构，两个深沟球轴承分别布置在传动箱壳体的上下安装位，能承受径向和轴向的复合载荷，即使进给过程中存在一定的偏载力，也不会出现输出轴卡滞、轴承过早损坏的问题，相比单轴承支撑的结构，运行寿命能提升三倍以上。电机的输出轴和传动箱输入齿轮的配合采用D型轴截面设计，配合顶丝锁紧，能传递更大的扭矩，不会出现长期正反转切换后轴和齿轮打滑的问题，适配频繁往复进给的作业工况。
