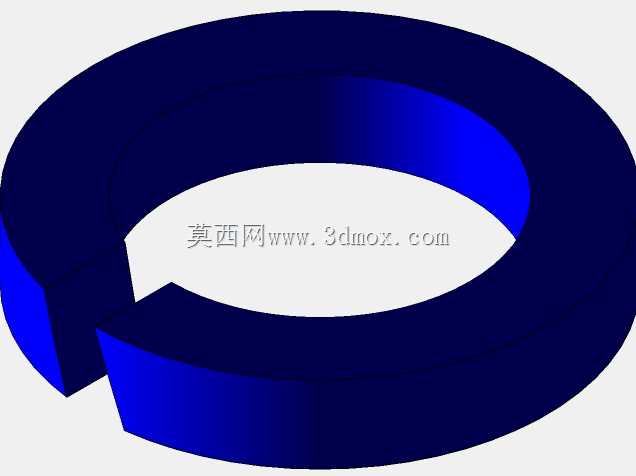

在常规的轴系装配、工装夹具定位、输送线辊筒限位以及小型机电产品的轴向固定场景里,这类开口式环形结构件的应用覆盖度非常高,不同于整环式的限位套需要从轴端逐段套装的装配逻辑,开口结构的设计让它可以直接在轴段的任意位置完成卡装,不需要拆解轴上已装配的轴承、齿轮、隔套等零部件,大幅降低了设备后期维护、零部件更换时的拆装工作量,尤其是在空间紧凑、轴上零件排布密集的装配场景下,这种结构的操作优势会体现得格外明显。从实际功能层面来看,这个环形件的核心作用是完成轴上零件的轴向位置限定,避免运转过程中零件出现轴向窜动,同时也可以作为辅助承载结构,分担部分轴向方向的冲击载荷,在轻载输送设备、小型实验工装、民用机电产品的传动结构里,
这类零件不需要额外加工键槽或者定位螺孔,依靠自身开口的弹性变形卡入轴上预设的环槽内,就能实现稳定的位置固定,装配效率相比传统的圆螺母加止动垫圈的固定方式要高出不少,也不会出现止动垫圈耳片断裂导致螺母松脱的常见故障。设计这类结构的时候,首先要匹配对应安装轴的直径公差,环体内径的尺寸要比轴上环槽的底径略大,同时比轴的公称直径略小,保证卡入环槽后有足够的弹性抱紧力,开口处的间隙尺寸需要经过反复校核,既要保证装配时掰开开口的力度在人工操作或者简易工装操作的合理范围内,又要保证卡入环槽后开口不会出现过大的剩余间隙,避免运转过程中环体从环槽内脱出。环体的截面厚度需要结合实际承受的轴向载荷来计算,厚度过小会导致环体受载后出现塑性变形,
失去限位作用,厚度过大则会增加装配时的掰开难度,同时会占用更多的轴向安装空间,影响轴上其他零件的排布。环体的两个端面需要保证足够的平面度,和被限位零件的端面接触时要保证受力均匀,避免出现局部点接触导致的应力集中,长期受载后出现端面压溃、变形的问题。从安装边界来看,这类环形件不需要额外的安装固定座,完全依托轴上的环槽完成定位,环槽的宽度要和环体的厚度匹配,公差控制在零点几毫米的范围内,槽的深度要和环体的径向卡入深度对应,保证卡入后环体的外圆面不会高出轴的外圆面,避免和轴上套装的其他零件内壁发生干涉。在实际选型应用的时候,还要结合使用场景的环境因素调整环体的材质,如果是在有腐蚀的工况下使用,可以选择不锈钢材质的环体,
如果是常规的室内设备工况,采用弹簧钢制作后做表面发黑处理就可以满足使用需求,表面处理层要均匀,不能有毛刺、锐边,避免装配时划伤操作人员或者轴的表面。这类结构虽然看起来简单,但在很多设备的传动结构里是不可或缺的小零件,很多设备出现的轴向窜动、异响、零件移位等故障,追根溯源往往就是这类小限位件的尺寸设计不合理或者安装不到位导致的,在建模的时候要重点关注开口处的过渡圆角,避免应力集中导致环体在反复弹性变形的过程中出现断裂,环体的内外圆倒角也要做合理设计,装配时可以起到导向作用,减少卡滞的概率。
