工业用压辊辊体结构三维设计

　　在散料输送、卷材加工、物料压实这类工业场景里，辊类部件一直是承担传动、承托、压合功能的核心基础零件，这次完成的辊体结构设计，最初的需求来源是建材生产线的生料带压合工位，现场原有辊件在长期运行后出现了辊面磨损不均、轴端跳动超差的问题，导致压合后的料带厚度公差波动超过0.2mm，无法满足后续裁切工序的精度要求。设计初期先梳理了现场的安装边界：现有工位的两侧轴承座安装孔中心距为1240mm，轴承座的安装基面到辊面的最小工作间隙不能小于35mm，避免运行过程中辊面剐蹭下方的输送托架，同时辊体需要适配现有驱动端的联轴器接口，轴伸端的直径、键槽尺寸必须和原有输出轴完全匹配，不需要改动现场的驱动安装座，降低改造的施工成本。

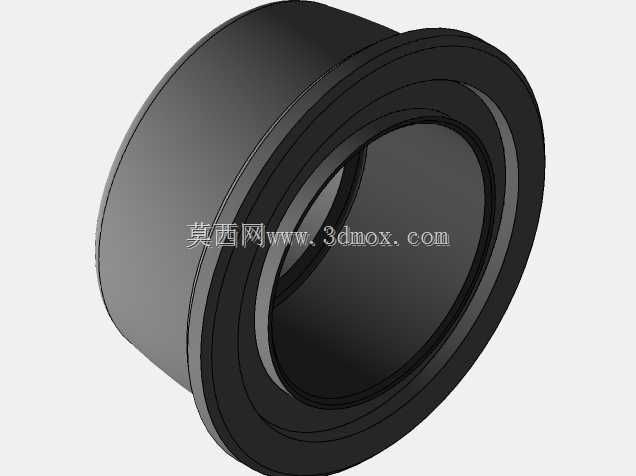

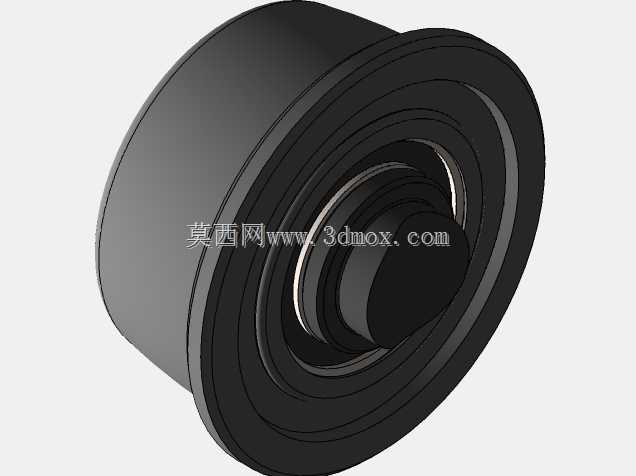

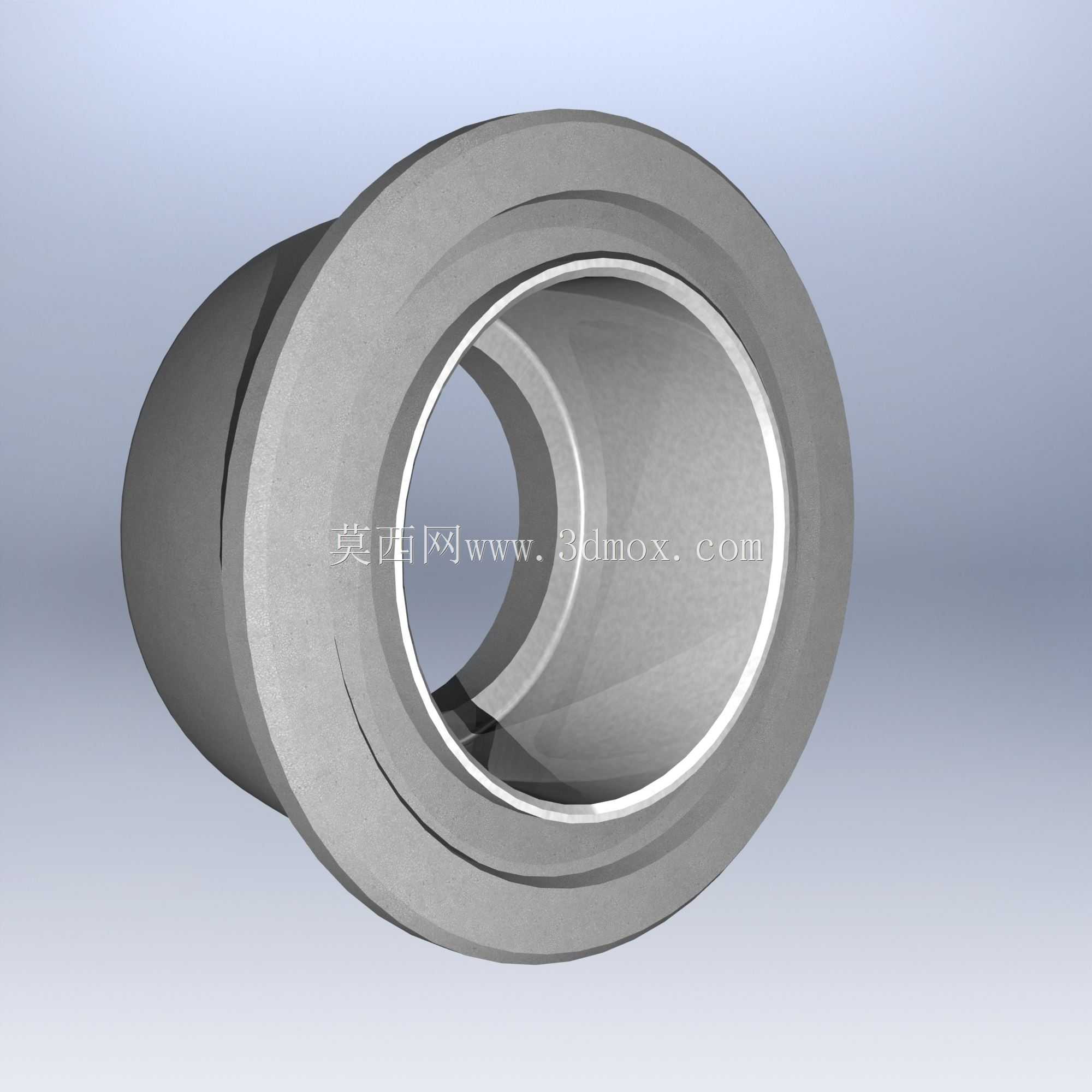

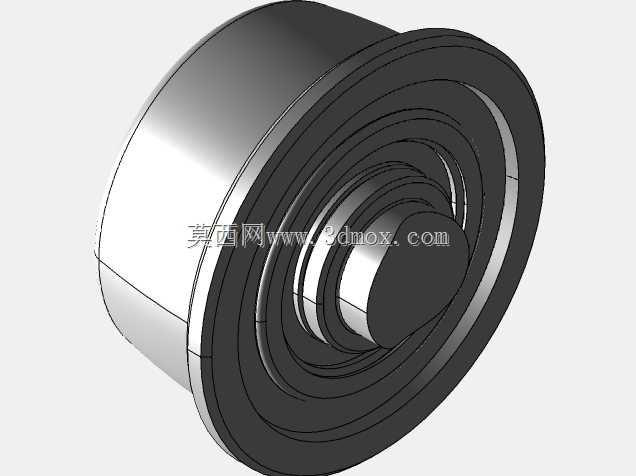

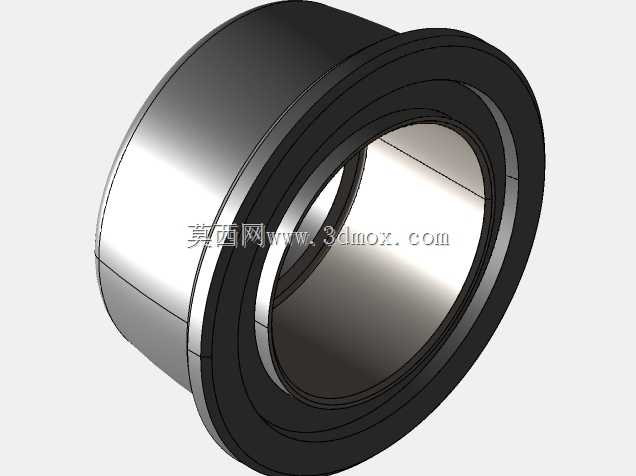

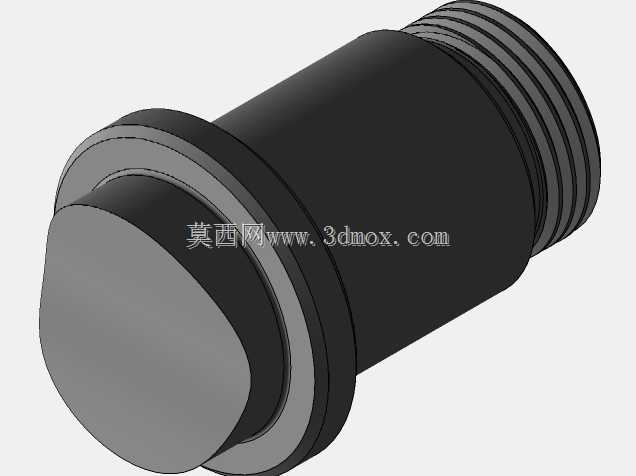

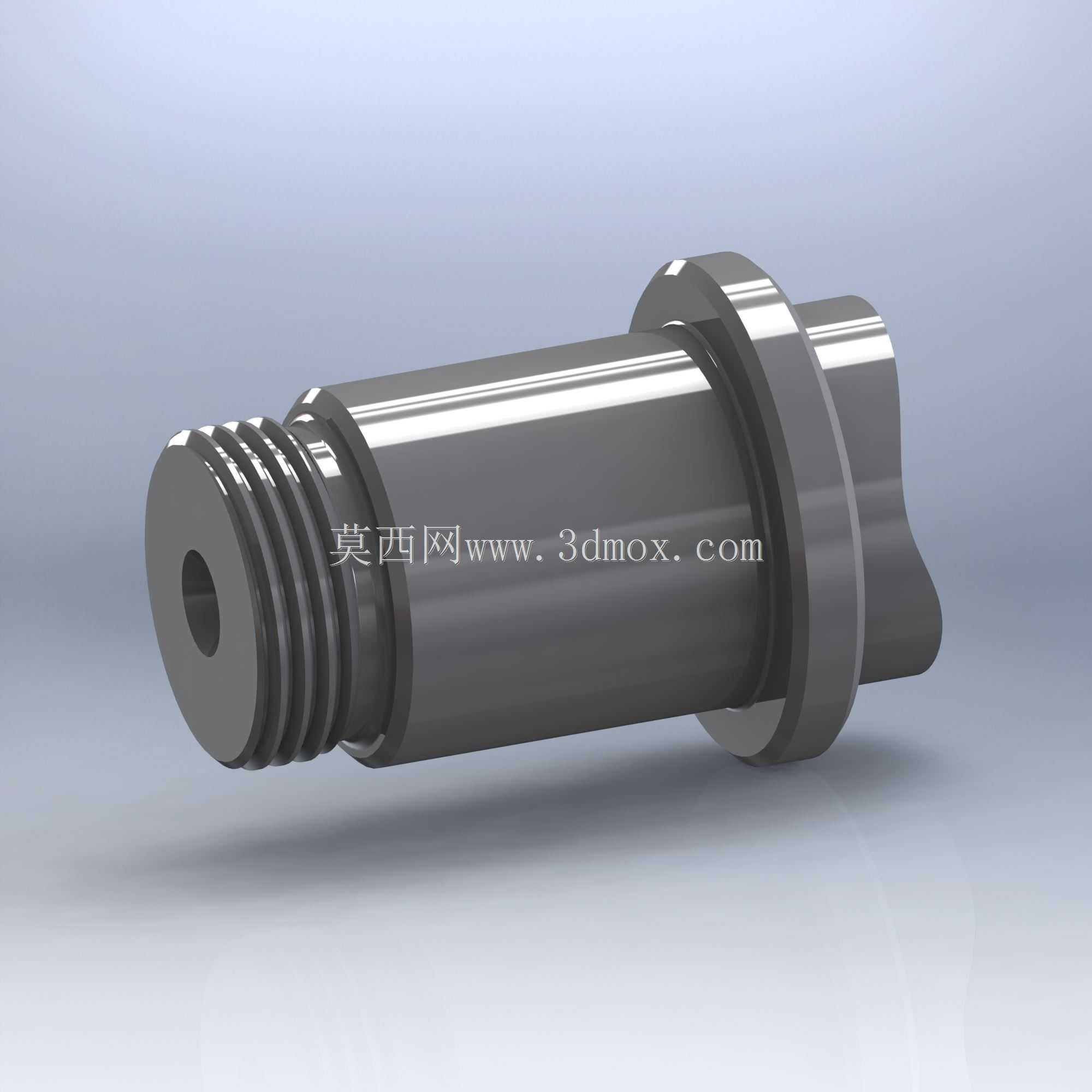

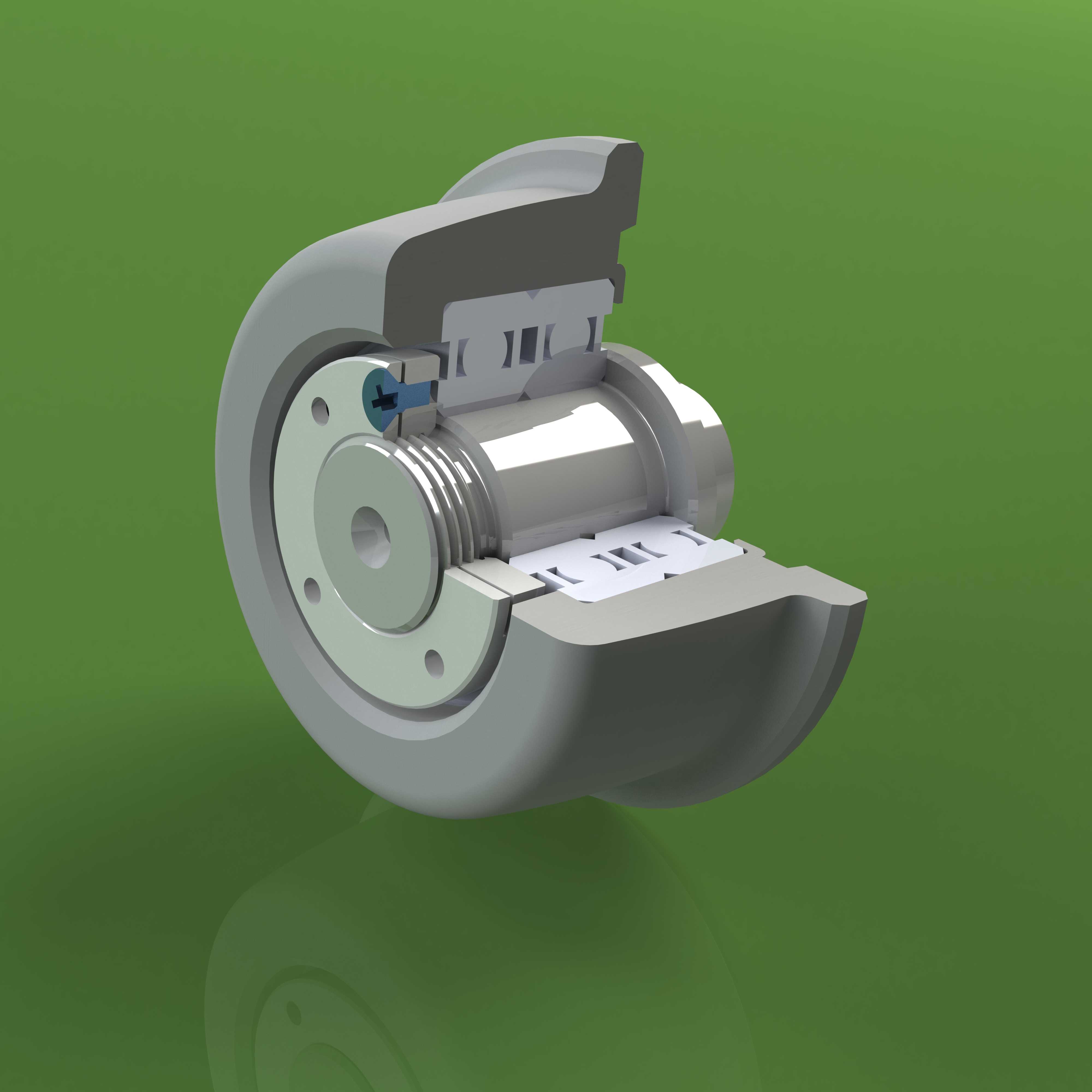

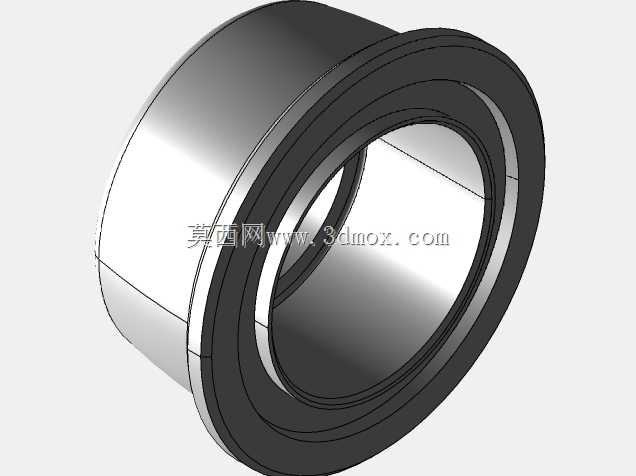

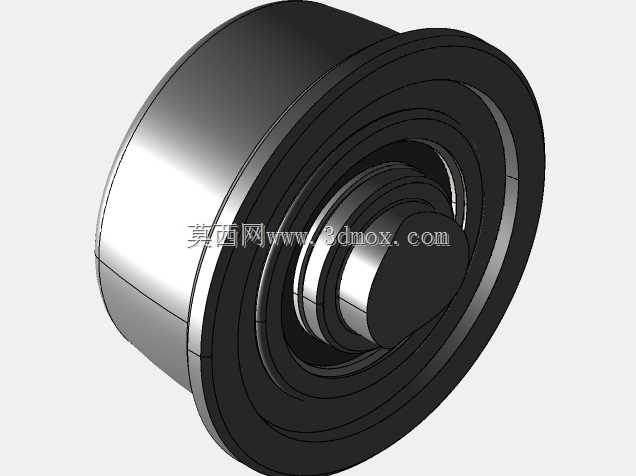

　　结构设计上没有采用传统的无缝钢管直接焊接轴头的方案，而是将辊体拆分为辊面套筒、两端辐板、支撑轴头三个部分，辊面套筒选用壁厚12mm的无缝钢管加工，内壁车削定位台阶后和辐板过盈配合，再通过圆周均布的塞焊孔完成焊接固定，这种结构相比整根圆钢车削的辊体，重量降低了42%，转动惯量更小，启动和制动时的冲击载荷能降低近三分之一，适合频繁启停的生产线工况。辊面的加工精度控制上，考虑到压合工位需要均匀的线压力，辊面的圆柱度公差设定为0.05mm，表面粗糙度控制在Ra1.6，既不会因为过于光滑导致和料带之间摩擦力不足出现打滑，也不会因为粗糙度过高刮伤料带表面。两端的支撑轴头采用阶梯轴设计，从轴伸端到辊体侧依次设计了联轴器配合段、轴承安装段、

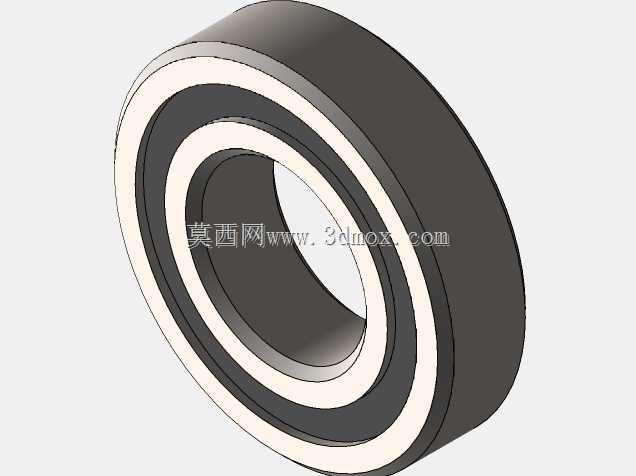

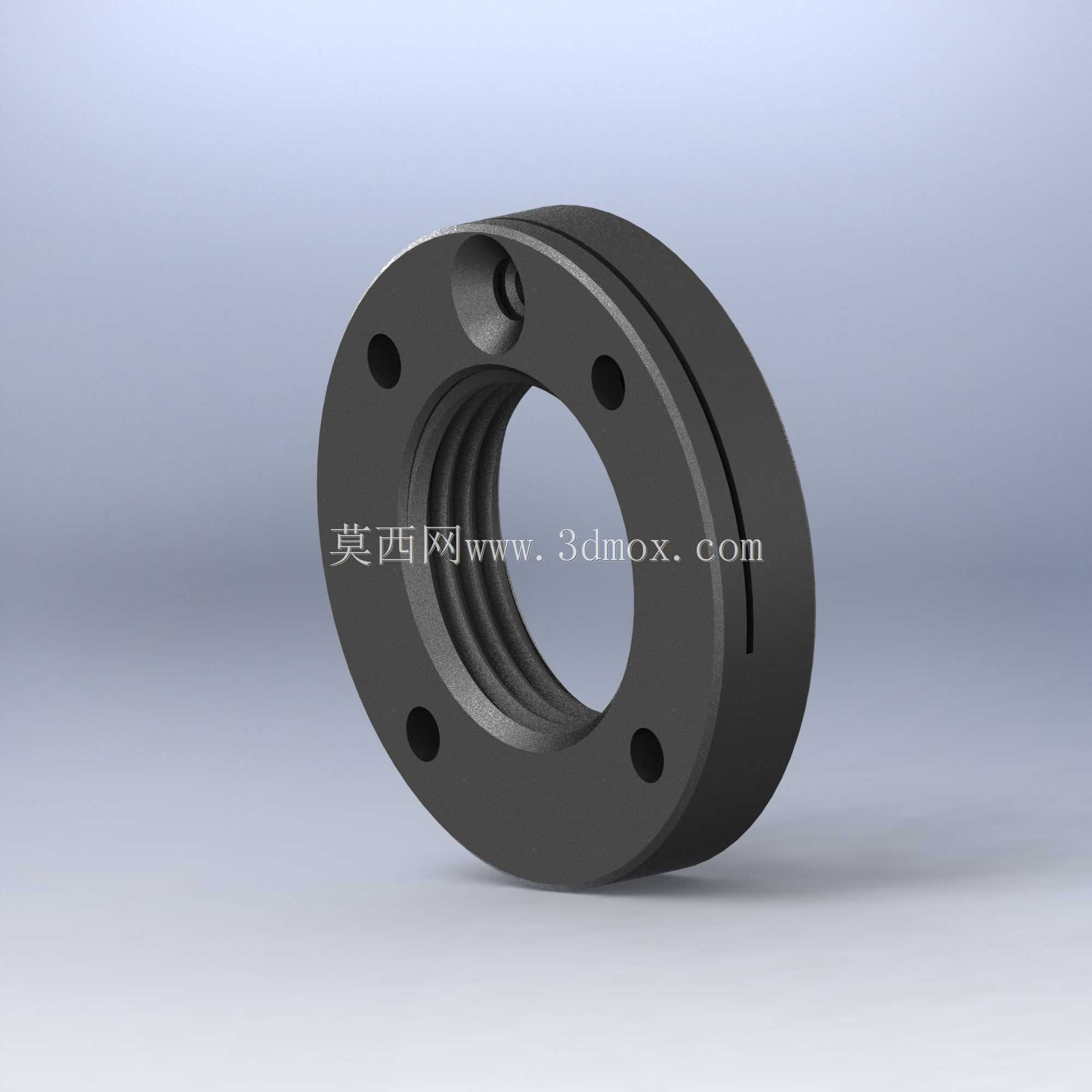

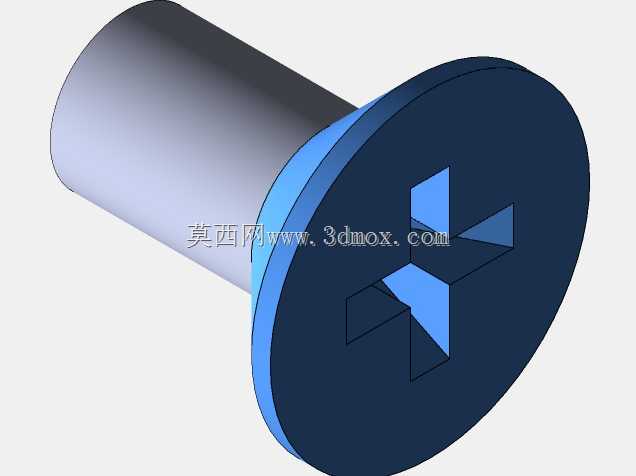

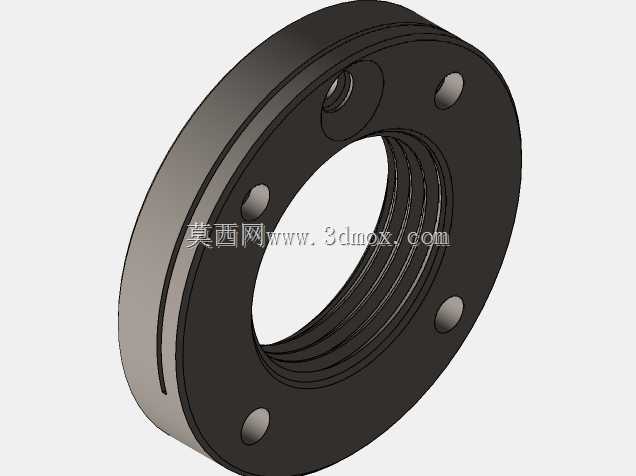

　　密封定位段、辐板配合段，轴承选用带座外球面球轴承，适配现场原有轴承座的安装尺寸，密封位置设计了甩油环和毡圈密封的双重结构，能阻挡生产现场的粉尘、细小颗粒进入轴承腔体，延长轴承的维护周期。设计过程中还做了动平衡校核，因为辊体的工作转速为120r/min，虽然转速不高，但辊体长度超过1米，若动平衡精度不够，长期运行会导致轴承座螺栓松动、机架共振的问题，因此在两端辐板上设计了平衡配重块的安装螺纹孔，装配完成后可以根据动平衡测试的结果加装配重块，将动平衡等级控制在G6.3级别，满足工业设备长期稳定运行的要求。另外考虑到不同工位的适配性，辊面预留了包胶加工的余量，若后续用于卷材输送、薄膜压合这类需要更高摩擦力的场景，

　　可以直接在现有辊面包覆3-5mm厚度的橡胶层，不需要重新加工辊体基体，轴端的密封结构也可以根据使用场景更换为骨架油封，适配有喷淋、潮湿的工作环境。安装尺寸的校核阶段，特意核对了辊体吊装时的最小空间需求，辊体整体最大直径为219mm，加上两端轴头的总长度为1320mm，现场的安装工位侧面预留的检修通道宽度为800mm，完全可以满足人工穿装、更换辊件的操作空间，不需要额外拆卸周边的防护栏或者其他设备部件。结构的受力分析上，按照最大线压力150N/cm的工况计算，辊体的最大挠度出现在辊体中点位置，计算值为0.12mm，远小于允许的0.3mm挠度阈值，不会出现压合过程中中间压力不足、两边压力过大的问题，保证整个辊面宽度方向的压力均匀性。
