直角外丝快插气动管路接头

　　这类直角转向的管路接头，在气动控制回路、低压流体输送场景里的应用占比不低，尤其是设备内部管路排布受安装空间限制、需要完成90度转向分流的位置，往往会优先选用这类结构的接头。从实际使用场景来看，车间自动化生产线的气动执行元件端、小型气动工具的进气端、实验台气路排布的转角位置，都能见到这类接头的身影，它不需要额外加装转接弯头，单一部件就能完成管路直角转向与不同接口形式的转换，能有效减少管路连接点的数量，降低气路泄漏的潜在风险。

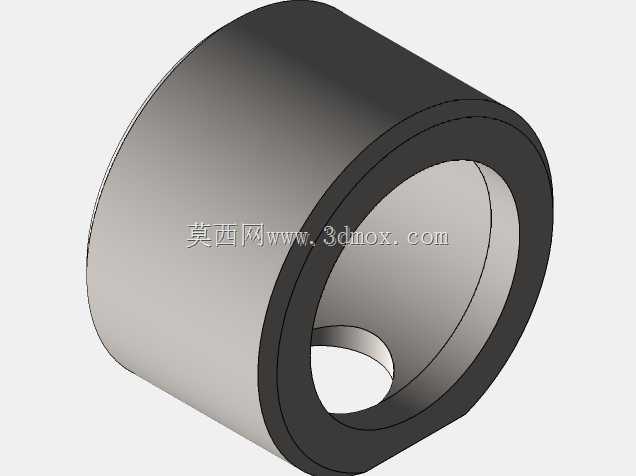

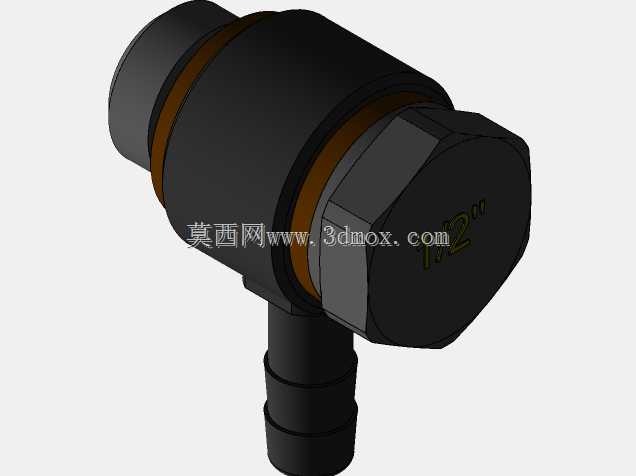

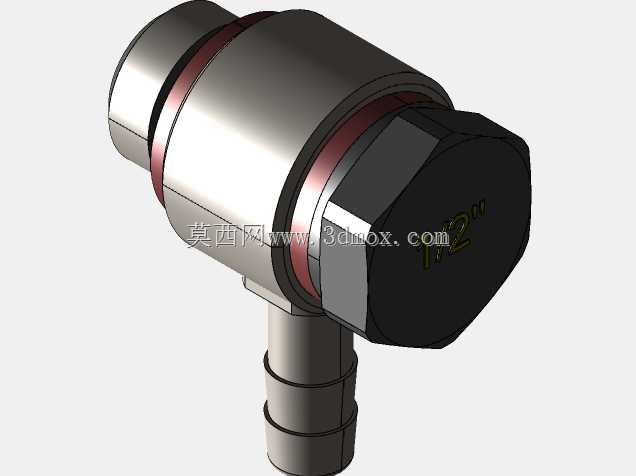

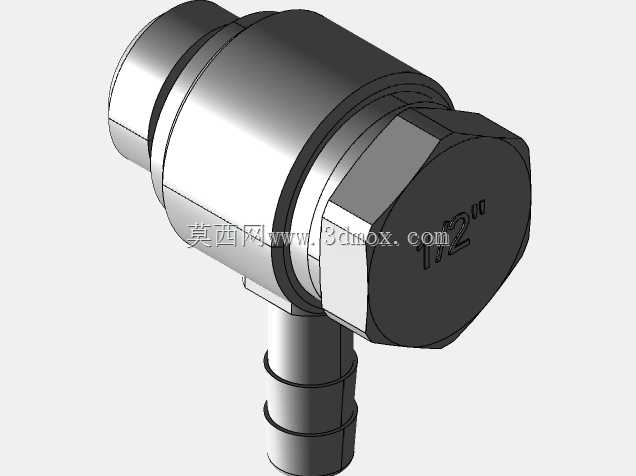

　　从功能特性上看，这款接头集成了两种连接形式，一端为外螺纹接口，可直接拧入阀体、气缸等带内螺纹的安装基面，另一端为宝塔式竹节接头，可直接插接柔性气动软管，搭配喉箍紧固后能实现可靠的管路密封，中间的直角转向结构可让管路排布更贴合设备内壁，避免软管过度弯折导致的气路通径缩小、管路过早疲劳开裂的问题。接头主体与螺纹端、宝塔端的衔接位置做了加厚处理，能承受常规气动回路0.8MPa以内的工作压力，日常使用中不会因为管路拉扯、气压波动出现结构断裂的问题。

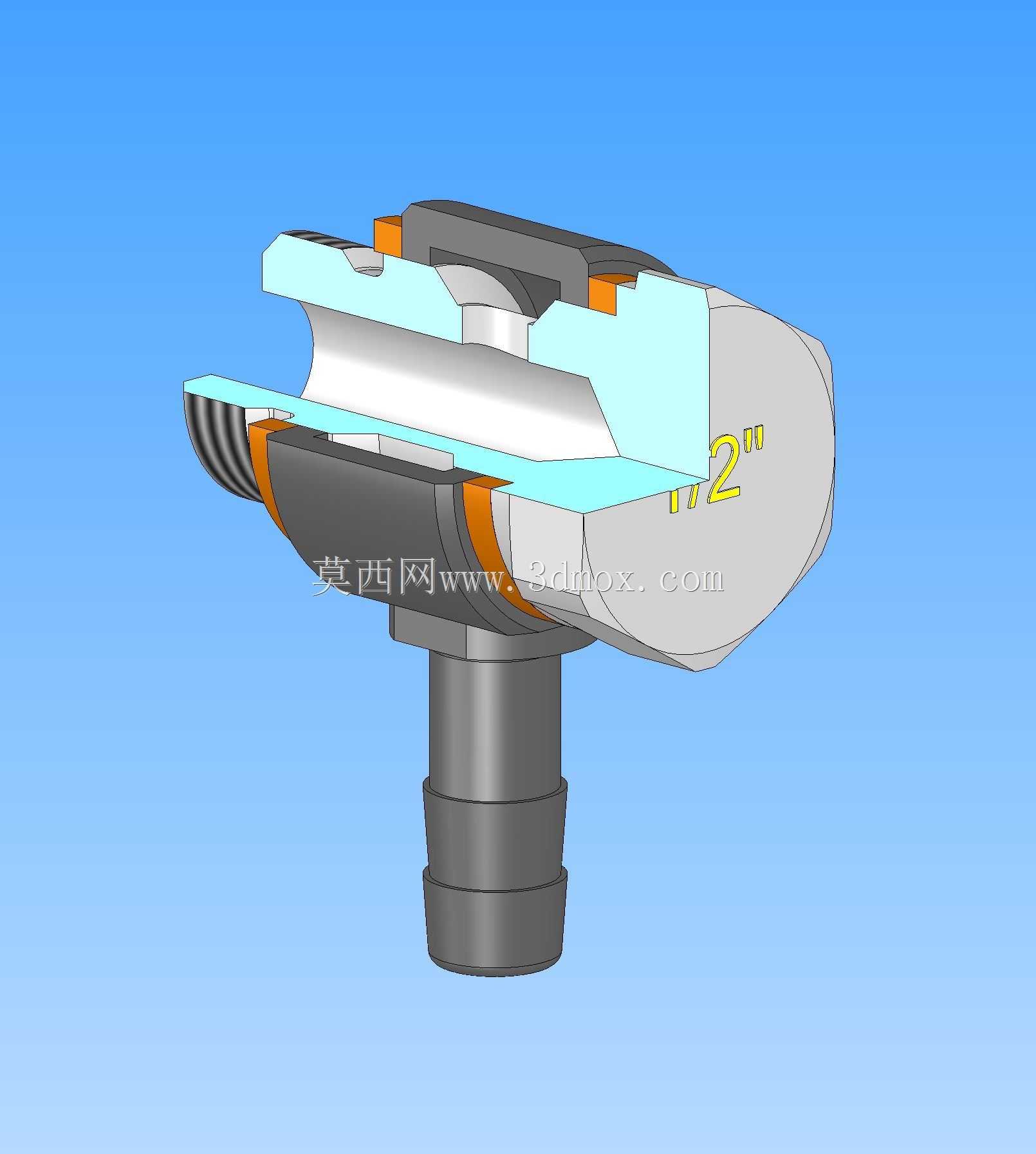

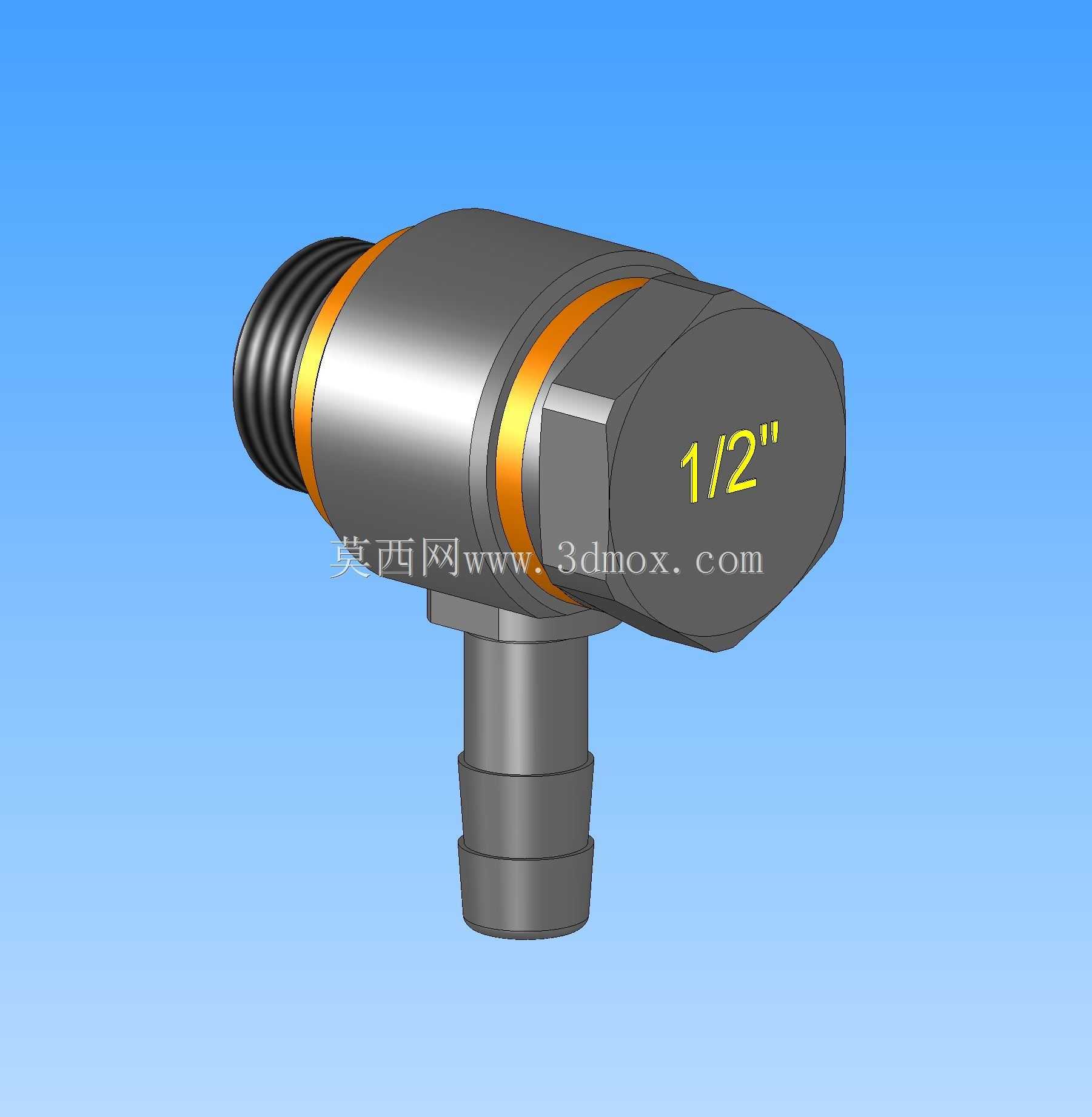

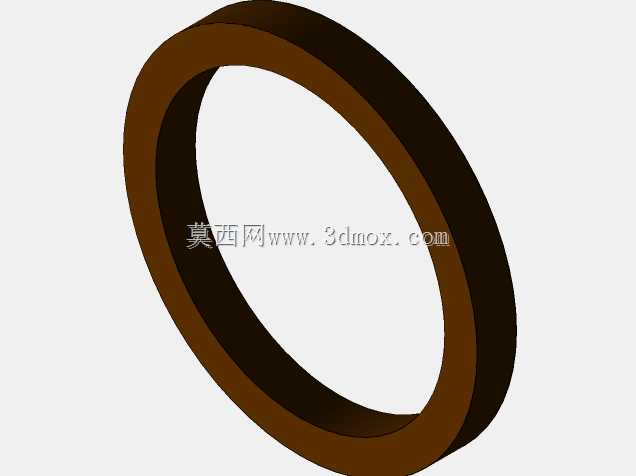

　　设计这款接头的三维结构时，首先要明确不同接口的匹配公差，外螺纹端的牙型精度要符合普通密封管螺纹的公差要求，拧入安装基面后配合生料带或密封垫圈就能实现端面与螺纹副的双重密封；宝塔端的竹节凸棱尺寸要匹配对应规格软管的内径，凸棱的倒角角度要控制在合理范围，既方便软管插接，又能在喉箍锁紧后让软管内壁嵌入凸棱间隙，避免管路受压后脱开。中间的主体部分做了等通径设计，内部流道没有突兀的缩径或台阶，能减少压缩空气通过时的压力损失，避免气流在接头内部产生紊流噪音。接头两端的橙色密封环位置，设计时预留了标准的密封件安装槽，槽宽与槽深的尺寸匹配常规O型圈的线径，装配后密封件不会因为管路转动、气压冲击出现移位失效。

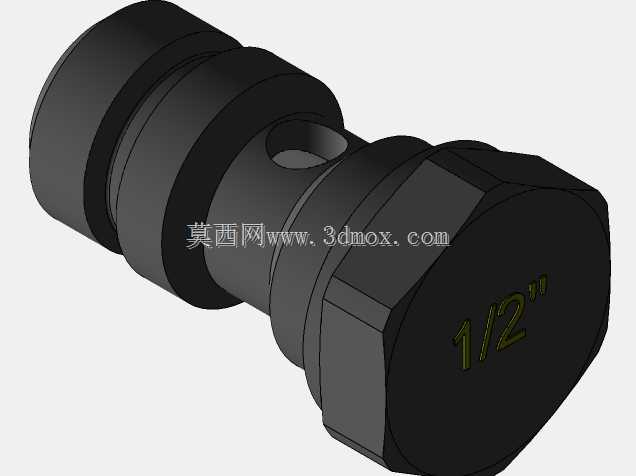

　　从安装边界来看，这类接头的外螺纹端拧入安装位后，直角转向的宝塔端朝向与螺纹轴线垂直，安装前需要预留足够的软管弯曲空间，避免软管插接后弯折半径小于软管的最小允许弯曲半径；接头主体的六角拧动面尺寸符合标准扳手的开口尺寸，安装时不需要特制工具，用普通活动扳手或开口扳手就能完成紧固，紧固力矩控制在合理范围即可，不需要过度拧紧导致螺纹滑牙或主体开裂。接头外露的金属表面做了防锈处理，在车间多粉尘、少量切削液飞溅的环境下也能长期使用，不会因为表面锈蚀导致后续拆卸维护困难。

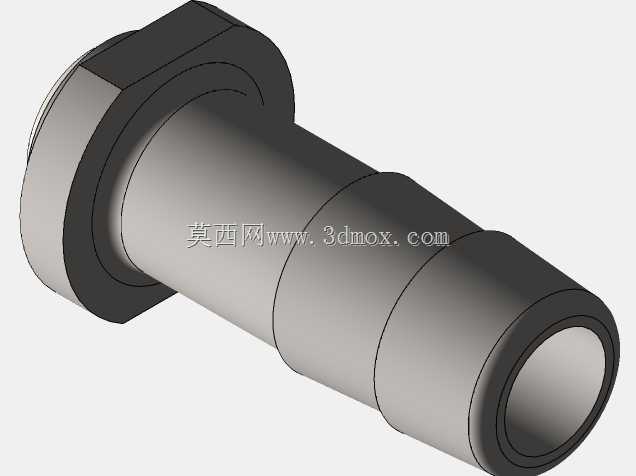

　　在三维建模过程中，这类接头的结构细节需要重点关注几个位置：一是内部流道的过渡圆角，直角转弯位置不能做成尖锐直角，要做圆弧过渡减少气流阻力；二是宝塔端每个竹节凸棱的尺寸一致性，每个凸棱的外径差要控制在公差范围内，保证软管插接后每个凸棱都能与软管内壁紧密贴合；三是外螺纹端的退刀槽尺寸，退刀槽宽度要足够，保证螺纹能完全拧入安装基面，不会因为退刀槽过窄导致螺纹无法拧到位出现密封间隙。另外，接头两端的密封槽边缘要做微小倒角，避免装配O型圈时刮伤密封件表面，埋下泄漏隐患。
