在冶金、矿山、起重运输、石油化工等重载传动场景中,两轴之间的偏移补偿能力直接决定整套传动链的运行寿命,鼓形齿式联轴器正是针对这类存在径向、角向、轴向综合偏移的轴系连接需求开发的核心传动部件。不同于刚性联轴器对安装对中精度的严苛要求,这类带齿面啮合结构的联轴器,允许被连接的主动轴与从动轴之间存在一定范围的安装偏差,即便设备运行过程中出现基础沉降、轴系受热变形、负载冲击带来的轴端位移,也能通过齿面的相对滑动持续稳定传递扭矩,避免轴系因附加弯矩产生的轴承磨损、轴颈疲劳断裂问题。

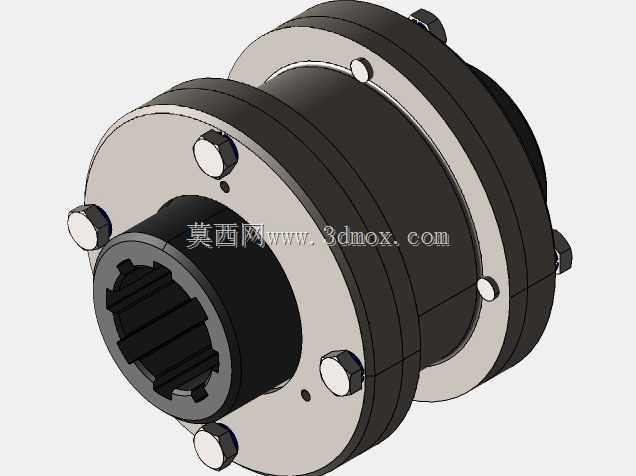

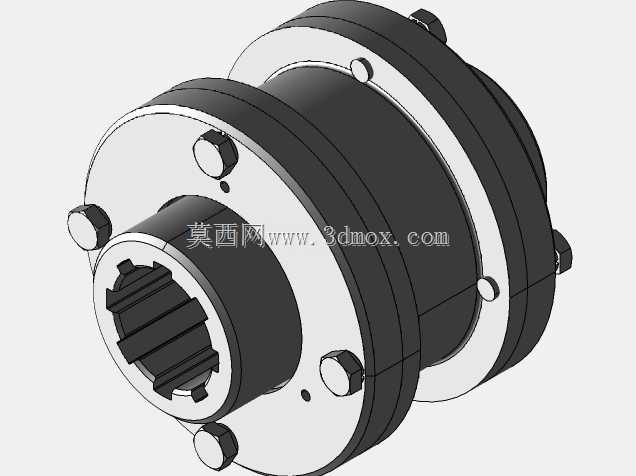

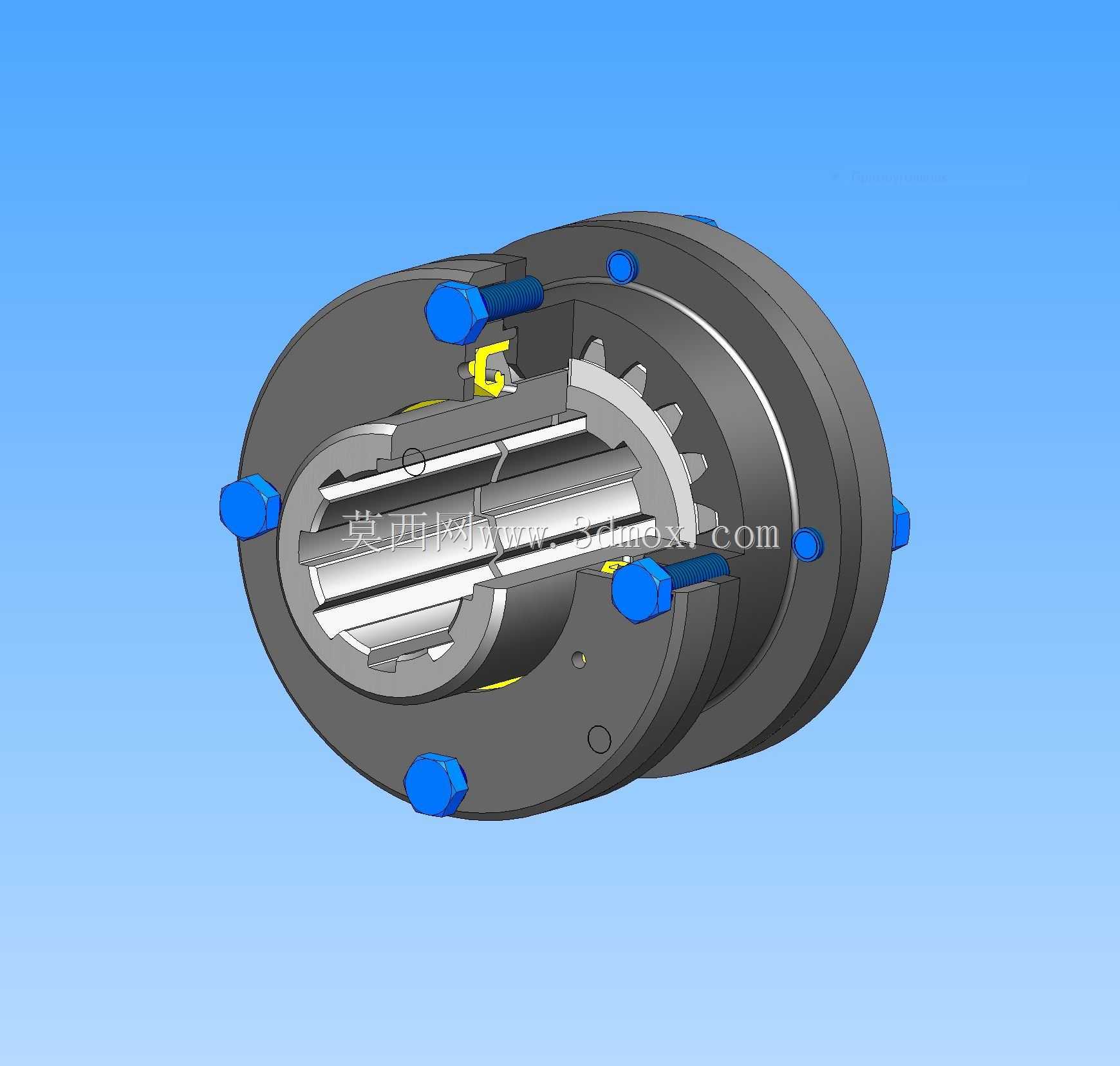

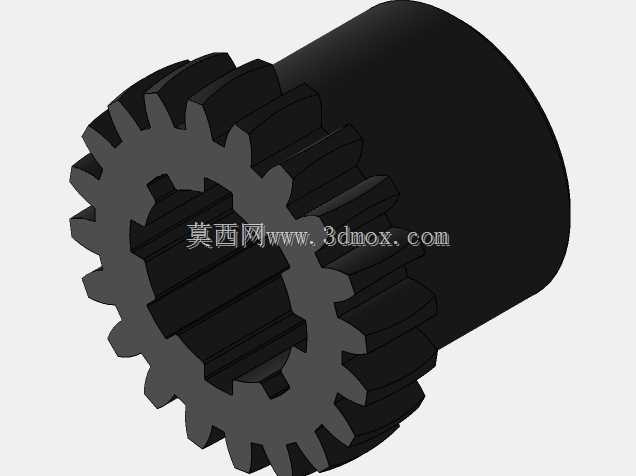

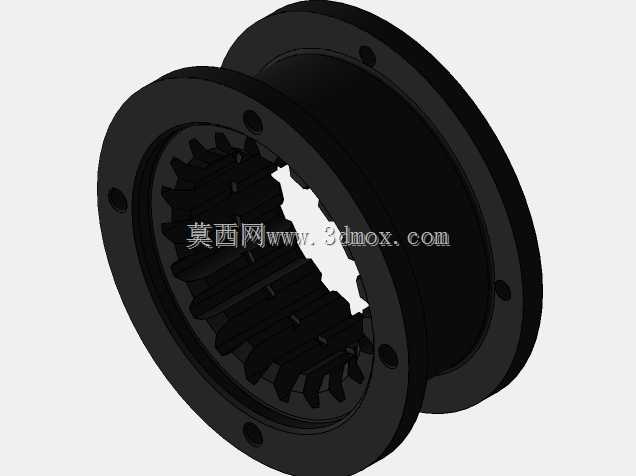

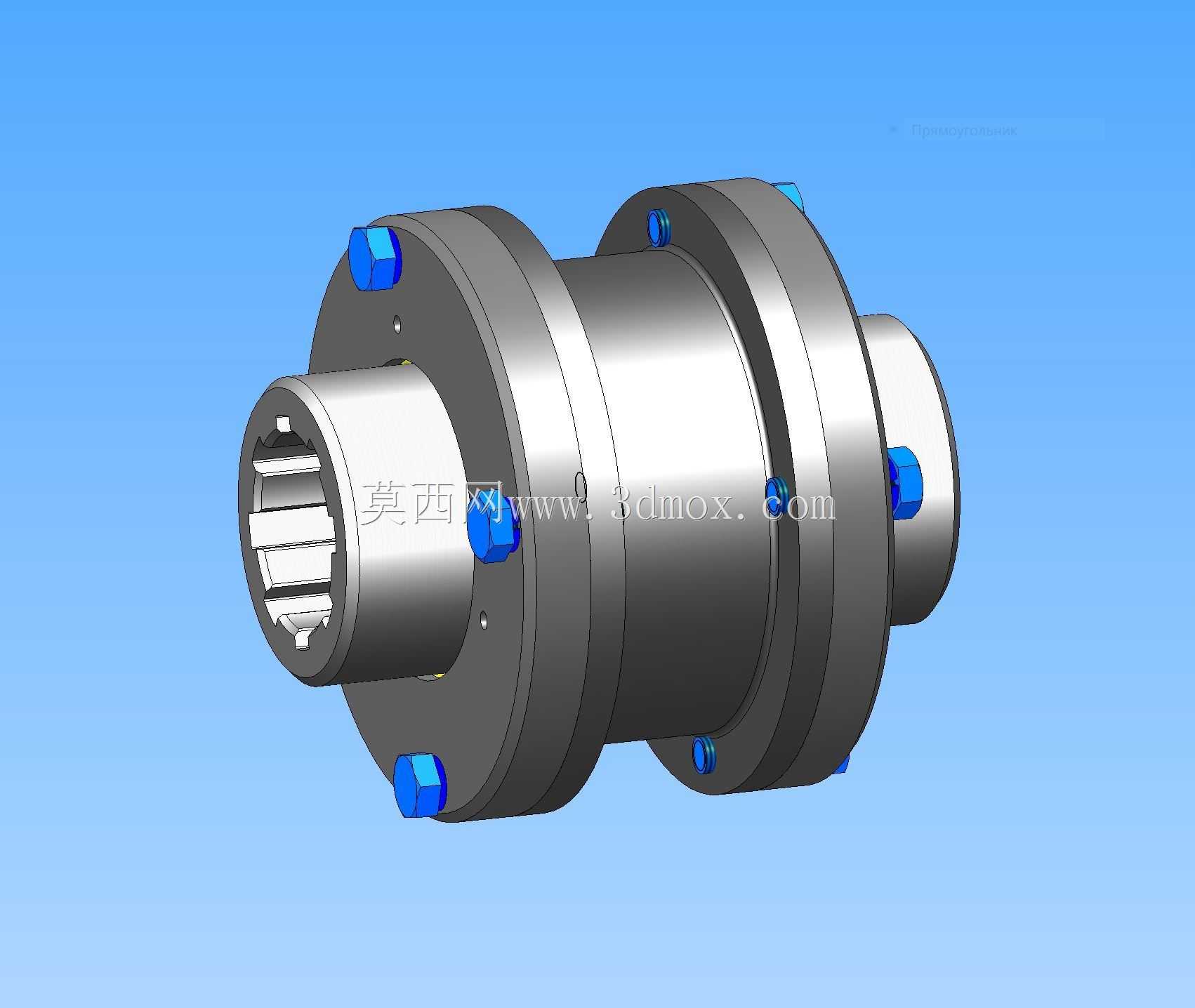

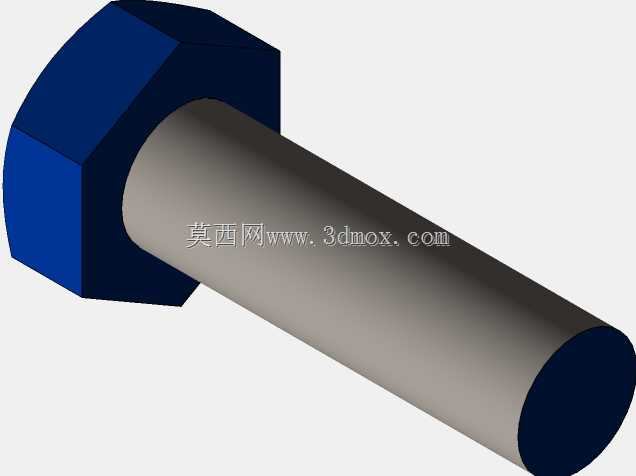

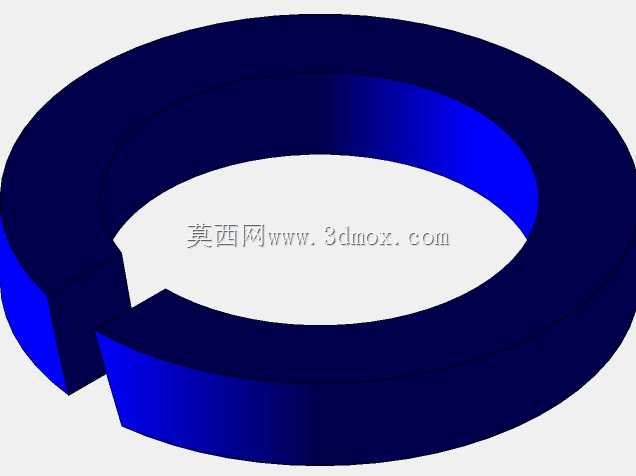

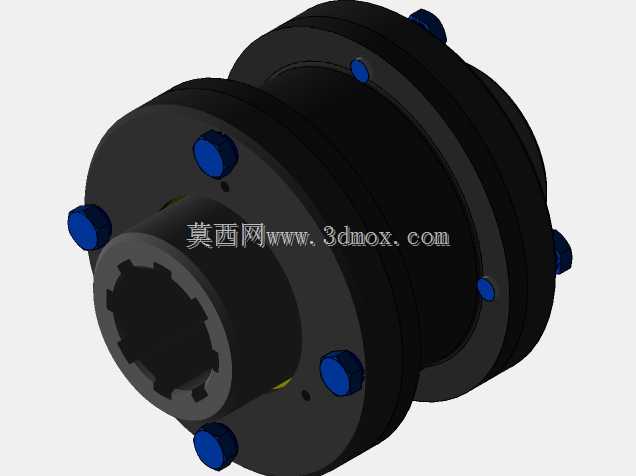

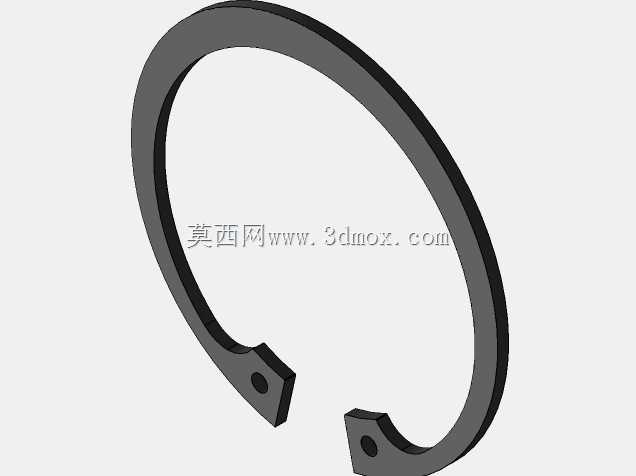

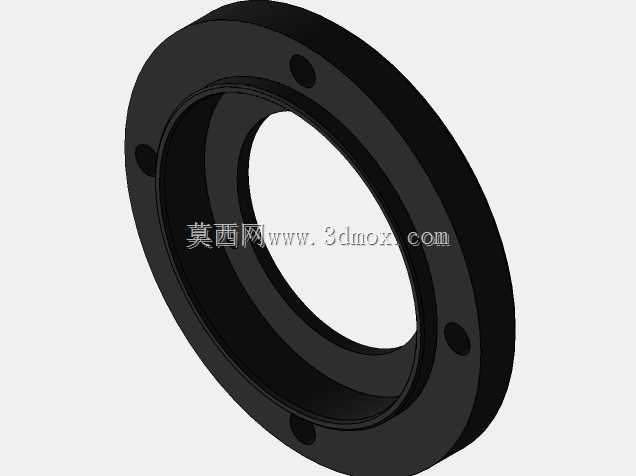

从结构设计逻辑来看,这套联轴器采用内外齿啮合的核心结构,外齿轴套的齿面加工为鼓形曲面,齿侧间隙经过精确计算,既保证啮合过程中齿面接触应力控制在材料许用范围内,又能预留足够的偏移补偿空间。端盖位置的蓝色紧固件为密封端盖的连接螺栓,端盖内部预留有润滑脂储腔,啮合齿面长期处于脂润滑状态,可大幅降低齿面磨损速率,减少日常维护频次。法兰端的连接螺栓孔采用均布设计,安装时可根据现场轴系的对中情况,微调法兰对接的周向位置,降低现场安装的对中难度,无需额外制作专用工装即可完成装配。
实际选型应用时,首先需要匹配被连接轴的轴径尺寸,外齿轴套的内孔键槽尺寸需与轴端的平键规格完全契合,避免键连接出现间隙导致的传动冲击。法兰端的安装止口尺寸需要与对接设备的输出法兰止口匹配,保证同轴度初始偏差在允许范围内,通常初始安装的径向偏移量不超过0.5mm,角向偏移不超过1.5°,轴向窜动预留量根据设备运行时的轴系热伸长量确定,一般预留3-5mm的轴向间隙即可满足大部分工况需求。

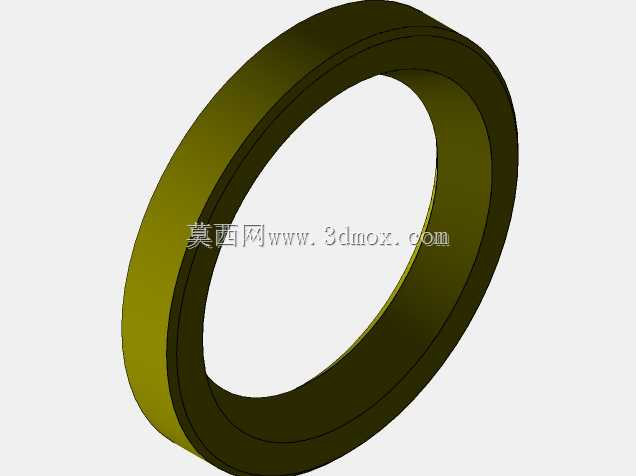

在传动性能设计上,齿面的接触强度按照额定扭矩的1.5倍进行校核,即便出现短时过载冲击,齿面也不会出现点蚀、胶合失效。外齿轴套与内齿圈的材质选用合金结构钢,经过调质处理后齿面进行表面淬火,硬度达到HRC45-50,兼顾芯部的韧性与齿面的耐磨性,可承受频繁正反转带来的冲击载荷。密封结构采用双唇形橡胶密封圈,可阻挡外部粉尘、水汽进入啮合腔,同时避免内部润滑脂泄漏,在多粉尘、高湿度的恶劣工况下也能长期稳定运行。
不同于弹性套柱销联轴器依赖弹性元件变形补偿偏移的结构,齿式联轴器的扭矩传递完全通过金属齿面啮合完成,不存在弹性元件老化、碎裂的失效风险,更适合重载、高速、运行周期长的传动场景。在带式输送机的驱动滚筒与减速机输出轴连接、球磨机的主电机与减速机输入轴连接、桥式起重机的大车行走机构传动连接等场景中,这类联轴器的应用占比极高,设计建模过程中需要重点关注齿面的鼓形量参数,鼓形量过大会导致齿面接触面积减小,接触应力超标加速磨损,鼓形量过小则无法满足偏移补偿需求,容易出现卡滞、附加载荷过大的问题。建模时齿形参数按照渐开线圆柱齿轮标准选取,啮合侧隙根据补偿量需求进行调整,法兰连接螺栓的预紧力按照螺栓强度等级计算确定,避免运行过程中螺栓松动导致的传动故障。
