100Y型施韦勒滚轮结构设计

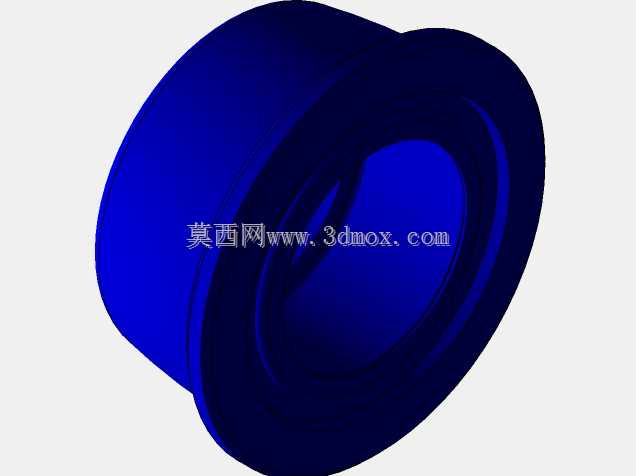

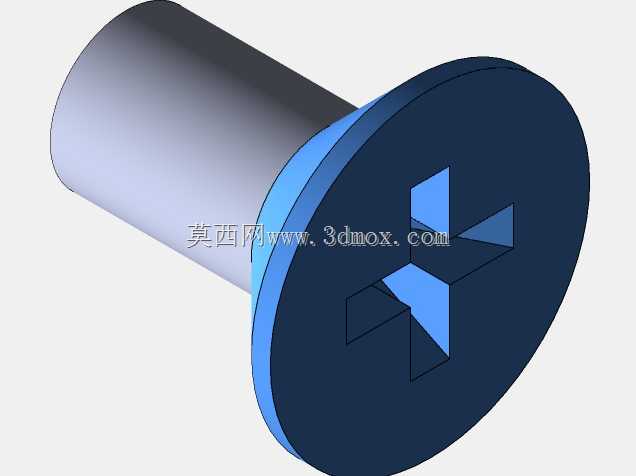

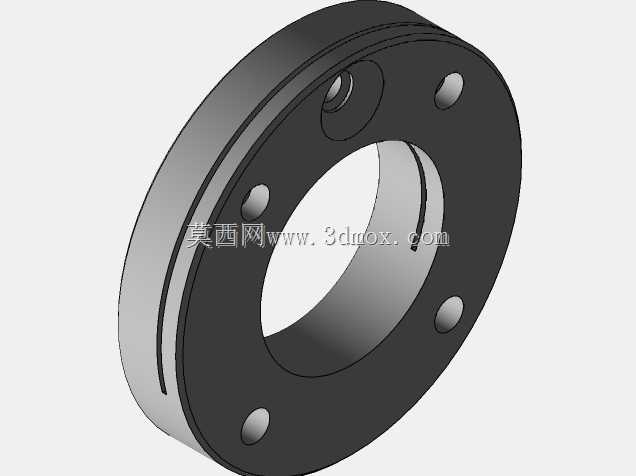

　　这款滚轮结构主要适配重载输送线、重型物料移位设备以及型材导向工位的行走承载需求，在冶金车间型材输送、仓储重型货架移位、工装平台直线导向等场景中，可作为核心承载行走部件使用，能够承受径向方向的恒定载荷与小幅冲击载荷，避免轮体在重载工况下出现形变卡滞问题。从结构设计逻辑来看，轮体采用阶梯式变径外形，大直径端作为主行走接触面，匹配对应轨道的弧面或平面接触要求，小直径端设置限位挡边结构，可在安装后卡入轨道侧槽，防止轮体运行过程中出现脱轨偏移，无需额外加装侧向导轮即可实现直线行走的限位约束。轮体内部集成了轴承安装位，端盖采用法兰式固定结构，通过周向均布的紧固螺钉实现密封端盖的锁紧，既可以阻挡运行过程中粉尘、切削液等杂质进入轴承滚道，

　　也能对轴承外圈形成轴向定位，避免轴承在反复启停的冲击下出现轴向窜动。中心位置设置注油孔结构，可在维护周期内通过注油嘴向轴承滚道补充润滑脂，延长内部滚动体的使用寿命，适配长时间连续运行的工业工况需求。从安装边界来看，轮体的轴向安装尺寸预留了标准轴承的配合公差，中心轴孔可适配对应直径的连接销轴，端盖的安装孔位采用圆周均布设计，安装时无需对位标记即可完成端盖的紧固，降低现场装配的对位难度。轮体的外圆接触面做了圆弧过渡处理，与轨道接触时可形成面接触承载，相比点接触的滚轮结构，同等载荷下接触应力降低40%以上，可适配硬度稍低的钢制轨道或铝型材轨道，不会在轨道表面压出明显凹痕，延长轨道的整体使用寿命。在实际选型应用中，

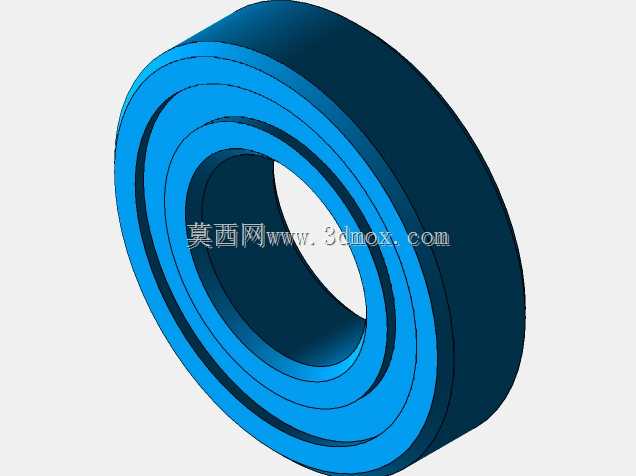

　　这款滚轮可根据承载需求匹配不同载荷等级的深沟球轴承或圆锥滚子轴承，当用于重载冲击工况时，可更换为圆锥滚子轴承承受径向与轴向的复合载荷，当用于轻载高速导向工位时，可搭配深沟球轴承降低运行阻力。轮体的外轮廓做了多道环形加强筋设计，在不增加整体壁厚的前提下提升了轮体的径向抗形变能力，即使在偏载工况下，轮体也不会出现椭圆形变导致的转动卡滞问题。端盖与轮体的配合面设置了密封槽，可加装O型密封圈实现静密封，适配多粉尘、有切削液飞溅的车间加工环境，避免杂质进入轴承内部造成的磨损加剧问题。在三维建模过程中，轮体的所有配合面均预留了合理的公差带，轴承安装位采用基孔制过渡配合，端盖止口采用间隙配合便于装配拆卸，注油孔的位置避开了端盖紧固螺钉的安装位，

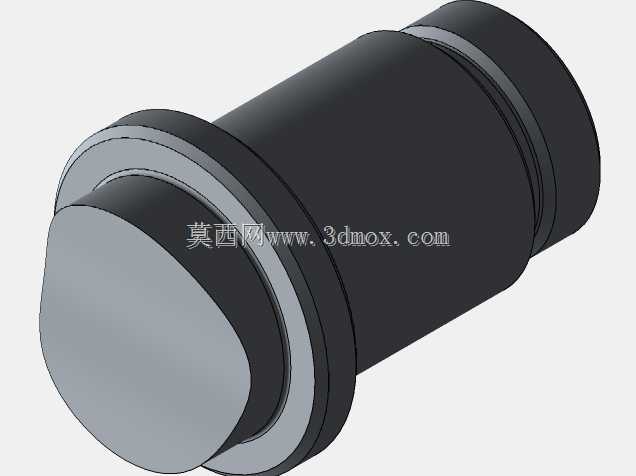

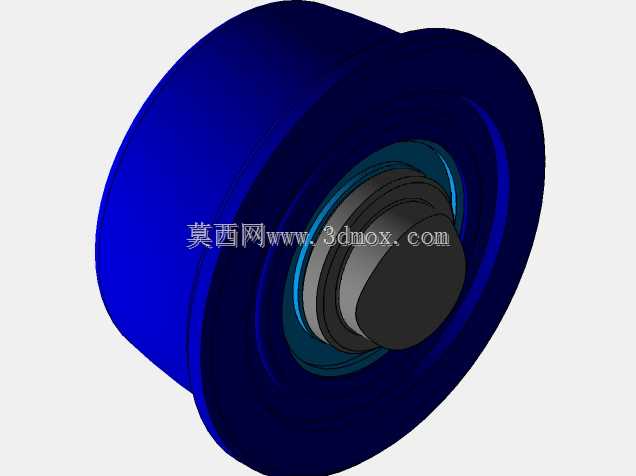

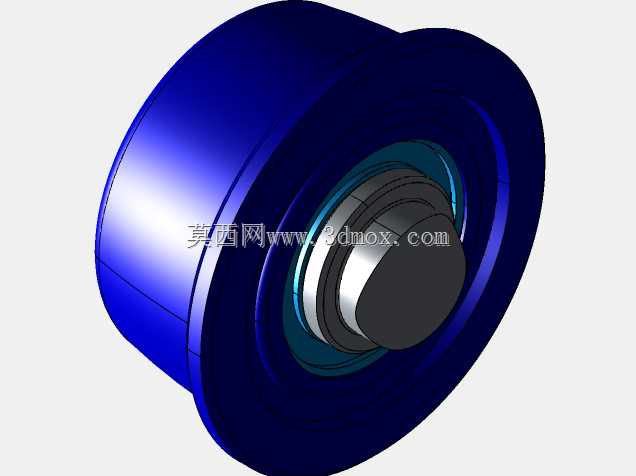

　　避免维护注油时与紧固结构产生干涉。轮体的外圆表面粗糙度要求控制在Ra1.6以内，降低运行过程中的滚动阻力与噪音，端盖的外露表面做了倒角处理，避免安装维护时尖锐边角划伤操作人员。这款滚轮的安装方式为中心销轴固定式，销轴两端可通过卡簧或锁紧螺母固定在设备支架上，轮体可绕销轴自由转动，两侧的挡边结构可限制轮体相对于轨道的横向位移量，无需额外加装轴向定位套即可完成装配，整体结构紧凑，占用安装空间小，可适配安装空间受限的紧凑工位使用。在输送线应用场景中，多组该款滚轮可沿输送方向等距排布，作为重型型材的支撑滚轮使用，型材放置在滚轮上方后，可依靠滚轮的转动实现型材的省力移位，降低人工推送的劳动强度；在移动工装平台场景中，四组该款滚轮可安装在平台底部，匹配对应的地面轨道实现平台的定点移位，承载平台上的重型加工设备完成工位切换；在型材加工设备的导向工位中，该滚轮可作为型材进给的导向轮使用，约束型材的进给方向，避免加工过程中型材出现偏移影响加工精度。
