博世PKS55手持切割机扳机操作组件

　　该组件是手持型材切割机上的核心操作触发部件，对应博世PKS55系列手持切割设备的扳机操作单元，在手持电动工具的作业场景中，这类部件直接关联操作人员的施力习惯与设备启停控制逻辑，是手持工具人机交互环节的关键结构件。从实际使用场景来看，这类扳机组件需要适配手持作业时的单手握持操作逻辑，操作人员握持设备副手柄的同时，食指可自然搭置在扳机拨杆区域，施力按压时即可触发设备的启动信号，松开后自动复位切断动力输出，满足手持切割作业中即时启停的操作需求，尤其在型材切割、家装板材裁切这类需要频繁调整切割位置、随时控制设备通断的作业场景中，扳机的操作行程、按压力度、复位灵敏度都会直接影响作业效率与操作安全性。

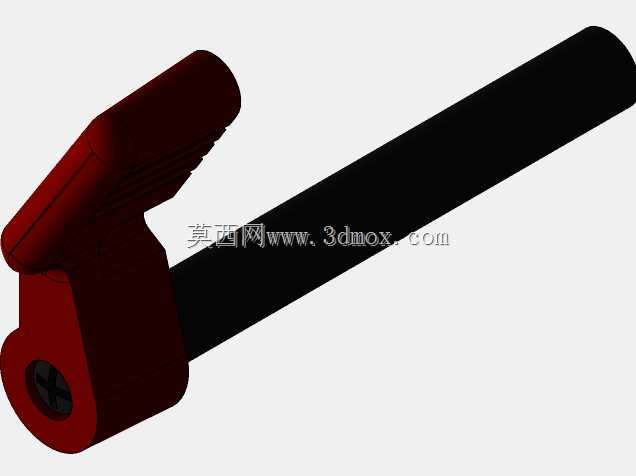

　　从功能特性层面看，该组件分为长杆传动段与握持触发段两个核心部分，长杆段穿入设备手柄的内部安装腔，端部的内螺纹结构用于和设备内部的开关触发顶杆、复位弹簧组件连接，将扳机的摆动力传递到设备内部的微动开关位置，实现动力回路的通断控制。红色的握持触发段做了多道平行的防滑筋条设计，表面的凹凸纹理可以增加操作人员戴手套操作时的接触摩擦力，避免作业过程中手上沾附的切屑、汗液导致打滑，触发段的外形弧度完全贴合食指指腹的自然弯曲形态，长时间按压操作时不会出现局部应力集中导致的硌手问题。长杆与扳机主体的连接位置做了加厚的转轴安装座，该位置是扳机摆动过程中的受力支点，加厚结构可以承受频繁按压带来的交变载荷，避免长期使用后出现转轴开裂、摆臂变形的问题。

　　设计过程中首先要匹配原有设备的安装边界，长杆的外径尺寸需要和手柄内部的安装导向孔做间隙配合，保证扳机摆动过程中长杆可以沿导向孔顺畅滑动，不会出现卡滞、偏磨的问题；长杆端部的内螺纹规格需要和内部传动顶杆的外螺纹完全匹配，保证连接后没有轴向窜动，避免扳机出现空程行程过大的问题。扳机的摆动行程需要严格控制在设备微动开关的触发行程范围内，按压到极限位置时刚好触发开关的导通触点，同时不会过度按压导致开关触点受压过载，松开时复位弹簧的弹力可以带动扳机快速回到初始位置，保证开关触点可以快速断开，避免设备出现停转滞后的问题。外形设计上，红色的外观配色和设备主体的黑色外壳形成明显的视觉区分，操作人员在光线不佳的作业环境中也可以快速定位扳机位置，减少误操作的概率。

　　安装边界方面，该组件的转轴孔位需要和手柄壳体上的转轴凸柱完全同轴，装配后扳机的摆动平面和手柄的握持平面保持平行，不会出现侧向偏摆导致的长杆与导向孔摩擦问题；扳机触发段的外轮廓需要和手柄外壳的扳机避让槽完全匹配，复位状态下扳机外表面和手柄外壳表面保持齐平，既不会突出外壳导致误触，也不会凹陷过深导致操作人员按压时无法施力。长杆的长度尺寸需要严格匹配内部传动链的安装距离，过长会导致扳机无法完全复位，开关无法正常断开，过短则会导致扳机按到底也无法触发开关，设备无法正常启动。这类操作部件的设计还要考虑长期使用的磨损问题，转轴位置的接触面需要做适当的圆角处理，减少摆动过程中的摩擦阻力，同时选用耐磨的工程塑料材质，保证数万次按压操作后不会出现明显的磨损间隙，避免扳机出现晃动、行程偏移的问题。在手持电动工具的结构设计中，这类看似简单的操作部件，实际直接决定了设备的操作手感与使用可靠性，需要结合人体工程学、传动力学、材料耐磨性能多方面因素做综合考量，每一处尺寸细节都要匹配实际装配与使用的需求，不能出现尺寸偏差导致的装配干涉或者功能失效问题。
