推拉式快速夹紧工装夹具结构设计

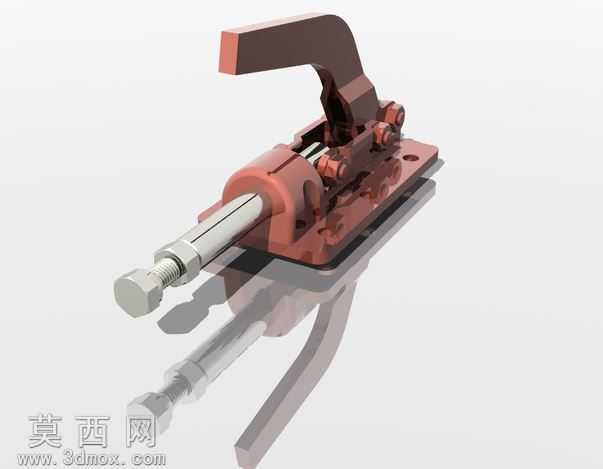

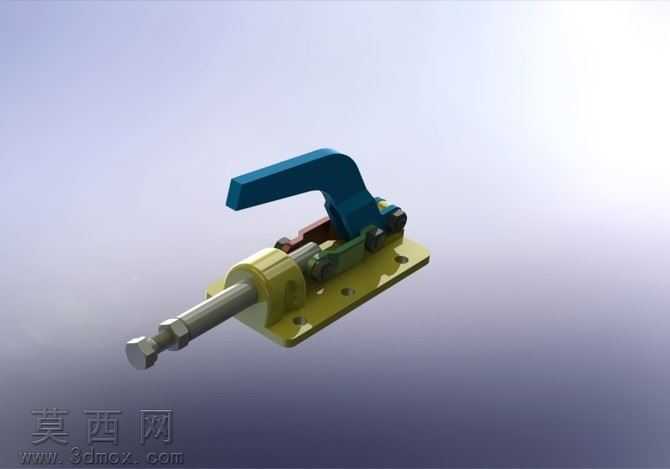

本作品为手动推拉式快速夹紧工装的三维结构设计，整体采用模块化建模思路完成，在三维建模过程中严格遵循机械加工的公差配合标准，对每一个零部件的尺寸参数进行精准定义，确保各部件装配后无干涉、运动逻辑顺畅。建模阶段首先完成底座基体的绘制，底座采用带安装孔的板式结构，预留的四个沉头安装孔可适配不同工作台面的固定需求，底座上的定位凸台用于安装锁紧机构的核心组件，建模时对底座的倒角、安装孔位的同轴度都做了参数化约束，方便后续根据使用场景调整尺寸。其次完成驱动手柄的建模，手柄采用符合人体工学的弧形弯折结构，表面做了圆角过渡处理，避免操作时划伤手部，手柄与联动杆的连接位置设计了销轴铰接结构，建模时预留了销轴的装配间隙，保证铰接转动时无卡滞。中间的联动锁紧组件是整个夹具的核心结构，包含了推拉杆、锁紧块、复位弹簧、限位挡片等多个零件，建模时对推拉杆的行程做了限位约束，推拉杆前端的外螺纹结构可适配不同规格的压头，满足不同工件的夹紧需求，锁紧块的斜面结构经过参数化调整，确保手柄下压时可以形成稳定的自锁效应，避免夹紧过程中出现松脱的情况。渲染阶段针对不同零件的材质做了区分处理：底座部分采用喷塑红色金属材质，调整了材质的粗糙度和金属度参数，还原工业五金配件的真实质感；手柄部分采用黄色工程塑料材质，添加了轻微的磨砂纹理，模拟实际工装的防滑手柄效果；推拉杆部分采用镀锌钢材质，调整了反光参数呈现亮银色金属质感；铰接销轴、锁紧螺丝等标准件采用发黑处理的金属材质，和主体零件形成清晰的视觉区分。场景布光采用三点布光方案，主光源从斜上方45度角照射，突出夹具的结构轮廓和零件层次，辅助光源补充暗部细节，避免结构阴影过深遮挡关键装配关系，背景采用深灰色渐变背景，让整个夹具模型成为视觉焦点，同时添加了柔和的环境反射，提升金属材质的真实感。整个设计兼顾了手动操作的便捷性和夹紧的可靠性，结构紧凑，安装便捷，可广泛应用于工装定位、工件装夹、焊接辅助等多种工业场景，建模过程中所有零件都做了可编辑的参数化设置，使用者可以根据自身的夹紧行程、夹紧力需求快速调整对应尺寸，无需重新绘制整体结构。
