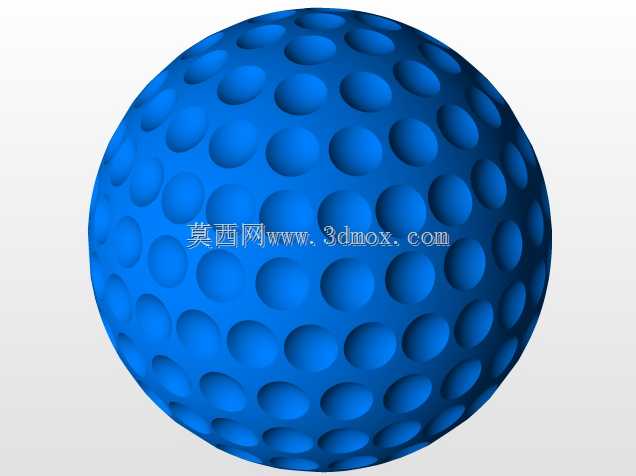

带凹坑纹理的高尔夫球曲面造型设计

　　都会做类似的微凹坑结构来降低流体扰动带来的检测误差或者流动阻力。做这个造型的时候，首先要理清球面的分块逻辑，很多新手上来就直接在整球上做阵列，最后会发现两极位置的凹坑出现严重的拉伸变形，甚至阵列特征直接报错，这是因为球面是不可展曲面，直接用线性或者圆周阵列适配不了球面的曲率变化，正确的思路是先对球面做等面积的多边形分块，参考高尔夫球的实际凹坑排布，先在球面上划分出均匀的球面多边形网格，每个网格单元对应一个凹坑的放置位置，保证每个凹坑所在的局部球面曲率变化率在可控范围内，不会出现特征变形超差的问题。然后是单个凹坑的特征设计，很多人做凹坑直接用旋转切除，切出来的凹坑边缘是锐利的直角，实际高尔夫球的凹坑是带平滑过渡圆角的弧面结构，日常做曲面建模练习的时候，很多人会跳过球面凹坑这类看似规则实则考验参数化逻辑的结构，总觉得球体是基础几何，随便画个球加几个阵列就完事，真上手做高尔夫球的凹坑结构才会发现，这里面藏着不少曲面建模的核心逻辑，也能对应到不少工业产品的曲面设计思路。先从实际应用场景说，这类带均匀凹坑的球面结构，不止用在高尔夫球上，很多流体减阻的球面零部件、消音腔体的内壁结构、甚至部分防滑握把的端头造型，都会参考这类凹坑阵列的设计逻辑，高尔夫球的凹坑是经过流体力学验证的结构，能在运动过程中优化球面周边的气流边界层，降低压差阻力，让飞行轨迹更稳定，这个原理平移到工业领域，比如部分管道内的球面阀芯、风速检测用的球面探头，

　　边缘和球面本体是G2连续的，不然不仅不符合实际产品的结构，做阵列的时候也容易在特征衔接处出现碎面，后续如果要做结构仿真或者开模加工，这些碎面会直接导致网格划分失败或者加工刀路计算出错。单个凹坑的深度、直径比例也要匹配球面的曲率半径，不能随便给个尺寸就阵列，要保证所有凹坑的深度一致，不会因为球面曲率的变化出现有的凹坑切穿球体、有的凹坑深度不足的问题，这一步需要用到球面的法向定位，每个凹坑的草图平面都要垂直于对应位置的球面法向，而不是统一平行于某个基准平面，这也是很多新手做这类球面阵列最容易踩的坑，统一用基准面做草图的话，越靠近两极的凹坑倾斜角度越大，特征变形越明显。再说到安装和尺寸边界，这类球面造型如果是作为运动器材的高尔夫球本身，

　　直径是有明确的行业标准的，整体球体的圆度公差要控制在很小的范围内，表面凹坑的深度偏差不能超过设定值的5%，不然会影响飞行的稳定性；如果是把这类凹坑结构移植到工业零部件上，比如做减阻球面探头，就要根据安装的管径尺寸调整球体的整体直径，凹坑的尺寸也要根据流体的流速、介质属性做对应调整，不能直接照搬高尔夫球的凹坑参数，比如在低速气流环境下，凹坑可以做的稍浅稍大，高速气流环境下则需要更小更深的凹坑来稳定边界层。建模过程中还要注意特征的参数化关联，把球面半径、凹坑直径、凹坑深度、分块数量都设置成可调参数，后续如果要适配不同尺寸的球体或者不同的应用场景，只需要修改对应参数就能自动更新整个模型，不用重新一步步建模，这也是参数化建模的核心优势，

　　很多人做这类练习模型只追求外形像，不做参数化关联，后续要改型的时候只能推倒重来，完全起不到练习建模逻辑的作用。另外，这类球面凹坑结构的建模思路，还可以延伸到其他曲面的纹理设计上，比如汽车的曲面内饰纹理、机械设备的防滑手柄纹理、甚至部分航空零部件的减阻表面结构，核心都是先处理好基础曲面的分块，保证每个纹理特征所在的局部曲面曲率平缓，然后用法向定位的方式放置单个特征，最后做阵列和过渡处理，避免出现碎面和特征变形。做这类模型的时候不要只停留在外形复刻的层面，要多思考每个结构对应的实际工程意义，比如为什么凹坑是这个排布密度，为什么凹坑是这个弧面形状，这些参数背后都是实际测试和工程验证的结果，不是随便定的，理解了这些底层逻辑，再做其他曲面纹理类的模型就会顺畅很多，不会出现只会照着描图，换个应用场景就不会设计的问题。
