复古航海六分仪及配套收纳木箱结构

　　这套六分仪结构完整还原了传统航海导航仪器的机械构成，配套的收纳木箱做了全贴合的型腔内衬设计，所有活动部件的转动限位、锁紧结构都做了完整的结构复刻，可直接用于航海仪器结构教学、复古文创产品结构验证、航海主题展陈道具的结构参考。从实际使用场景来看，这类六分仪是远洋航海作业中，航海人员通过观测天体高度来测算船舶所在经纬度的核心测量器具，在没有卫星导航的远洋航行阶段，是船舶导航定位不可替代的核心设备，即便在现代航海体系中，这类传统六分仪也是船舶必备的应急导航备份器具，可在所有电子导航设备失效的极端工况下完成定位作业，保障航行安全。

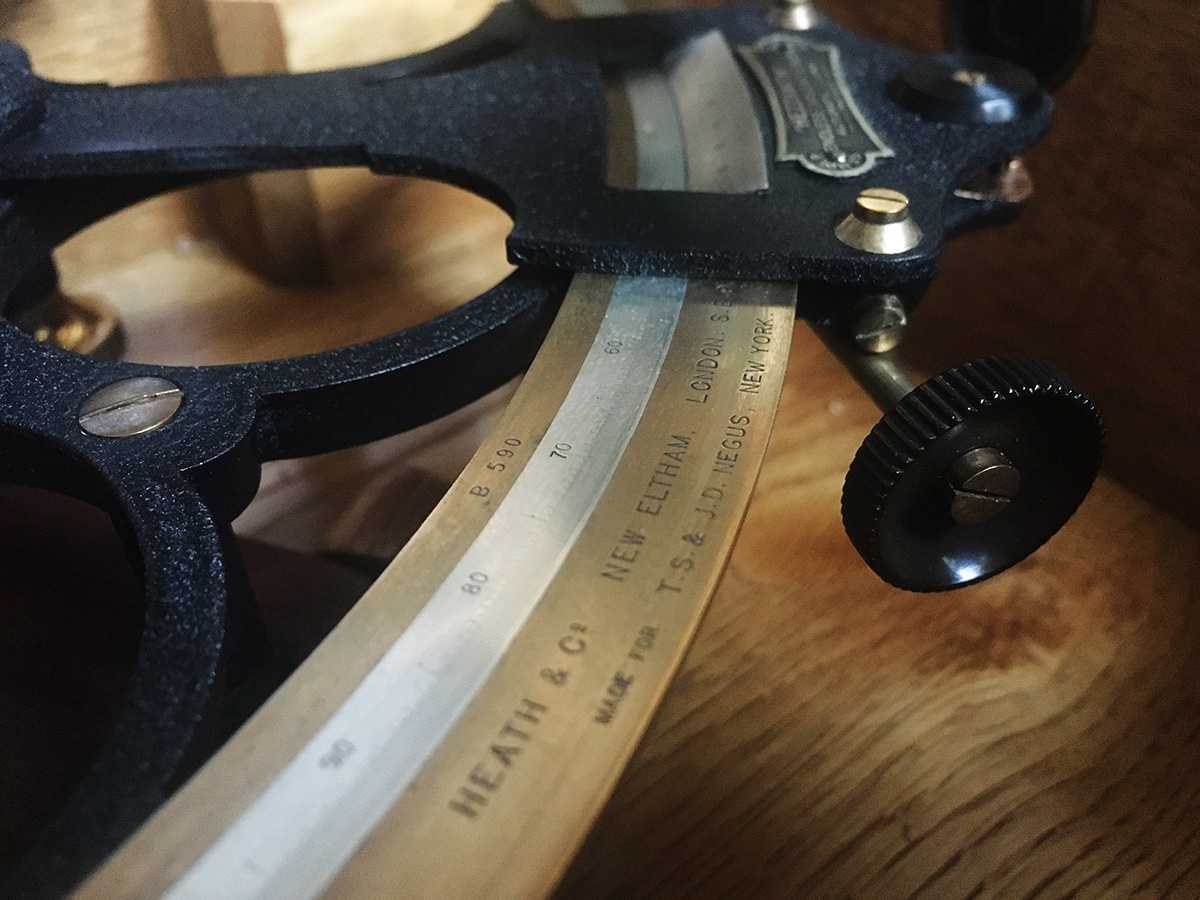

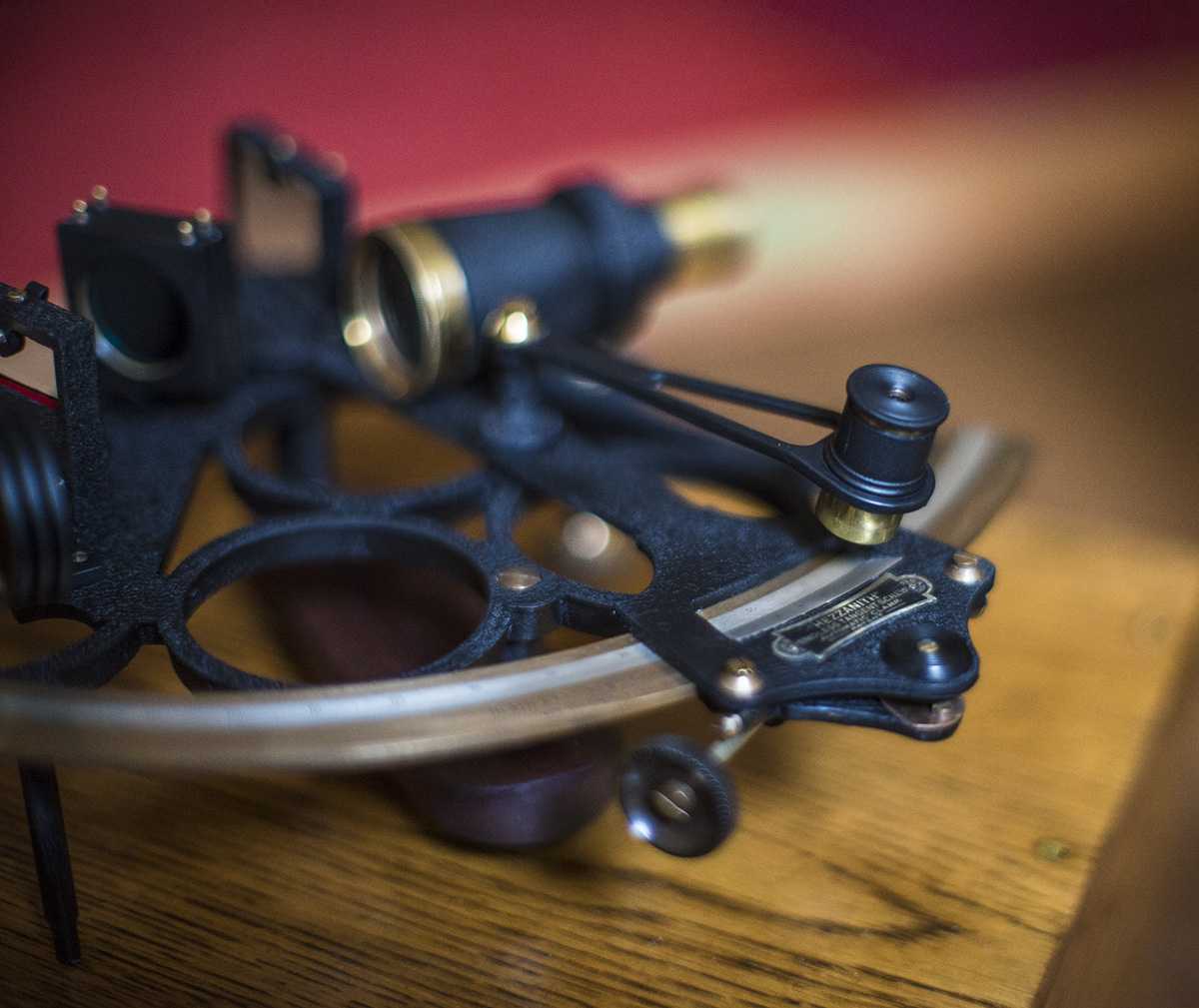

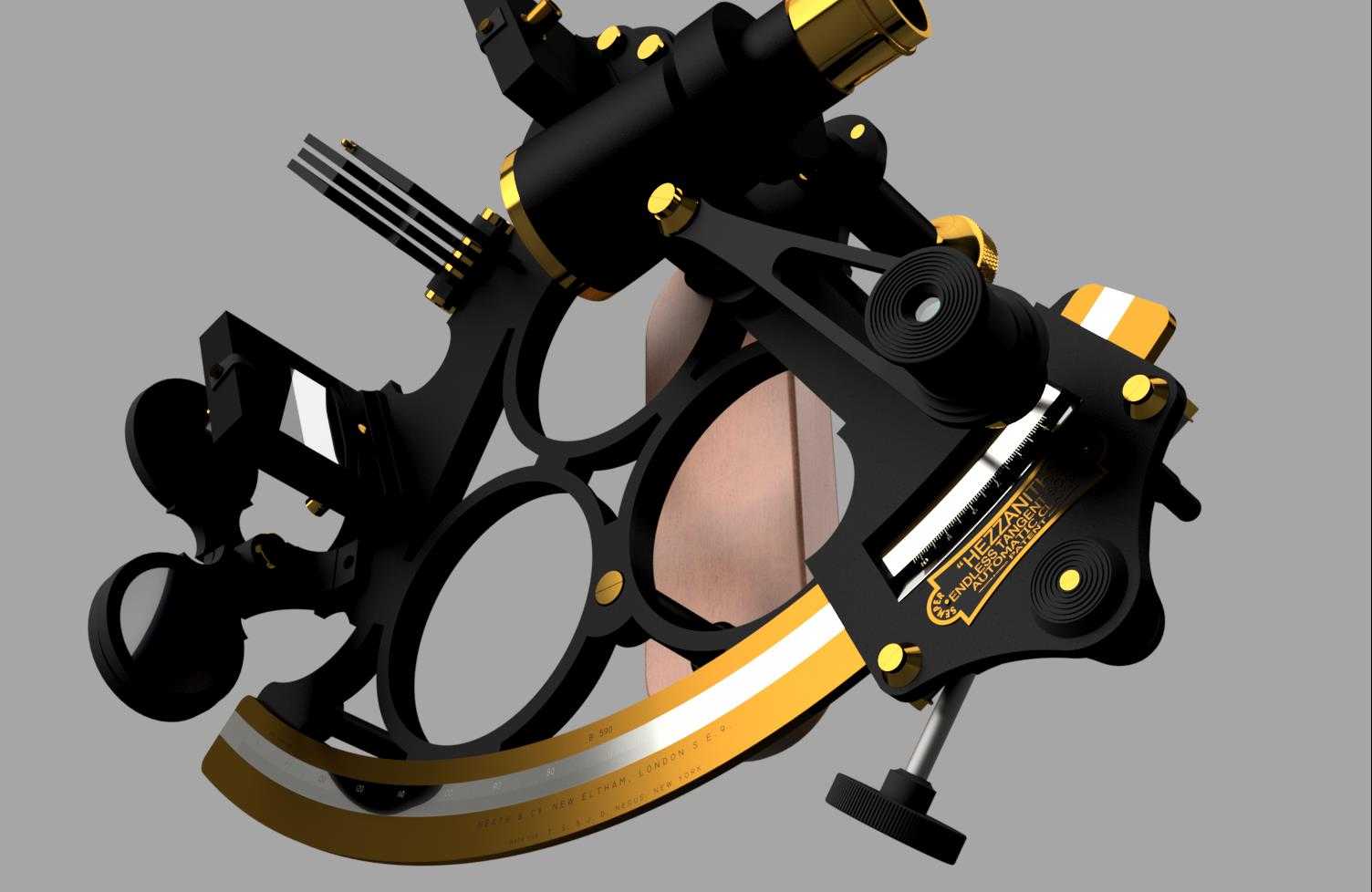

　　从功能特性来看，这套结构完整还原了六分仪的核心测量机构：架体上的分度弧采用了大半径圆弧结构，保证刻度读取的精度，游标结构与分度弧的配合间隙控制在0.02mm以内，避免读数晃动带来的测量误差；望远镜组件通过可调支架固定在架体上，可根据观测者的视力情况调整目镜焦距与观测角度，地平镜与指标镜的安装座做了角度微调结构，可在装配阶段校准两镜的平行度，保证测量基准的准确性；所有转动关节处都设置了摩擦阻尼结构，调整观测角度时不会出现松旷打滑的问题，锁紧旋钮可在对准观测目标后快速固定指标臂位置，方便操作人员读取刻度数值。额外增设的辅助照明结构，做了隐藏式走线设计，灯具安装在游标刻度旁的架体位置，光线可均匀覆盖刻度区域，不会产生反光干扰读数，可满足夜间低光照环境下的观测读数需求，照明模块采用独立的微型供电结构，不需要外接电源，适配野外、海上无外接供电的使用场景。

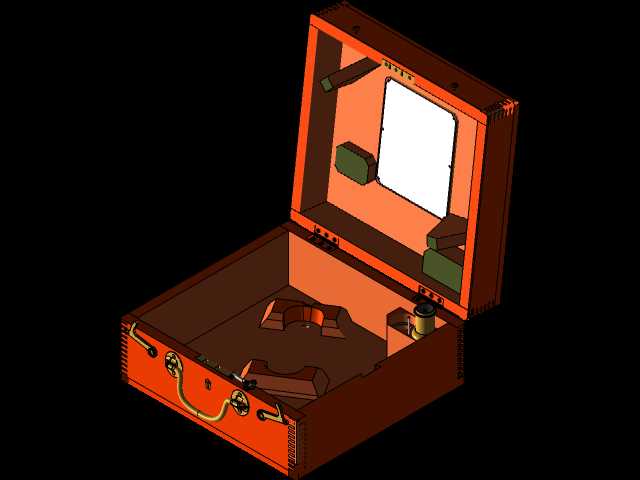

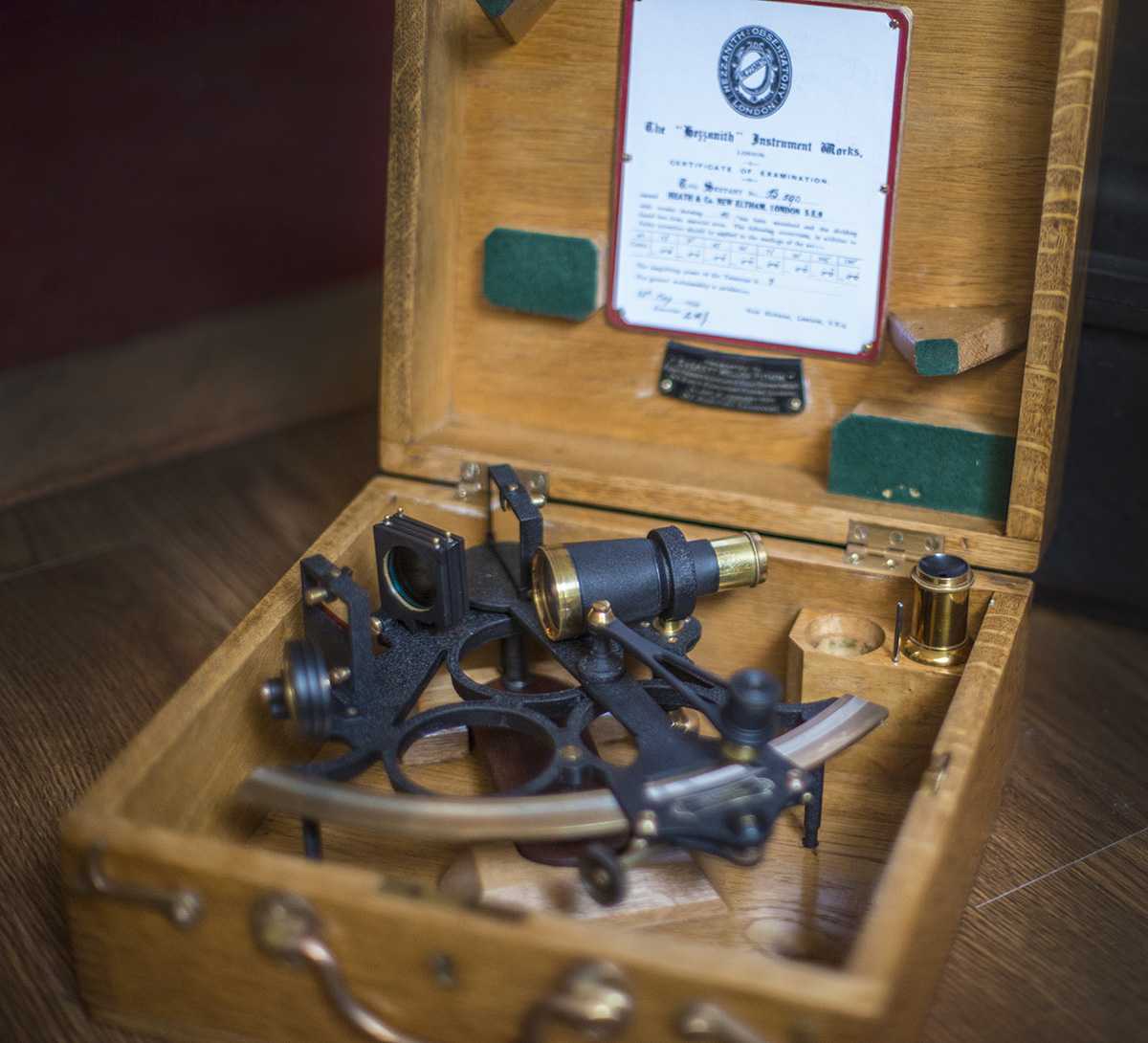

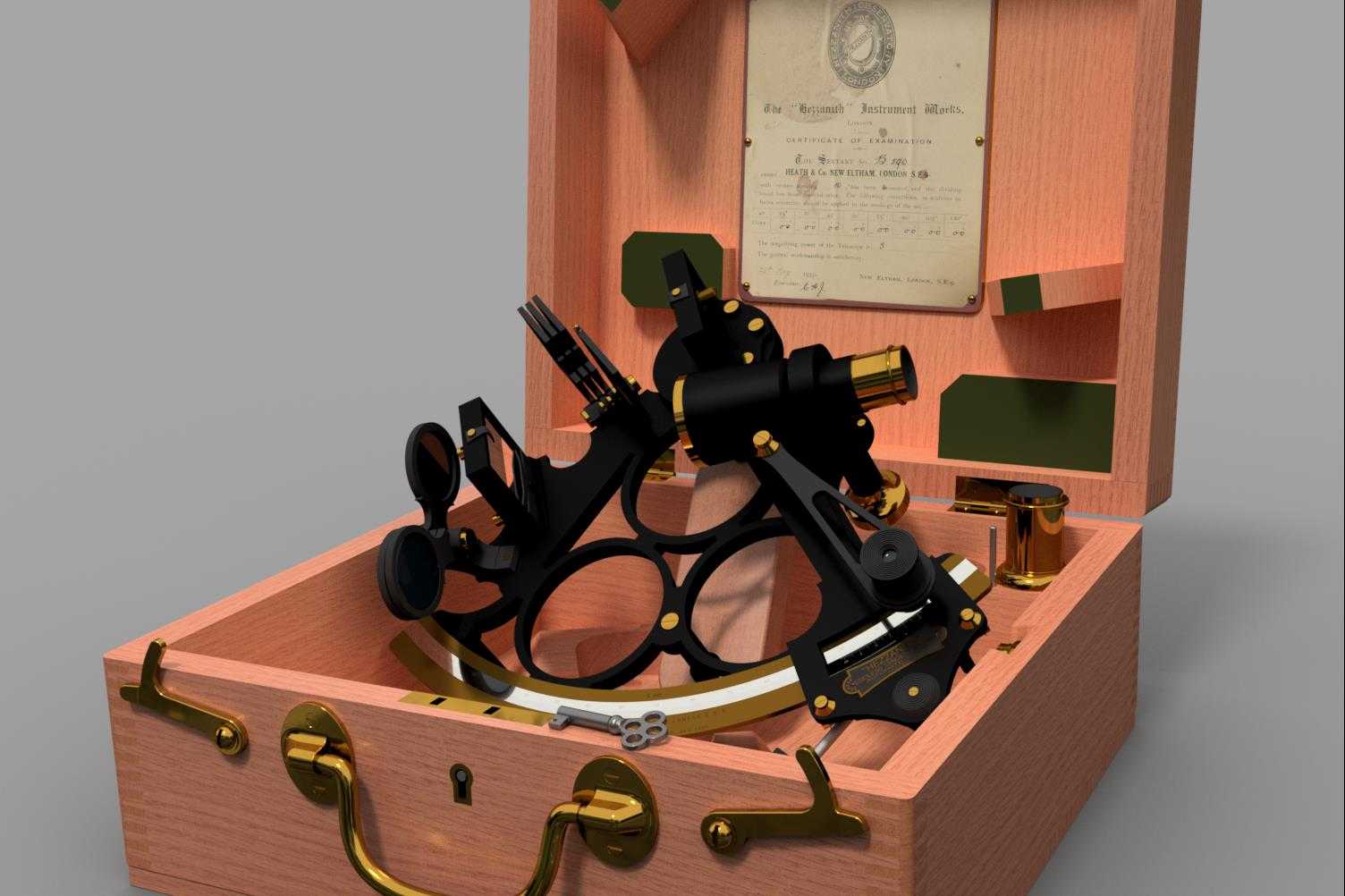

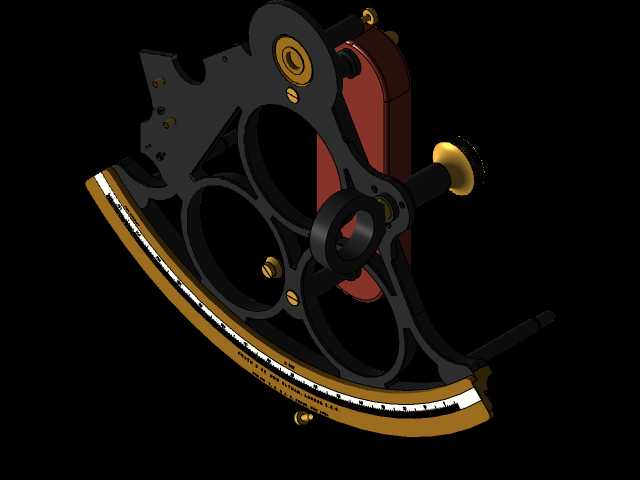

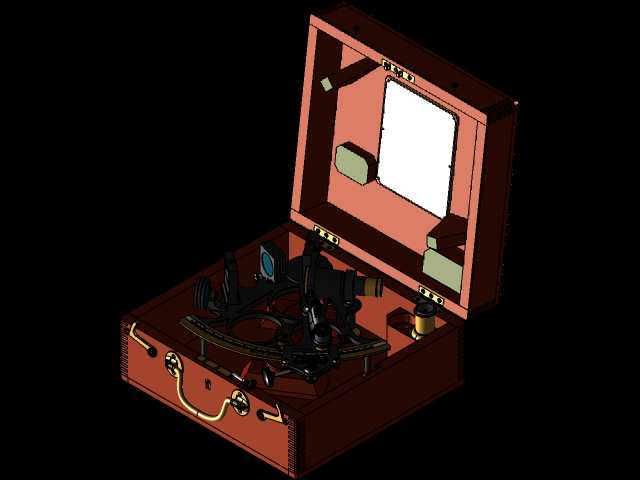

　　设计思路上，整套结构优先保证活动部件的运动顺畅性，所有转动副都做了耐磨衬套的预留安装位，长期反复转动调整也不会出现架体磨损导致的精度下降问题；架体采用镂空框架结构，在保证整体结构刚性的前提下尽可能降低设备自重，方便操作人员单手持握完成观测作业，握持部位做了贴合手掌弧度的曲面处理，长时间持握也不会产生明显的硌手感。配套的收纳木箱按照六分仪及所有配套附件的外形做了仿形型腔，内衬采用缓冲材质填充，每个附件都有独立的固定卡位，哪怕在船舶剧烈颠簸的工况下，箱内的仪器部件也不会发生碰撞移位，避免精密光学部件、刻度结构受磕碰损坏；木箱的锁扣、提手都做了加强安装结构，可承受频繁开合、搬运的受力需求，箱盖内侧预留了文档存放位，可放置校准记录、使用说明等纸质资料，和仪器本体一同收纳避免丢失。

　　从安装边界与外形尺寸来看，整套六分仪主体的观测转动范围覆盖-10度到140度的角度区间，可满足太阳、月亮、恒星等不同高度天体的观测需求，架体的最大外轮廓尺寸控制在200mm见方以内，收纳进木箱后整体尺寸不超过280mm250mm150mm，可直接放置在船舶驾驶台的储物格内，不占用过多操作空间；所有光学部件的安装基准面都做了平面度公差要求，保证光线折射路径符合测量原理的设计要求，锁紧机构的操作力设置在15N到20N之间，操作人员不需要借助额外工具就可以徒手完成锁紧、松开操作，适配海上作业戴防护手套时的操作需求。整套结构的零件拆分完全按照实际装配逻辑设计，每个部件的连接方式、装配顺序都和真实量产的六分仪产品一致，可直接用于3D打印验证、精密铸造开模的结构参考，也可作为机械原理教学中，角度测量机构、光学折射结构的演示案例。
