小型多功能车铣复合加工设备结构设计

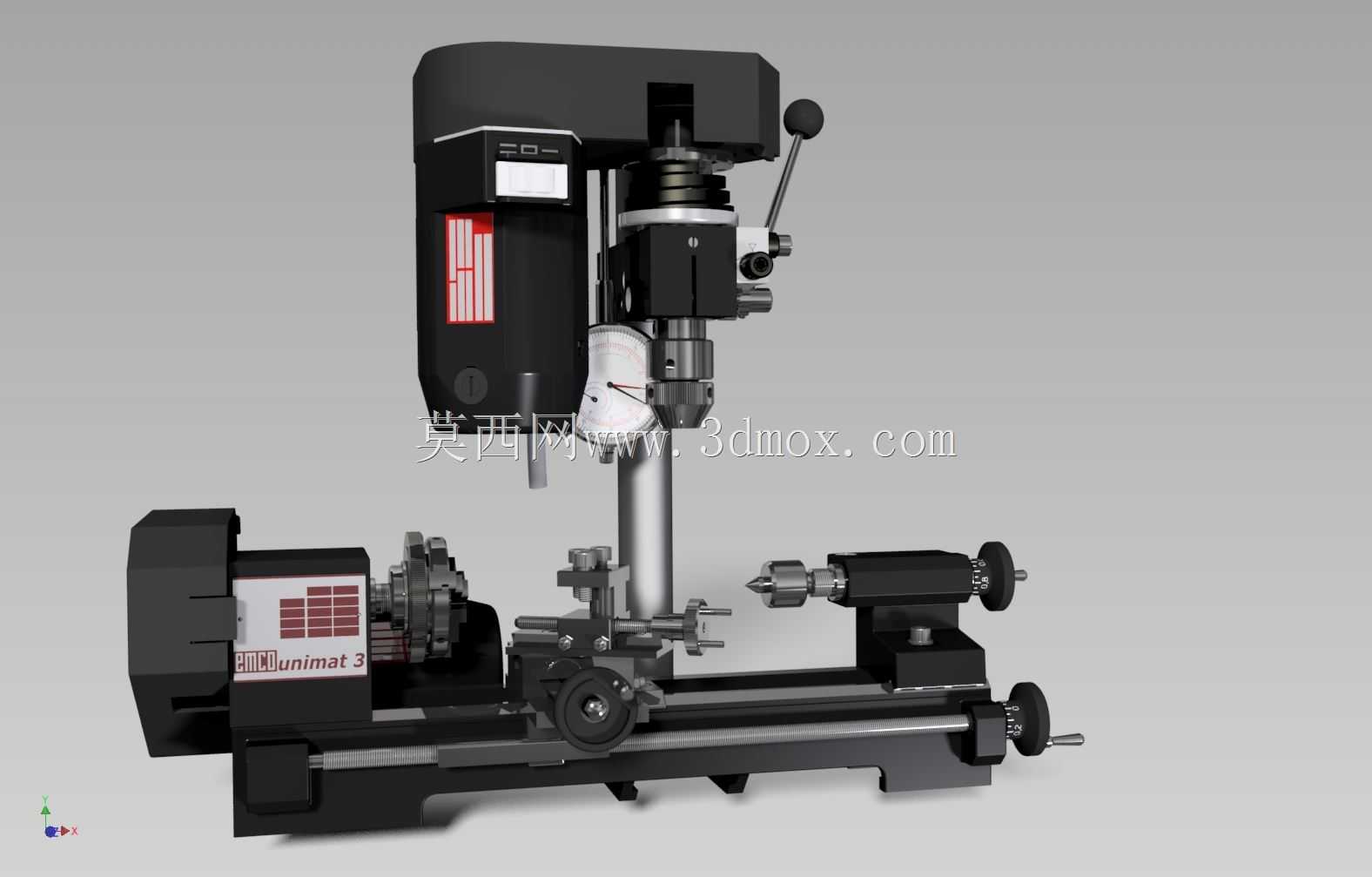

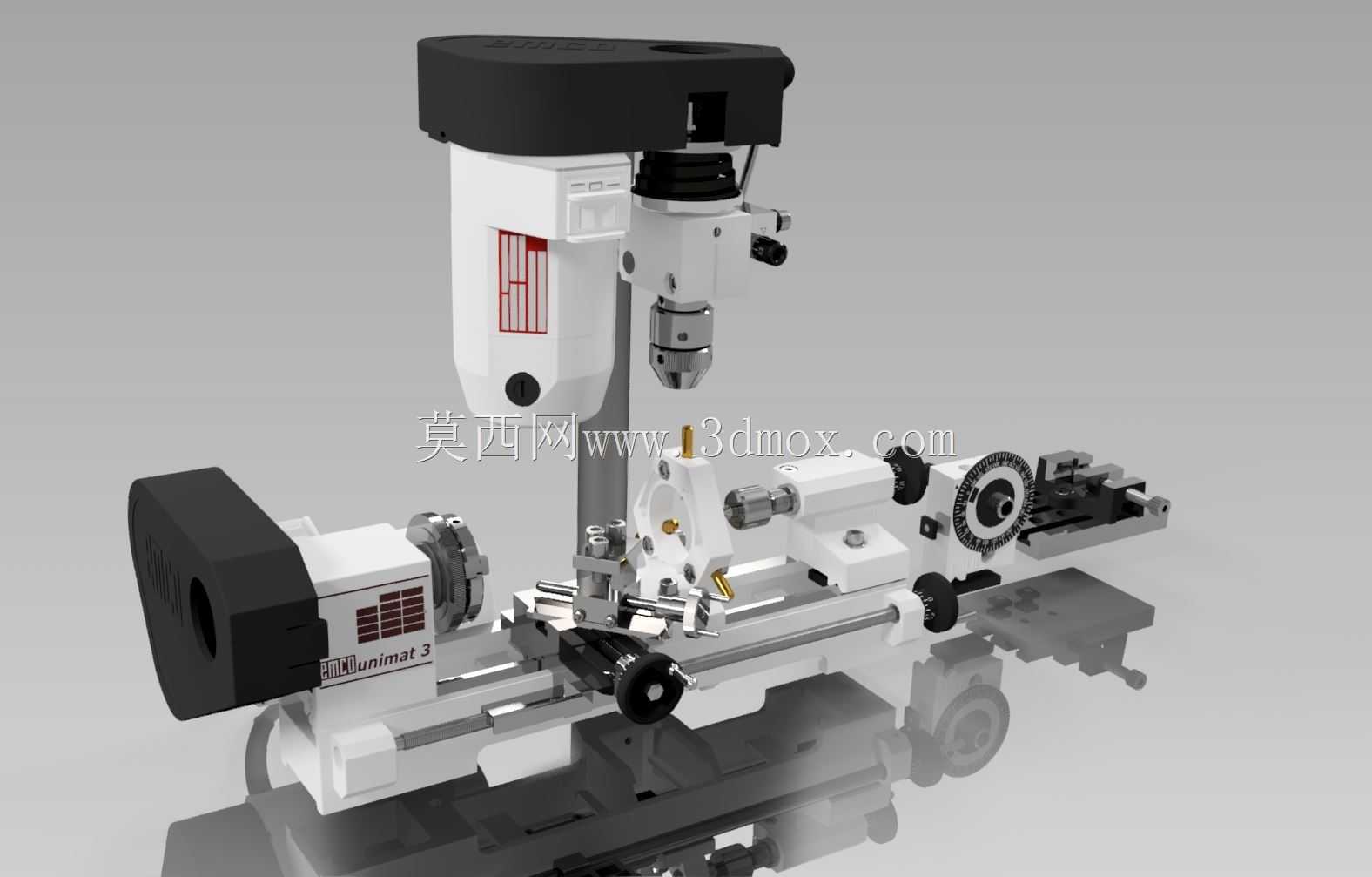

　　在小型零件试制、教学实训、个人工坊加工场景中，这类紧凑型车铣复合设备的应用占比逐年提升，不同于工业级大型机床的大占地、高功耗设计，该设备将车床主轴、铣削动力头、进给滑台集成在同一铸造床身上，可在一次装夹内完成回转体车削、平面铣削、键槽加工、钻孔攻丝等多道工序，避免了小型零件多次装夹带来的定位误差，尤其适合直径100mm以内棒料、小型异形结构件的精密加工。从结构设计逻辑来看，床身采用高刚度铸铁一体铸造成型，导轨面经过磨削处理保证进给直线度，主轴单元采用可调速电机驱动，转速覆盖低速大扭矩车削到高速铣削的需求，进给拖板采用手轮驱动的丝杠传动结构，刻度盘分辨率达到0.02mm，可满足常规小零件的加工精度要求。设备的安装边界控制十分紧凑，

　　整体占地仅相当于一台普通台式打印机的尺寸，工作台面预留的安装孔位可直接固定在标准钳工台面上，不需要额外做地基处理，供电采用常规民用220V电源即可运行，不需要配套工业三相供电回路，大幅降低了小型加工场景的部署门槛。功能配置上，车床部分配备三爪自定心卡盘，可加持圆形、六角形等规则截面棒料，尾座可安装顶尖支撑长轴类零件，也可换装钻夹头完成中心孔加工；铣削单元可沿垂直立柱调整高度，也可绕水平轴旋转一定角度，完成斜面、斜孔的加工，刀架部分采用快换结构，可快速切换车刀、铣刀、钻头等不同刀具，减少换刀辅助时间。在实际教学场景中，这类设备可用于机械专业学生的金工实训，让学员直观理解车削、铣削的加工原理，掌握进给量、切削速度、

　　背吃刀量等参数对加工质量的影响，设备的所有运动部件都配备透明防护挡板，可避免切屑飞溅带来的安全隐患，同时不影响观察加工过程。在个人工坊和小型维修场景中，该设备可完成非标小零件的自制加工，比如设备维修时缺失的小轴、衬套、连接块等零件，不需要外协加工即可快速制作完成，大幅缩短维修等待周期，也可用于手工模型、精密配件的定制加工，适配小批量多品种的柔性加工需求。设计过程中重点考虑了操作的人机工程学，所有操作手轮都布置在操作人员伸手可及的范围内，主轴启停、调速开关设置在床身前侧显眼位置，切屑收集槽集成在床身底部，加工产生的切屑可直接落入槽内，清理十分方便。传动结构的设计充分考虑了维护便利性，丝杠、导轨等运动副都预留了润滑注油点，

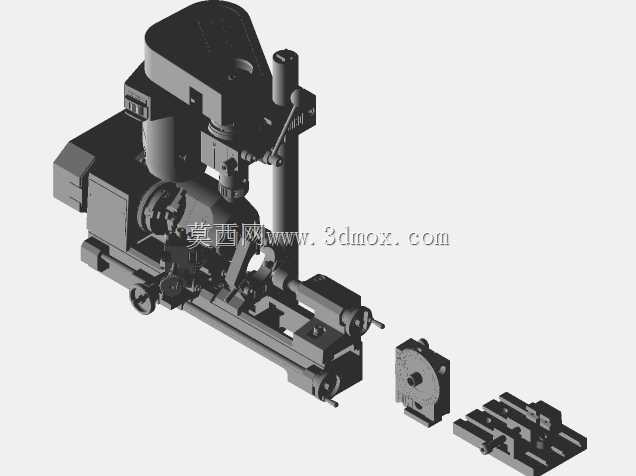

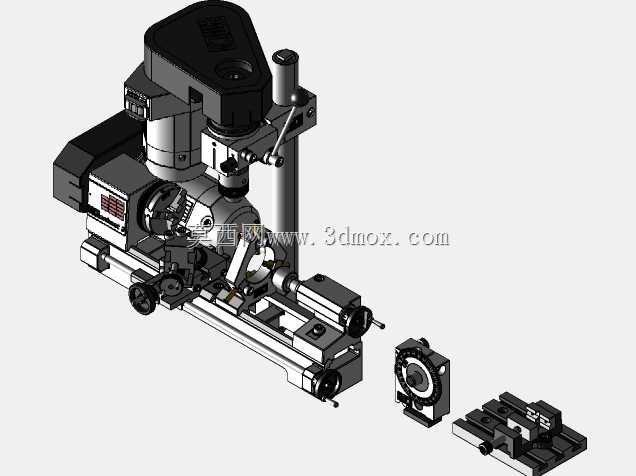

　　日常维护只需要定期加注润滑脂即可，电机皮带张紧结构采用快拆设计，更换皮带不需要拆解大量结构件，降低了后期维护的难度。主轴的跳动精度控制在0.01mm以内，可满足有色金属、工程塑料、低碳钢等常用材料的精加工需求，铣削动力头的同轴度经过严格校准，铣削平面的平面度可达到0.03mm/100mm，能够满足大多数小型零件的形位公差要求。设备的进给方向都设置了行程限位块，避免操作失误导致拖板超行程碰撞导轨或主轴，提升了设备操作的容错率，即使是初次接触机床操作的学员，也不容易因为误操作造成设备损坏。从三维建模的角度来看，该模型完整还原了设备的所有装配关系，包括床身、主轴箱、进给拖板、铣削头、尾座、操作手轮等所有部件的结构细节，各运动部件的运动自由度都按照实际设备的运动逻辑做了约束，可直接用于设备结构教学、虚拟装配实训、加工过程仿真等场景，也可作为小型加工车间布局设计的设备模型使用，帮助设计人员直观评估设备摆放的空间占用、操作空间预留是否合理。
