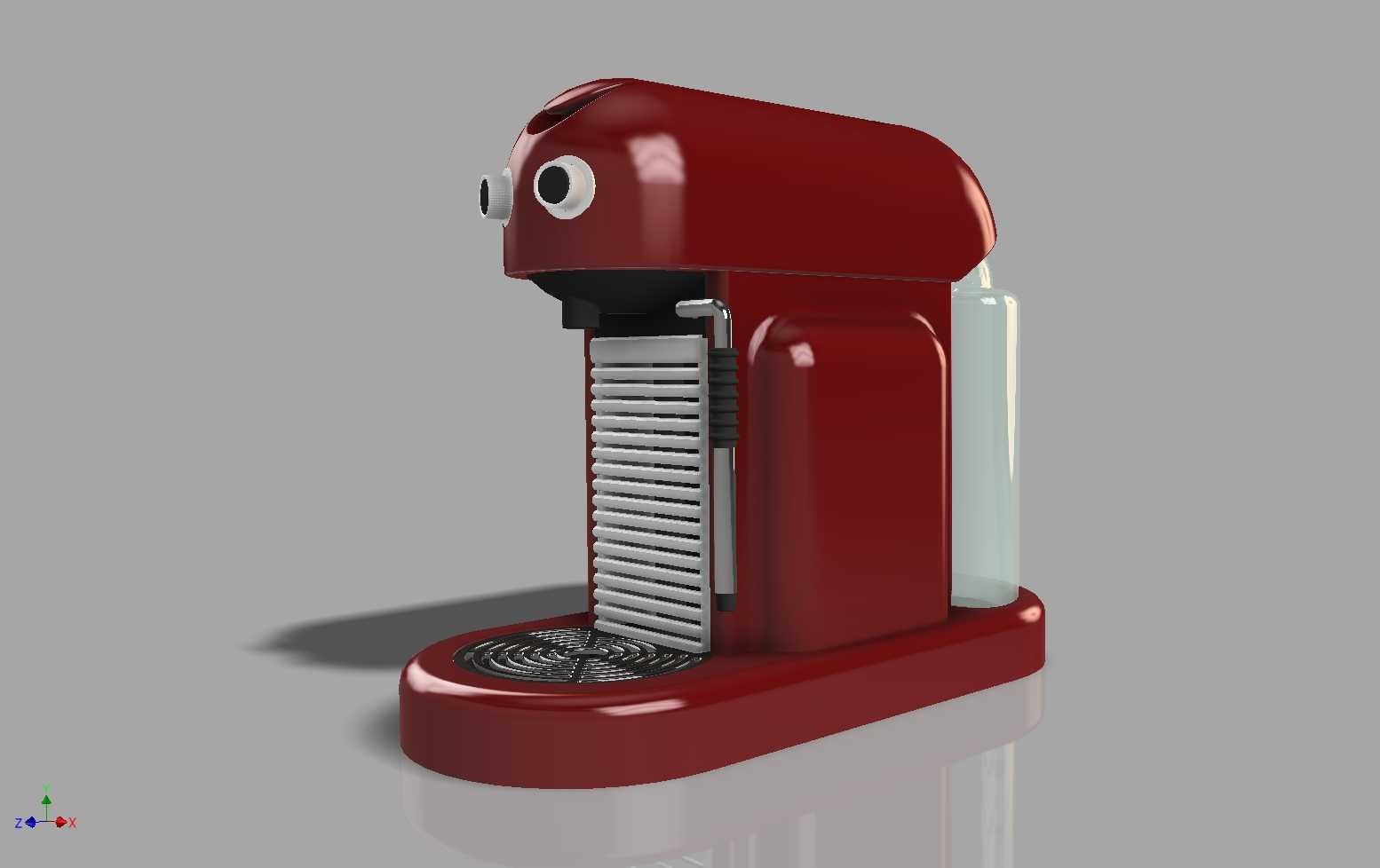

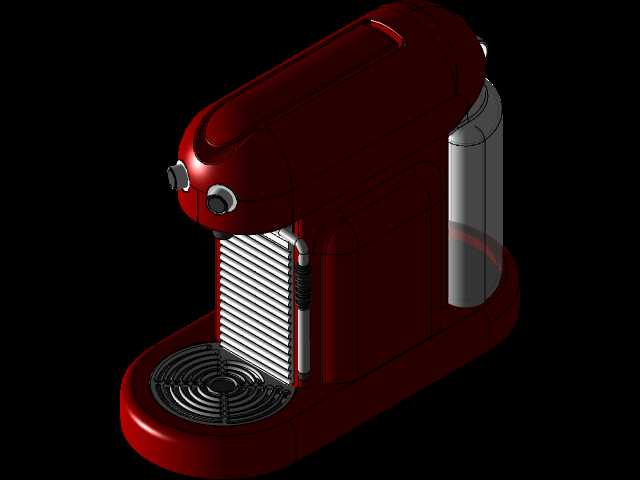

家用台式胶囊浓缩咖啡机外观结构设计

　　这款胶囊浓缩咖啡机的三维结构设计，首先围绕家用厨房、小型办公茶水间的实际使用场景展开，在做结构排布时优先考虑台面放置的占地边界，整机横向宽度控制在160mm以内，纵向深度不超过320mm，机身最高点距离台面300mm，放置在常规厨房台面、办公茶水柜上不会遮挡上方吊柜开合，也不会挤占旁边电水壶、面包机等其他厨电的摆放空间，安装放置时仅需预留后方20mm的散热间隙，侧边预留100mm的水箱抽取操作空间即可，不需要额外的固定安装结构，底部四个防滑硅胶垫直接接触台面即可抵消萃取过程中的轻微振动。

　　从设备实际用途来看，这款机型专门适配单份规格的咖啡胶囊，完成高压萃取浓缩咖啡的核心功能，相比传统半自动咖啡机省去了磨豆、压粉的复杂操作流程，普通用户不需要专业操作培训即可完成咖啡制作，单次萃取流程控制在25秒左右，能够稳定输出9bar左右的萃取压力，保证咖啡油脂的析出厚度。在功能结构排布上，机身前部的格栅式托板做了可拆卸设计，既可以承接萃取过程中滴落的残液，格栅下方的集液盘容量达到200ml，能够容纳8-10次萃取产生的废液，不需要频繁倾倒清理；托板高度做了两档可调，既可以放置常规的60ml浓缩咖啡杯，抬升托板后也能适配高度更低的意式小杯，避免咖啡滴落过程中飞溅。机身右侧的独立水箱为半透明食品级材质，容量0.8L，能够满足6-8杯浓缩咖啡的制作需求，水箱做了独立插拔结构，加水时不需要移动整机，直接抽出水箱到水龙头处接水即可，水箱与机身的连接处做了硅胶单向阀结构，抽出时不会出现残水渗漏的问题。

　　设计思路上，整机外壳采用亮面注塑工艺，酒红色的外观配色适配多种家居装修风格，机身前部的胶囊仓做了内嵌式设计，操作按键集成在机身顶部，用户操作时不需要弯腰寻找按键，抬手即可完成开机、萃取的操作。胶囊仓的穿刺结构做了隐藏式设计，开合手柄的操作力矩经过优化，用户只需要施加15N左右的下压力即可完成胶囊的穿刺与仓体密封，不会出现操作费力的问题，废弃胶囊在打开仓门时会自动落入下方的废弃胶囊收纳仓，收纳仓可以容纳10颗左右的废弃胶囊，定期清理即可。机身背部的散热孔做了格栅式下倾设计，既能够保证机身内部泵体、加热模块的散热空气流通，又能避免外部的水溅、灰尘直接进入机身内部，提升使用过程中的安全性能。

　　在细节结构处理上，机身前部的出液嘴做了双孔分流设计，萃取时咖啡液能够均匀流入杯内，不会出现单孔偏流导致的杯壁挂液问题；机身底部的走线槽做了隐藏式设计，电源线可以根据摆放位置的插座方向选择从左、右、后三个方向出线，避免电源线凌乱堆放在台面。加热模块的固定结构做了减震处理，在泵体工作产生振动时，不会出现整机共振产生的噪音，工作时的整机噪音控制在55分贝以内，在家居环境下使用不会产生明显的噪音干扰。所有与水、咖啡接触的结构件都采用食品级耐高温材质，能够耐受90℃以上的热水长期接触，不会出现异味析出的问题，可拆卸的接触部件都支持直接水洗，日常清理维护不需要复杂的拆卸流程。
