科贝尔轮式工程装载作业设备结构设计

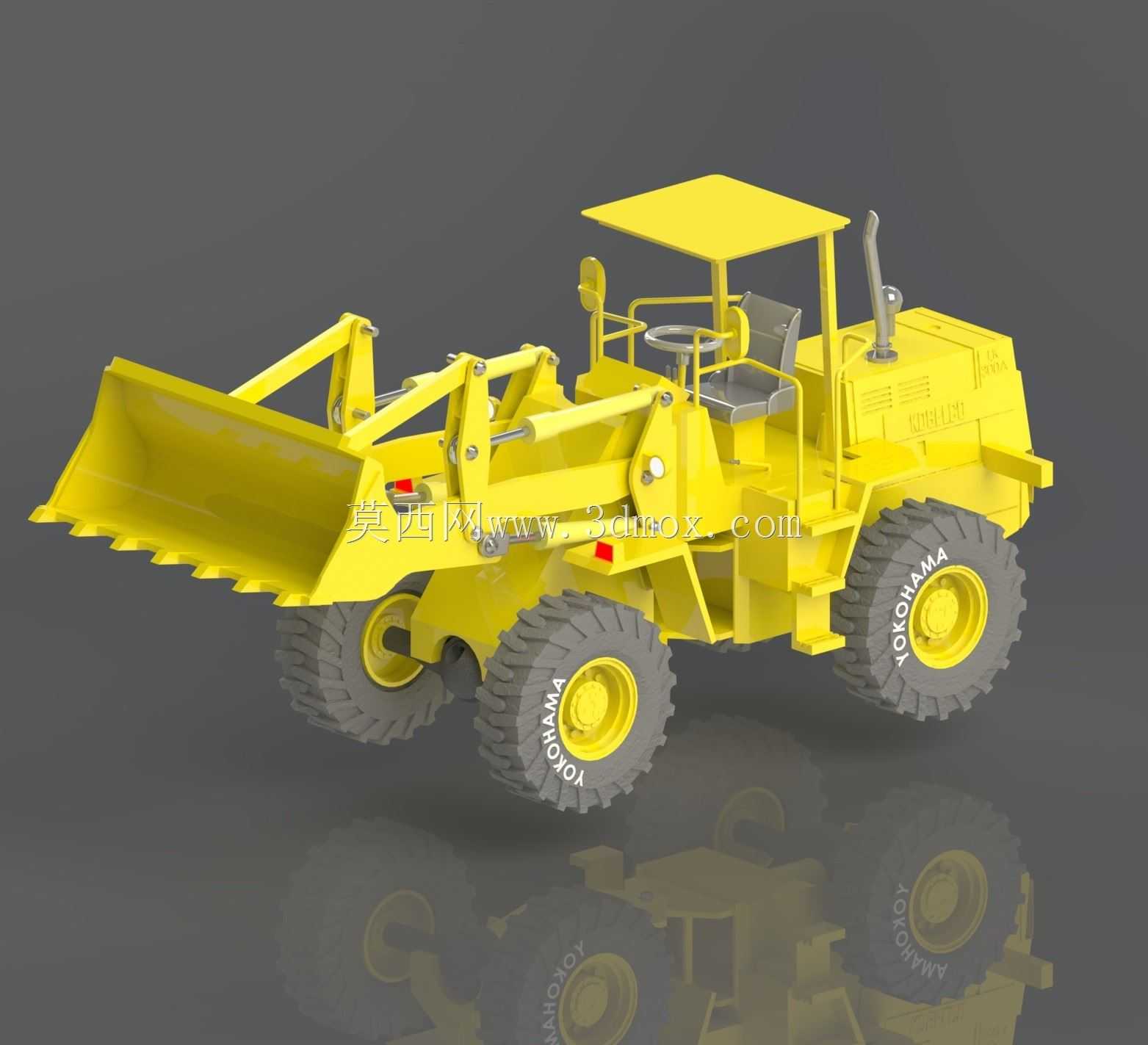

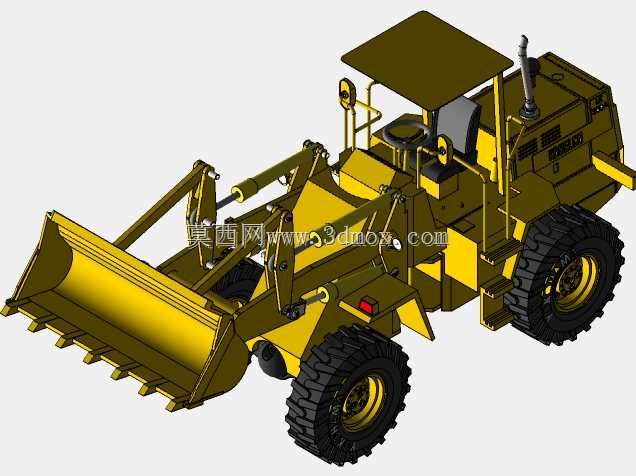

　　这款轮式装载设备的三维结构设计，首先围绕散料转运、土方作业的核心场景展开，在矿山剥离表层覆土、基建场地平整、砂石料场堆取料、厂区散料短倒这类高频作业场景里，轮式行走结构相比履带式具备转场速度快、不破坏硬化路面、机动灵活性强的优势，适配多作业点快速切换的工况需求。从实际作业用途来看，该设备核心功能是完成散状物料的铲装、短距离转运、卸料堆垛作业，可适配铲斗更换多种属具，比如加装货叉可完成成件托盘货物的装卸搬运，加装侧卸斗可完成狭窄场地的沟槽开挖卸料作业，适配场景覆盖市政施工、矿山开采、建材生产、物流货场等多个领域。

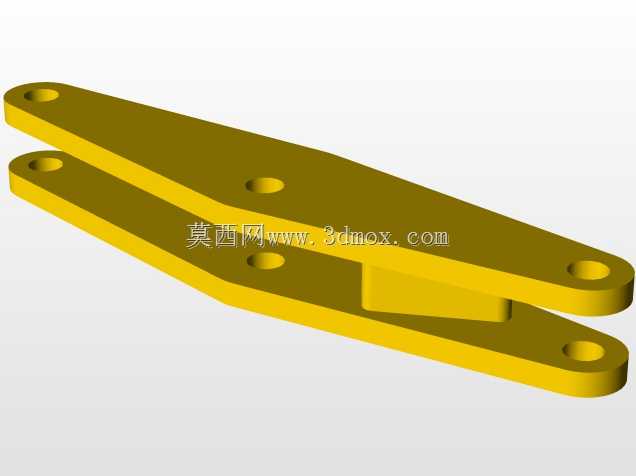

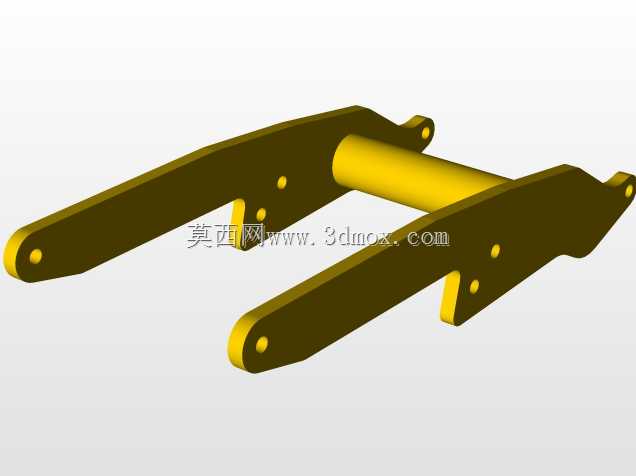

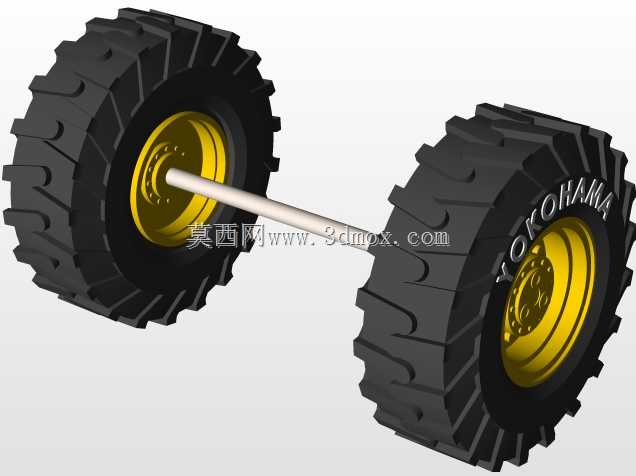

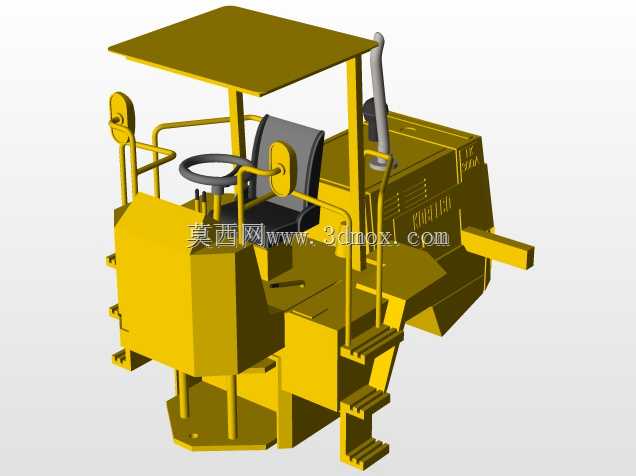

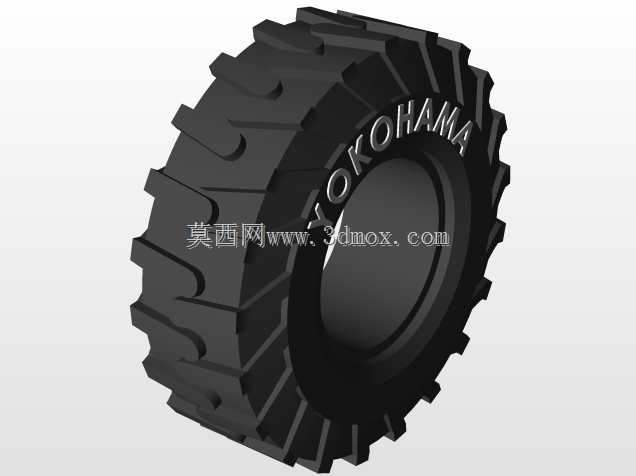

　　在功能特性的结构设计上，工作装置采用反转六连杆机构，该机构的传力比特性经过反复迭代校核，保证铲斗在举升全过程中保持接近平移的运动轨迹，避免举升过程中物料洒落，同时在铲掘工况下能够提供足够的掘起力，应对密实度较高的土石方、砂石料铲装需求。动臂的铰接点位置经过优化，兼顾最大卸载高度与卸载距离的平衡，保证卸料时能够对准常规载重卡车的货厢栏板高度，不会出现卸料撒漏的问题。转向系统采用铰接式车架转向，转弯半径小，能够在狭窄的施工场地内完成转向调头操作，适配狭小作业面的施工需求。驾驶室采用敞篷带防护顶棚的结构设计，既保证操作人员的视野开阔，能够清晰观察铲斗作业位置与周边场地情况，同时顶棚可遮挡高空坠物与日晒，兼顾作业安全与操作舒适性。行走系统采用大花纹越野轮胎，胎面的深花纹设计能够在泥泞、松软的非铺装路面提供足够的抓地力，避免作业时出现轮胎打滑的问题，轮边的轮边减速结构能够放大传动扭矩，保证重载铲掘工况下的驱动力输出。

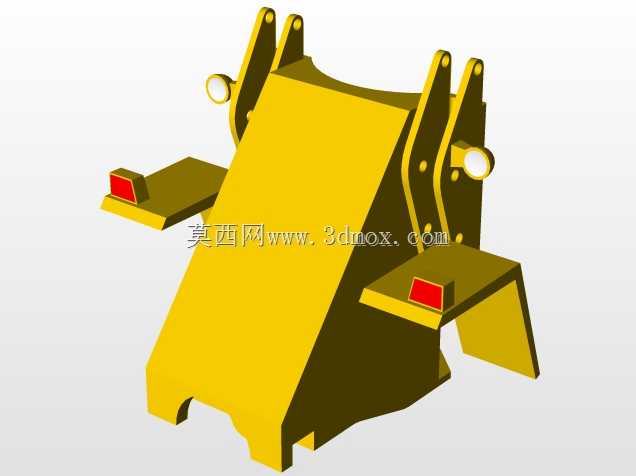

　　设计思路上，首先从作业载荷边界出发，对车架、动臂、摇臂这些核心承载结构进行受力分析，铲掘工况下的最大载荷作为结构强度校核的极限工况，保证各承载部件在极限载荷下的应力处于材料许用应力范围内，同时避免过度设计造成整机重量过大、能耗升高的问题。液压管路的布置沿着车架与动臂的结构走向排布，预留足够的活动余量，避免工作装置举升、转向过程中管路出现拉扯、干涉的问题，同时管路接头位置预留检修空间，方便后期维护更换密封件。整机的维护点比如燃油加注口、液压油检查口、润滑脂注油点都布置在操作人员站在地面就能够触及的位置，减少日常维护的攀爬作业，提升维护便利性。

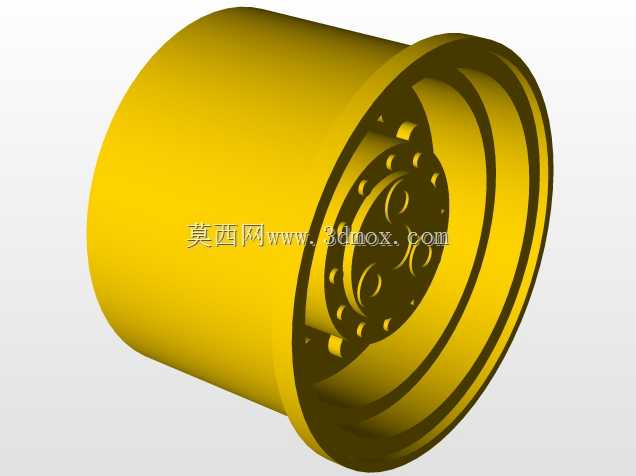

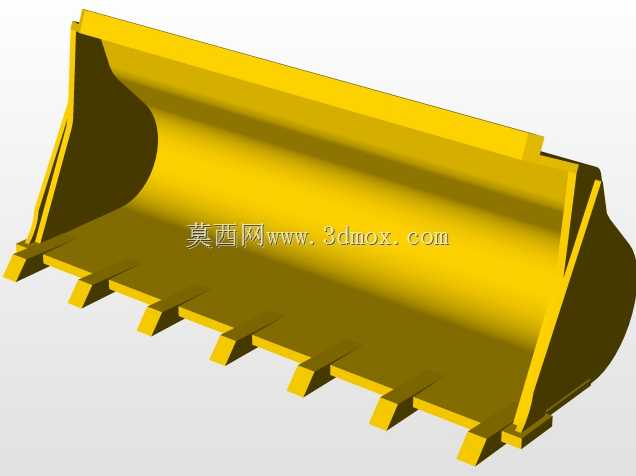

　　从外形尺寸与安装边界来看，整机长度控制在适配常规平板拖车运输的尺寸范围内，宽度满足二级公路运输的限宽要求，转场运输时不需要额外拆解部件就能够完成公路转运。整机的高度在顶棚最高点位置，满足常规厂区限高、施工场地临时通道的通行要求。工作装置在最大收斗位置时，铲斗最前端与前轮的距离经过优化，保证铲掘时前轮能够贴近料堆，充分利用整机的自重提供铲掘附着力，同时不会出现铲斗碰撞轮胎的干涉问题。铰接转向的最大转角设置，既保证最小转弯半径满足狭窄场地作业需求，同时转向过程中前后车架之间不会出现结构干涉，液压管路、传动部件的活动间隙在转向极限位置仍保留足够的安全余量。轮胎的安装位置与轮拱的间隙，考虑到轮胎在重载工况下的形变量，以及泥泞工况下轮胎带泥的通过空间，避免作业时轮胎与车架轮拱出现剐蹭。铲斗的斗容设计匹配整机的额定载重量，保证满载作业时整机的纵向稳定性，不会出现翘头失稳的问题，同时后轮的配重块重量经过匹配，在铲斗满载举升到最高位置时，整机的重心仍处于稳定区域，保证作业时的抗倾覆稳定性。
