深循环蓄电池监测分流器结构设计

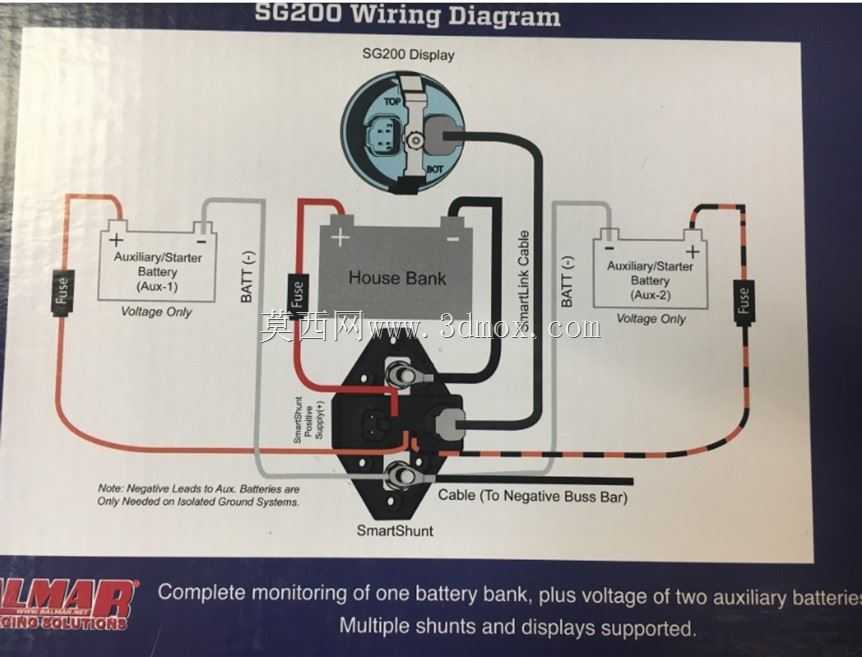

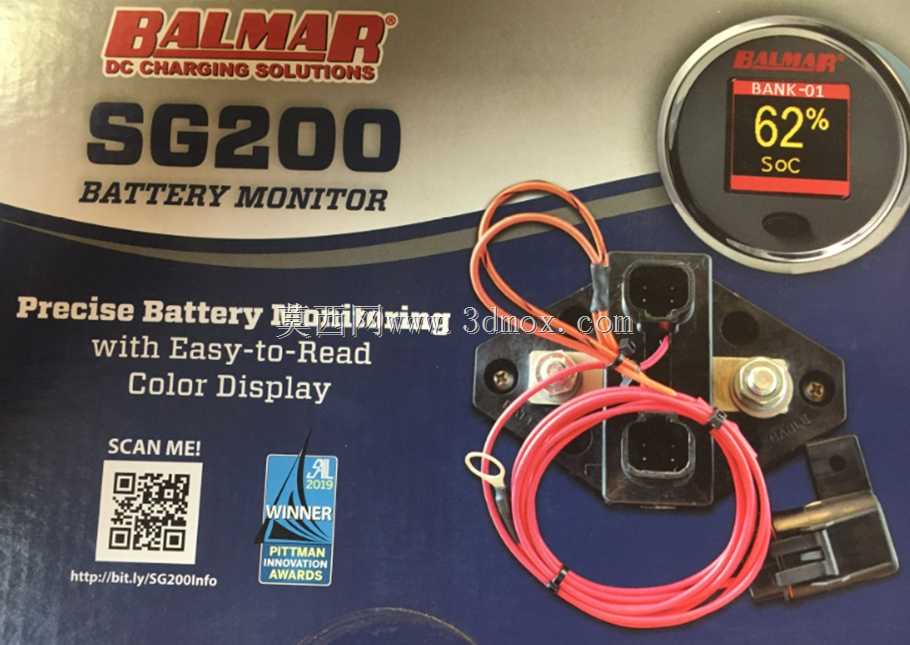

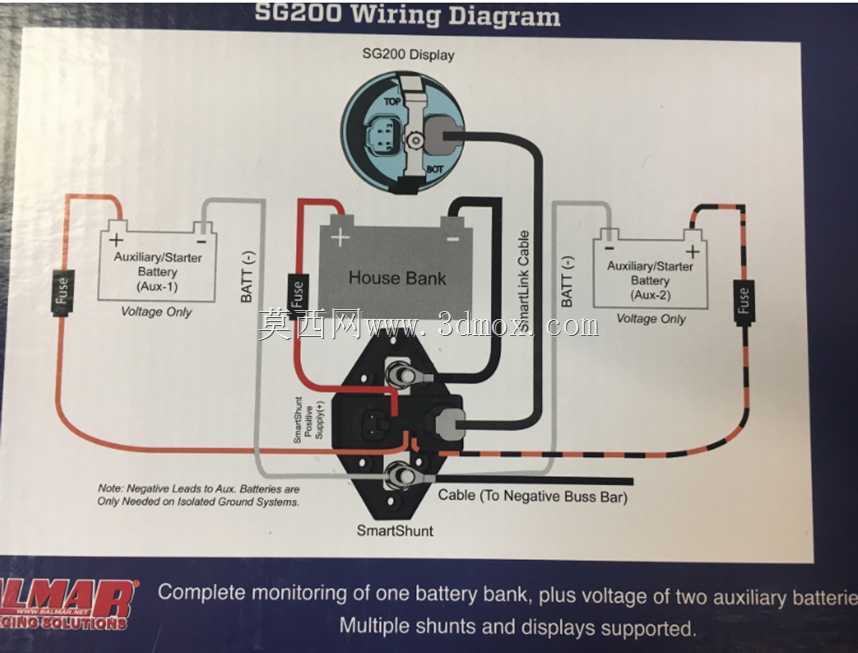

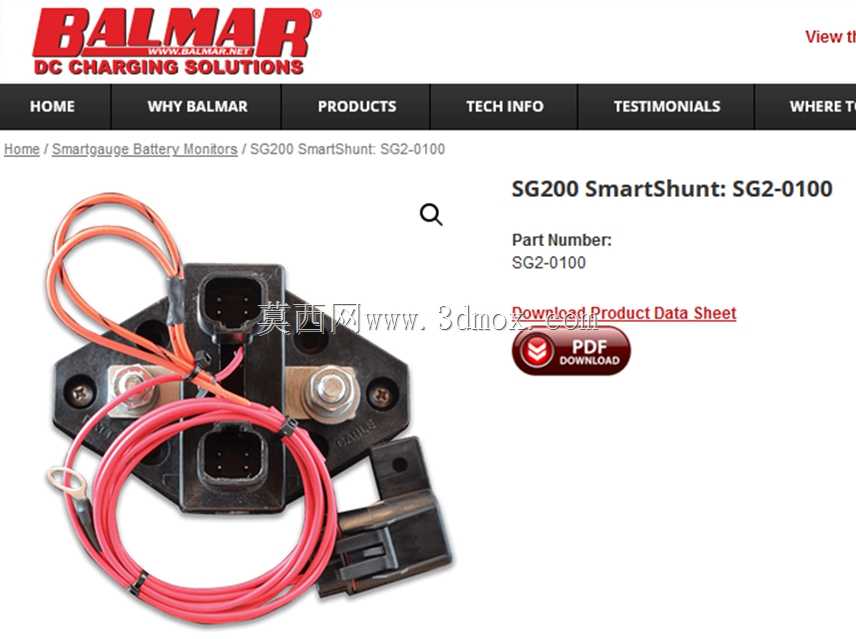

　　在离网储能、车载供电、船舶辅电这类配备深循环铅酸蓄电池组的系统里，蓄电池剩余容量、充放电电流的精准监测一直是运维环节的核心痛点，传统靠电压估算容量的方式误差极大，很容易出现过充过放损伤极板，或是误判剩余电量导致供电中断的问题，这款分流器正是为配套电池监测仪表开发的采样核心部件，作为电流采样的敏感元件，它依靠自身极低的精密电阻特性，将充放电回路的大电流转换为毫伏级的电压信号，输送给监测仪表完成换算，最终实现电池容量、充放电状态、化学参数的实时采集与管控。

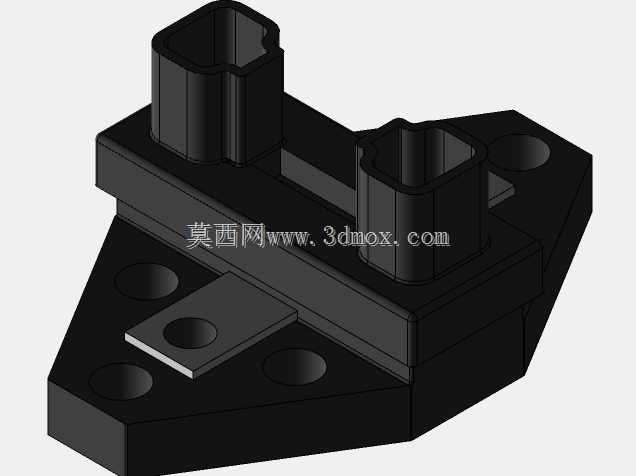

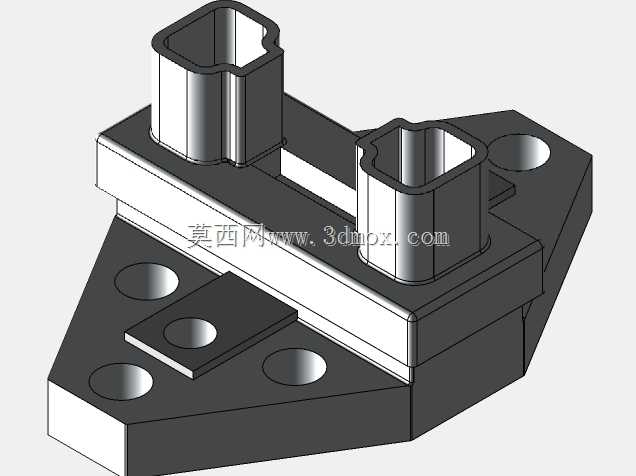

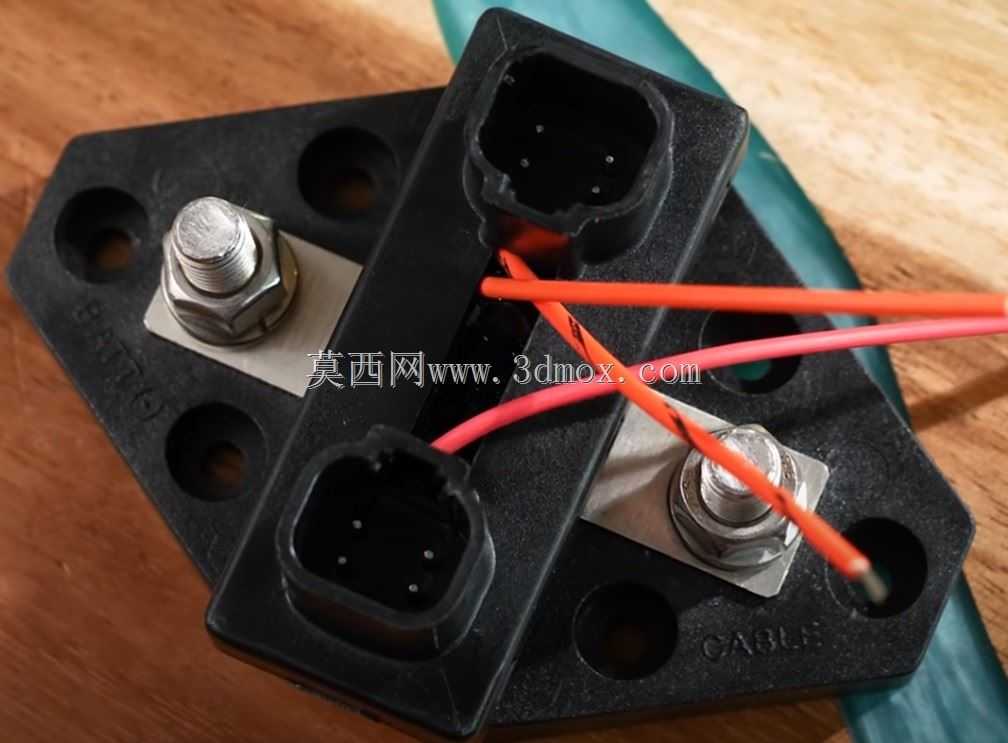

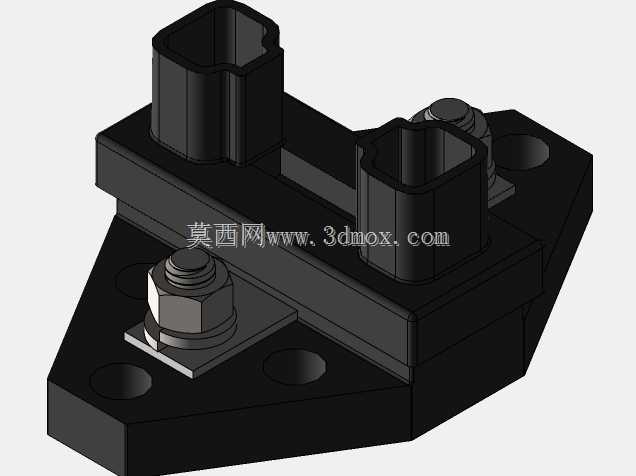

　　从实际装车装船的应用场景来看，这类分流器大多直接安装在蓄电池组的主回路出线端，紧邻电池接线柱布置，因此设计时首先要考虑安装的适配性与绝缘可靠性。整个部件采用菱形安装底板作为承载基体，底板上开设四个沉头安装孔，孔位分布适配常见的电池舱安装面标准间距，沉孔设计可以让内六角安装螺栓完全沉入孔内，避免螺栓头部突出刮蹭周边线束或是造成放电间隙不足的问题，底板材质选用高强度绝缘工程塑料，自身具备耐蓄电池酸雾腐蚀、抗高低温冲击的特性，完全适配电池舱内温差大、存在腐蚀性挥发物的恶劣工况。

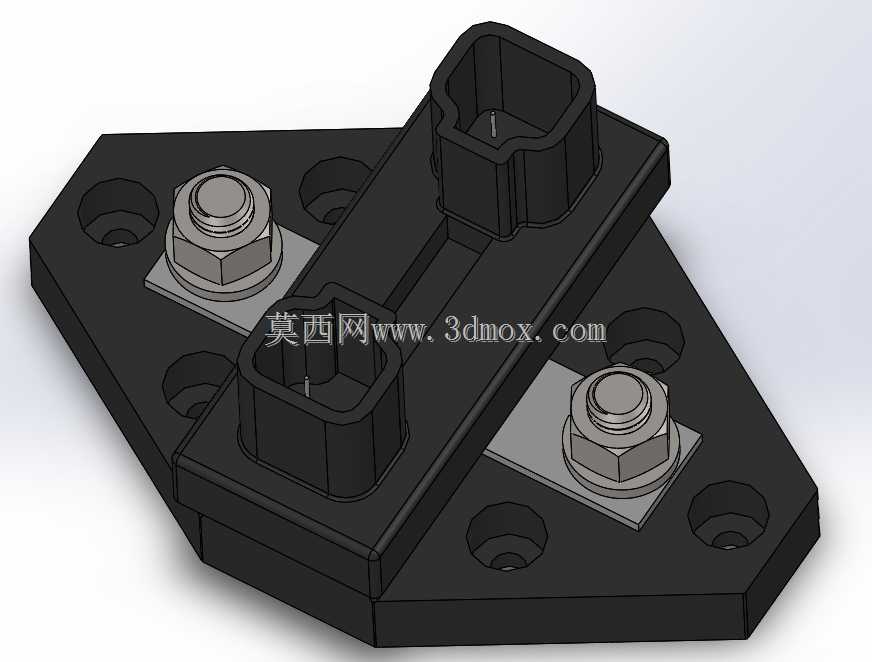

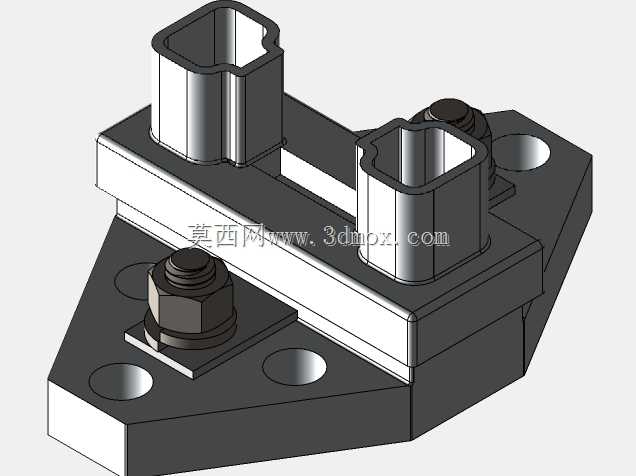

　　底板上方集成两个对称布置的大电流接线端子，端子采用镀镍铜质基体搭配六角锁紧螺母的结构，接线时可以将电池主回路的铜排或是大平方线缆线鼻直接压接在端子平面上，双螺母的防松设计能应对车载、船载场景下的持续振动，避免长期使用后接线松动导致的接触电阻增大、发热烧蚀问题。两个接线端子之间通过精密锰铜采样桥连接，锰铜材质的电阻温度系数极低，在-40℃到85℃的工作温度区间内采样精度偏差可以控制在千分五以内，完全满足电池监测的精度要求，采样桥外部做了绝缘封塑处理，仅露出接线接触面，避免意外触碰造成短路。

　　在信号输出端，底板上方居中布置两个黑色的防水接插件座，接插件采用卡扣式锁紧结构，配套的线束插头插入后可以自动锁止，防止振动松脱，接插件的引脚直接与采样桥的信号输出端连接，将采样得到的毫伏级电压信号传输给后端的监测仪表，接插件的防护等级达到IP65，即使电池舱内出现凝露、少量溅水的情况也不会出现信号短路或是接触不良的问题。

　　设计过程中特意将两个大电流接线端子与信号接插件做了物理隔离，中间通过凸起的塑料筋条分隔，避免大电流回路的强电磁干扰对微弱的采样信号造成影响，同时整个部件的外形轮廓做了圆角过渡处理，没有尖锐的棱角，安装时不会划伤操作人员的手部或是周边的线束绝缘层。从安装边界来看，整个部件的总高度控制在45mm以内，安装后不会超出常规蓄电池接线舱的内部空间限制，左右方向的最大宽度不超过120mm，适配绝大多数12V/24V/48V深循环蓄电池组的安装间距，不需要额外改造电池舱的原有结构就可以直接替换同类型的老式分流器产品。

　　在实际使用过程中，这款分流器可以长期承载200A的持续充放电电流，短时峰值电流可以达到500A，完全覆盖深循环蓄电池组大电流充电、大负载放电的工况需求，采样信号的线性度优异，监测仪表通过采集它的输出信号，可以精准计算出电池的充放电安时累计量，结合电池的温度、电压参数，就能准确估算电池的剩余容量，同时还能监测电池的内阻变化，提前预判电池的性能衰减，帮助运维人员及时维护更换失效电池，避免整个电池组因为单节电池失效提前报废。

　　不同于普通工业分流器的裸露式结构，这款产品采用全绝缘集成化设计，不需要额外加装绝缘护罩，安装工序更简单，同时绝缘结构也避免了在狭窄的电池舱内因为金属工具误碰造成的正负极短路风险，整体结构紧凑，所有零部件都集成在同一个底板上，没有零散的小配件，安装时只需要固定四颗安装螺栓，拧紧主回路接线螺母，插上信号线束就可以完成装配，大幅降低了现场安装的出错概率，也减少了后期运维的工作量。
