机床用刀架螺纹切削模结构设计

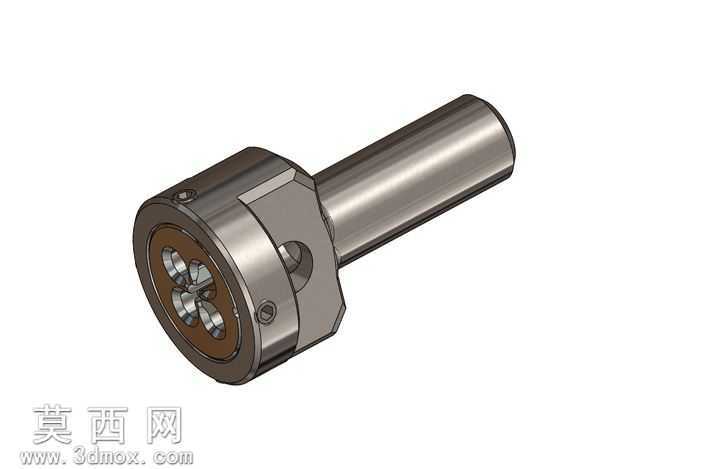

本模型为机床配套的刀架螺纹切削模，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配公差、配合间隙进行了精准设定。模型整体分为夹持柄部、模座主体、切削工作端三个核心部分，柄部采用标准圆柱结构，适配常规车床刀架的装夹孔径，表面做了粗糙度模拟处理，还原金属加工件的哑光金属质感；模座主体设置有锁紧定位孔，用于安装固定螺钉，实现切削模在刀架上的锁紧定位，避免加工过程中出现移位偏差，模座的棱角处做了倒角工艺处理，既消除应力集中隐患，也符合实际加工的工艺要求。切削工作端内置多组切削刃结构，针对M16规格螺纹的加工参数做了匹配设计，刃口的角度、排布间距均按照螺纹切削的工艺要求设定，可实现外螺纹的一次成型切削作业。渲染阶段采用金属材质球赋予整体模型合金钢的材质属性，调整环境光与反射参数，还原金属工件的表面光泽与质感，同时对切削刃部位做了细节高亮处理，突出工作部位的结构特征。设计过程中充分考虑了工装的实用性与互换性，各部件均可单独拆分，便于后续的加工生产与维护更换，整体结构紧凑，装夹便捷，能够有效提升机床螺纹加工的效率与成型精度，适配常规数控车床、普通车床的刀架装夹需求，可直接用于机械加工场景的工装配套参考，也可作为机械设计教学中工装设计的典型案例。
