带挂孔方形敞口塑料漏斗三维设计

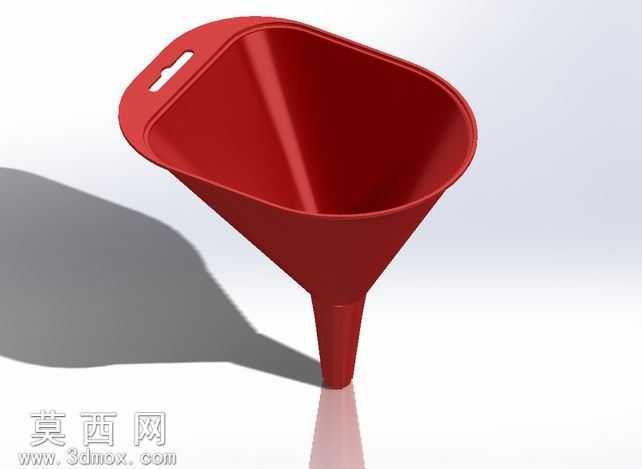

本作品为一款实用型方形敞口塑料漏斗的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中优先采用曲面建模结合实体加厚的方式构建流畅的过渡曲面，确保漏斗内壁顺滑无棱角，避免液体导流过程中出现挂壁、残留的问题。模型整体结构分为三个核心部分：上方的方形敞口承接段、中部的锥形导流段、下方的圆柱出液嘴，同时在敞口一侧延伸出带挂孔的耳状结构，方便日常使用后悬挂收纳，节省存放空间。建模阶段对各部分的衔接处做了圆角过渡处理，既符合塑料注塑成型的工艺要求，避免应力集中导致的部件开裂，也提升了整体外观的流畅度。渲染环节采用哑光红色塑料材质，模拟日常PP塑料的质感，材质参数调整了适当的粗糙度与微弱的反光度，还原真实塑料制品的视觉效果，同时添加了地面反射效果与柔和的环境光，让模型的立体感与结构细节得到充分展现。设计思路上打破了传统圆形漏斗的形态，采用方形敞口设计，在倾倒袋装液体、宽口容器液体时能够更好地贴合容器口，减少液体洒漏的概率，锥形导流段的倾斜角度经过反复调整，兼顾了导流速度与防溅效果，下方出液嘴的直径适配绝大多数常见的小口容器口径，适用场景覆盖厨房液体分装、汽修机油加注、实验室液体转移等多个日常及工业场景。模型的壁厚均匀设置为2mm，符合常规塑料注塑件的壁厚标准，挂孔的尺寸适配常见的挂钩直径，边缘做了钝化处理，避免使用时划伤手部，整体结构无多余复杂特征，既方便后续开模生产，也降低了建模过程中的特征出错概率，所有结构尺寸均按照实际使用的人体工学与功能需求设定，具备较高的实际生产可行性。
