杆端关节轴承环首连接构件

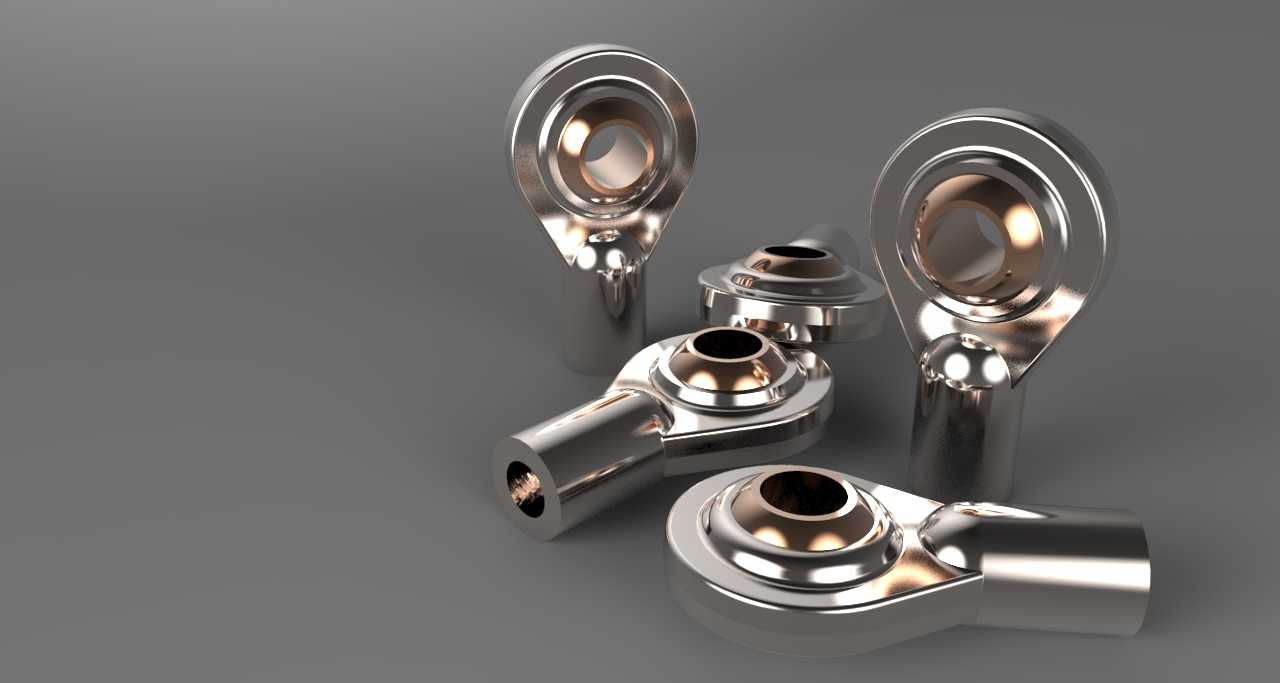

　　这类带环首的杆端铰接构件，核心作用是在存在角度偏差的传动链路里完成力的传递，同时补偿多方向的安装错位与运行摆角，在自动化生产线的连杆机构、工程机械的操纵连杆、轻工设备的联动摆臂、健身器材的活动铰接位都有大量应用。不同于普通刚性螺栓只能完成轴向紧固，这类构件的环首内嵌了自润滑滑动摩擦副，杆身带标准外螺纹，既可以像紧固件一样完成与安装基座的螺纹锁紧，又能通过环首内的球面配合实现±10度以上的任意方向摆角，适配设备运行过程中连杆端的动态位移，避免刚性连接带来的应力集中、杆部弯折甚至断裂问题。

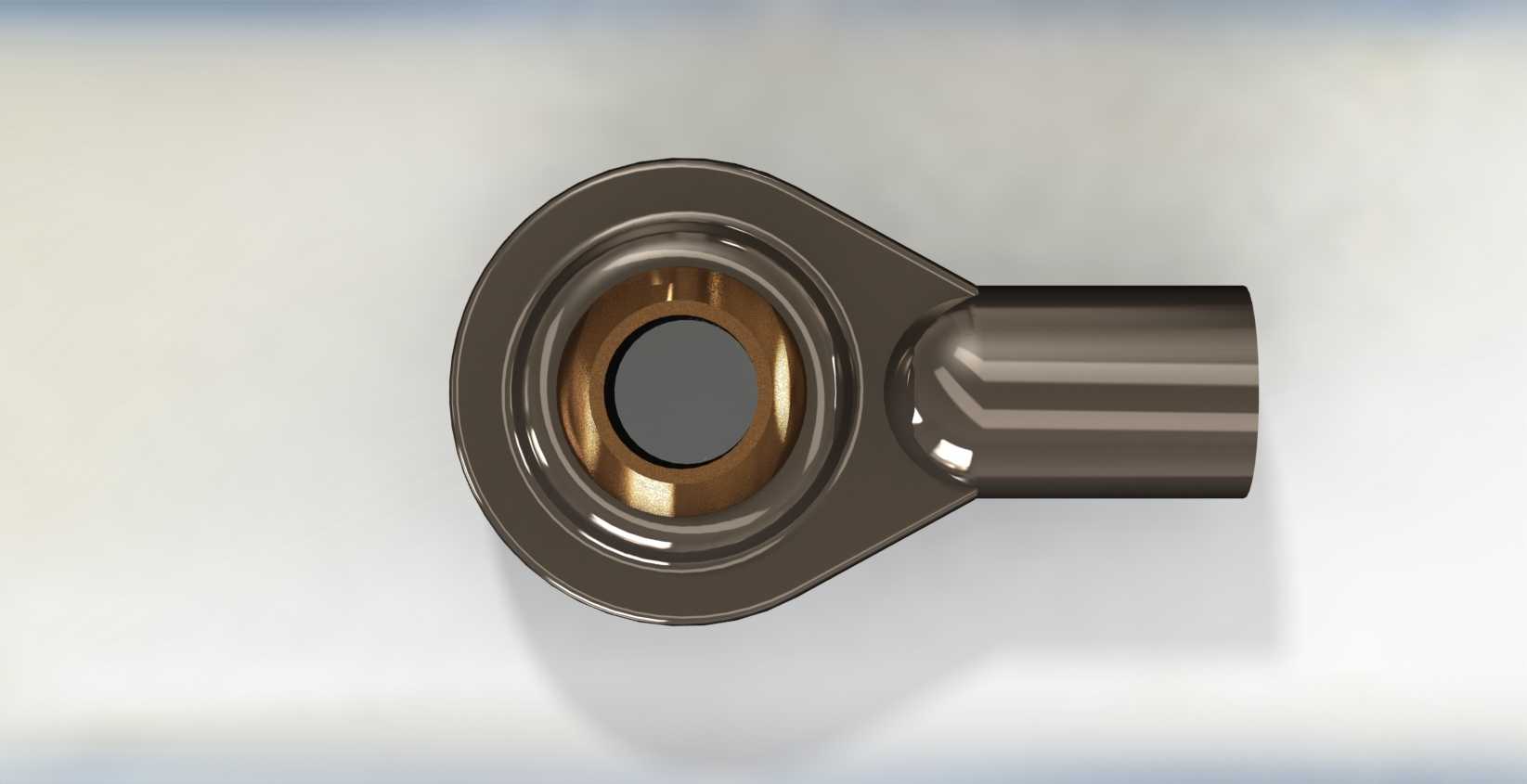

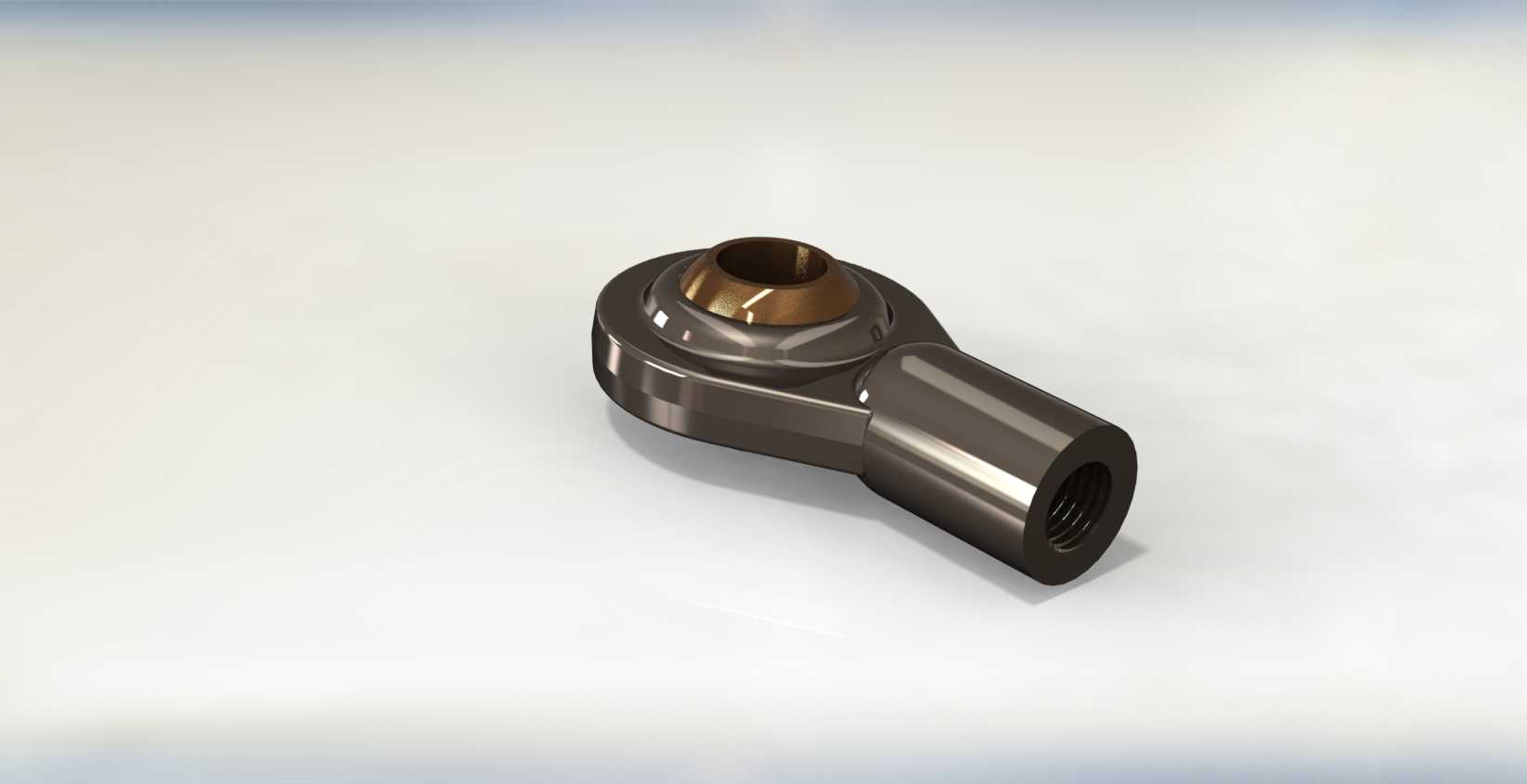

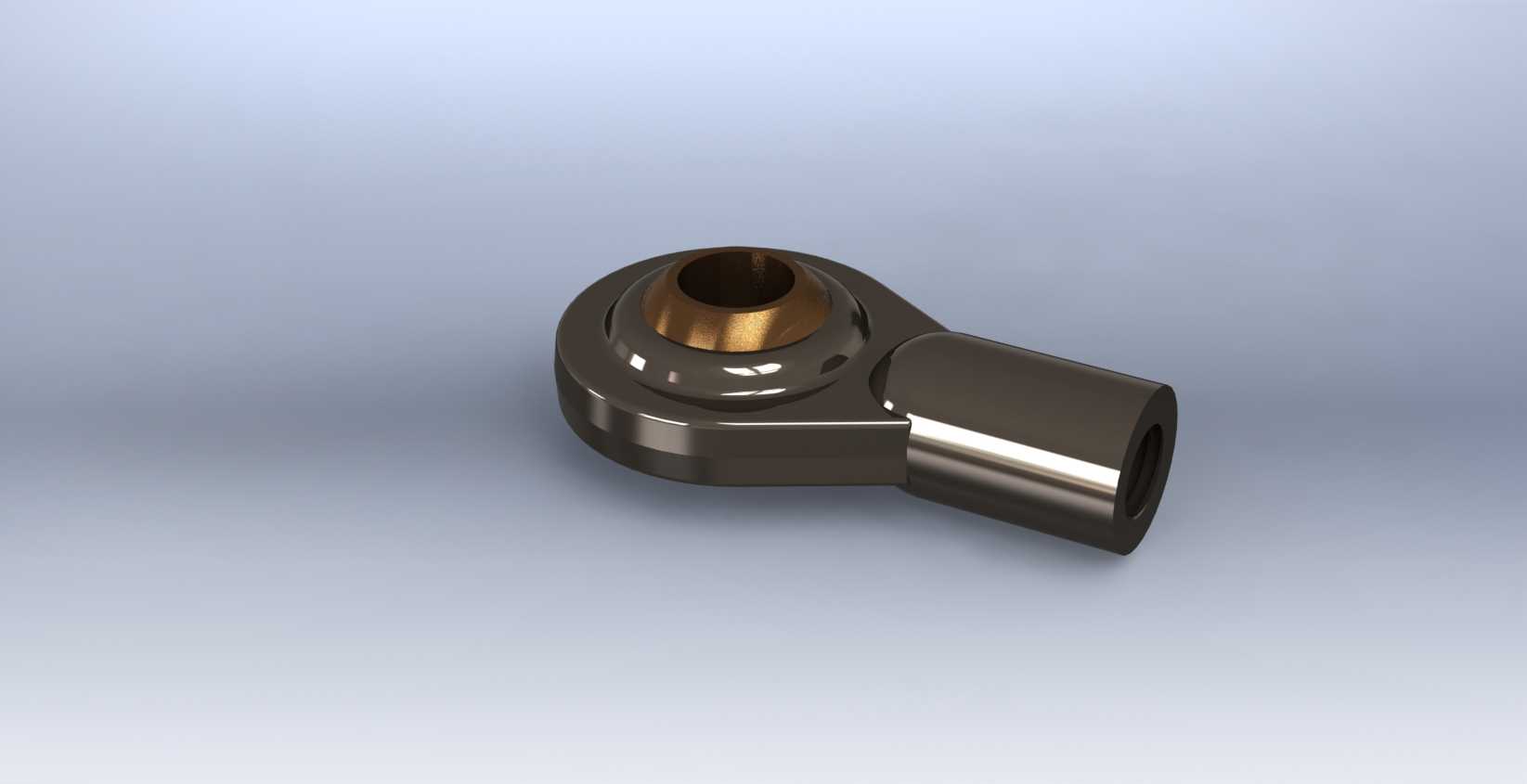

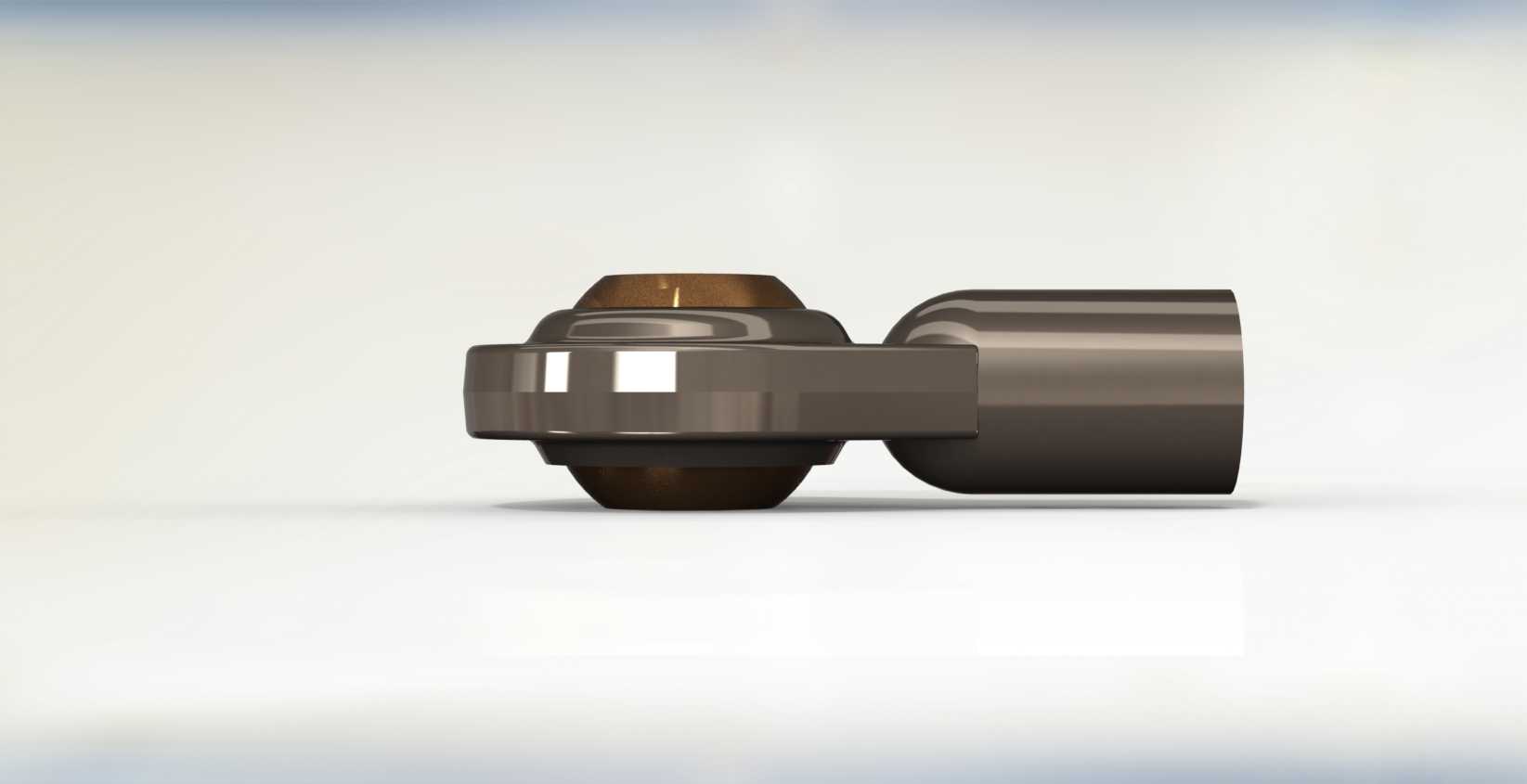

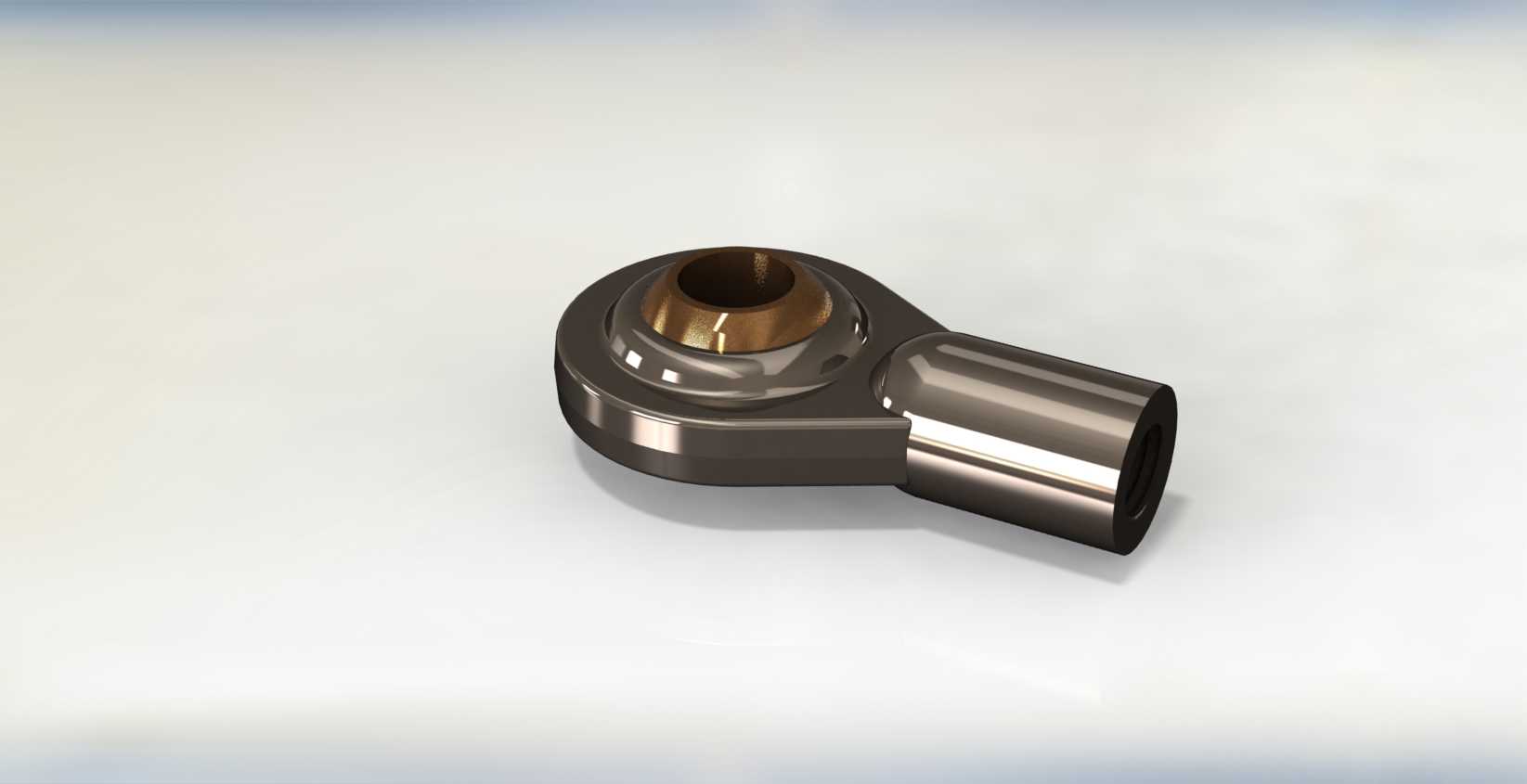

　　从结构设计逻辑来看，环首部分采用整体锻压成型的毛坯加工，环体内壁的球面粗糙度控制在Ra0.8以内，保证与内嵌衬套的贴合度，减少运行过程中的摩擦磨损；环首与杆身的过渡位置做了大圆弧卸荷结构，避免应力集中在截面突变位置，这也是这类承力铰接件最容易出现疲劳断裂的位置，建模时需要严格控制过渡圆角的尺寸，不能为了外观锐利做直角过渡。杆身的螺纹采用普通公制粗牙螺纹，螺纹收尾处预留了退刀槽与锁紧螺母的配合位，安装时可以通过两个锁紧螺母调整杆端的伸出长度，精准调整连杆机构的初始安装距，适配不同中心距的安装场景。

　　实际选型应用时，需要重点关注几个安装边界参数：首先是环首的内孔直径，这个尺寸直接决定了适配的连接销轴直径，销轴与内孔的配合间隙控制在H8/f7区间，既保证铰接转动的灵活性，又不会因为间隙过大产生运行冲击；其次是杆身螺纹的公称直径与有效螺纹长度，有效螺纹长度需要比实际安装所需的调节长度多留出至少2个螺距的余量，保证锁紧螺母可以完全压紧；第三是环首的整体外径与厚度，这个尺寸决定了安装时连接耳座的开槽宽度，耳座开槽宽度需要比环首厚度大0.2-0.5mm，避免安装时出现卡滞，同时要保证环首端面与耳座侧壁之间留有足够的摆角空间，防止构件摆到极限角度时与耳座发生刚性碰撞。

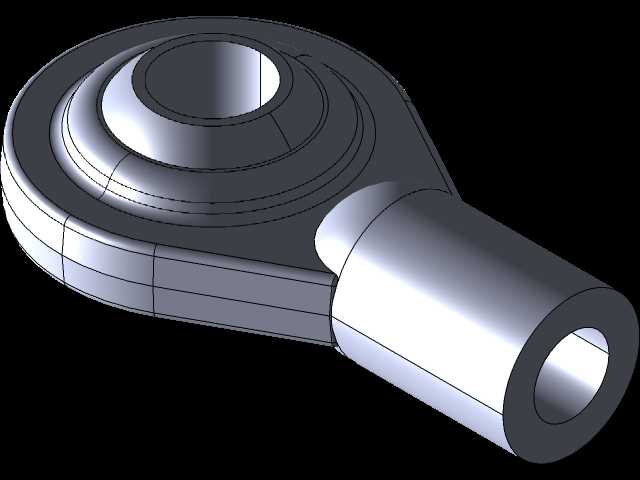

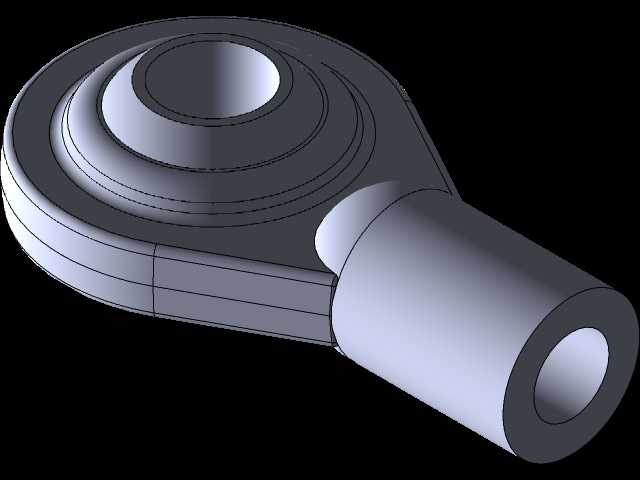

　　建模过程中，球面摩擦副的配合公差是核心要点，环体内球面与衬套外球面的配合需要采用过盈配合，保证衬套压入后不会随销轴转动，避免衬套与环体之间出现相对滑动磨损；杆身与环首的同轴度需要控制在0.05mm以内，否则安装后会出现连杆别劲、运行阻力大的问题。另外，这类构件的表面处理通常采用镀硬铬工艺，既提升表面硬度增强耐磨性能，也能在户外或者潮湿工况下提升防锈能力，建模时不需要刻意做镀层的厚度偏移，按照成品公称尺寸建模即可，镀层厚度通常在0.02-0.05mm区间，不会影响整体安装尺寸链。

　　在不同的应用场景里，这类构件的载荷特性也有区别：用在静态调节的机构上时，主要承受静态拉压载荷，选型时只需要校核额定静载荷满足需求即可；用在高频往复运动的机构上时，除了静载荷校核，还要核算滑动面的PV值，保证摩擦面的线速度与面压的乘积在衬套材料的允许范围内，避免出现过热烧蚀、衬套过早磨损的问题。安装时要注意，销轴的锁紧需要采用开口销或者防松螺母，避免设备运行过程中销轴脱出造成机构失效；铰接位置需要定期补充润滑脂，虽然内嵌的自润滑衬套可以在无补充润滑的情况下运行，但定期补脂可以大幅延长构件的使用寿命，减少维护更换频率。
