带圆柱定位柱的U型槽铰接连接件

　　这类带圆柱定位柱的U型槽铰接连接件，在各类需要实现小角度往复摆动、可拆卸铰接的机械结构、工装夹具、小型设备开合机构中应用十分广泛，区别于普通合页类铰链的大尺寸平板安装结构，这类一体式铸造成型的铰接件更适合安装空间紧凑、铰接载荷集中、需要快速拆装铰接轴的场景。从实际使用场景来看，这类零件常出现在小型工装的快速压紧机构、检测设备的翻盖定位结构、小型输送线的挡料摆臂铰接位、民用五金的折叠支撑结构中，承担铰接支点的载荷传递作用，同时依靠自身的一体式结构减少装配零件数量，降低铰接位的装配累积误差。

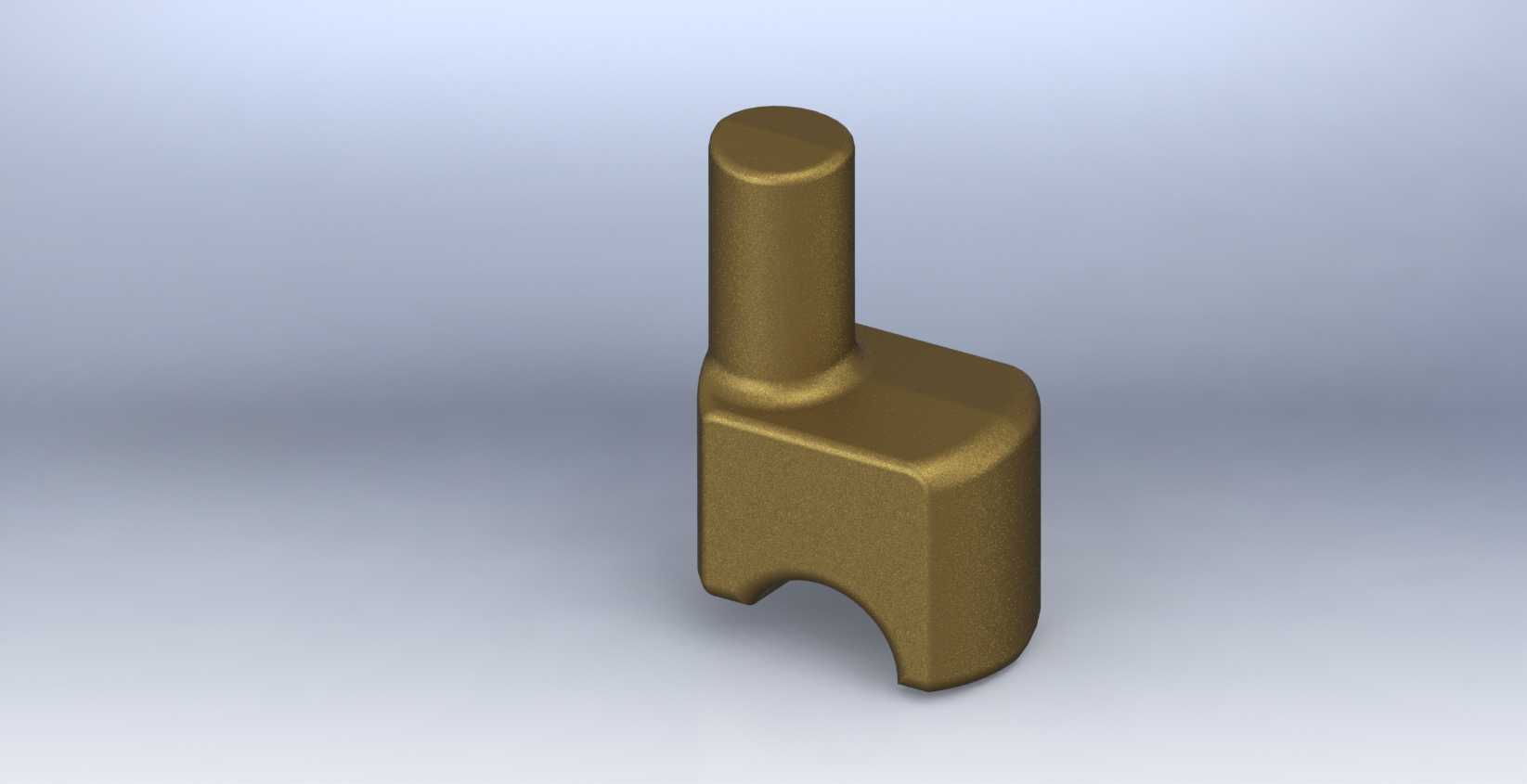

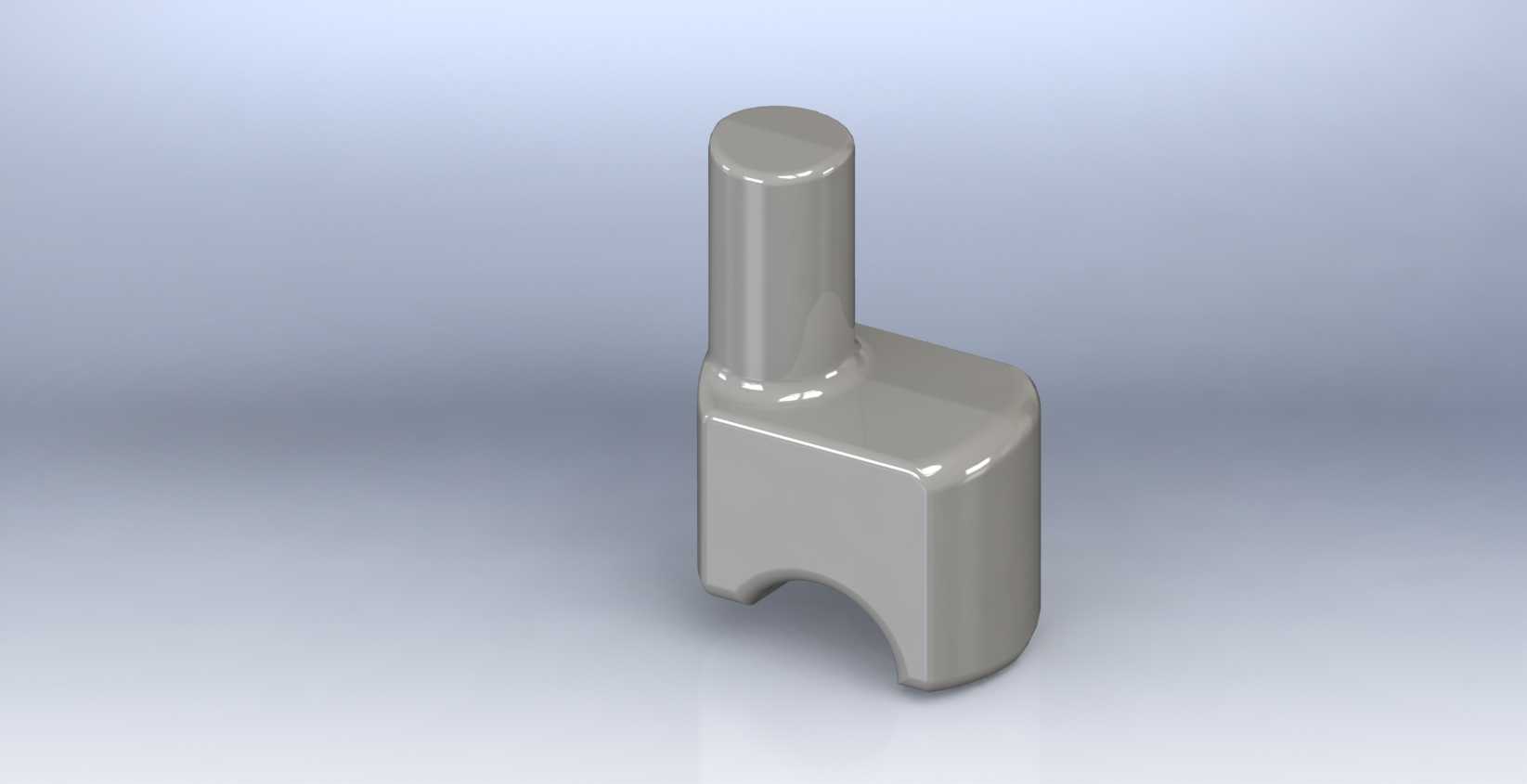

　　从功能特性上看，该零件上部的圆柱定位柱主要承担定位与铰接轴的双重作用，安装时可直接插入对应安装座的光孔内，无需额外配置铰接销轴，下部的U型开口槽用于卡接配套的摆臂杆件，摆臂上的对应销轴可直接卡入U型槽内，实现摆臂绕上部圆柱轴线的摆动，当需要拆卸摆臂时，无需完全抽出铰接轴，只需将摆臂抬升即可从U型槽开口处脱出，大幅提升频繁拆装场景下的操作效率。零件整体采用等强度过渡设计，所有棱边均做了圆角过渡处理，避免应力集中导致的零件断裂，在承受摆臂传递的径向载荷与摆动过程中的冲击载荷时，圆角过渡区域可将应力均匀分散到整个零件本体，不会出现直角连接处的应力突变问题。

　　设计这类铰接件时，首先需要根据铰接位的额定载荷确定上部圆柱定位柱的直径，圆柱的长度需要匹配安装座的孔深，保证插入后有足够的配合长度，避免出现悬臂过长导致的定位柱弯曲变形；下部U型槽的开口宽度需要比配套卡接的销轴直径大0.1-0.2mm，既保证卡接后销轴不会出现过大的旷量，又能保证拆装时的顺畅性，U型槽的圆弧底部需要与销轴直径匹配，保证接触面积足够，避免局部压强过大导致的槽口压溃变形。零件的主体连接部分采用了加厚的块状结构，连接上部圆柱与下部U型槽的过渡区域做了大圆角加厚处理，这部分是整个零件的载荷传递核心，摆动过程中产生的弯矩全部由该区域承担，加厚设计可有效提升零件的抗弯曲能力，同时避免铸造或机加工过程中出现壁厚不均导致的变形问题。

　　从安装边界来看，这类零件的安装空间需要预留出上部圆柱的插入空间，安装座上的对应光孔需要采用H7公差配合，保证定位柱插入后既不会出现晃动，又能顺畅转动；下部U型槽的开口方向需要与摆臂的拆装方向匹配，安装时需要保证圆柱定位柱的轴线与摆臂的摆动轴线完全重合，避免摆动过程中出现卡滞。零件的外轮廓没有突出的尖锐结构，所有外露面均做了圆弧处理，安装后不会对操作人员造成剐蹭风险，适合在人员操作频繁的工装工位使用。在实际选型应用中，需要根据摆臂的最大摆角确认U型槽的开口深度，避免摆臂摆动到极限位置时与零件本体发生干涉，同时需要根据工作环境的腐蚀情况选择对应的表面处理方式，常规工况下可采用镀锌钝化处理，潮湿腐蚀环境下可采用不锈钢材质加工或做喷塑处理，保证零件的使用寿命。这类一体式铰接件相比分体式装配的铰接结构，省去了销轴装配、卡簧固定等多个装配工序，装配时只需将定位柱压入安装座孔内即可完成固定，大幅降低装配工时，同时避免了分体式结构中销轴脱落、卡簧失效等常见故障点，在中小载荷的铰接场景下可靠性表现十分突出。
