内燃机传动用连杆结构三维数模

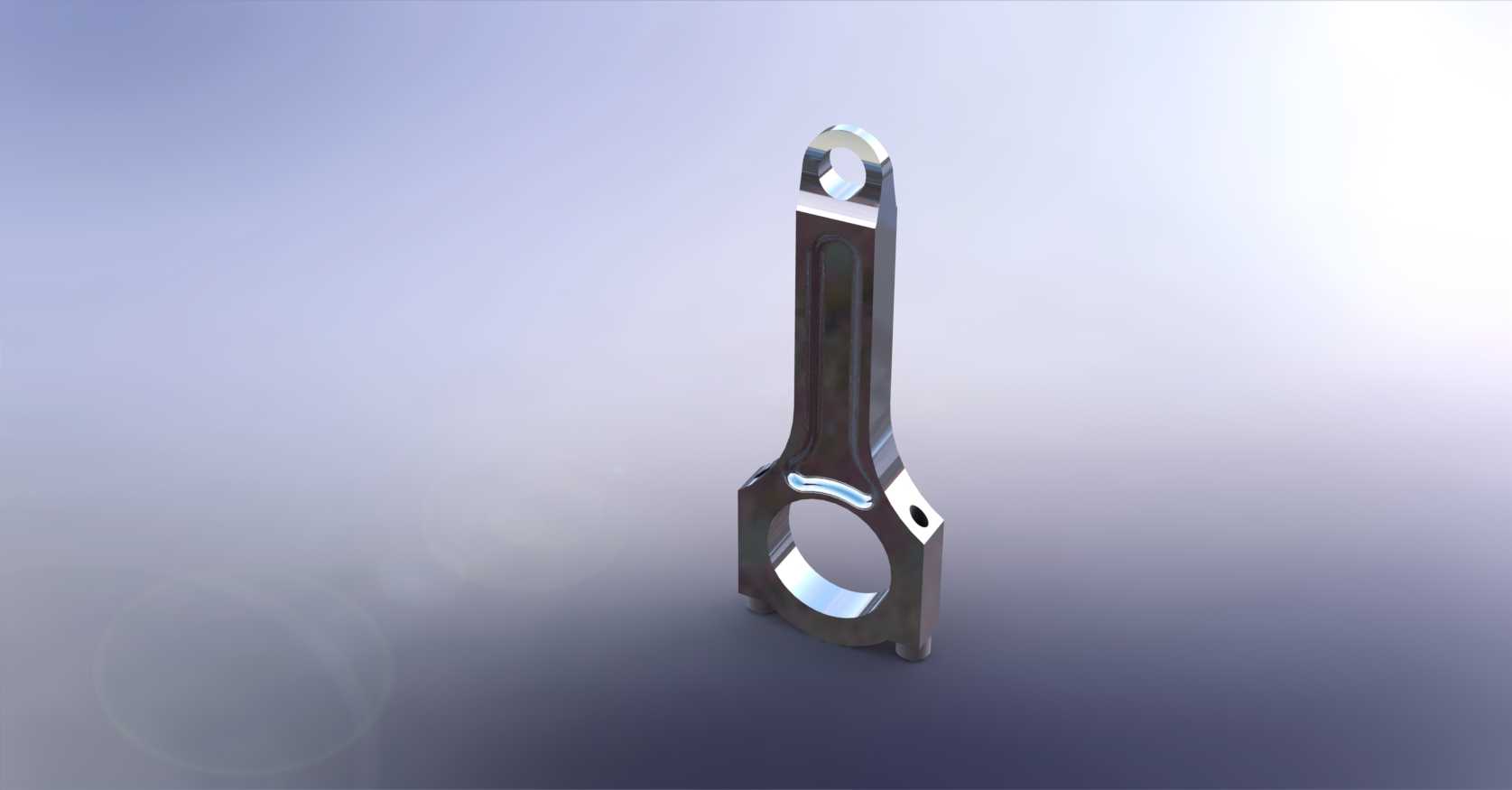

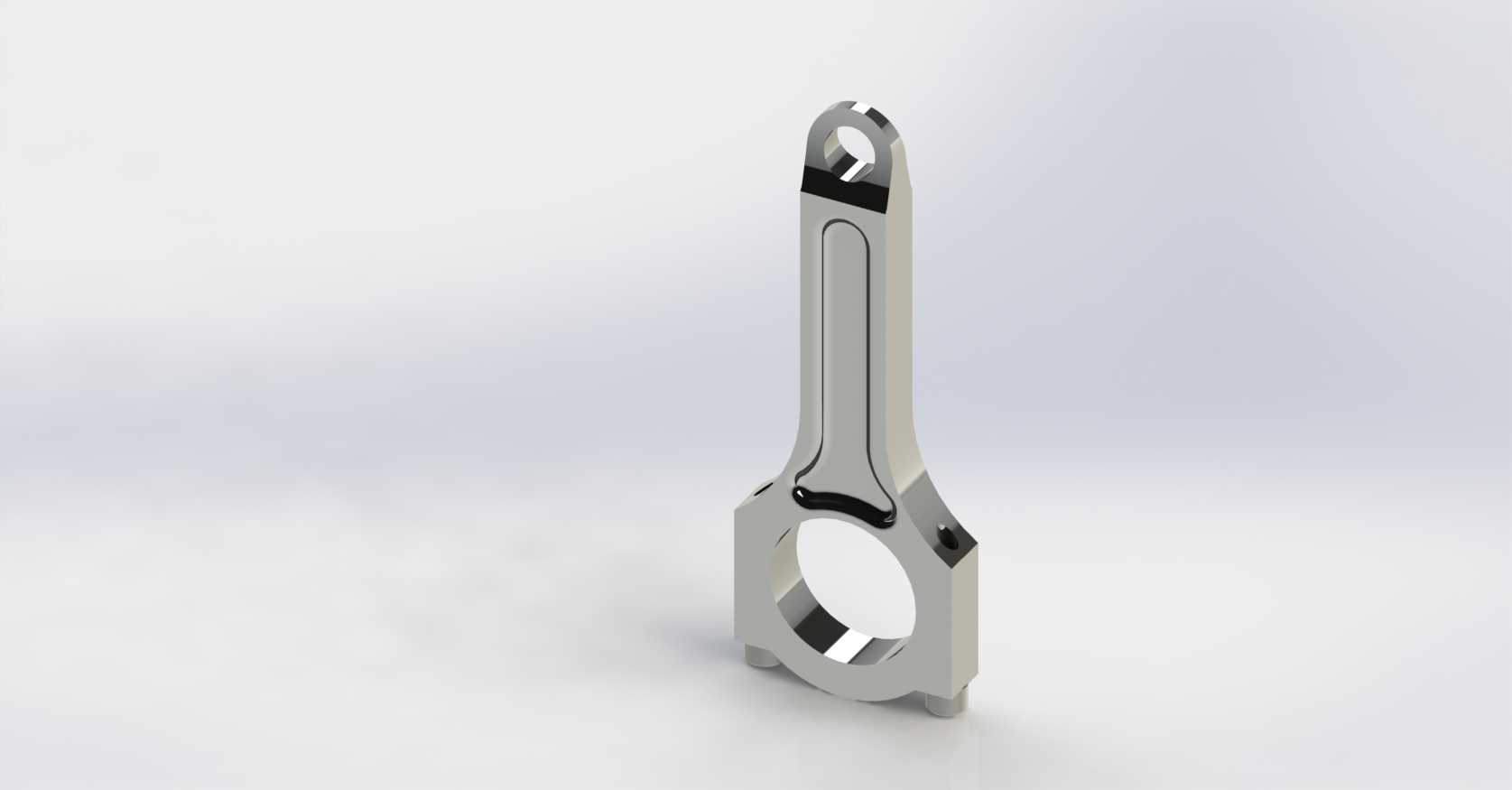

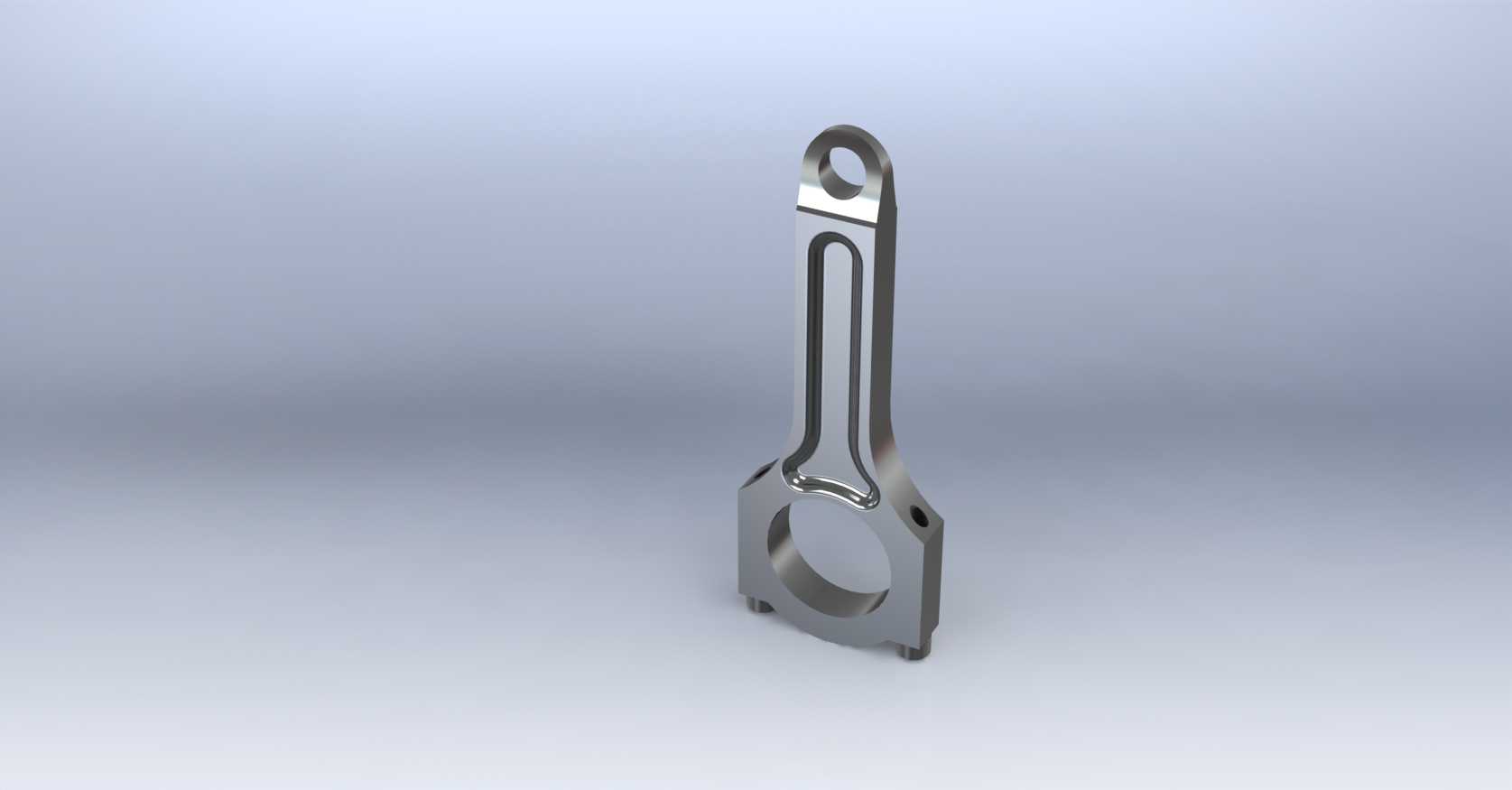

　　在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套三维数模完整还原了车用内燃机连杆的成熟结构形态，可直接用于动力总成的结构匹配、运动仿真以及受力校核环节。从实际装机场景来看，这类连杆普遍应用在小排量乘用车汽油机、小型通用汽油机以及固定式柴油动力机组中，工作过程中需要持续承受活塞传递的爆发压力冲击，同时还要兼顾往复惯性力带来的交变载荷，因此结构设计上的刚度、强度匹配直接决定了动力单元的可靠性与运行寿命。

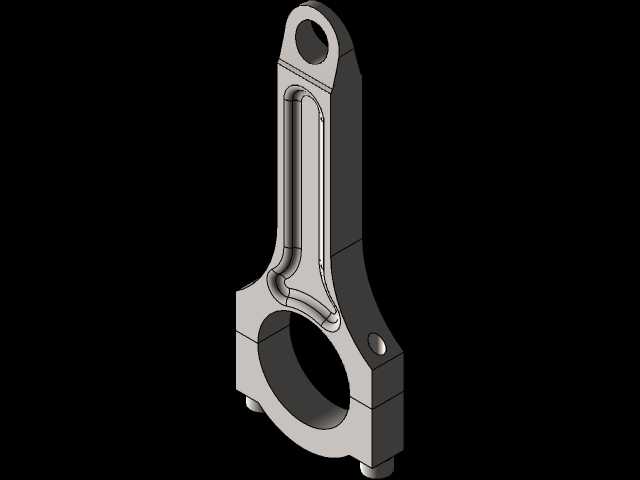

　　从结构设计逻辑来看，这套连杆采用了传统的分体式大头结构，小头端为整体式圆环结构，用于通过活塞销与活塞组件铰接，大头端为剖分结构，配套连杆盖通过两枚高强度螺栓完成锁紧，抱紧曲轴的连杆轴颈，实现动力的稳定传递。杆身部分采用了工字形截面设计，这一设计并非随意选型，而是在长期工程实践中验证的最优截面形态——在同等材料用量的前提下，工字形截面可以获得最大的抗弯截面模量，能够有效平衡杆身轻量化需求与交变载荷下的刚度要求，避免高转速工况下杆身出现横向弯曲变形，导致活塞偏磨、轴颈异常磨损等故障。

　　在安装边界与尺寸匹配层面，这套数模严格遵循量产连杆的尺寸公差逻辑：小头端的内孔尺寸匹配主流的活塞销直径规格，孔壁预留了衬套压装的余量空间，实际生产中可压装铜基合金衬套来降低摩擦损耗，延长小头端的使用寿命；大头端的内孔尺寸适配对应排量机型的曲轴连杆轴颈，剖分面采用了成熟的平切口设计，加工工艺性更好，适合大批量量产加工，连杆盖与杆身的定位通过螺栓孔的精密配合实现，保证装配后大头孔的圆度公差符合设计要求，避免运转过程中出现轴瓦抱死、异常烧蚀的问题。杆身表面设计有纵向的加强筋结构，顺着载荷传递方向布置，能够进一步提升杆身的抗屈曲能力，在活塞处于上止点爆发冲程时，可将活塞顶部的燃气压力平顺传递到曲轴端，减少应力集中点的出现。

　　从功能特性上看，这套连杆的结构设计充分考虑了动平衡需求，大小头的质量分配经过优化，在同批次量产时可以通过杆身两端的去重凸台进行质量分组，保证同一台发动机内装配的连杆质量差控制在允许范围内，降低高转速运转时的整机振动水平。大头端的两侧设计有轴瓦定位槽，用于安装轴瓦时的周向定位，防止轴瓦在孔内出现转动移位，堵塞润滑油道；杆身内部预制了贯通的润滑油道，可将曲轴轴颈处的压力润滑油引导到小头端，对活塞销与衬套的摩擦副进行持续润滑，避免干摩擦导致的部件失效。在实际选型匹配过程中，设计人员可以直接基于这套数模调整大小头中心距、孔位直径等参数，快速适配不同排量、不同冲程的动力机型设计需求，也可以导入有限元分析软件，完成爆发压力工况、最大惯性力工况下的应力云图计算，校核结构强度是否满足设计安全系数要求，大幅缩短前期结构设计的迭代周期。
