标准比赛用篮球曲面结构三维建模

　　做这个篮球的三维模型，最初是因为之前给体育器材厂商做配套检测工装的时候，手头一直缺一个精度足够的标准篮球数模，之前找的公开模型要么曲面接缝有问题，要么筋沟的深度、弧度和实际比赛用球偏差太大，装夹定位的时候总是出现干涉，索性就按照国际篮联的官方比赛用球标准从头建了这个数模。

　　先从外形尺寸来说，整个球体的基准直径严格控制在246毫米，也就是7号标准男子比赛用球的公称直径，建模的时候特意留了0.2毫米的公差带，对应实际生产中橡胶内胆充气后的膨胀偏差，安装边界这块，因为很多场景下需要把篮球模型放到投篮训练机、篮球收纳架、球面印刷工装的装配体里做干涉检查，所以建模的时候把球体的最大回转轮廓完全约束在直径248毫米的圆柱包络面内，不管是做动态的投篮运动仿真，还是静态的货架摆放模拟，都不会出现边界溢出的问题。

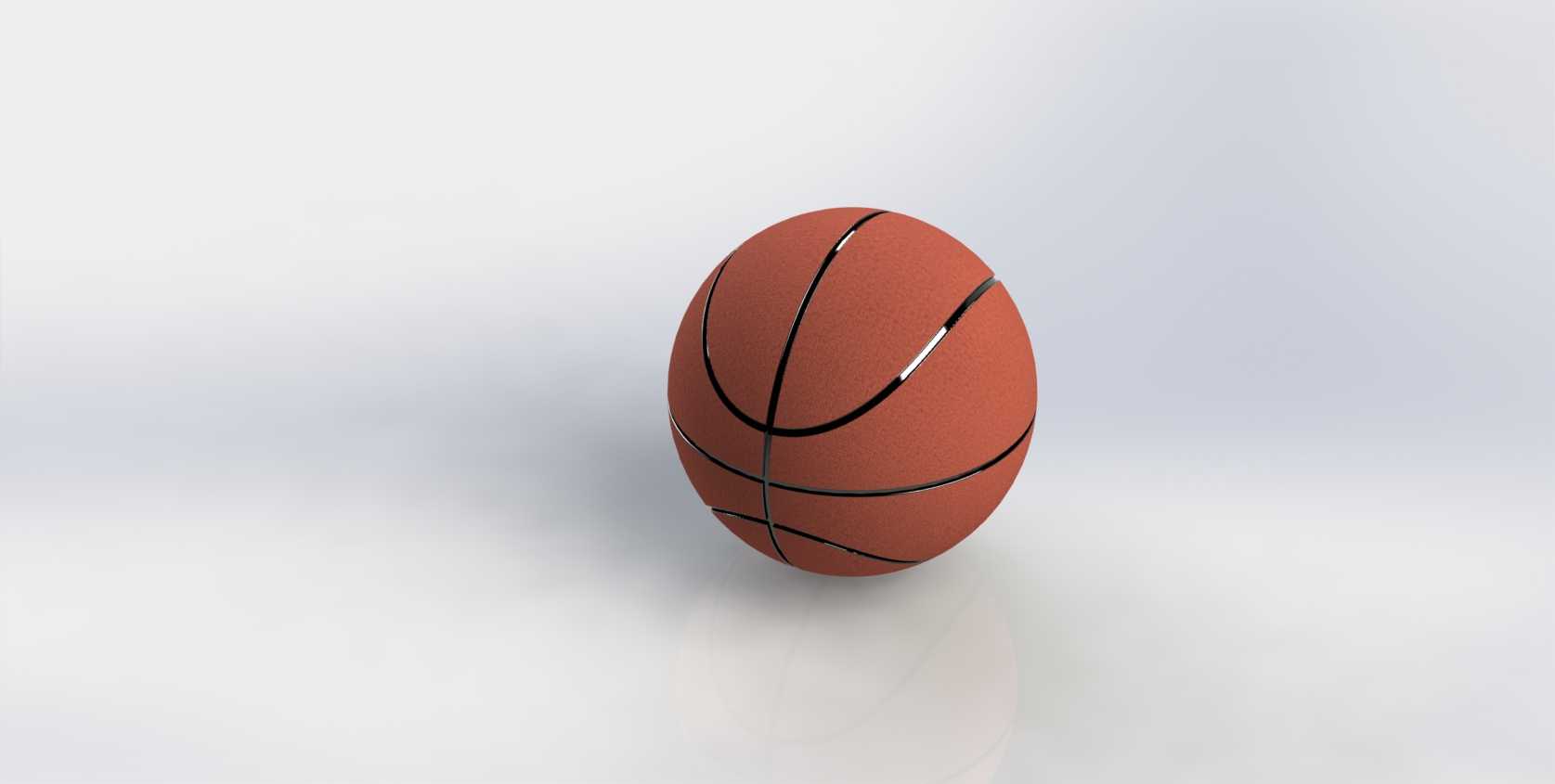

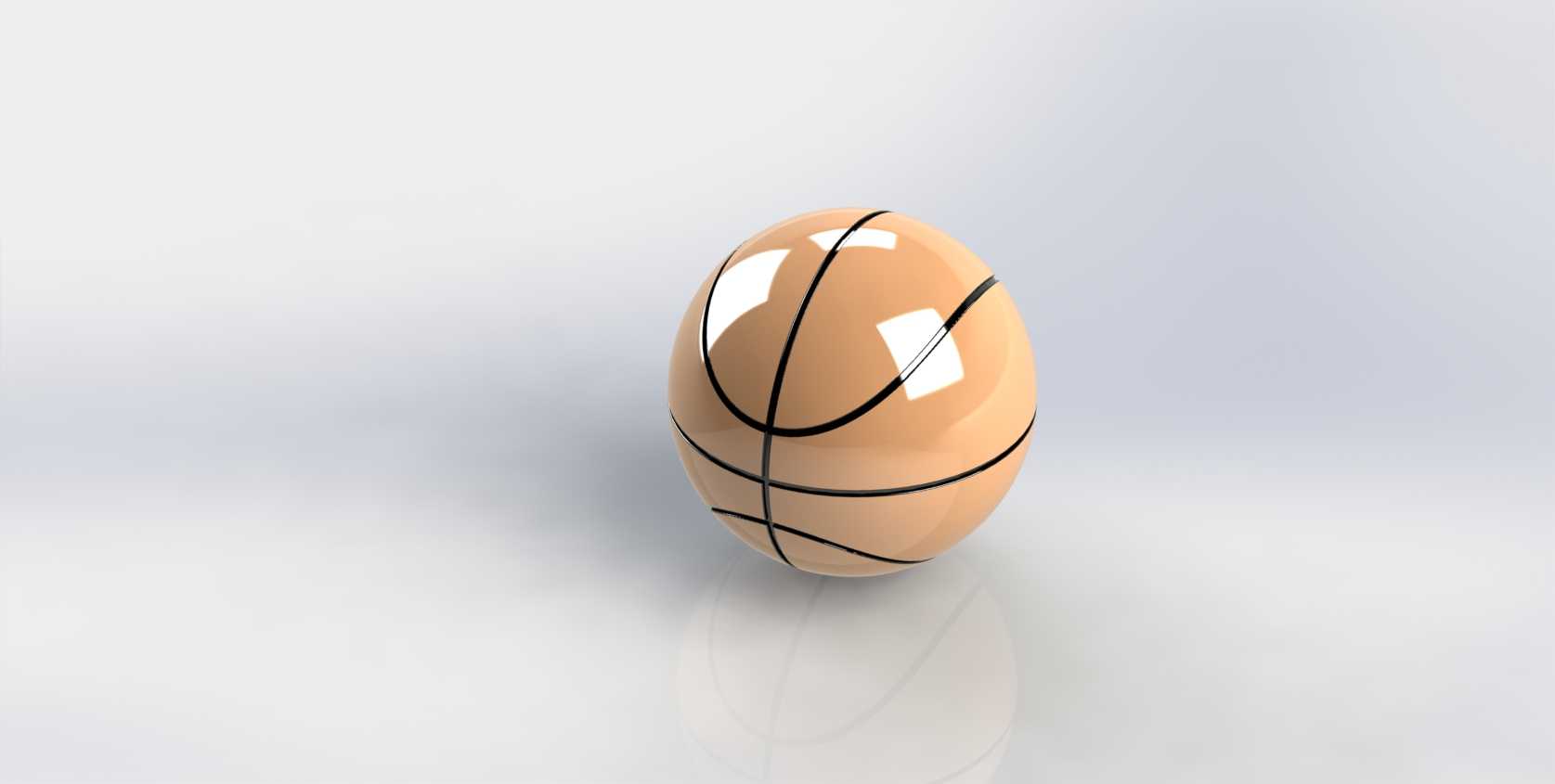

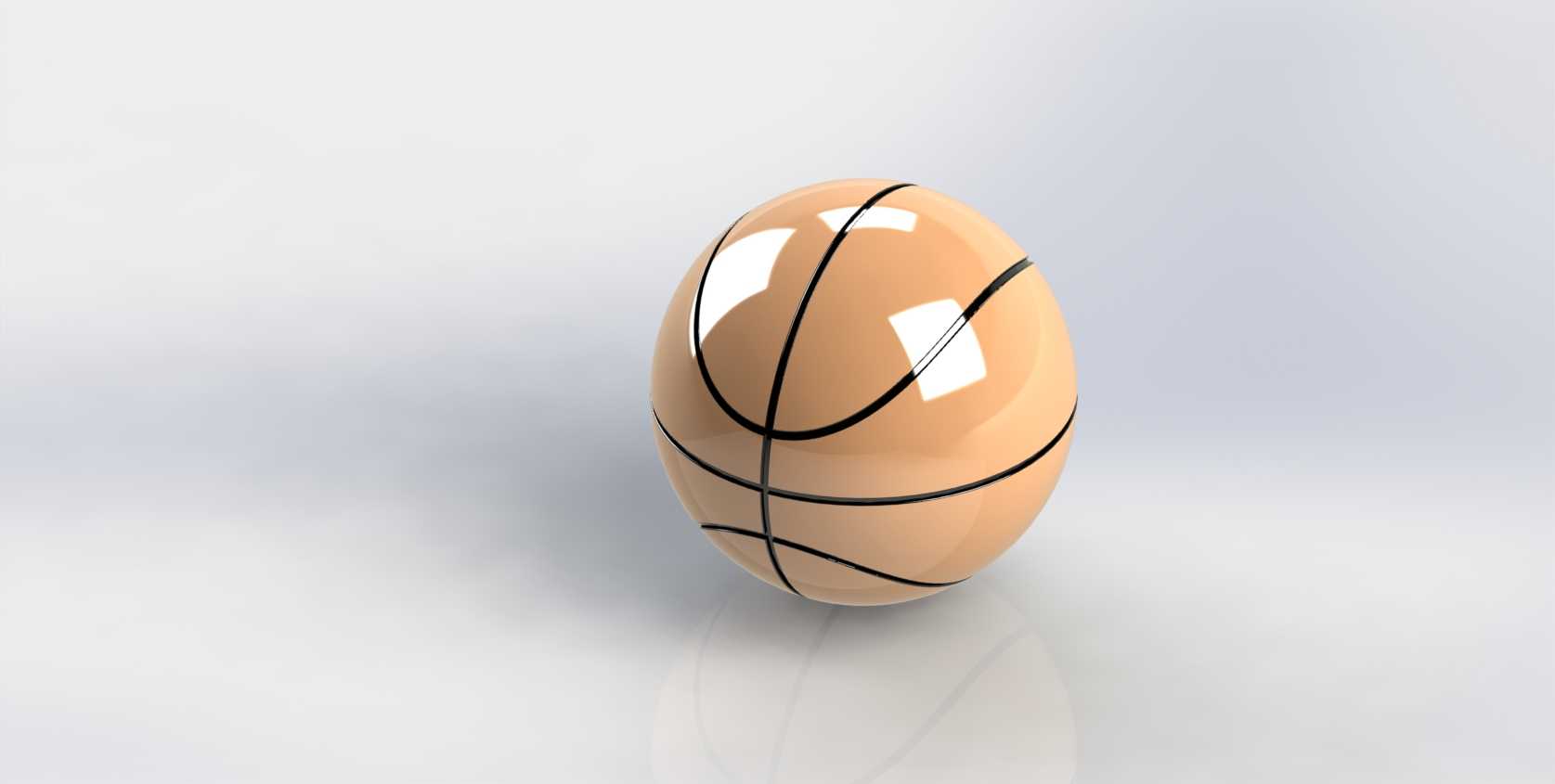

　　设计思路上没有直接用软件自带的球体特征完事，而是先拆解了真实篮球的结构：整个球是八片对称的PU贴皮拼接而成，表面的黑色筋沟不是简单的贴图纹理，是实际有1.5毫米深度、3毫米宽度的内凹结构，建模的时候先做了球体的基础曲面，然后按照筋沟的缠绕轨迹做投影分割，再用偏移曲面做出筋沟的内凹结构，最后在筋沟和贴皮的衔接处做了R0.8毫米的圆角过渡，完全还原真实篮球摸上去的触感边界，不会出现直角棱边的失真问题。之前有同行做篮球模型直接在球体表面画黑线贴图，放到渲染场景里近看就很假，做碰撞仿真的时候也因为表面没有实际的凹凸结构，接触力计算和实际情况差很多，这个模型在做结构拆分的时候，每一片贴皮都是独立的曲面实体，可以单独拆分出来做印刷图案的贴图定位，也可以给贴皮赋予不同的材质参数，模拟吸湿PU、普通橡胶、真皮不同材质的表面特性。

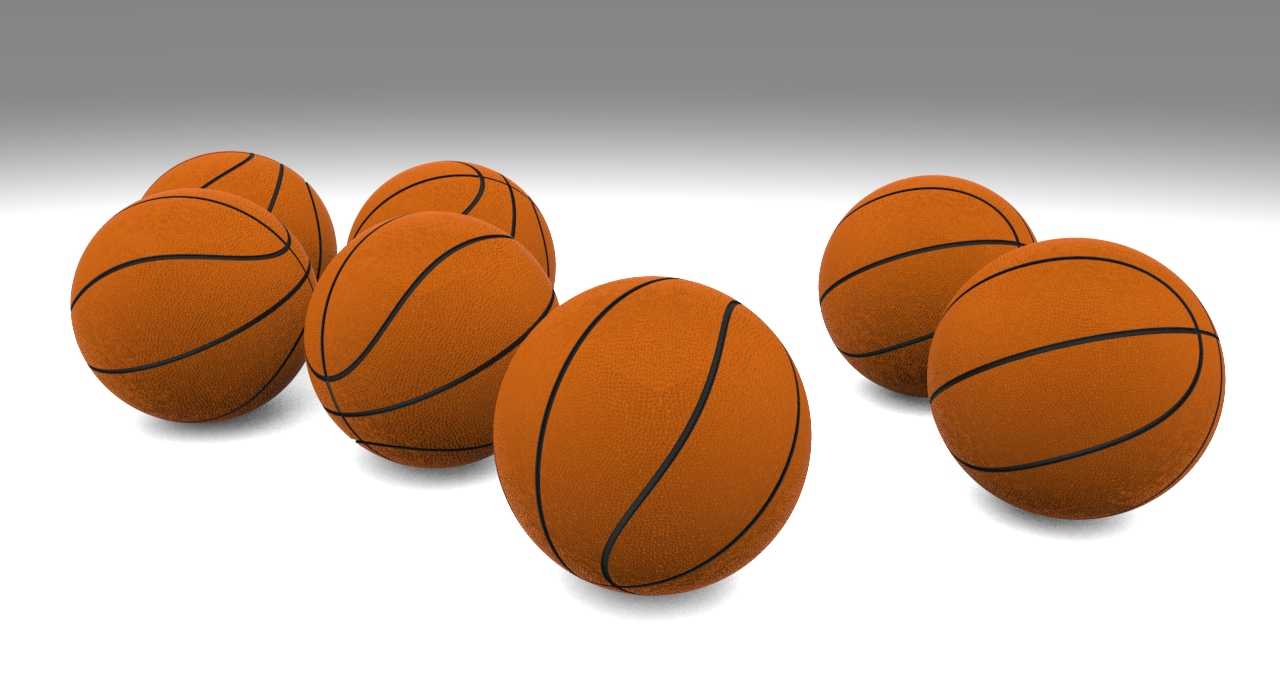

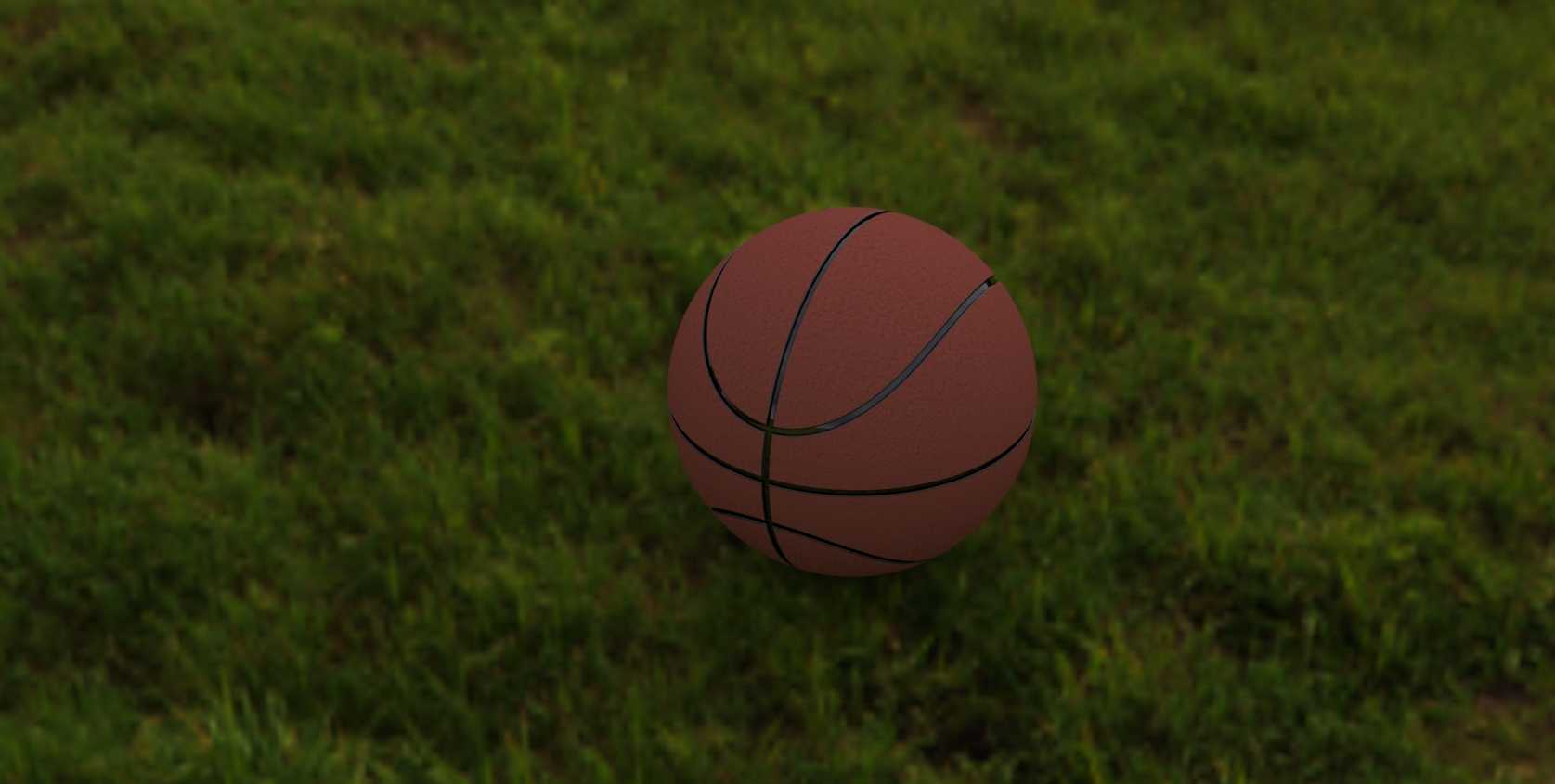

　　从实际应用场景来说，这个模型的适配范围很广，首先是体育器材生产领域，做篮球的硫化模具设计的时候，可以直接把这个数模导入到模具设计模块，分模的时候直接提取曲面，不用再反复测绘实物，筋沟的位置精度能控制在0.1毫米以内，避免开模后出现贴皮错位的问题；然后是做投篮训练设备、篮球发球机的结构设计时，这个模型可以作为标准工件来校核发球轮的间距、导向轨道的宽度，之前有客户做自动发球机的时候，用了尺寸不准的篮球模型，做出来的样机发球的时候经常卡球，换了这个标准数模之后调整了轮组间距，卡球率直接降到了0.2%以下；还有做运动场景的虚拟仿真、数字孪生场景搭建的时候，这个模型的曲面精度足够支撑近景渲染，不管是做体育赛事的动画演示，还是校园体育器材的数字化管理台账，都能直接调用，不用再二次修模。

　　功能特性这块，建模的时候特意做了参数化关联，整个球体的直径、筋沟的深度和宽度、贴皮的厚度都做了参数驱动，如果需要做6号女子用球、5号青少年用球，只需要修改对应的直径参数，整个曲面结构会自动更新，不用重新画轨迹线，能省不少重复建模的时间。另外模型的曲面是完全封闭的实体结构，不管是导入到有限元分析软件里做篮球撞击篮板、地面的接触应力分析，还是做充气后的形变仿真，都能直接划分网格，不会出现破面、自由边的问题，之前做篮球落地反弹的仿真测试，用这个模型算出来的反弹高度、接触时间和实际测试值的偏差不到3%，完全能满足工程分析的精度要求。

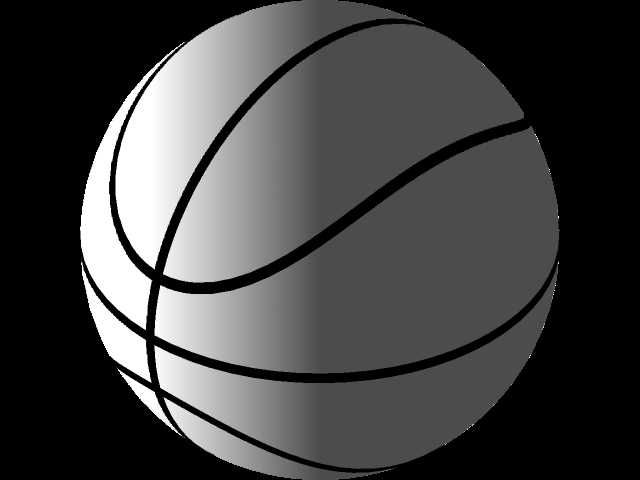

　　很多人觉得篮球就是个简单的球体，没什么建模难度，实际做的时候才会发现，筋沟的空间缠绕轨迹是最容易出错的地方，它不是简单的平面和球体相交的交线，而是顺着球面弧度延伸的空间曲线，要是轨迹画得不对，拼接出来的八片贴皮就会出现大小不一的问题，和真实篮球的结构不符。我在做这个轨迹的时候，先在球面上建立了四个互相垂直的基准平面，然后按照真实篮球的筋沟分布，在每个基准面上绘制投影曲线，再把曲线投影到球面上做曲率连续的调整，确保每一条筋沟的曲率变化都是顺滑的，没有拐点，这样做出来的筋沟不管从哪个角度看，都和真实篮球的纹路完全一致，不会出现纹路歪扭的问题。另外在贴皮和筋沟的衔接处，特意做了微小的斜面过渡，模拟真实篮球贴皮边缘的压合结构，不是生硬的直角相接，不管是渲染的时候做材质反射，还是做模具的型腔加工，这个过渡结构都能让最终的效果更贴近实物，不会出现加工出来的模具棱边太锋利，划伤贴皮的问题。
