渐开线花键轴联接结构件

　　在中小扭矩的精密传动场景里，这类花键联接件的应用覆盖范围极广，从轻工自动化设备的进给轴传动，到小型动力机具的动力输出端，再到精密检测设备的运动传递链路，都能见到这类结构的身影。不同于平键联接依靠单侧面挤压传递扭矩的形式，花键结构依靠周向均布的多齿协同受力，在同等轴径条件下能承载更大的扭矩载荷，同时齿侧的导向特性也能满足轴类部件轴向滑移的工况需求，这也是很多需要离合、换挡或者轴向微调位置的传动节点优先选用花键联接的核心原因。

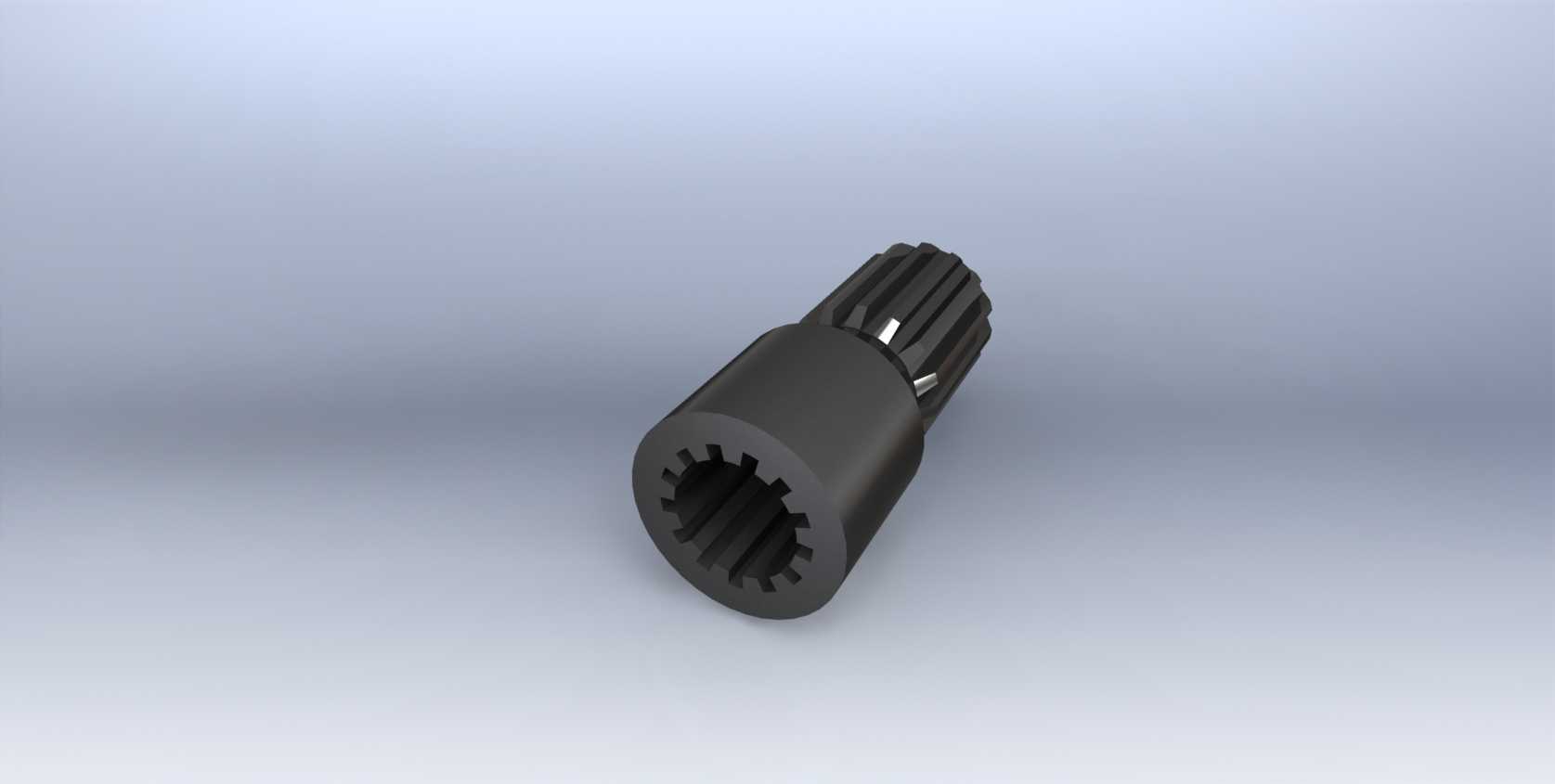

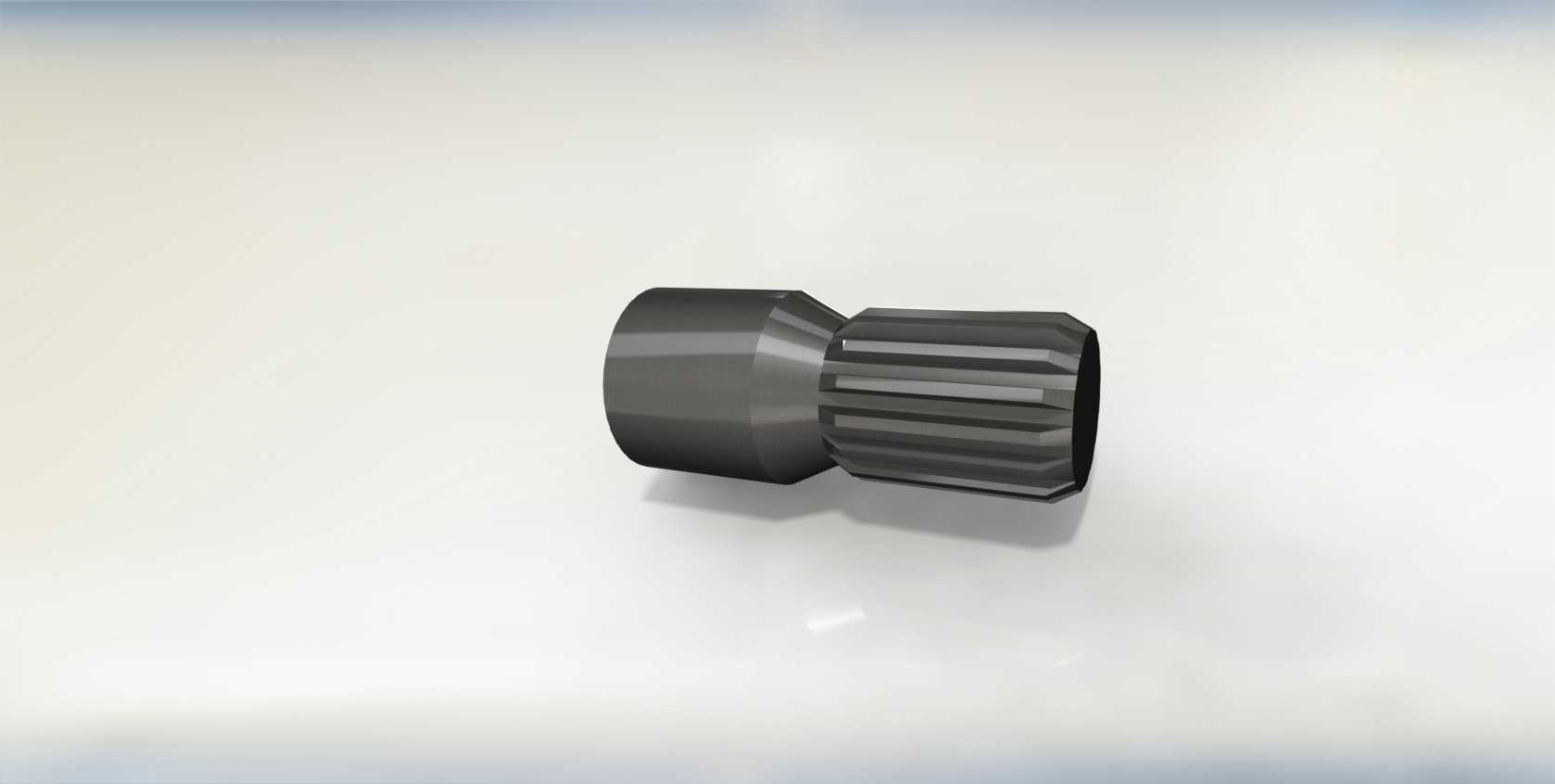

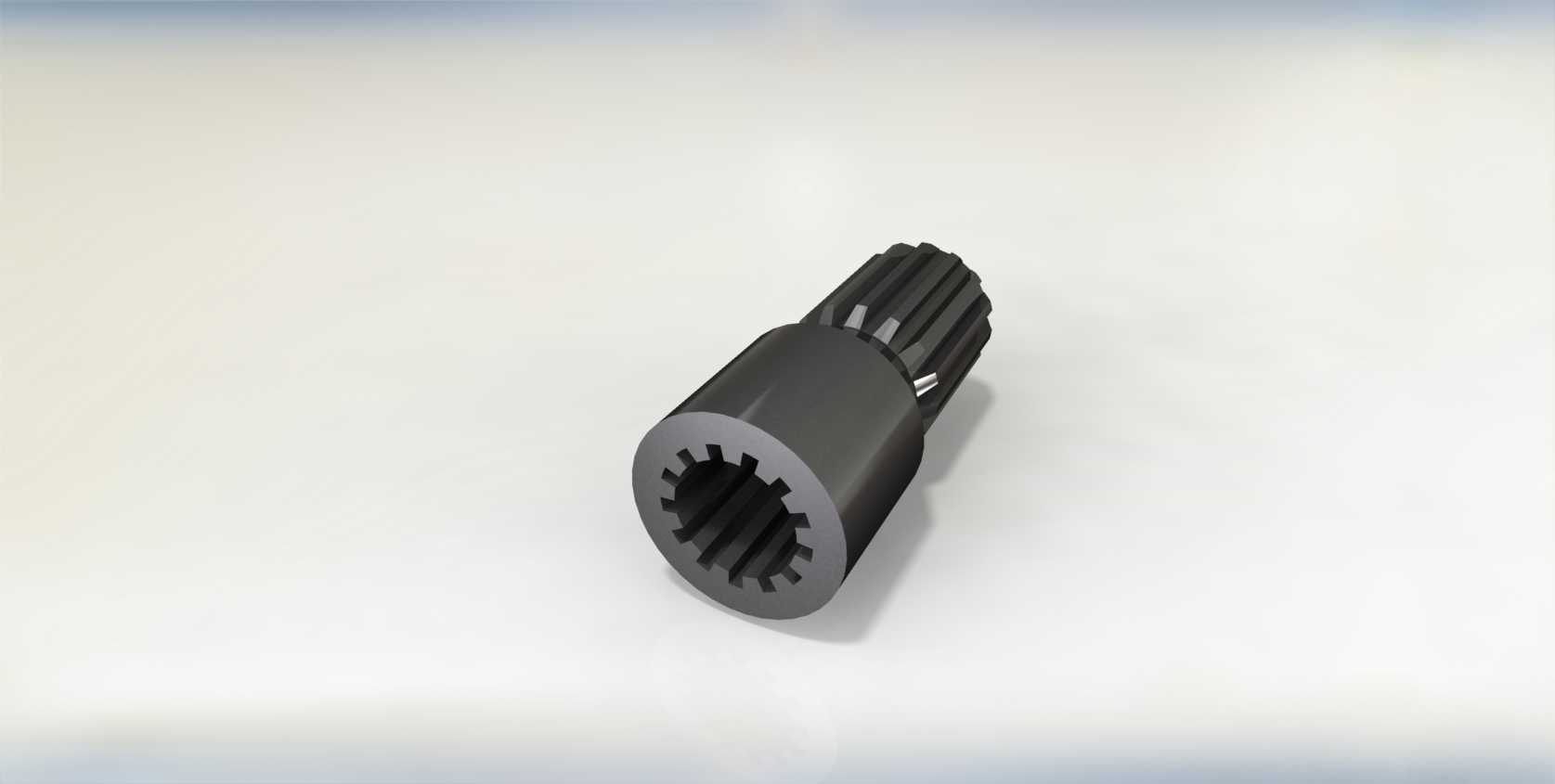

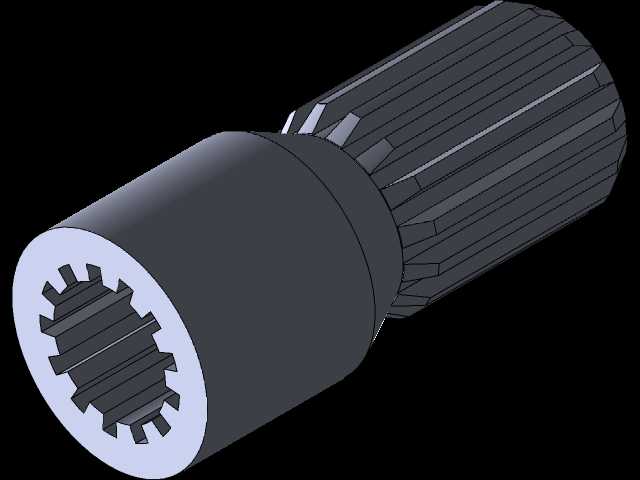

　　从实际使用的功能特性来看，这个零件的结构分为两个功能区段，一端是带内锥过渡的光轴安装段，另一端是外花键齿段，两个区段的同轴度是加工过程中需要重点管控的形位公差，一旦同轴度超差，装配后会出现传动卡滞、齿面偏磨的问题，严重时还会因为局部应力集中导致齿根断裂。光轴段的外圆尺寸需要和配套的安装座孔保持过渡配合，既不能过松导致运转时出现径向窜动，也不能过紧造成装配压装时划伤配合表面，过渡段的锥面主要是用来做装配导向，同时在压装到位后能起到一定的轴向止推辅助作用，避免轴件在承受轴向冲击载荷时出现窜位移位。

　　设计这类零件的时候，首先要根据传递的额定扭矩、工况的冲击系数来确定花键的模数、齿数以及齿形定心方式，对于需要频繁轴向滑移的工况，会选用齿侧定心的方式，保证滑动过程中齿面接触均匀，不会出现卡滞；如果是固定联接的传动节点，更多会选用大径定心，配合加工后的过盈量来提升联接的整体刚性。齿段的长度需要根据啮合的配套花键套长度来确定，要保证全齿啮合状态下，齿端有足够的退刀空间，避免加工时刀具和轴肩发生干涉，同时齿端需要做小尺寸的倒角，去除加工毛刺的同时，也能方便装配时的对中导入，减少装配过程中齿面的磕碰损伤。

　　安装边界方面，这个零件的最大外轮廓是花键齿的齿顶圆直径，装配时需要保证配套的花键套在轴向移动的全行程内，不会和周边的机架、防护结构发生运动干涉，光轴段的安装孔需要保证足够的支撑长度，一般支撑长度不小于轴径的1.2倍，避免悬臂过长导致轴件运转时出现挠曲变形，影响传动精度。齿面的表面硬度需要根据工况的磨损速率做对应处理，长期频繁滑移的工况下，齿面需要做高频淬火处理，提升表面耐磨性能，固定联接的工况下可以适当降低硬度要求，减少加工成本。

　　在实际的设备维护过程中，这类花键件的失效形式大多集中在齿面磨损、齿根断裂以及配合轴颈的拉伤，磨损超差后的花键件会出现传动背隙过大，设备启停时出现冲击异响，这时候就需要及时更换，避免故障扩大影响其他传动部件。建模过程中，花键齿的渐开线轮廓需要严格按照标准参数生成，齿向的公差、齿形的修缘量都要结合实际工况调整，不能直接套用标准模板忽略实际使用的载荷特性，比如在有正反转频繁切换的工况下，齿侧的配合间隙需要适当放大，避免热胀后出现咬死的问题，而在高精度定位的传动场景下，齿侧间隙需要控制在极小的范围内，保证传动的定位精度。
